帶模式控制的LED彩燈的制作方法

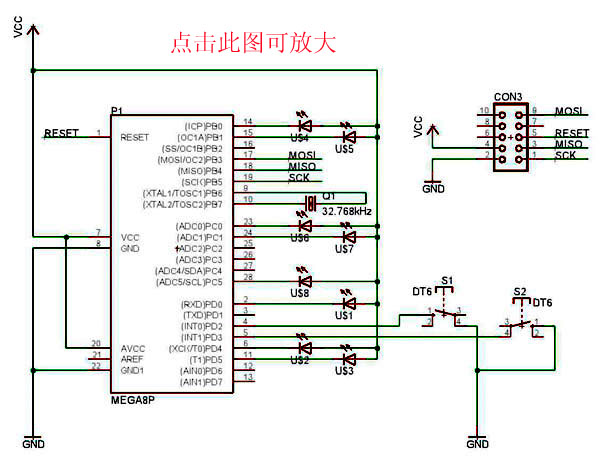

8個LED燈直接連接到Vcc 上，不需要限流電阻。本制作利用到同步定時器，及使用睡眠的方式節省電力。
如果你想改變LED接的管腳，請修改hardware.h文件。如果想修改LED的亮度，請修改globals.h 中的Timings 段定義。本設計外接了兩個按鈕，一個是選擇工作模式，另一個是電源的開關。當你按下模式按鈕1.5秒以上時，進入自動模式，會自動演示所有的預設模式。
注：鍵盤接的管腳的修改，也是由 hardware.h 文件控制。

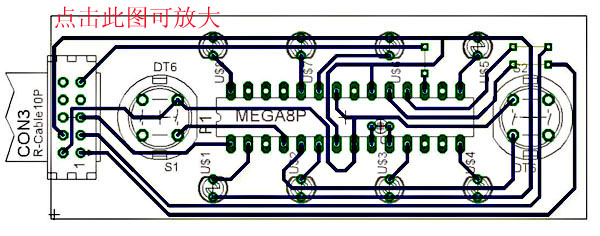

實物圖：
- 控制(125121)
- LED彩燈(10107)
