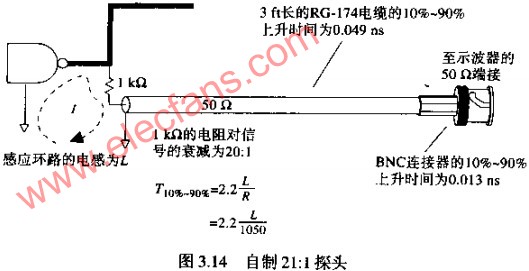

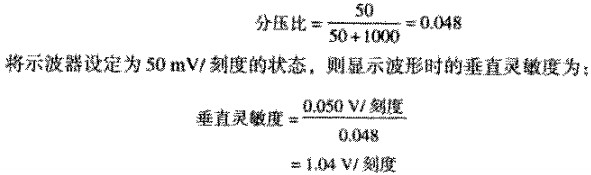

圖3.14為一種典型的自制21：1探頭。這種探頭一要普通50歐同軸電纜制成。焊接到被測信號點及其本地電路接地點。探頭在示波器的50歐輸入插座處端接。同軸電纜的感應端被其遠端的示波器端接，可以看成純電阻性的。因此，該電纜的總輸入阻抗為1050歐。10千歐的饋送電阻和同軸電纜的50歐阻抗形成了一個電阻性的分壓順，分壓比為：

如果需要，可以把垂直方向的刻度進行一些微小的調整，使之變成1.00V/刻度。

21：1探頭結構的優點在于以下三個方面：

直流輸入阻抗為1050歐（相反，如果只用同軸電纜，則為50歐）
1/4W，1K電阻的等效并聯電容為1/2PF，這一點是非常有利的
探頭的上升時間很快

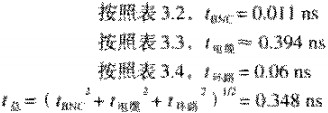

這個自制示波器探頭上升時間的估算由以下三個因素決定：BNC連接器的上升時間，同軸電纜上升時間，以及感應回路的上升時間。

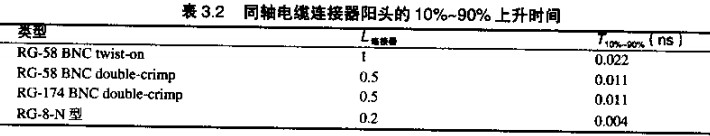

假定示波器具有50歐的BNC輸入插座，這個BNC連接器向50歐電纜中引入了一個串聯感抗，引入點位于屏蔽層從中間向外剝開與BNC接頭相連的地方，表3.2列出了幾種類型的同軸電纜連接器的串聯電感及其10~90%上升時間常數。如果示波器沒有50歐的內部端接器，可以用一個外接的端接頭同軸電纜。這種方法會對測量裝置產生顯著的寄生干擾，尤其是當使用BNC T型頭帶一個獨立的端接器插頭的時候。所以這個裝置應采用一個高質量的線內端接器。

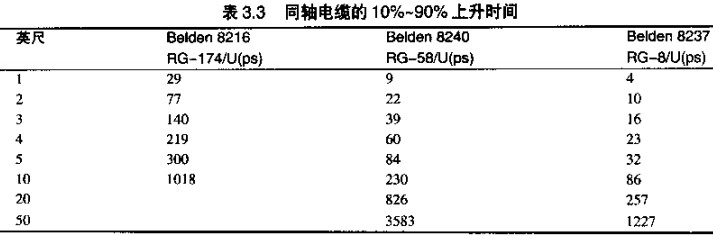

表3.3為不同長度的類型的同軸電纜的10~90%上升時間。電纜的上升時間與距離的平方成正比。每一種電纜的結果之間都有一個固定的比例常數。

首先，通過找出衰減等于3.3DB的頻率點可以得到上升時間的估算值。對于同軸電纜，這個頻率值就是其轉折頻率?？梢酝ㄟ^(guò)普通的方法由轉折頻率來得到上升時間：T=0.5/F轉折。僅當電纜長度轉短時這個公式才適用。

注意，高速條件下的衰減同頻率的平方根成正比。這一事有助于我們?cè)谏a(chǎn)廠商的電纜產品目錄中列出的衰減指標數據點進行插值計算，衰減直接與長度成正比。

該21：1探頭的傳感回路起始于信號源，包括1K傳感電阻。傳感電阻接到同軸電纜，同軸電纜再與印刷電路板相連接，通過地線通路返回到信號源。應該使這個地線通路盡量貼近，以得到比較好的效果。

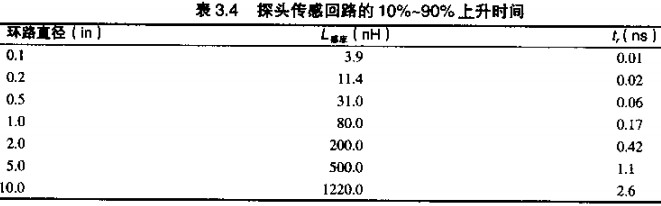

傳感回路的電感是其直徑的函數，表3.4列出了幾個回路電廠和其10~90%上升時間的對應值。該表假定傳感回路的大部分是由AWG24的電纜構成的。

由于這種自制的探頭中加入了1K的輸入電阻，與采用50歐的同軸電纜或10PF輸入電容的探頭相比，由傳感環路電感引起的上升時間劣化，即L/R，非常小。這種自制探頭具有極好的上升時間。如果加入更大的電阻，其上升時間甚至?xí)谩?/font>
