第一部分：DIY制作投影儀原理

　　目前DIY制作投影儀主要是采用拆除LCD的背光板，利用LCD面板來顯示畫面，并用教學投影機或者自制的光源發光，透過LCD面板，經過變焦和放大而形成投影畫面。

　　其主要部件及投影原理見圖。

　　根據LCD尺寸、選用配件及投影距離的不同，上述配件的距離也會有所不同。

　　DIY投影儀的優點主要是價格低廉，一方面其制作成本只相當于商品投影儀的零頭，另一方面單位時間的使用成本也遠低于商品投影儀，畢竟商品投影儀的燈泡就要幾千元一個。此外，DIY本身的樂趣也是很重要的，那種在朋友面前的滿足感是購買商品投影儀所不能提供的。缺點主要是體積較大(我的箱體尺寸大概是470mm×185mm);噪聲較商品投影儀略高(如果有條件我會放出實錄的Video供大家參考);自身不能調整亮度、對比度及梯形失真等功能。

　　第二部分：DIY投影儀需要的主要配件、功用及價格

　　1、投影儀制作LCD部分：

　　A、可拆背光的LCD顯示屏、顯示器，注意并非所有的LCD均可以自行拆除背光及進行改造。

　　B、驅動板，需與LCD配套，包括單VGA、3in1、4in1等幾種。所謂3in1、4in1，是指除了接電腦顯卡的VGA接口外，還提供S-Video、AV、TV等接口的驅動板，可以分別直接連接DVD、VCD或電視閉路線等輸入設備。另外由于布線的需要，通常都需要一根LCD與驅動板之間的延長線。

　　C、菲涅爾透鏡：包括一模一樣的前、后兩塊，主要作用是進行平行光、發散光的互轉，其大小切割成與LCD面板一樣

　　2、手工制作投影儀光源部分：

　　A、燈泡：我是采用的250W金鹵燈泡，10000K色溫，標稱壽命是6000小時(不要和商用投影儀的燈泡壽命比，根本不是一種東西)，價格是100多元。

　　B、鎮流器及觸發器：建議選擇有足夠功率的電感鎮流器，以保證光源的穩定和亮度。

　　C、鍍膜反光碗、聚焦鏡

　　D、燈座，用于固定金鹵燈的。

　　以上部分用自制的燈室安裝在一起。

　　3、聚焦鏡頭：可以選用定焦鏡頭，但是需要在做盒子時制作滑軌調整鏡頭與菲鏡之間的距離;也可以選用變焦鏡頭，這樣制作盒子的時候簡單一些，可以通過旋轉鏡頭而保證對焦清楚。

　　4、散熱部分：包括燈室和箱體的散熱風扇。我的燈室選用的離心風扇，噪聲偏大但效果好;箱體部分在LCD一側及箱體頂部各安裝一個電腦機箱用8cm普通風扇，一個吹風一個排風。實際使用的效果很好，開機4小時后用手觸摸LCD及菲鏡只是微溫。另外我還在燈室前加裝了一塊隔熱玻璃，大家也可以參考。

　　5、電源部分：LCD屏及風扇都是12V直流電源供電，可以共用一個穩壓電源，不過我是用的2個以增強穩定性，一個單獨給LCD供電，一個給3個風扇供電，反正一個穩壓電源只有10幾元錢?。

　　6、箱體部分：可以采用木制或鋁盒金等，也可以在現有的各類箱體上改造。我是用九層板做的。

　　7、其他：主要是電線、自攻螺絲、螺桿、透明膠、絕緣膠布、302膠水、直尺、鉛筆等……只要能固定好上面那些部件就行了，沒有一定的。

　　根據具體選用部件的不同，價格也會有所不同，但總體肯定不會超過2000元。

　　還有一種做法是拆出LCD面板之后，使用教學投影機代替。這種方法制作更方便，如果能找到學校不用的二手投影儀成本也低，但是效果應該不如我采用的這種方案，體積也比較大。

　　第三部分：動手制作投影儀

　　1、拆除LCD背光板及固定菲鏡：這個是DIY投影儀最需要注意的部分，如果操作不小心可能會導致LCD損壞而增加成本。操作中需要注意的地方我都在圖上用醒目字體標出了，大家如果用和我一樣的配件，按照我的圖一步一步進行就行了。拆除背光的目的是把影響LCD透光的部分都去掉，并將LCD及菲鏡固定在一起。只要能達到這個目標，具體怎么做沒有一定之規，不同的LCD拆除方法也會有所差別。比如我開始就想過直接在箱體的兩側開槽，將LCD及菲鏡插

　　入式固定，后來因?yàn)榭紤]到這樣無法在箱體成形后調整部件之間的距離而放棄。還有象用圓珠筆芯固定菲鏡與LCD之間的距離等等，都是我的自由發揮，優點是成本低廉、制作方便，而且萬一發現預定距離不合適，可以隨時重新剪一段筆芯來調整，給自己留下較大的余地。

　　2、固定光源部件：這個也是可以自由發揮的部分，只要計算好反光碗、金鹵燈等之間的距離，隨便怎么固定都可以。自己設計一個燈室，然后用螺絲或者302等耐高溫的膠水粘合都可以。

　　3、實際調試距離：建議大家將上面2大部分固定好之后，先攤在桌子上實測一下，以保證在自己的投影距離下各部件的距離正確，也可以提前發現一些問題。在投影畫面清楚無問題的情況下，記下尺寸，再制作盒 子及裝箱。這個階段只要畫面清楚就行了，有光斑什么的，一般都可以在裝箱杜絕漏光后解決。

　　4、制作箱體并組裝。完全是自由發揮了，我只提醒幾點：

　　1)務必注意散熱，尤其是LCD部分的散熱。金鹵燈的發熱相當大，而LCD面板和菲鏡是禁不起高溫的，我的菲鏡變形就是在堆放配件進行測試時開機時間過長燙的。因此必須認真規劃箱體的散熱風道，僅僅加多風扇，不僅影響布局、增加噪聲和成本，實際效果還不一定好。

　　2)注意將驅動板等PCB部件與燈室這樣的高熱區域分隔開來，道理同上。

　　3)箱子可以先做一個大概的，然后再逐步完善。比如我開始做的箱子，用的時候發現燈室部位的進風口會漏出強烈的光，雖然不影響畫面，但是很干擾視線，就又用煙盒子做了一個開口向下的罩子。這樣既不影響送風，又擋住了漏光，也不增加什么成本。

　　4)聚焦鏡頭的固定方法很多。我是比較精確的在前面板上鉆了一個孔，然后直接卡進去，因?yàn)榘遄颖旧肀容^厚，孔打得也很準，所以不加螺絲也固定的很好。也可以在箱內一側的板子上，繞著鏡頭邊緣斜著釘幾個螺絲，把鏡頭卡在板子上。

　　5)上蓋最好做成活動的，比如活頁搭扣，這樣以后排除故障什么的比較方便。

　　6)如果在投影畫面上出現光斑，則對應檢查菲鏡邊緣的相應位置。注意畫面和配件的物理位置是反的，即畫面左上角有漏光，則檢查菲鏡的右下角位置;右側有漏光，則檢查菲鏡左側。另外就是箱體合起來后要嚴密，否則也會漏光。

　　第四部分：投影儀實際測試

　　建議用Hi-Vi Cast等測試碟先行調整畫面的亮度及顏色，一般的LCD面板可以調節色溫，也可以通過顯卡驅動或播放軟件的設置來調節亮度等參數。然后用DVDRIP、HDTV、HD-RIP、JPEG及Quake3等測試高分辨率、中分辨率、細節表現力及動態響應能力。

　　還有，別忘了拿起DC或者DV，拍出片片來上傳，給大家分享一下你的制作成果，交流一下自己的經驗教訓!

　　一、自制投影儀機箱：

　　我是花了 85 元，到市場購買了一塊 1 米 X 0.6 米的鋁板，厚度標稱 1.5mm ，用游標卡尺測得實際厚度為 1.4mm 。按照畫好的圖紙將鋁板剪裁、折角，然后挖孔，鉆洞。手工制作那個累呀!

　　剛收到郵寄來的套件時，我曾把部件放到一個裝葡萄的白色泡沫箱里試看，結果效果慘不忍睹!昨晚鋁機箱全部弄好后，進行了總裝。當時想：如果圖像質量不好，機箱就讓它“裸體”吧。想不到效果還不錯，于是將機箱拿去噴塑(花了10元錢)。

　　二、自制投影儀LCD：

　　自己 DIY 投影機，拆 LCD 可以說是那么多工作里最需小心的了。之前我看到有人拆壞屏，所以就特別小心。

　　為了制作固定 LCD 的架子，我去找 PK 板，整張板太貴，又用不完，所以沒買。后來到超市買了兩個塑料砧板，非常好用，尺寸厚度剛好合適，10元一塊。

　　制作 LCD 的架子時，我曾按斑竹的“示范”樣板將架子兩邊挖個洞用于通風，后來覺得這樣會漏光，且與我采用的散熱方式不同，于是又進行了一些修改。

　　三、直直投影儀散熱：

　　采用兩吹兩抽的方式散熱。到市場購買兩個

　　風力強勁一點的 8CM 風扇用于吹風，另購兩個渦輪風扇用于抽風。

　　因?yàn)楫嫏C(jī)箱設計圖時對抽風方式?jīng)]想好，現在只能一個渦輪風扇在方便抽，然后將風強制噴向變壓器，再通過機箱側面的孔排出機箱;另一個渦輪風扇直接裝在機箱的“光室”上部，直接將熱風強制排出。

　　所以，兩個渦輪風扇中，一個是暴露在機箱外，另一個隱藏在機箱內。如果重新設計機箱，可以考慮把兩個抽風的渦輪風扇都裝在內部了。

　　我在網上花了 18元購買了一個養魚用的電子溫度計，將探頭放在 LED 光板前端上部，開機一個多小時，測得溫度不超過41度。

　　投影儀制作詳細圖解：

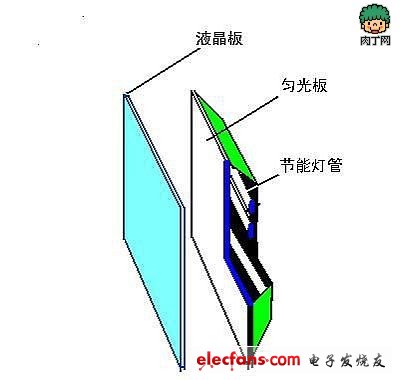

　　很多人可能覺得，這種制作一定具有很高的難度，其實在搞清液晶投影機原理之后，您也許就不這么認為了。先來了解一下我們常見的普通液晶顯示器(LCD)的工作原理：如圖1所示，液晶顯示器主要由一塊液晶屏(現在的液晶顯示器所用的液晶屏都是TFT真彩屏)和一個背光裝置。TFT液晶屏是由成千上萬個薄膜晶體管組成的，這種薄膜晶體管在外加電場的作用下會產生不同的透光量。TFT液晶屏正是靠這種透光量的變化來顯示圖像的，其中每一個薄膜晶體管就是我們常說的一個“像素”。當然，僅靠液晶屏是不可能讓我們的眼睛感知道的圖像的，因?yàn)橐壕帘旧聿话l(fā)光，也就是說，必須讓一定的光線透過液晶屏才能表現出這種透光量的變化。所以LCD都必須有一個背光裝置，在液晶顯示器(LCD)中，背光裝置是幾個“U”形或者“S”形的低功耗節能燈管配合勻光板做成的，它發出均勻的白光透過液晶板后讓我們可以明顯地看到透光量的變化從而獲得圖像信息。

?

　　從前面的敘述可以認為，液晶板實質上就相當于一塊可表現活動圖像的幻燈片!既然是這樣，那么如果我們讓一束均勻的強光透過液晶板，然后配合一只凸透鏡的話，根據凸透鏡成像的原理，就可以在鏡頭外的某個位置得到一個清晰的實像!液晶投影機的基本原理就是如此簡單而已!因此，最簡單的投影機就是用一塊拆去了背光裝置的LCD液晶板取代一個幻燈機上幻燈片!如果嫌幻燈機上放置麻煩的話，那么用圖2所示的這種教學投影儀再合適不過了!

?

　　材料準備

　　了解了原理之后，我們?cè)賮砜纯催@個制作所需的主要材料也就很容易理解了：

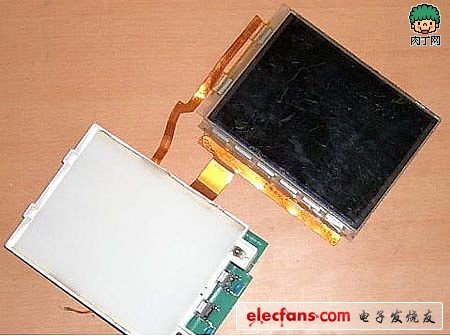

　　1、一塊TFT真彩液晶屏(500元-1000元)。如圖3，這種東西這幾年在國內市場上很多，許多電子廠家為了方便DIY愛好者們自制彩投而專門提供拆去了背光的液晶板。如果您手頭有小液晶電視或者監視器也可以，只要自已將它們的背光裝置拆去就可以。液晶板有多種規格，影響其價格的主要因素是像素值和尺寸，像素越高價格越高，當然做出來的投影機品質也越高!本人因?yàn)榻?jīng)濟原因只買了一塊6寸的CASIO屏，像素值為320*240(33萬單色像素)。如果您的經濟條件允許的話完全可以選擇640*480(100萬單色像素)，或者600*800的液晶板。一般情況下，液晶屏都具備AV輸入電路，高像素的液晶屏還會具備VGA輸入口。

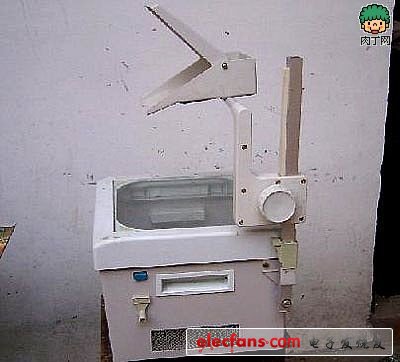

　　2、一臺教學用的高壓燈投影儀。在各地的教學儀管站均可買到，價格約500元。這種投影儀的內部結構如圖4。

　　3、一個電腦機箱。到電腦城買 一個舊的電腦機箱，要求小巧點的。

　　4、幾只電腦內常用的散熱風扇。

　　制作過程

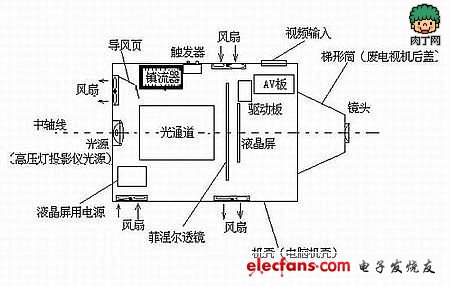

　　正如前面所述，我們要自制的這款投影機，簡單地說就是將一個教學用的書寫式投影儀和一塊拆去了背光的液晶屏組合在一個鐵箱(由電腦機箱充當)中，結構示意如圖5。成功的關鍵就在于使得移裝至鐵盒中的投影儀的各組件相對位置與原來一致!

?

　　1、將液晶屏的背光裝置和液晶板分離，這個過程可要小心謹慎，千萬不要碰壞或者劃壞液晶屏。

?

　　2、將教學投影儀除了散熱風扇以外的所

　　有“內臟”和鏡頭全部拆下，然后將它們按照本身的距離尺寸分別固定在電腦機箱內。這個過程可要認真仔細，務必保證原投影儀的燈泡、反光碗、聚光鏡、勻光鏡(菲涅爾透鏡)及鏡頭的幾何中心在一條軸線上并且各組件之間的距離相等。實際制作的時候可以先將燈泡、反光碗、聚光鏡和菲涅爾透鏡嚴格按照它們本身在投影儀內的尺寸固定好。至于鏡頭，因?yàn)橐话愕碾娔X機箱內的尺寸不能完全容納整個投影儀的光路系統，所以鏡頭要安裝在在機箱外，得另想辦法!

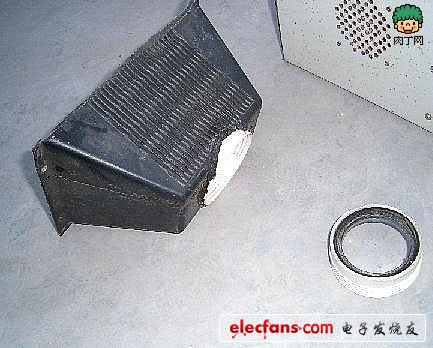

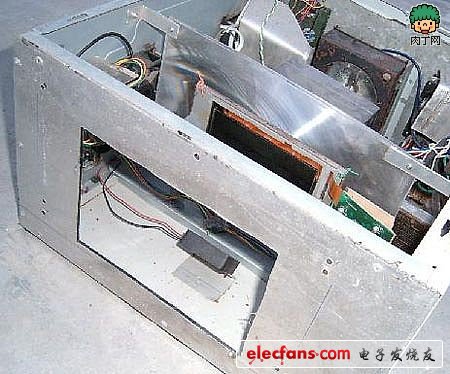

　　3、用電砂輪將機箱的正前方的箱殼割個方窗，然后用塑料板制成一個方錐形的補充箱殼，本人實際制作時發現，在家電修理店內的舊電視機的“屁股”正好合適，將這樣的東東固定在機箱前端正好可以彌補電腦機箱和長度不足，然后我們只要將鏡頭想辦法固定在這個塑料盒的最前端就可以了。至于固定鏡頭的方法，本人采用的是一個水暖器材中的塑料管件，既可以旋下來擦拭，又可以進行焦聚的微調!

?

　　4、在機箱內的空余位置固定光源的鎮流器。這個東西是用來為燈泡提供工作電壓的，體積和重量都不小!固定的時候可要多上幾個螺絲!另外要注意不要讓它擋住光路系統!

　　5、用手電鉆在機箱內的菲涅爾透鏡兩側和燈泡附近的機箱上打孔，以安裝散熱風扇。因?yàn)榻虒W(xué)投影儀所用的燈泡功率通常在300W左右，所以其發熱量是驚人的!而液晶屏的上限工作溫度一般不能高于60度，所以有必要為在整個機箱內做好強制散熱工作，本人在制作的時候，一共在機箱內安裝了五只電腦風扇。其中兩只為抽風扇，另兩只為排風扇，還有一只4寸小風扇專門對著液晶板吹風。

?

?

　　6、在機箱的側面上安裝觸發器，并將觸發開關和電源開關安裝在機箱的外側面。接下來的工作就是解決液晶板和散熱風扇的電源問題，它們都是采用12伏直流供電的，因此可以讓它們共用一個12伏變壓器。這個變壓器的市電引線直接并在光源供電鎮流器的電源引入端，經變壓為12伏交流電后用一個整流電路獲得一個直流電壓，為了保證液晶板和風扇的穩定工作，直流電源先經穩壓后再提供給液晶屏和風扇。本人共用了三塊LM7812三端穩壓塊，其中一只為液晶屏供電，另外兩只7812的三只引腳完全并聯后為5只風扇提供電源，這樣做的目的是為了提高輸出電流!

　　7、將分離了背光的液晶板連同它的驅動電路板一起固定在機箱內緊靠菲涅爾透鏡的前方。一般情況下液晶板的四角是有孔的，安裝的時候可以先固定一個支架，然后將液晶板固定上支架上。小驅動板用支架固定在液體晶板的身旁，注意千萬不要扯斷液晶板與驅動板之間的薄膜排線!固定好液晶板和驅動板后將其信號輸入線引到機箱外。

?

　　以上工作，一個土制的液晶投影機就基本上搞好了!將這個機器離一堵白墻四米開外，上電試機，打開電源按燈泡觸發開關點亮高壓燈，先不給液晶板加電，調節機箱的方位角和鏡頭，可以發現在白墻上可以獲得一個亮度很高的顯示界面，說明大功基本告成!本人在完成以上工作后，又發現，該機漏光現象較嚴重，因此，又專門用白鐵皮打制了一個方柱形的光通道，如圖所示，這樣光線被強制約束在這個通道中，有效地減少了漏光。另外，為了提高散熱效果，本人還為燈泡附近的風扇做了鋁片導風頁。

　　最后本人用一臺DVD作為信號源，打開液晶板電源，開始正式試機，這才發現本投影機雖然是“土特產”，可是效果還真讓人興奮：在離白墻4.5米的位置，獲得一個不小于80寸的顯示屏幕!圖像色彩艷麗，清晰度決不亞于10000元以下的低檔品牌投影機!如果用這個投影機配合具有視頻輸出的顯卡或者采用具有VGA輸入功能的液晶板，玩游戲真是爽得很!看電影自不必說!

?

　　第五部分：DIY投影儀，注意事項及結語

　　1、初次制作者最好選用高分辨率的小屏(10寸以下)，即使用大屏也不要超過15寸。因?yàn)榇笃敛蝗菀妆３至己玫耐腹?，容易造成亮度不均勻、整體偏暗等問題，散熱也更難解決。有朋友提出能否使用多光源大屏，這個我沒有嘗試過，但是制作和調試肯定是比較復雜的，不建議初學者嘗試。其實800×600的小屏效果已經很好了，大家不妨看看我后面的效果圖(LCD設置成800×600的最佳分辨率)，再對比一下AE700等支持更高分辨率的商品投影儀的效果圖。我個人的觀點，亮度和均勻度比提高一點分辨率更有意義。

　　2、如果選擇帶TV接口的驅動板，就可以直接接入TV閉路線觀看電視，省去了電視盒、電視卡等部件。請大家根據自己的需要自行考慮。

　　3、選購燈泡時注意壽命、價格、功率、色溫等因素。特別是色溫一定要高，否則光是功率大、亮度高，出來的光顏色不純，導致畫面偏色也是不會有好效果的。

　　4、金鹵燈關掉后，需要等冷卻之后后才能再次開機。這個和商品投影儀是一樣的。所以建議給風扇單獨供電，這樣可以在關掉燈泡和LCD后，仍然讓風扇工作一段時間，加速冷卻。

　　看了那么多朋友講自己的 DIY 投影儀經驗，我也說說吧。因?yàn)榭臻e時間不多，可能要分好幾天才寫完哦，呵呵。

　　投影機制作五大忌諱

　　憑借其昂貴的身價，投影機讓人在使用時總是小心翼翼的;不過要想有效保護好投影機，并不是小心就能做到的，如果操作不得要領的話，投影機仍然有可能被損壞。為此，各位在使用和維護投影機時，最好能掌握以下五項“忌諱”：

　　1、自制投影儀拒絕外來干擾

　　投影機信號電纜傳輸?shù)男盘?hào)往往是微弱信號，稍微受到來自外界的一點干擾，都有可能導致投影畫面輸出不正常，甚至不能正常投影。在日常投影過程中，對投影信號影響最大的有電力信號、磁場信號以及其他通信信號，因此在連接投影機信號線時，一定不能將信號線與電力線相互纏繞或者靠在一起，也不能讓投影信號線靠近磁場很強的位置。此外，外力的干擾也會影響投影信號的輸出效果。例如，在投影過程中，如果不小心碰了一下信號電纜的話，信號電纜的接頭處可能在外力的作用下，出現接口松動甚至接口從投影機端口或計算機端口滑落的現象，這樣就會導致投影機不能正常工作，甚至能損壞投影機信號電纜的接口電路。還有，要是不小心對投影信號電纜進行擠壓或扭曲，造成信號電纜發生變形的話，投影機就會出現投影畫面重影、偏色、甚至不能投影的故障現象。所以，在連接投影信號電纜時，還應該盡量將信號電纜放置到外力無法接觸到的位置，例如墻沿處、天花板上等。

　　2、投影儀DIY拒絕灰塵入侵

　　投影機遭受灰塵的入侵，是很容易發生的事情;這是因?yàn)橥队皺C(jī)內部的液晶板在工作時，會有靜電產生，而靜電會自動吸附從散熱風扇進風口進入的高速氣流中的灰塵，隨著工作時間的增長，液晶板附著的灰塵將越來越多，那么投影機輸出的畫面將會越來越不清晰;此外，投影機鏡頭由于是直接暴露在空氣中的，因此空氣中的灰塵是不可避免地要掉落在鏡頭表面的，如果不及時清除鏡頭上的灰塵，投影畫面的清晰

　　程度同樣要受到影響。更為嚴重的是，如果將投影機直接放置在灰塵較多的環境中工作時，投影機散熱風扇的通風口上也很快會被灰塵覆蓋，時間一長的話，投影機將無法進行正常散熱，這樣投影機的壽命將會大大縮短。

　　為此拒絕灰塵入侵，是維護投影機過程中的一個重要環節。為了遠離灰塵入侵，你必須做好以下工作：首先在不使用投影機時，必須用隨機配備的鏡頭蓋及時蓋住鏡頭;倘若發現鏡頭表面中有太多灰塵時，必須使用專業的鏡頭清潔紙來擦除灰塵，而且在擦拭時，請按照先中心后邊緣的原則來進行。其次，請不要讓投影機工作在灰塵太多的環境中;如果連肉眼都能看到空氣中有

　　灰塵飛舞的話，請不要打開投影機包，更不能在此環境中投影演示。第三，一旦發現散熱風扇的進風口和出風口處有灰塵覆蓋的話，必須及時將它清除干凈，不然的話進風口和出風口處的灰塵很容易被吸附到液晶板中，而且時間一長的話，此處的灰塵還能影響投影機的正常散熱。

　　3、DIY制作投影儀拒絕隨意放置

　　投影機在投影演示的時候，內部會發出巨大的熱量，這些熱量如果不能及時從投影機中散發出來的話，輕則降低投影機內部光學元件的工作性能，嚴重的話能導致投影燈泡發生爆炸現象。因此做好投影機的散熱工作，是任何人都必須時刻注意的。要讓投影機能充分散熱，最重要的莫過于選好投影機的立足點，因?yàn)橥队皺C(jī)中的熱量主要是通過空氣流通的方式來散發出去的，無論是哪種型號的投影機，都會在投影機背面或側面留下散熱風扇通風口，只要你仔細觀察投影機就能輕易找到它們，投影機能否穩定運行，與投影機散熱風扇通風口的立足點有很大關系。為此，你一定要將散熱風扇通風口放置在空氣流通比較好的位置，而且在投影機工作時，請不要在投影機周圍放其他東西，不然的話很容易阻止空氣順暢流通，從而影響投影機的正常散熱。

　　4、拒絕過于莽撞

　　投影機屬于非常精密的光學電子儀器，內部的各種電子光學部件，使用非?！皨蓺狻保晕⑹艿近c(diǎn)震動或外力干擾，都有可能出現被損壞的現象。一般來說，投影用戶都不會很莽撞地將投影機隨手亂摔或亂扔，不過有可能在投影機工作的情況下，移動投影機或者震動放置投影機的桌子，從而造成投影機內部的成像部件發生位置偏移，影響投影畫面的正常輸出;為此投影廠商通常都會在投影機操作說明書中明確指出，千萬不要強烈震動或擠壓投影機，因此大家在投影演示時一定要牢記這一點。此外，投影機的燈泡在工作時，會產生巨大的熱量，該熱量會使投影燈泡中的燈絲處于半熔化狀態，此時投影機如果突然受到外來震動或擠壓的話，就有可能出現爆炸現象;所以，在投影機處于開機狀態時，請各位千萬不能莽撞，去隨意移動或接觸投影機。

　　5、拒絕操作偷懶

　　投影機是一種對操作非常講究的設備，如果操作偷懶、不按照程序進行的話，投影機的壽命將會大大縮短。投影機的便攜移動特點，常常會讓操作者懶于在斷開電源的情況下，隨意插拔各種線纜接口，長期以往的話，很容易造成投影機接口的損壞，特別是VGA信號端口在投影機接通電源的情況下進行插拔時，投影機內部的信號輸入電路很容易被燒毀。此外，在用完投影機后，許多人懶于等待投影機去慢慢散熱，他們往往是在投影風扇還在高速轉動時，就將投影機電源迅速拔掉，殊不知這樣會造成投影燈泡發生爆炸，而且還會影響投影機內部光學器件的性能。為此，各位在操作投影機時，一定要嚴格按照步驟來進行，不能帶電插拔各種連接線纜，也不能隨意切斷投影機電源，更不能頻繁地開通和關閉投影機。

　　投影儀原理

　　投影機主要通過三種顯示技術實現，即CRT投影技術、LCD投影技術以及近些年發展起來的DLP投影技術。

　　CRT三槍投影機

　　CRT是英文Cathode Ray Tube的縮寫，譯作陰極射線管。作為成像器件，它是實現最早、應用最為廣泛的一種顯示技術。這種投影機可把輸入信號源分解成R(紅)、G(綠)B(藍)三個CRT管的熒光屏上，熒光粉在高壓作用下發光系統放大、會聚、在大屏幕上顯示出彩色圖像。光學系統與RT管組成投影管，通常所說的三槍投影機就是由三個投影管組成的投影機，由于使用內光源，也叫主動式投影方式。CRT技術成熟，顯示的圖像色彩豐富，還原性好，具有豐富的幾何失真調整能力;但其重要技術指標圖像分辨率與亮度相互制約，直接影響CRT投影機的亮度值，到目前為止，其亮度值始終徘徊在300lm以下。另外CRT投影機操作復雜，特別是會聚調整繁瑣，機身體積大，只適合安裝于環境光較弱、相對固定的場所，不宜搬動。

　　LCD是Liquid Cristal Display 的英文縮寫。LCD投影機分為液晶板和液晶光閥兩種。液晶是介于液體和固體之間的物質，本身不發光，工作性質受溫度影響很大，其工作溫度為-55oC~+77oC。投影機利用液晶的光電效應，即液晶分子的排列在電場作用下發生變化，影響其液晶單元的透光率或反射率，從機時影響它的光學性質，產生具有不同灰度層次及顏色的圖像。下面分別說明兩種LCD投影機的原理。

　　液晶光閥投影機

　　它采用CRT管和液晶光閥作為成像器件，是CRT投影機與液晶與光閥相結合的產物。為了解決圖像分辨率與亮度間的矛盾，它采用外光源，也叫被動式投影方式。一般的光閥主要由三部分組成：光電轉換器、鏡子、光調制器，它是一種可控開關。通過CRT輸出的光信號照射到光電轉換器上，將光信號轉換為持續變化的電信號;外光源產生一束強光，投射到光光閥上，由內部的鏡子反射，能過光調制器，改變其光學特性，緊隨光閥的偏振濾光片，將濾去其它方向的光，而只允許與其光學縫隙方向一致的光通過，這個光與CRT信號相復合，投射到屏幕上。它是目前為止亮度、分辨率最高的投影機，亮度可達6000ANSI流明，分辨率為2500×2000，適用于環境光較強，觀眾較多的場合，如超大規模的指揮中心、會議中心及大型娛樂場所，但其價格高，體積大，光閥不易維修。主要品牌有：休斯-JVC、Ampro等。

　　液晶板投影機

　　它的成像器件是液晶板，也是一種被動式的投影方式。利用外光源金屬鹵素?zé)艋騏HP(冷光源)，若是三塊LCD板設計的則把強光通過分光鏡形成RGB三束光，分別透射過RGB三色液晶板;信號源經過模數轉換，調制加到液晶板上，控制液晶單元的開啟、閉合，從而控制光路的通過斷，再經鏡子合光，由光學鏡頭放大，顯示在大屏幕上。目前市場上常見的液晶投影機比較流行單片設計(LCD單板，光線不用分離)，這種投影機體積小，重量輕，操作、攜帶極其方便，價格也比較低廉。但其光源壽命短，色彩不很均勻，分辨率較低，最高分辨率為1024×768，多用于臨時演示或小型會議。這種投影機雖然也實現了數字化調制信號，但液晶本身的物理特性，決定了它的響應速度慢，隨著時間的推移，性能有所下降。

　　數碼投影機

　　DLP是英文Digital Light Porsessor 的縮寫，譯作數字光處理器。這一新的投影技術的誕生，使我們?cè)趽碛胁蹲?、接收、存?chǔ)數字信息的能力后，終于實現了數字信息顯示。DLP技術是顯示領域劃時代的革命，正如CD在音頻領域產生的巨大影響一樣，DLP將為視頻投影顯示翻開新的一頁。它以DMD(Digital Micormirror Device)數字微反射器作為光閥成像器件

　　DLP投影機的技術關鍵點如下：首先是數字優勢。數字技術的采用，使圖像灰度等級達256-1024級，色彩達2563-10243種，圖像噪聲消失，畫面質量穩定，精確的數字圖像可不斷再現，而且歷久彌新。其次是反射優勢。反射式DMD器件的應用，使成像器件的總光效率達60%以上，對比度和亮度的均勻性都非常出色。在DMD塊上，每一個像素的面積為16μm×16，間隔為1μm。根據所用DMD的片數，DLP投影機可分為：單片機、兩片機、三片機。DLP投影機清晰度高、畫面均勻，色彩銳利，三片機亮度可達2000流明以上，它拋棄了傳統意義上的會聚，可隨意變焦，調整十分便利;分辨率高，不經壓縮分辨率可達1024×768(有些機型的最新產品的分辨率已經達到1280×1024)
