工作原理：

此款電子捕魚器是根據電壓高于100V，功率大于30W的電能釋放于水域中可擊斃直徑為1至1.5米水域內的魚類的原理而制成的。

超聲波捕魚器的原理，簡單地說就是個逆變器，把低壓變高壓的電子線路。超聲波捕魚器的能源來自12V-48V的電瓶，這么低的電壓根本不可能捕魚。所以用電瓶捕魚，首先要將電瓶的低電壓變成能捕魚的高電壓，這個過程就是逆變。因?yàn)槟懿遏~的電，不僅僅是只是高電壓就行，還要有一定的要求，將電瓶直接逆變過來的高電壓還不能直接用于捕魚，還要將高壓進行變化一下才可以捕魚。所以在捕魚器里，將從電電瓶直接逆變成高電壓部分電路稱為前級電路，將高壓處理成可以捕魚的部分稱為后級電路。故超聲波捕魚器一般由前級電路后級電路組成。

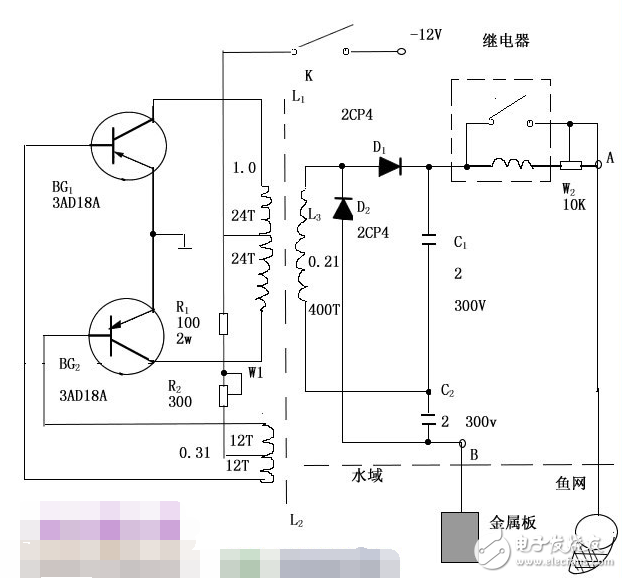

如超聲波捕魚器電路圖所示，電路由三部分組成：

第一部分為晶體三極管和鐵氧體變壓器組成的逆變器，把12V直流電壓變成數百至數千赫的交流電，其電壓幅值大于100V；

第二部分為全波倍壓整流器，它把輸出電壓升高一倍，并變成直流，

第三部分為繼電器，它控制電路有效地把電能釋放于水域，而且還可避免因插入水中而造成高壓跌落。W1可調節輸入電流的大小，W2可調節輸出功率的大小。

元件選擇：

BG1、BG2要求對稱，且用大功率管，每個管子要加足夠大的散熱片，變壓器用E-20鐵氧變壓器芯，繞制時力求絕緣良好，各繞組數據見圖示。C1、C2采用油質紙介電容，繼電器采用電壓為12V，吸合電流小于40mA的直流繼電器，電源用電壓為12V，容量大于3A的小型蓄電池，BG1、BG2要求β≥50，BVceo≥30V，另外可以代用的有3AD19、3AD30、3AD17等，D1、D2可用反向電壓大于400V，電流大于200mA的整流管。W1功率容量為2W，W2功率容量為1W。開關K用觸通式開關，允許通過的電流大于5A。

調整及使用：

電路安裝畢后用40至60W、220V的燈泡作負載，接于A、B兩端。按下開關K，若電路不起振，可調換L1或L2的線頭。若電路起振，則可聽到變壓器聲。調W1使蓄電池輸入電流為3.5至5A，再調W2，使繼電器產生連續通斷的“嗒嗒”聲，此時燈泡閃亮，調整即告結束。使用時，負載的二根多股皮線，一根接在用金屬絲做的魚網圈上，另一根接一金屬板，將兩根線放在1至1.5米寬的水域兩端，可見水中冒泡，若有魚，則被擊昏浮于水面，然后用魚網將魚撈起。

超聲波捕魚機的功率、范圍都遠遠高出于用電捕魚的白金打火式捕魚機、升壓機、柴油發電機組的幾十倍以上，各種型號的機子都可在復雜的水域中根據水壓深、淺受壓狀況下自動調節聲波震蕩頻率，使機子工作時始終保持在最佳狀態，可在小面積單獨操作也可用大面積兩人以上同時操作，對以后生長繁殖不受影響。
