電路部分的制作

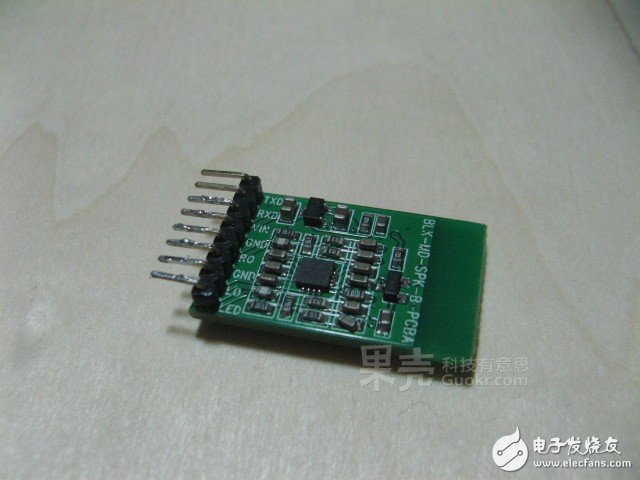

首先出場的是今天的主角——藍牙音頻接收模塊。

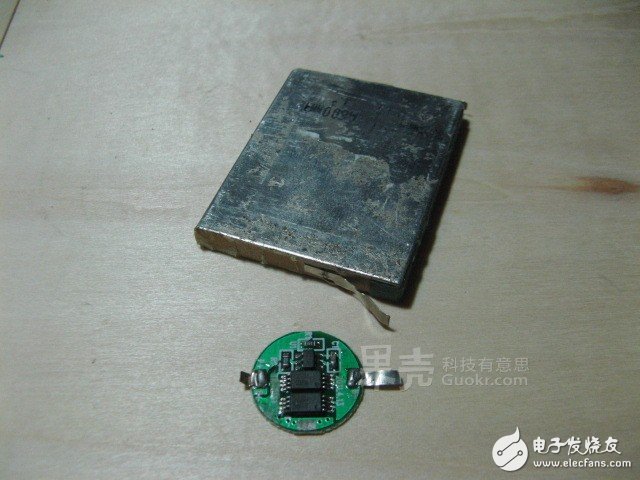

然后是主角的動力源——600mAh的舊手機電池（說是電芯更恰當……）和鋰電池保護電路。

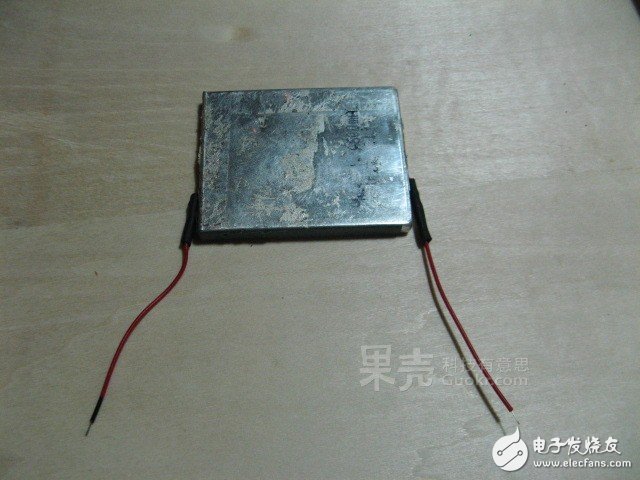

首先在電池的正負兩極引出導線，注意區分正負極及避免短路！

由于本次制作作者暫時找不到不同顏色的細飛線，于是只有用記號涂黑負極引線筆這個古老的方法來區分正負極了……

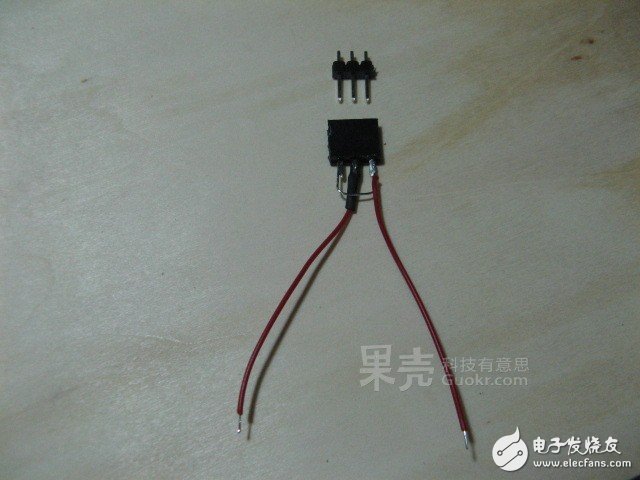

由于找不到其他的足夠小又合適的電源插接口，于是只有用排針排插來代替了。

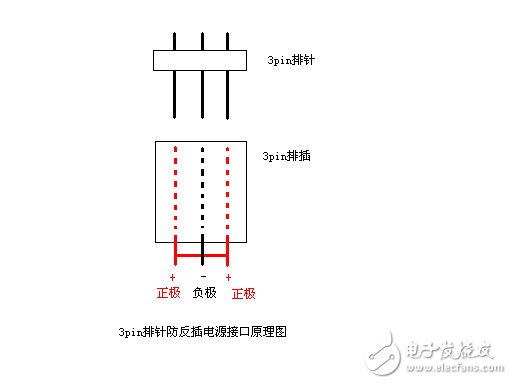

為什么要用三根排針？原因是為了防反接，原理見圖。這么接的話不論正插反插都不會因接錯正負極而導致其他事故的發生。

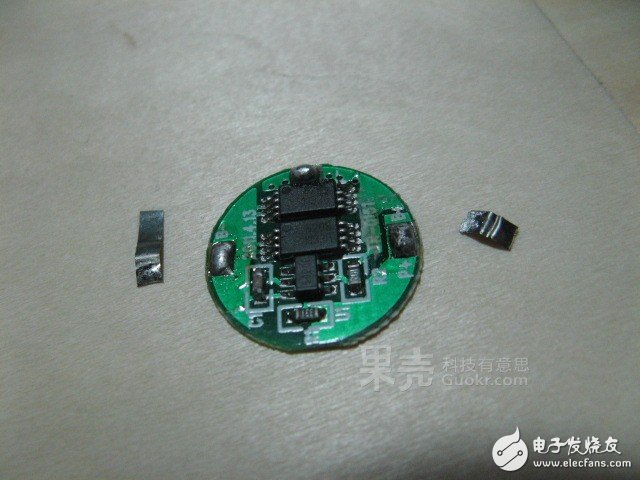

這是從手電筒用的舊16340鋰電池上拆下來的保護電路板，首先把原來的鎳片焊下來。

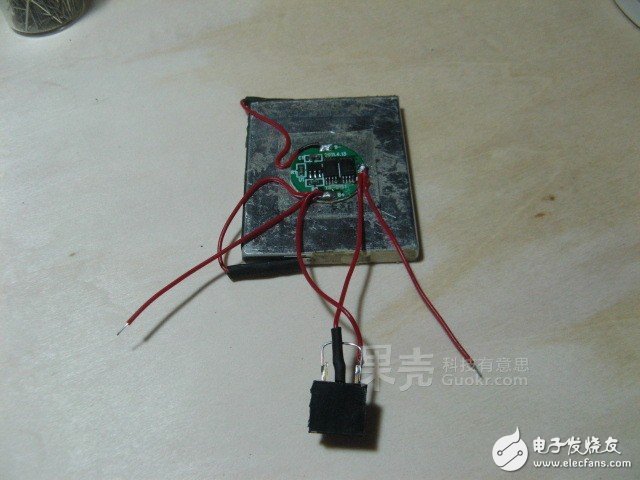

將電池接在保護電路上，將充電接口接在保護電路上。注意留兩根藍牙模塊的電源線。

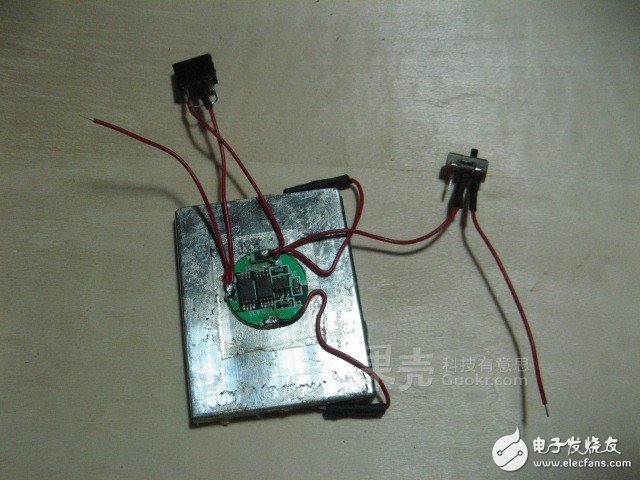

記得在藍牙模塊的電源線上裝上電源開關哦！

將左右兩邊的聽筒中的耳機線剝開，露出內芯。

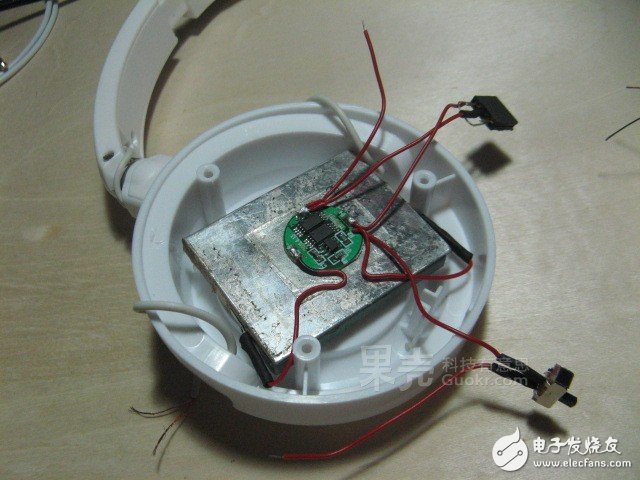

將電池用熱熔膠粘在左聽筒內部。注意擺放位置及方向。

電源開關剛好放如之前的耳機線入口處，然后用熱熔膠固定好。

將原來預留的藍牙模塊電源線與其中一根耳機線中的兩根漆包線焊在一起。注意漆包線需要用打火機燒灼掉表面的漆層后才可以焊接！
