缺陷密度的減少

隨著特征圖形尺寸的減小，在制造工藝中減少缺陷密度和缺陷尺寸就變成了一個重點環節。這一點很容易想象：在尺寸為100um的晶體管上有一個1um的灰塵可能不是問題，但是對于一個1um的晶體管來講，1um的灰塵會使得元件產生致命的缺陷。

換成大家比較熟悉的話來說：美女臉上0.5mm*0.5mm的一顆痣如果長對了地方，并不會導致美女顏值的下降，反而會被冠以“美人痣”，但是5cm*5cm的一顆痣就很有問題了，直接會將美女的顏值“打回原形”！

所以說，為了芯片的“顏值”，污染控制措施已經成為成功的微芯片制造廠的一個必備條件。

內部連線水平的提高

元件密度的增加帶來了連線問題。這就好比是日益擁擠的北京城區，人口越來越多，道路越來越擁擠，怎樣來設計道路呢？集成電路也同樣面臨相同的問題。

元件密度的增加和緊密封裝減少了連線所需的空間。工程師們的解決方案是：在元件形成的表面使用多層絕緣層和導電層相互疊加的多層連線，類似于“立體式道路”。

平坦化是在基片的有源晶體管和其他組件中形成的（一般使用的是硅）。在2011年，Intel宣布了具有有源晶體管的柵極堆疊在晶圓上的一個三維器件。該器件被稱為三柵晶體管。通過增加?xùn)艠O的表面積，該器件的性能得以增強。

半導體產業協會的發展藍圖

主要的集成電路參數是相互關聯，不可分割的。摩爾定律預言了未來元件的密度，由此引發了集成度水平（元件密度）、芯片尺寸、缺陷密度（尺寸）和所要求的內部連線數量水平的計算。半導體產業協會和伙伴已將這些列為未來國際半導體技術路線圖（International Technology Roadmap of Semiconductors），覆蓋這些和其他關鍵器件以及生產參數。除了預測的元器件、工藝和晶圓參數，它確定需要支持先進的元器件相伴的材料和設備未來的性能標準。

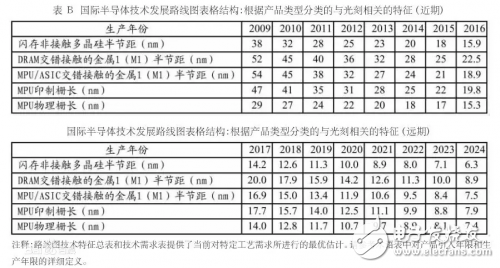

這里有必要仔細介紹一下《國際半導體技術路線圖》。

該藍圖是由歐洲、日本、韓國、***、美國五個主要的芯片制造地區發起的，一種優先選擇研究方向和制定研發計劃的方式。其目的是為了確保集成電路（IC）和使用IC的產品在成本效益基礎上的性能改進，從而持續半導體產業的健康和成功。英文名為 International Technology Roadmap for Semiconductors，簡稱ITRS。

發起的組織有：

European Semiconductor Industry Association （ESIA，歐洲半導體工業協會）、the Japan Electronics and Information Technology Industries Association （JEITA，日本電子與信息技術工業協會）、the Korean Semiconductor Industry Association （KSIA，韓國半導體工業協會）、the Taiwan Semiconductor Industry Association （TSIA,***半導體工業協會）、the United States Semiconductor Industry Association（SIA，美國半導體工業聯盟），這幾個組織基本是各半導體大國半導體行業極具影響力的組織，由此可見該技術路線圖的含金量之足！

ITRS每年會組織會議對半導體行業的發展方向進行討論，通過全球芯片制造商、設備供應商、研究團體和consortia的協作努力，ITRS團隊識別關鍵的挑戰，鼓勵創新解決方案，并歡迎來自半導體團體的分享。而最為重要的則是每年在會后發布的ROADMAP（線路圖），ITRS在業內發布的ROADMAP具有半導體行業最高權威性。

在現階段EUV(極紫外)技術雖然進展坎坷商業化困難重重，但是這項技術前景仍然看好。但是目前最為實際的情況是193nm光刻技術借助于沉浸式技術，已經能夠延續到11nm工藝，這為今后幾年的半導體器件蝕刻提供了穩定的技術支撐。

總的來說國際半導體技術藍圖對整個半導體行業的發展起著預見作用，也有著很大的指導作用。如cpu的發展、手機的發展離不開按著其路線圖發展。

芯片成本

工藝和產品的提高固然是好事，起碼對于廣大消費者而言，更好的產品體驗是一件讓人開心的事情。但是對于廠商而言，不得不面對芯片成本的提升，這是經濟學中永不改變的命題。

對于任何成熟的產品而言，這種減少都有代表性。價格開始時高，這一開始由各種引起：工藝不成熟、技術成本高、制造效率低下等。但隨著技術的成熟和制造效率的提高，價格會下降并最終達到穩定。雖然芯片的性能提高了，但價格卻在持續下降（門檻效應），影響芯片成本的因素我們之后會繼續探討。

成本降低和性能提高這兩個因素推動了固態電子在產品中的使用。我們可以簡單的回顧一下歷史：到20世紀90年代時，一輛汽車所有的計算能力已經超過了第一臺月球太空探測器，個人計算機更是如此。今天，中等價位的臺式機便有了IBM在1970年制造的大型機的計算能力。

在20世紀90年代中期，半導體產業的歷史是持續發展和在世界占主導的新興產業。在這10年里，半導體行業以其“千里黑馬”的姿態，超越了傳統龍頭產業-汽車產業，成為全國領先的增值產業。
