2.2電信端口的共模傳導騷擾限值

電纜上的共模電流會產生很強的電磁輻射，大部分設備在不聯電信電纜時能夠順利通過有關的標準，而聯上電纜后就不再滿足標準的要求，這就是由于電纜中共模電流產生了共模輻射。因此本項對電信端口的共模傳導發射提出了限制，表3給出了A級和B級電信端口的共模傳導騷擾限值。

2.3輻射發射騷擾限值

信息設備在工作時會向空間輻射電磁波，這構成了對其它設備的騷擾，特別是對無線接收設備的影響很大。因此，本項對設備輻射的電磁波強度提出了限制。表4給出了A級和B級輻射騷擾限值。

表4： 輻射騷擾限值

2.4機箱的抗擾度限值

機箱要對外界的各種騷擾有一定的抵抗能力，根據實際環境中存在的騷擾，分為表5所示的三類。

表5： 機箱抗擾度試驗限值

2.5信號端口和抗擾度限值

信號端口上的騷擾來自空間電磁波在電纜上感應的電流，根據實際環境中的電磁騷擾現象，有表6所示的三種。

表 6： 信號端口和電信端口抗擾度限值

2.6 直流電源端口抗擾度限值

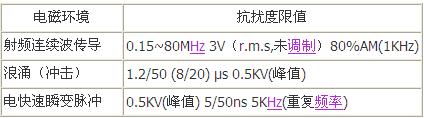

直流電源端口的抗擾度要求如表7所示。

表7： 電源輸入端口的抗擾度限值

2.7 交流電源端口抗擾度限值
交流電源端口的抗擾度要求如表8所示。
表8：交流電源端口抗擾度要求

3.測量方法

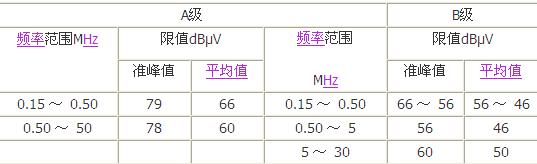

3.1電源端子傳導騷擾測量方法

3.1.1測量設備

進行電源端子傳導發射測量需要3種設備：

騷擾測量設備：用來定量計量騷擾強度的設備，可以是EMI測量接收機，也可以是頻譜分析儀，頻率范圍要覆蓋150KHz~30MHz，具有峰值、準峰值和平均值檢波功能，滿足GB/T6113.1規定的要求。

線路阻抗穩定網絡（LISN）：由于電源端子傳導發射的強度與電網的阻抗有關，因此為了使測量具有唯一性，必須在特定的阻抗條件下測量，LISN就提供了這樣一個環境，GB9254標準中使用的LISN為50Ω/50μH，要滿足GB/T6113.1第8章規定的要求。

接地平板：受試設備要放置在接地金屬板上進行試驗，該金屬板比被測設備邊框大0.5米，最小尺寸為2m×2m;

3.1.2測量方法

電源端子傳導騷擾測量主要測量被測設備沿著電源線向電網發射的騷擾電壓，做這項試驗時要注意的是：調整受試設備工作狀態，找出最大騷擾所對應的工作狀態為試驗結果。

3.2電信端口共模騷擾測量方法

3.2.1測量設備

進行電源端子傳導發射測量需要4種設備：

騷擾測量設備：用來定量計量騷擾強度的設備，同電源端口傳導發射測量的要求相同。

阻抗網絡：共模終端阻抗為150Ω±20Ω，相角0°±20°；隔離度在150KHz 1.5MHz為35 55dB，隨頻率線性上升，在15 30MHz時大于55dB；縱向轉換損耗對3類電纜150KHz 1.5MHz為80 55dB±3dB，1.5 30MHz時大于50 25dB±3dB，并隨頻率線性下降；

容性電壓探頭：阻抗 ＞ 1MΩ，并聯電容 ＜ 5pF；
電流探頭：插入阻抗≤1Ω；

接地平板比被測設備邊框大0.5m，最小尺寸為2m×2m。

3.2.1測量方法

電信端口配置為兩組以上平衡對線或非屏蔽電纜時，采用電壓法和電流法；

電信端口配置為平衡電纜或同軸（屏蔽）電纜時，采用電流法。

詳見GB9254附錄C。

3.3輻射騷擾測量方法

3.3.1測量設備與場地

橢圓形開闊場或半電波暗室，水平和垂直場地衰減測量值與理想場地的理論值之差不得大于±4dB；

測量接收機：30 1000MHz，滿足GB/T6113.1；

天線：對數偶極子天線或雙錐天線，滿足GB/T6113.1；

接地平板：符合GB/T6113.1；

3.3.2測量方法

將天線取水平極化方向并置于某一適當高度，轉臺置于某一適當角度，在30 1000MHz范圍內用峰值檢波進行初測；

在0° 360°之間旋轉轉臺，在初測時騷擾較大的頻率點上，尋找被測設備最大騷擾電平（準峰值）；

在1 4m高度范圍內升降天線，尋找該頻率點上的電大騷擾電平；

改變天線極化方向，改為垂直極化，重復上述測量。

3.4靜電放電抗擾度試驗

放電次數和部位：對受試設備進行200次放電，其中150次分別在3個試驗點上進行直接接觸放電，另一個試驗點選在水平耦合板前邊緣中心，進行50次間接放電，對孔、縫隙每個試驗點至少進行10次單次空氣放電；

放電極性：進行正、負極性的靜電放電。

3.5射頻電磁場輻射抗擾度試驗

頻率范圍：80 1000MHz；

試驗信號：用1KHz正弦波對試驗信號進行80%幅度調制；

3.6電快速瞬變脈沖群抗擾度試驗

設備有多個相同端口時，僅對其中之一進行試驗；多芯電纜按單根電纜進行試驗；不超過3m長的數據電纜端口不進行此項試驗。

3.7電壓暫降、短時中斷和電壓變化抗擾度試驗

對試驗電壓暫降規定為周期＞95%、30%兩個等級，對應兩個不同的試驗周期：0.5、25。

3.8射頻場感應的傳導騷擾抗擾度試驗

對受試設備只施加3Vrms（未調制）試驗電壓。

3.9浪涌（沖擊）抗擾度試驗

D.C.電源端口(僅適于直接與室外電纜連接的端口)施加0.5KV(線 地)騷擾電壓；

A.C.電源端口施加1KV(線 線)、2KV（線 地）騷擾電壓；直接與室外連接的信號和電信端口施加1.5KV、4KV騷擾電壓。
