PCB軟件使用技巧

　PCB布線軟件的NetClass功能一直為人們所忽略。
　　Pcb文件首次加載網絡表的時候，沒有對其進行分類。這個功能可以人工將無數的網絡連接分門別類，比如分成power、data_bus、Address_bus、Hi_volta等類別。這樣分類后可以分別對不同的類別施加不同的布線策略。
　　好了，現在讓我們嘗試一下這個功能（以protel為例）：

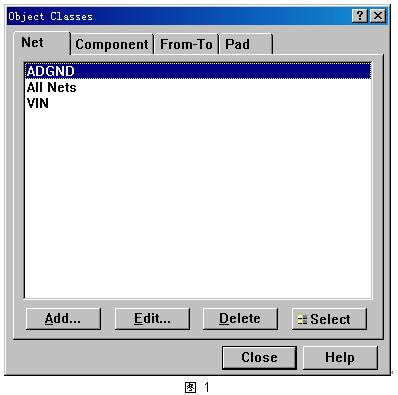

　　首先打開一個PCB圖；選擇菜單“Design-->Classes..”跳出圖1的畫面。

　　這里我已經預先定好了幾個C，其中“AllNets”是protel默認的類別，這個類別包含了所有的網絡。如果定義了布線規則，默認就是針對這個類別的。

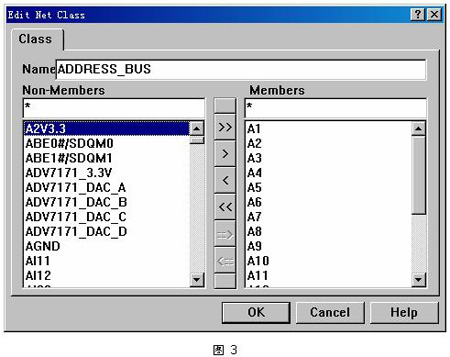

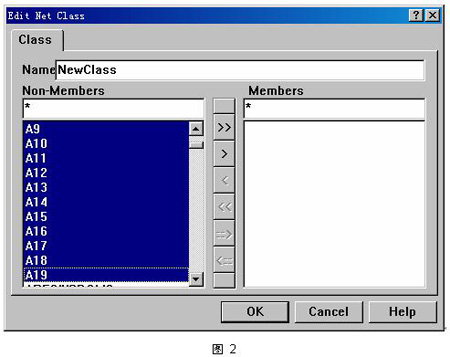

　　現在我要為這個pcb增加一個表示CPU地址總線的類別“Address_bus”，按下圖1畫面中的“Add”按鍵，在圖2的畫面中輸選擇“A0~A19”，然后選擇“>”把這些網絡放置到右邊的子窗口中。如圖3。這樣就建立好了一個新的pcb網絡類別。用同樣的辦法，再建立“power”、“data_bus”等網絡類別。

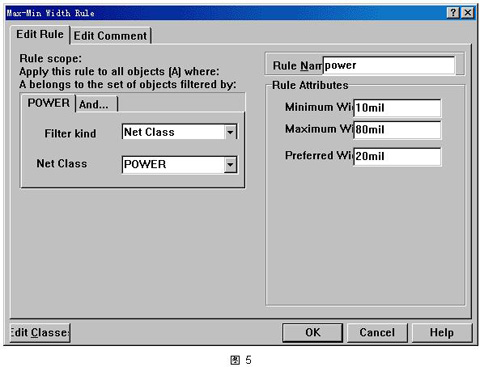

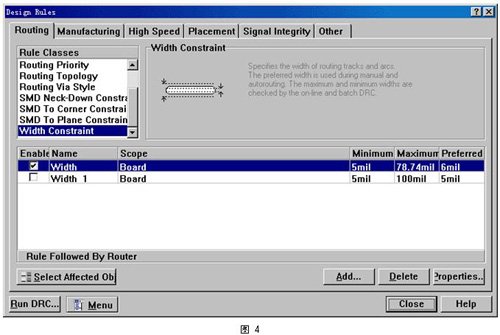

　　好了，我們?yōu)檫@些網絡類別分別指定布線策略吧，首先我們?yōu)?a target="_blank">電源類指定布線策略。按下圖4畫面中的“Add”按鍵，增加一個策略。如圖5所示，“FilterKind”選擇“NetClass”,“NetClass”選擇“POWER”，然后可以分別設定它的線寬等參數，你還可以為POWER類增加一個靠近限制的規則（由于我這個電路板是4層板，我這個工程就不設置靠近規則了）。
　　由于我的這個電路板是一個高速的嵌入式系統，CPU外部總線頻率大約200MHz。所以地址總線和數據總線的設計就變得至關重要。每個地址總線相互之間的長度差不能太長，否則會造成傳輸延遲。但是手工去測量長度差實在麻煩，這里就可以為地址總線設置一個布線規則。

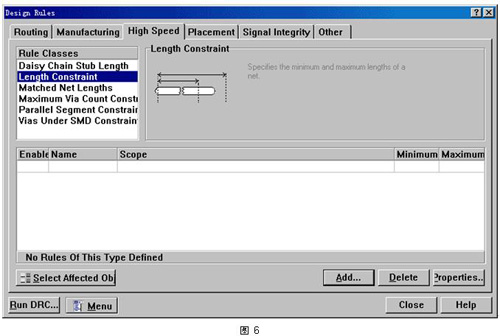

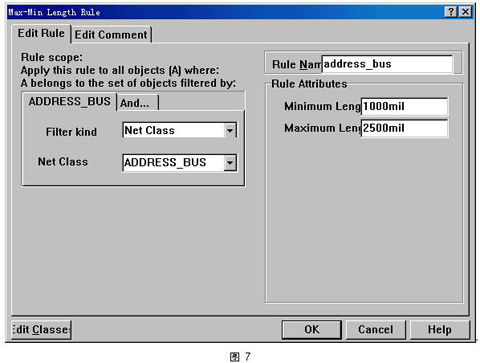

　　在圖6的布線規則窗口中，選擇“LengthConstraint”，彈出圖7窗口，選擇“ADDRESS_BUS”類，可以設置總線最大長度和最小長度。圖8所示窗口可以為這個NetClass設置蛇形布線規則。
　　設置了以上規則后，無論是手動布線還是自動布線，都會簡單很多。在手工布線和修整電路板的過程中，不用再考慮這些參數了，因?yàn)槟惴敢?guī)后，PCB編輯器會給出警告。通過這樣的設置，你一次可以為一大把信號線設置規則，不再需要一個一個信號單獨設置了?？梢怨?jié)約你不少的時間，也可以避免你很多不該犯的低級錯誤。
