TD覆蓋優化的利器——中興通訊NES反向覆蓋測試系統

無線網絡覆蓋優化對現網用戶感知度的提升非常重要，良好的無線網絡覆蓋是保障移動通信網絡質量和指標的前提。而如何做好覆蓋優化面臨如下挑戰：怎樣才能掌握網絡的真實覆蓋情況，為優化工作開展打下基礎？怎樣避免傳統路測工具（測試手機和掃頻儀）的局限性，全面地發現網絡的覆蓋問題？

中興通訊創新地提出了NES反向覆蓋測試系統，該系統在測試數據完備性方面大大優于傳統的路測工具，能真實反映網絡的覆蓋情況，為網絡覆蓋優化提供了強而有力的支撐。

傳統路測工具的局限性

目前在日常網絡優化中常用的覆蓋路測工具有測試手機和掃頻儀，兩者作為傳統的多發單收模式的測量系統，最大的局限性在于接收機在對多路信號同頻測量時都存在動態范圍和靈敏度受限的問題，測試結果無法精確反映網絡中所有小區信號在每個測試點上的真實覆蓋。

除此之外，測試手機對信號的測量還受到鄰區關系的影響，只對鄰區列表中的小區進行測量。由于漏加鄰區等原因，導致手機不能重選到信號強于當前服務小區的小區上，測試手機所測得的信號不能如實反映當前網絡的真實覆蓋情況。

掃頻儀雖然沒有鄰區關系、重選和切換的影響，就反映現網真實覆蓋角度而言要優于測試手機。但掃頻儀對測量信號以頻點和擾碼為索引進行存儲，在網絡規模較大時，網絡中存在同頻同擾碼的情況不可避免，這樣不利于后處理軟件進行數據分析。

NES反向覆蓋測試系統作為單發多收模式的測量系統，從根本上避免了多發單收模式的同頻信號測量不準的問題，而且其測試數據是按小區ID為索引進行匯總和存儲，便于后處理軟件分析。

NES反向覆蓋測試系統高效準確采集網絡覆蓋情況

系統原理

NES反向覆蓋測試系統利用 TD-SCDMA系統的TDD特性，在指定的頻點、上行時隙配合中興通訊自主研發的移動發射臺，實現TD 基站專用反向覆蓋測量功能。在網絡閑時，采用移動發射臺沿測試路線以固定功率發射上行信號，所有基站對該信號進行測量并獲取信號接收電平等測量數據，RNC側對所有基站上報的測量數據按小區ID為索引進行匯總和存儲。圖1為系統示意圖。

圖1 NES反向覆蓋測試系統示意圖

移動發射臺隨測試車輛在測試路線上移動時，能夠通過GPS接收機進行時間同步并獲得經緯度信息。系統側記錄小區發射功率配置、上行時隙測量數據和時間戳信息結合移動發射臺通過空口上傳的GPS經緯度、時間戳信息及發射功率，通過后處理軟件的數據處理，可以得到測試區域內所有基站的單小區下行覆蓋電平分布圖（基于測試路線），進行覆蓋分析；同時還可以將測試數據應用于規劃軟件中進行傳播模型校正等處理。

系統優勢

以某地TD現網測試為例，反向覆蓋測試與掃頻儀測試天線均置于測試車輛外，且測試路線一致，進行小區覆蓋電平采集，通過對測試數據的各方面對比分析，體現出反向覆蓋測試系統在數據采集完備性方面的優勢。

● 小區信號覆蓋范圍對比

以某一小區為例，利用分析軟件分別呈現反向覆蓋測試系統和掃頻儀所得的小區信號覆蓋范圍。

從圖2可以看出，反向覆蓋測試系統由于是單發多收模式的測試系統，沒有掃頻儀對多路信號同頻測量時存在的動態范圍和靈敏度受限的問題，如實地反映出一個小區信號的真實覆蓋范圍。而掃頻儀由于其局限性，所能測量出的小區信號覆蓋范圍十分有限，特別是部分較強的信號也無法解調出，不能如實地反映網絡的覆蓋情況。

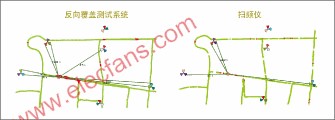

圖2 兩種路測工具所測得的1110小區信號覆蓋圖

● 導頻污染預測對比

在相同條件下，對反向覆蓋測試數據和掃頻儀測試數據，進行導頻污染分析。圖3中紅色點為預測出的導頻污染點，連線代表該處導頻污染是由所連線小區信號引起的。表1是導頻污染小區列表。

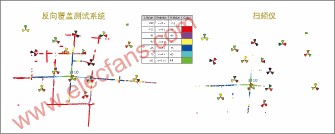

圖3 兩種路測工具分析同一導頻污染區域小區情況

表1 導頻污染小區列表

從以上分析可以看出，在同一導頻污染區域處，反向覆蓋測試系統能分析出該處導頻污染由7個小區的信號造成；而掃頻儀只能分析出其中的4個小區的信號源。反向覆蓋測試系統能更全面地呈現網絡中的覆蓋問題，使網優工程師能夠針對覆蓋問題“一次性”輸出最終的解決方案，提高優化效率。

與ACP結合應用 實現智能網優

ACP（自動小區規劃工具）主要是通過不同的數據源（路測數據、話務信息、基站數據和電子地圖等）對網絡各方面性能進行評估，定位問題小區及問題區域，并通過遺傳算法自動搜索最佳的提升網絡性能方案。在實際應用中，ACP的數據源可以采用反向覆蓋測試系統所采集的完備網絡覆蓋數據，利用ACP工具可以“一次性”定位網絡全部覆蓋問題，輸出覆蓋優化方案。

以現網某優化區域?yàn)槔槍?duì)區域內導頻污染問題進行基于反向覆蓋測試數據的ACP優化調整，圖4是優化調整前后的對比情況。

圖4 優化區域調整前后導頻污染情況對比（紅色為導頻污染區域）

對比調整前后的路測數據可以看出，導頻污染所占比例由調整前的0.99%減少至調整后的0.53%，網絡指標提升了46%。與此同時，調整區域的PCCPCH RSCP和C/I也有大幅度提升。

反向覆蓋測試系統在數據采集完備性方面的優勢，可以助網優工程師發現利用傳統路測工具所不能發現的覆蓋問題。在此基礎上通過與ACP工具相結合進行天饋參數優化應用，輸出的優化調整方案可以作為最終解決方案，避免了傳統優化方式多次測試、多次調整的弊端，大大提高了網絡優化效率。經過統計，基于反向覆蓋測試數據的ACP優化調整，使整體覆蓋優化效率提升至少50%。隨著站點規模的增加，效率提升趨勢將更加明顯。表2是30個站點規模的效率提升統計。

表2 效率統計表

中興通訊的NES反向覆蓋測試系統只需在系統基站側進行軟件升級即可實現專用測量功能，對現網設備沒有影響。再配合移動發射臺，從根本上避免了傳統路測工具（多發單收模式）在接收端同頻測量動態范圍和靈敏度受限的問題，為現網路測數據采集提供了新的思路和方法。通過對NES反向覆蓋測試系統得到的覆蓋數據進行進一步深度挖掘和應用，如與ACP結合進行RF優化，構建干擾矩陣進行網絡鄰區、頻點和擾碼優化等應用，能夠大大提高覆蓋優化效率和準確性。中興通訊后續將加大該系統在外場的應用力度，充分發揮其作為新型網絡覆蓋優化工具的技術優勢，為運營商打造TD精品網絡提供強有力的支撐。
