TKScope嵌入式仿真開發平臺講座

　TKScope K系列采用標準模塊化設計，單機就能支持多種內核的仿真，滿足不同客戶的各種仿真需求。同時，TKScope具有極高的兼容性，只需極少的POD添置即可覆蓋仿真全部芯片，節省您的POD購置費用。

　　廣州致遠與各大IC廠商緊密合作，使用最佳最合理的仿真技術，保證每款POD仿真性能都處于業界先進水平。TKScope仿真開發平臺憑借其優異的性能、豐富的內核支持，已經被廣泛應用于各種嵌入式系統的開發，包括消費類電子、工控、汽車電子、軍工、航天領域等。

　　1 TKScope K系列仿真器POD種類

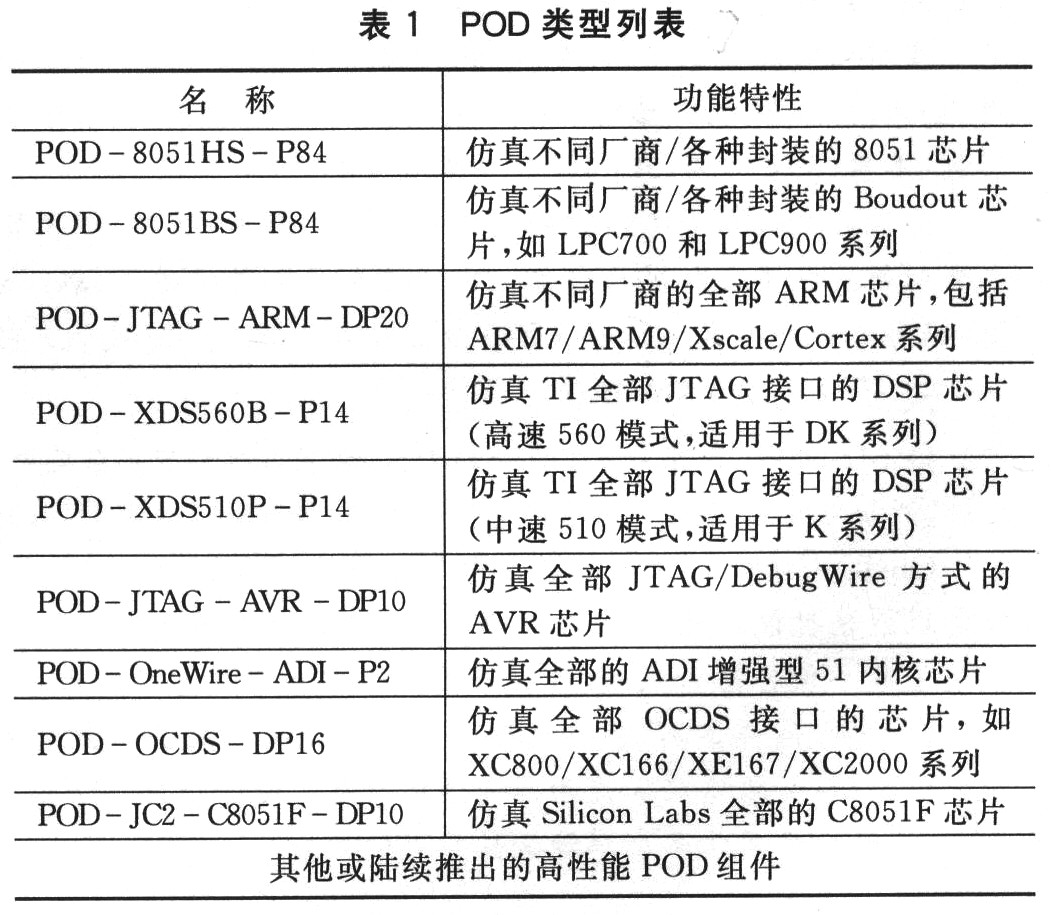

　　TKScope配置各種不同的POD仿真頭，用于仿真不同內核的芯片，具體POD種類及功能描述如表1所列。

　　4 POD-XDS510P-P14

　　用于仿真DSP內核芯片，只需這一款POD就可以仿真TI公司的全部JTAG接口DSP芯片，包括C2000／C5000／C6000／OMAP／DaVinci等系列。

◆采用改進型TI DSP中速510模式；
◆TI原廠XDS510類DSP仿真技術授權，支持TICCS3．1／3．2以及最新的CCS3．3集成開發環境；
◆支持更低核電壓仿真；
◆不占用目標系統任何資源，全空間仿真；
◆支持熱插拔，自適應目標板電壓。

　　5 POD-JTAG-AVR-DP10

　　POD-JTAG-AVR-DP10用于仿真AVR內核芯片，只需這一款POD就可以仿真全部JTAG／DebugWire方式的AVR內核芯片。

◆支持主流IDE環境TKStudio，／IAR／AVR Studio
◆具備K-Flash燒寫軟件，支持高速量產在線編程；
◆Flash下載速度為MK II的2．5倍；
◆支持?jǐn)?shù)據斷點和無限制Flash斷點；
◆支持代碼和數據緩沖功能，大大提高調試性能。

　　6 POD-8051HS-P84

　　POD-8051HS-P84用于仿真8051內核芯片，可以仿真2000多種不同廠商和封裝的芯片。

◆支持主流IDE環境TKStudio／Keil／IAR；
◆全資源On the fly操作，運行中內部資源可見可修改；
◆經過優化的USB通信接口，保證最大2 500 kb／s的代碼下載速度；
◆內嵌代碼覆蓋分析，數據覆蓋分析，代碼性能分析，數據性能分析；
◆內嵌代碼運行跟蹤，超級代碼跟蹤，軌跡加彩顯示，復雜斷點設計，時間斷點；
◆8051代碼／數據分組(最大8個Bank)調試仿真支持。

　　7 POD-8051BS-P84

　　POD-8051BS-P84用于仿真Boudout芯片，可以仿真不同廠商不同封裝的Bondout芯片，包括LPC700、LPC900系列。

◆支持主流IDE環境TKStudio／Keil／IAR；
◆使用廠家授權的Boudout芯片，仿真更加真實；
◆采用自創的Boudout同步時序技術，工作更穩定。

　　8 POD-OneWire-ADI-P2

　　用于仿真ADI公司增強型8051，ADu800全系列。

◆支持主流IDE環境TKStudio／Keil／IAR；
◆支持ADI公司增強型51內核芯片單線調試模式；
◆實時仿真不占用任何資源。

　　9 POD-OCDS-DP16

　　POD-OCDS-DP16用于仿真OCDS接口的芯片，只需這一款POD就可以仿真全部OCDS接口類型的芯片，如XC800／XC166／XE167／XC2000等系列。

◆支持主流IDE環境TKStudio／Keil／IAR等；
◆支持?jǐn)?shù)據斷點和無限制Flash斷點；
◆具備獨立K-Flash燒寫軟件，支持高速量產在線編程；
◆支持內部時鐘調試掛起功能；
◆支持代碼和數據緩沖功能，大大提高調試性能。

　　10 POD-JC2-C8051F-DP10

　　POD-JC2-C8051F-DP10用于仿真Silicon Labs公司的C8051F系列芯片，只需這一款POD就可以仿真JTAG方式和C2方式的全部C8015F系列芯片。

◆支持主流IDE環境TKStudio／Keil／IAR等；
◆支持Flash硬件斷點，支持Flash獨立燒寫；
◆具備獨立K-Flash燒寫軟件，支持高速量產在線編程；
◆支持代碼和數據緩沖功能，大大提高調試性能。

　　11 其他或陸續推出的POD頭

　　TKScope依靠完美的硬件結構，將不斷推出其他內核的仿真POD，支持MSP430、78K、MIPS、Power PC、X86等當前流行內核。
