數控加工的工藝路線分析

理想的加工程序不僅應保證加工出符合圖樣的合格工件，同時應能使數控機床的功能得到合理的應用和充分的發揮。數控機床是一種高效率的自動化設備，它的效率高于普通機床的2～3倍，所以，要充分發揮數控機床的這一特點，必須熟練掌握其性能、特點、使用操作方法，同時還必須在編程之前正確地確定加工方案。
　　由于生產規模的差異，對于同一零件的加工方案是有所不同的，應根據具體條件，選擇經濟、合理的工藝方案。
一、加工工序劃分
　　在數控機床上加工零件，工序可以比較集中,一次裝夾應盡可能完成全部工序。與普通機床加工相比，加工工序劃分有其自己的特點，常用的工序劃分原則有以下兩種。
1．保證精度的原則
　　數控加工要求工序盡可能集中，常常粗、精加工在一次裝夾下完成，為減少熱變形和切削力變形對工件的形狀、位置精度、尺寸精度和表面粗糙度的影響，應將粗、精加工分開進行。對軸類或盤類零件，將各處先粗加工，留少量余量精加工，來保證表面質量要求。同時，對一些箱體工件，為保證孔的加工精度，應先加工表面而后加工孔。
2． 提高生產效率的原則
　　數控加工中，為減少換刀次數，節省換刀時間，應將需用同一把刀加工的加工部位全部完成后，再換另一把刀來加工其它部位。同時應盡量減少空行程，用同一把刀加工工件的多個部位時，應以最短的路線到達各加工部位。
　　實際中，數控加工工序要根據具體零件的結構特點、技術要求等情況綜合考慮。
二、加工路線的確定

在數控加工中，刀具（嚴格說是刀位點）相對于工件的運動軌跡和方向稱為加工路線。即刀具從對刀點開始運動起，直至結束加工程序所經過的路徑，包括切削加工的路徑及刀具引入、返回等非切削空行程。加工路線的確定首先必須保證被加工零件的尺寸精度和表面質量，其次考慮數值計算簡單，走刀路線盡量短，效率較高等。
　　下面舉例分析數控機床加工零件時常用的加工路線。
1．車圓錐的加工路線分析

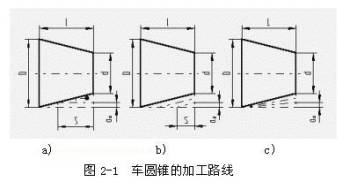

　　數控車床上車外圓錐，假設圓錐大徑為D，小徑為d ，錐長為L，車圓錐的加工路線如圖2-1所示。
　　按圖2-1a的階梯切削路線，二刀粗車，最后一刀精車；二刀粗車的終刀距S要作精確的計算，可有相似三角形得：

　　此種加工路線，粗車時，刀具背吃刀量相同，但精車時，背吃刀量不同；同時刀具切削運動的路線最短。
　　按圖2-1b的相似斜線切削路線，也需計算粗車時終刀距S，同樣由相似三角形可計算得：

　　按此種加工路線，刀具切削運動的距離較短。
　　按圖2-1c的斜線加工路線，只需確定了每次背吃刀量a_p，而不需計算終刀距，編程方便。但在每次切削中背吃刀量是變化的，且刀具切削運動的路線較長。
2．車圓弧的加工路線分析
　　應用G02（或G03）指令車圓弧，若用一刀就把圓弧加工出來，這樣吃刀量太大，容易打刀。所以，實際車圓弧時，需要多刀加工，先將大多余量切除，最后才車得所需圓弧。
　　下面介紹車圓弧常用加工路線。

　　圖2-2 為車圓弧的階梯切削路線。即先粗車成階梯，最后一刀精車出圓弧。此方法在確定了每刀吃刀量a_p后，須精確計算出粗車的終刀距S，即求圓弧與直線的交點。此方法刀具切削運動距離較短，但數值計算較繁。

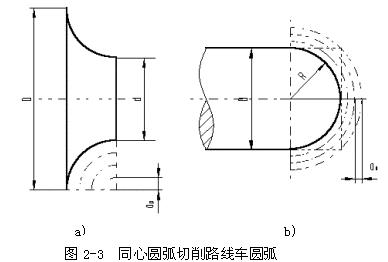

　　圖2-3 為車圓弧的同心圓弧切削路線。即用不同的半徑圓來車削，最后將所需圓弧加工出來。此方法在確定了每次吃刀量a_p后，對90°圓弧的起點、終點坐標較易確定，數值計算簡單，編程方便，常采用。但按圖2-3b加工時，空行程時間較長。

圖2-4 為車圓弧的車錐法切削路線。即先車一個圓錐，再車圓弧。但要注意，車錐時的起點和終點的確定，若確定不好，則可能損壞圓錐表面，也可能將余量留得過大。確定方法如圖2-4所示，連接OC交圓弧于D，過D點作圓弧的切線AB。
　　由幾何關系CD=OC-OD=-R=0.414R，此為車錐時的最大切削余量，即車錐時，加工路線不能超過AB線。由圖示關系，可得AC=BC=0.586R，這樣可確定出車錐時的起點和終點。當R不太大時，可取AC=BC=0.5R。此方法數值計算較繁，刀具切削路線短。

3．車螺紋時軸向進給距離的分析
　　車螺紋時，刀具沿螺紋方向的進給應與工件主軸旋轉保持嚴格的速比關系?？紤]到刀具從停止狀態到達指定的進給速度或從指定的進給速度降至零，驅動系統必有一個過渡過程，沿軸向進給的加工路線長度，除保證加工螺紋長度外，還應增加δ₁（２～5mm)的刀具引入距離和δ₂（１～2mm)的刀具切出距離，如圖2-5所示。這樣來保證切削螺紋時，在升速完成后使刀具接觸工件，刀具離開工件后再降速。
4．輪廓銑削加工路線的分析

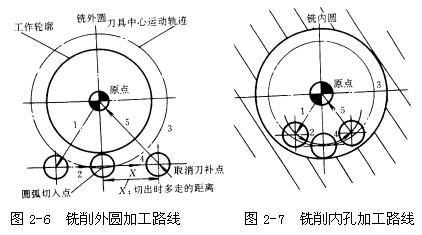

　　對于連續銑削輪廓，特別是加工圓弧時，要注意安排好刀具的切入、切出，要盡量避免交接處重復加工，否則會出現明顯的界限痕跡。如圖2-6所示，用圓弧插補方式銑削外整圓時，要安排刀具從切向進入圓周銑削加工，當整圓加工完畢后，不要在切點處直接退刀，而讓刀具多運動一段距離，最好沿切線方向，以免取消刀具補償時，刀具與工件表面相碰撞，造成工件報廢。銑削內圓弧時，也要遵守從切向切入的原則，安排切入、切出過渡圓弧，如圖3-7所示，若刀具從工件坐標原點出發，其加工路線為1→2→3→4→5，這樣，來提高內孔表面的加工精度和質量。

5．位置精度要求高的孔加工路線的分析

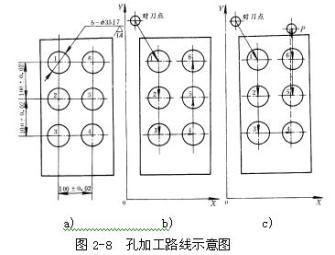

　　對于位置精度要求精度較高的孔系加工，特別要注意孔的加工順序的安排，安排不當時，就有可能將沿坐標軸的反向間隙帶入，直接影響位置精度。如圖2-8所示，圖a為零件圖，在該零件上加工的六個尺寸相同的孔，有兩種加工路線。當按b 圖所示路線加工時，由于5、6孔與1、2、3、4孔定位方向相反，在Y方向反向間隙會使定位誤差增加，而影響5、6孔與其它孔的位置精度。按圖c所示路線，加工完4孔后，往上移動一段距離到P點，然后再折回來加工5、6孔，這樣方向一致，可避免反向間隙的引入，提高5、6孔與其它孔的位置精度。

6．銑削曲面的加工路線的分析

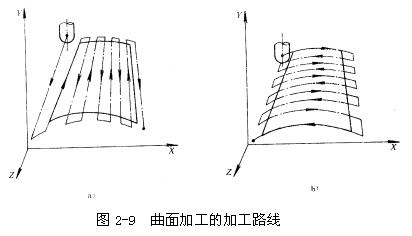

　　銑削曲面時，常用球頭刀采用“行切法”進行加工。所謂行切法是指刀具與零件輪廓的切點軌跡是一行一行的，而行間的距離是按零件加工精度的要求確定。對于邊界敞開的曲面加工，可采用兩種加工路線。如圖2-9所示，對于發動機大葉片，當采用圖2-9a的加工方案時，每次沿直線加工，刀位點計算簡單，程序少，加工過程符合直紋面的形成，可以準確保證母線的直線度。當采用圖2-9b的加工方案時，符合這類零件數據給出情況，便于加工后檢驗，葉形的準確度高，但程序較多。由于曲面零件的邊界是敞開的，沒有其他表面限制，所以曲面邊界可以延伸，球頭刀應由邊界外開始加工。

    　以上通過幾例分析了數控加工中常用的加工路線，實際生產中，加工路線的確定要根據零件的具體結構特點，綜合考慮，靈活運用。而確定加工路線的總原則是：在保證零件加工精度和表面質量的條件下，盡量縮短加工路線，以提高生產率。
