德國elmos公司日前宣布推出 基于光電式的煙霧探測器方案E520.30，它具有硬件連線總線接口（“聯網式煙霧探測器”）。該IC可用于實現可編程煙霧探測器平臺，具有大電流驅動器，可驅動紅外LED和與之匹配的光學信號測量放大器。

　　芯片具有高度集成的模擬電路以及可尋功能，只需很少的外部元件，極大地減少了煙霧探測系統的復雜性。該器件工作時候的電流消耗小于90μA（包括煙腔的LED）的平均電流。兩線供電模式和通訊總線接口，可在8?50V的電壓范圍進行工作。

　　該方案用于光電式煙霧探測器，系統具有很高的靈活性：內部集成8位微控制器，并帶有4 KB的Flash-ROM，128字節的RAM和28字節的EEPROM，通過總線模式用來控制煙霧傳感器的整個測量過程和傳輸測量的數據，同時，也通過這兩根總線對設備進行供電。在同一根總線上，最多可以連接多達255個煙霧探測器，并且他們具有獨立的地址信息。用于驅動紅外LED可調驅動器最高電流可達500mA，光電測量放大器的可調量程1.5至45nA，另外輸入帶通濾波器構成E520.30和光學煙腔之間的模擬接口?？焖?0位ADC和對應的信號處理允許煙腔在窄的光脈沖下工作（最小脈沖時間100μs），并提供良好的煙霧探測靈敏度。這種煙霧探測器IC還具有額外的狀態和（或）報警指示燈驅動器、光學可編程接口和一個NTC溫度傳感器輸入。

　　工作溫度范圍為-40°C至+85°C?？商峁┬酒琒O14封裝或裸片產品。

　　主要特點：

　　?專為網絡可尋址的光感煙霧探測器量身打造

　　?2線制可編程總線操作，8V.。.50V供電范圍

　　?低靜態電流（低至88μA）

　　?內置8位微控制器，帶有4-KBFLASH（μ-碼）和128字節的RAM

　　?用于設置數據的28+4字節E2PROM

　　?可設定500mA的LED驅動器

　　?可設定調制電流（240mA）

　　?光電流輸入范圍（1.5.。.45）nA

　　?輸入帶通濾波器： 0.45 。。 4.5 kHz

　　?10位ADC

　　?熱敏電阻輸入

　　?可編程總線接口

　　?4個數字通用IO口

　　?JTAG調試和編程接口

　　?最少外部元件數量

　　典型應用

　　?簡化行業標準所需的可尋址煙霧探測器

　　?完全可編程的煙霧探測器，具有最少的外部元件

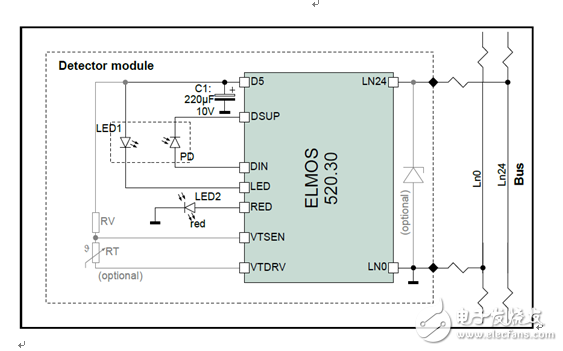

　　典型應用電路

　　關于艾爾默斯半導體

　　艾爾默斯半導體公司成立于1984年，長期致力于研發、生產基于半導體技術的系統解決方案，擁有豐厚的技術資源與設計經驗。技術領域涉及混合信號技術、電機控制技術、傳感、光電技術領域，可為用戶提供量身定制的產品設計服務。產品主要應用于汽車、工業控制、醫療設備、安防系統等領域。
