描述

　　LT?6200/LT6201 是單通道和雙通道超低噪聲、軌至軌輸入和輸出、單位增益穩定的運算放大器，具有 0.95nV/√Hz 的噪聲電壓。這些放大器集非常低噪聲、165MHz 增益帶寬和 50V/μs 轉換速率于一身，并專為低電壓信號調理系統而優化。一個停機引腳負責在待機條件下減小電源電流，而熱停機電路則用于保護器件免遭過載條件的損壞。

　　LT6200-5/LT6200-10 是專為較高增益應用而優化的單通道放大器，實現了較高的增益帶寬和轉換速率。LT6200 系列在采用 2.5V 至 12.6V 電源時能夠維持其性能，并針對 3V、5V 和 ±5V 電源擬訂了技術規格。

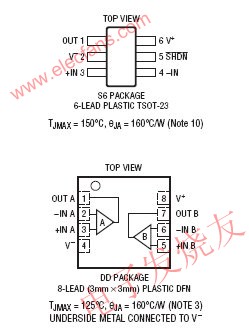

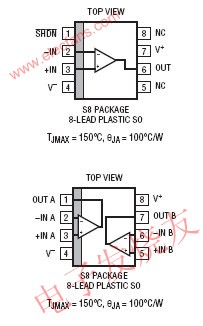

　　為了實現緊湊的電路板布局，LT6200/LT6200-5/LT6200-10 采用了 6 引腳 ThinSOTTM 和 8 引腳 SO 封裝。雙通道器件 LT6201 采用一種具標準引出腳配置的 8 引腳 SO 封裝和一種纖巧、雙側引腳細間距無引線封裝 (DFN)。這些放大器可被用來直接替代許多高速運放，以改善輸入/輸出范圍和噪聲性能。

　　特點

　　低噪聲電壓：0.95nV/√Hz (100kHz)

　　增益帶寬乘積：

　　LT6200/LT6201 165MHz AV = 1

　　LT6200-5 800MHz AV ≥ 5

　　LT6200-10 1.6GHz AV ≥ 10

　　低失真：-80dB (在 1MHz，RL = 100Ω)

　　兩個 LT6201 在纖巧的 DFN 封裝

　　輸入共模范圍包括兩個電源軌

　　軌至軌輸出擺幅

　　低失調電壓：1mV (最大值)

　　寬電源范圍：2.5V 至 12.6V

　　輸出電流：60mA (最小值)

　　SO-8 和扁平 (1mm) ThinSOTTM 封裝

　　工作溫度范圍：-40oC 至 85oC

　　電源關斷、熱停機功能

　　Typical Application

　　封裝

　　SO-8,SOT23-6

　　應用

　　跨阻抗放大器

　　低噪聲、信號處理

　　有源濾波器

　　軌至軌緩沖放大器

　　驅動 A/D 轉換器
