板子莫名其妙就不能進行調試了？燒錄芯片經常出現壞片？良品率太低？是芯片太過脆弱么？還是我們的操作不當？也許看了下面，你就能找到問題的真正原因。

我想大家或多或少遇到過這樣的問題，手上的芯片不知怎么的就燒不進去程序了，搞了半天也找不出原因，對于開發者來說，雖然也就是多花個幾兩銀子換個芯片的事，但也是挺鬧心的，而對于大批量生產來說，經常出現這種情況可就不是個小問題了。這里總結了一些可能會搞壞你芯片的小細節，可能對苦于換芯片或者糾結于良品率的你有一些幫助。

1. 供電電壓

看到這里你也許就笑了，我系統板上的芯片供電是LDO輸出的，穩定的很，怎么會燒芯片。這就要從芯片燒寫程序的兩種方式說起：在板燒錄和座燒。

對于個人用戶或是某些特定的行業，如汽車電子，大部分都是用在板燒錄，

圖 1 在板燒錄

另一種方式工廠批量生產用的比較多，即座燒的方式，如下圖這種情況。

圖 2 座燒

對于很多開發板或者我們自己設計的系統板，調試接口的VCC一般都是直接從芯片供電引腳拉出，如果編程器供電不穩，則很容易造成芯片的過壓損壞。下圖為一款MCU的供電電壓范圍：

若編程器供電電壓不準或電壓不穩，超過了這個范圍，則芯片將很容易損壞。

座燒就更不用說了，芯片直接由編程器供電，如果編程器供電不穩，那燒錄芯片的良品率將會成為你的噩夢。

2. 芯片加密

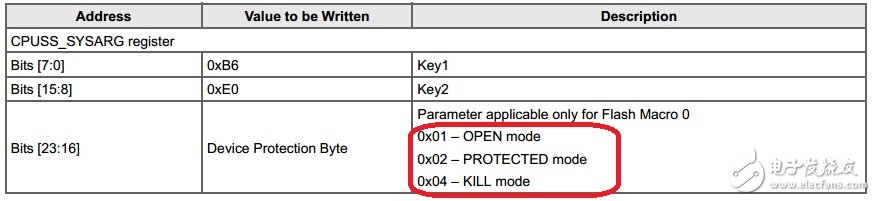

一般的開發者很容易忽略芯片為我們提供的這個重要功能，但是當你的產品要大賣的時候，這個功能就顯得尤為重要了，加密功能能有效防止你的產片代碼被抄襲。芯片加密等級一般有3級，我覺得這款Cypress的芯片手冊給出了比較明確的說明。

OPEN：芯片沒有保護，意味著你燒錄到芯片中的軟件可以被山寨者直接讀出。

PROTECTED：芯片有了讀出保護，意味著沒有人可以讀出來芯片中的數據，但是芯片可以擦除，擦除之后可以再次使用。

KILL：你的芯片被“殺死了”，和上一個級別的保護一樣，沒有人可以讀取芯片數據，但是這一次，整片擦除也不起作用了，你的芯片無法重新燒錄，但是不是真的“死了”，它還可以運行燒錄進去的程序。

需要注意的是這些保護一般都是重新上電后才會生效。

如果你哪天沒睡醒燒寫程序的時候把芯片的加密位設置成了KILL，那么恭喜你，可以換新的芯片了。

另外一種比較有意思的情況發生在大批量生產中，由于各種各樣的因素影響，芯片有時候燒到一半就被中斷了，而有些芯片的加密位恰恰是在燒錄文件的前段，對于有些燒錄器，可能會直接按燒錄文件順序燒錄，就會造成芯片已經被KILL了，但是由于燒錄中斷造成后半段的程序還沒燒進去，那這個芯片就真的廢了。一種比較可靠的燒錄方案是在最后燒錄加密位，這樣就可以有效避免燒錄中斷造成的芯片意外鎖死。

3. 編程高壓

有些OTP（一次可編程）芯片可能需要編程高壓才能將數據寫入，雖說是高壓，其實很多也就6、7V左右，再高也就十幾伏，這種程度的電壓對于我們來說比較安全，但對于很多芯片來說，已經算是高壓了，即使是需要這種電壓才能編程的一些OTP芯片，也無法長時間承受，因此有些芯片會規定高壓加載的最長時間，一旦超過這個極限，OTP區就可能會永久損壞。有些編程器會提供編程高壓的輸出功能，在燒錄的流程中自動開關編程電壓，而對于那些沒有提供編程高壓的編程器，使用時就要小心不要在編程的時候發呆走神了，一定要及時斷開編程高壓。

此外，還有很多其他的因素會損壞你的芯片，比如靜電防護是否做得到位，芯片存儲的濕度，溫度是否符合要求，芯片焊接的溫度是否過高等，要提高燒寫的良品率，就要從多個方面做工作，當然也不可忽略以上這些不易引起注意的細節。
