4.SPI Flash控制器驗證

　　SPI Flash控制器IP核在Modelsim 6.5g上能夠通過功能仿真，下面分析一下SPI Flash頁面編程操作及數據讀取操作的功能仿真。

　　4.1 頁面編程操作

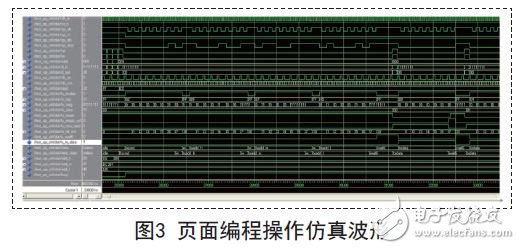

　　頁面編程操作仿真波形如圖3所示，圖中截取輸入00H和01H數據的波形，最多可連續輸入一頁 256字節數據。當用戶輸入頁面編程指令02H，狀態機進入txcmd狀態，頁編程指令02H通過spi_dout傳輸給SPI Flash.當tx_bit_cnt計數到8時，指令傳輸完畢，狀態機在等待后進入txadd_h狀態，同時tx_bit_cnt被清零，需寫入數據的對應存儲空間的起始地址高字節值89H被傳輸。當tx_bit_cnt計數到8時，高字節地址值89H被傳輸完畢，狀態機在等待后進入txadd_m狀態，同時tx_bit_cnt被清零，同上，地址中間字節67H和45H被傳輸。當add_h、add_m和add_l寄存器的值依次傳輸完畢，狀態機進入 wait6狀態，等待用戶輸入需寫入SPI Flash的數據。當用戶設定{sel，addr，wr}為10001b，狀態機進入txdata狀態，同時tx_new_data被置高，表示要傳輸新寫入的數據。在txdata狀態下，控制器將傳輸寫入的第1字節數據00H，當tx_bit_cnt計數到8時，第1字節數據00H被傳輸完畢，tx_new_data被拉低，tx_empty被拉高，表示當前沒有可傳輸?shù)臄?shù)據，狀態機進入wait6狀態，等待新數據寫入。直到用戶再次設定 {sel，addr，wr}為10001b，狀態機再次進入txdata狀態，同時tx_new_data被置高，表示寫入的第2字節數據01H將要傳輸。當tx_bit_cnt計數到8，第2字節數據傳輸完畢，tx_new_data被拉低，tx_empty被拉高，狀態機進入wait6狀態。由于 GDQ25系列SPI Flash頁面編程一次最多可寫入256字節數據，所以用戶在寫入數據時，應注意最多寫入256次數據，否則超過的數據將覆蓋開始的數據。當狀態機處于 wait6狀態而用戶想結束頁面編程時，可向控制器輸入NOP指令強制結束當前頁面編程操作。狀態機在接收到NOP指令后將進入clr_cmd狀態和 idle空閑態，等待下一條指令的到來。當頁面編程操作還沒結束時，busy將一直被置高。

　　4.2 數據讀取操作

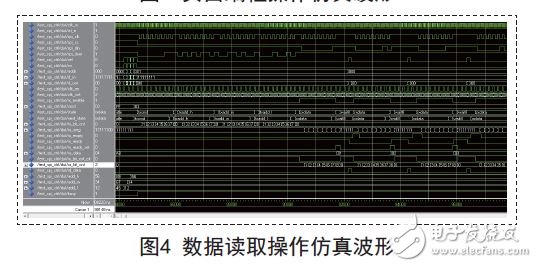

　　讀數據指令仿真波形如圖4所示。當用戶輸入讀數據指令03H，狀態機進入txcmd狀態，讀數據指令通過spi_dout傳輸給SPI Flash。

　　當tx_bit_cnt計數到8時，指令傳輸完畢，狀態機等待后進入txadd_h狀態，傳輸要讀出數據所在存儲空間起始地址的高字節，同時tx_bit_cnt清零，以為下一個傳輸作準備。地址高字節寄存器add_h數值56H通過spi_dout 傳輸給SPI Flash，當tx_bit_cnt計數到8時，狀態機進入txadd_m狀態，傳輸?shù)刂分虚g字節，同理，控制器在狀態txadd_m和狀態 txadd_l狀態下完成傳輸?shù)刂分虚g字節34H和地址低字節12H.當24位地址傳輸完畢，狀態機在等待后進入rxdata狀態，接收從spi_din 輸入的第一字節數據01H.當rx_bit_cnt計數到8時，控制器完成第1字節數據的接收，rx_data顯示為01H，狀態機狀態轉換為wait8 狀態，等待用戶設定{sel，addr，wr}以接收第2字節。當用戶設定{sel，addr，wr}為10000b時，狀態機再次進入rxdata狀態，接收從spi_din輸入的第2字節數據02H，同時rx_ready被拉低，rx_empty被拉高，rd_data被拉高，表示將要讀出新輸入的數據。當rx_bit_cnt計數到8時，第2字節數據接收完畢，rx_ready被拉高，rx_empty為低，rd_data顯示新接收的字節數據 02H，狀態機經等待后重新進入wait8狀態，等待用戶再次設定{sel，addr，wr}值，接收第3字節數據值，同理，可讀出SPI Flash內部所有數據。

　　當狀態機處于wait8狀態而用戶想退出讀數據操作時，可向控制器輸入NOP指令強制結束當前讀數據操作。狀態機在接收到NOP指令后將進入clr_cmd狀態和idle空閑態，等待下一條指令的到來。當讀數據操作還沒結束時，busy將一直置高。

　　5.結語

　　目前SPI Flash控制器IP核已經在XUPV5-LX110T FPGA開發板上通過硬件測試，并且將作為功能模塊應用于SOC芯片設計。實踐證明，基于FPGA的SPI Flash控制器能夠簡化SPI Flash讀寫操作流程，從而提高SPI Flash的讀寫速度，而操作時不占用CPU資源的特點，將使SPIFlash的讀寫更有優勢。
