對于3D建模這件事，姑莫論正版軟件高昂的銷售價格，作為工程師的你曾否因?yàn)檐浖牟僮鞣睆?fù)而頭痛？面對客戶的繁復修改，相信你也會因?yàn)檫@種反復的修改操作而煩躁。一些簡單操作、易于上手、又免費的的3D建模軟件，相信是廣大工程師最期望的產品。全球領先的電子與維修產品高端服務分銷商RS Components聯合3D建模軟件的領先供應商SpaceClaim共同開發了一款新型的免費3D建模軟件DesignSpark Mechanical，旨在幫助工程師進行快速建模。

　　在9月12號，RS Components在北京舉行了新品發布會，詳細介紹了這款3D建模軟件，下面就讓我來給大家介紹一下這款極具創新的產品。

　　簡單的操作，強大的功能

　　對于設計工程師而言，學習傳統的3D CAD工具會耗費大量的時間，同時還得面對高高的成本，最主要就是在面對客戶的修改需求的時候，會顯得比較麻煩，而Mechanical這款產品較市面上的產品反其道而行之，不僅免費，同時還具有簡單易用的特性，工程師不但可以花費極少的時間去精通該軟件，并能夠從快速的3D建模和產品設計中獲益。

RS Components技術營銷總監Mark Cundle在介紹DesignSpark ?Mechanical
?

　　如上圖所示，Mechanical使用以上四個工具——拉、移、填、聯，就可以滿足創建和編輯形狀來滿足所有的需求。這就可以體現出DesignSpark Mechanical所標榜的“容易使用”。這是其他3D建模軟件不能企及的方便。

　　這款軟件還應用了一個叫做“直接建?！钡膹?qiáng)大方法，這種方法有異于傳統的基于特征或參數的3D CAD軟件。

　　根據Mark在會上的介紹，對于基于特征的CAD建模而言，是從更小的獨立部件來構建設計，所創的主從關系可使多種工程師工作于相同的設計，最后會輸出高度精確的一套藍圖。但這種設計的一個弊端就在于當工程師需要修改的時候，一個特征的修改會導致相關的特征的改變，這樣就會導致了整個設計的連鎖反應。這就是基于特征的CAD的要害所在，不適宜做單個任務。

　　而DesignSpark Mechanical則完全不同，它運用簡單的手勢實現實時修改和即時反饋，使工程師和其他人能夠穿件幾何模型，并能夠輕易的以3D形式探索創意和產品概念。除了運用常見的Windows快捷鍵入剪切/粘貼、撤銷/恢復等功能之外，所以的基本設計都可以輕松完成，只需要使用上面提到的四個工具，就可以很直觀的進行設計。

　　Mechanical還可以在產品開發程序中用作3D補充工具，以創建初期的概念設計，例如與現在已在使用的3D CAD工具同時使用，能夠允許在數秒內進行修改和增補，從而消除初期設計過程的瓶頸，無需等待CAD部門使用傳統3D工具對設計進行修改。

　　總得說來，整個產品正如RS Components技術市場不全球負責人Mark Cundle表示：“DesignSpark Mechanical的發布，不但開創了同類3D軟件的免費使用先河，同時在使用過程中可以免除使用傳統開發程序帶來的許多耗時的返修工作。

　　相信到這里，大家對這樣一款強大的產品會有期待，但如果僅是這樣，那我們就會低估了RS Components的能力。下面我們繼續來介紹一下Mechanical是怎樣整合整個設計流程的。

　　設計流程的承上啟下

　　我們知道，在進行電子產品的建模設計的時候，會考慮到前面PCB板布局和后期的產品設計的融合，如果中間出現了設計跟客戶需求搭配不上的問題，對于3D建模工程師和PCB設計工程師來說，都是一個需要著重考慮的問題。而Design Spark Mechanical就很輕易的解決了這樣的問題。

　　在設計中，除了直接導入零件的3D模型外，還有一個方式就是從PCB文件導入，驗證電路板的尺寸是否適合現有的外殼，驗證安裝孔的位置和任何較大的組件或接口連接器的放置。

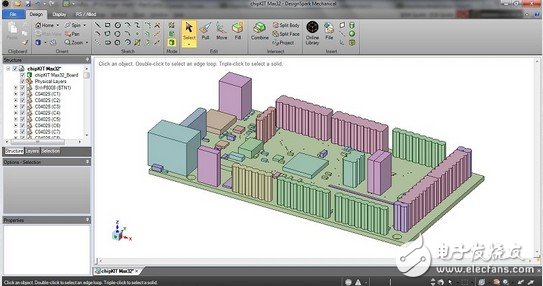

Mechanical已導入的設計圖

　　DesignSpark Mechanical 導入中間數據格式 （IDF）文件，這常用於把ECAD連接到MCAD. 此文件格式支持所有流行的PCB設計軟件。當從ECAD軟件導出時，實際上會有兩個單獨的輸出文件：

　　路板文件 - 電路板的文件（雖然它不只包含電路板的信息）。文件擴展名是 .idb

　　庫文件 - 在電路板文件所使用的元件信息。文件擴展名是 .idl

　　注意：無論是*.idb或*.idl文件都應保存在同一文件夾內以確保導入正確

　　然后就可以從Mechanical導入相關文件（關于之前的IDF文件導出和Mechanical文件的導入，可以從官網上查找到）。

　　這樣是不是很直觀的看到效果呢？

　　根據RS的介紹，Design Spark的在線元件庫上有多達38000多款3D模型，Mechanical的工程師能以免費的專業級建模工具快速進行端對端的設計。

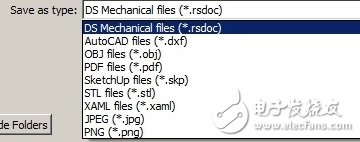

　　DesignSpark Mechanical的導出文件除了傳統的AUTOCAD、OBJ、STL等格式（如下圖）。

　　還可以提供3D打印所需的格式，直接應用于3D打印機上面，這也算是緊接潮流的一方面。

　　對于設計，是這樣的簡便，而對于一個產品來說，設計的目的就是為了將其生產出來，然后推向市場，而當中就要設計到購買所需的元器件的問題，這樣就回到了RS Components的主營業務上來。

　　根據介紹，Mechanical還可以導出設計產品所需要的物料單（BOM），然后再給相關的元器件進行報價，同時還可以按照提供的指示進行在線購買，使工程師從設計到完稿再到購買原料生產都不需要其他額外的接觸。這樣的過程已經大大簡化了我們以前生產一個產品所需要的流程。這也是RS Components力推這款元件的原因。

　　根據數據顯示，目前全球使用3D CAD軟件的工程師約有150萬，他們可以直接從Mechanical工具中明顯受益，而還沒用到3D CAD軟件的工程師有2000多萬，那么這么一款簡便快捷的設計工作，對于有設計需要而又不想花費大量時間去學習復雜的CAD工具的“懶人”來說，是一個不錯的選擇。
