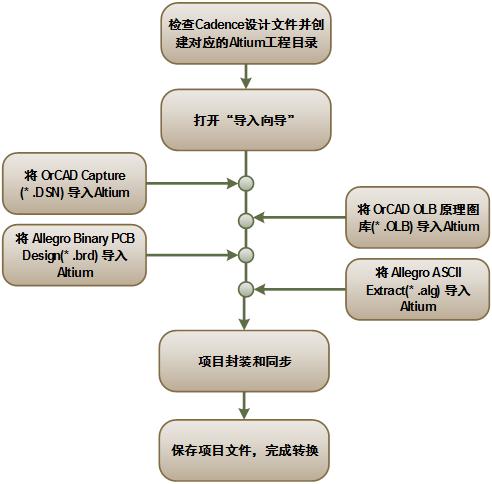

本篇文章主要介紹了PCB項目在不同開發平臺之間進行轉換的相關信息。Altium Designer 對基于不同開發平臺開發的PCB項目都可以進行無縫轉換，整個轉換的過程操作簡單，各種平臺的支持范圍廣泛。開發人員可以利用Altium Designer 對不同平臺的PCB項目進行二次編輯提供了極大的便利。本篇文章內容包括作為PCB設計人員在設計過程中對于開發平臺本身應當關注的問題有哪些。Altium Designer 對比Cadence開發平臺優勢在哪里，將PCB項目從Cadence平臺轉換到Altium Designer平臺主要步驟有哪些。

從Cadence到Altium Designer的轉換

今天的電子工程師在產品的設計中面臨越來越多的挑戰，并且未來還會持續這一趨勢；

作為使用Cadence的工程師或PCB設計人員，您應當對這些問題了如指掌，并且還應清楚您當前工具的優勢功能；

您目前可能正面臨哪些設計挑戰：您是否確定您的PCB Layout 完全體現了原理圖的設計意圖，而無需在修正上花費大量的時間？您是否確保最終產品跟機械外殼能夠完美的匹配？您是否能夠在較短的時間內就能熟練的應用設計軟件，而無需花費大量的時間和精力去學習和適應設計工具？

Altium在為工程師和設計團隊提供統一的一體化產品設計平臺方面具有明顯的優勢，該平臺可針對元器件選擇、原理圖設計、PCB Layout、產品外觀尺寸及對機械件的匹配進行優化，并生成制作、裝配文檔。

Altium的歷史：

Altium一直專注于提供最新的、易于使用的、性能增強的的PCB設計工具：

1985年，Nick Martin 創建Altium Designer的首個版本- Protel PCB，開創Altium公司；

1988年，Altium 發布AutoTrax (提供自動布線、自動移位和照片繪圖功能)；

1994年，Altium 提出客戶端/服務器端架構，以整合各種EDA設計工具；

1998年，Altium 發布Protel 98 -- 針對Microsoft Windows NT/95/98的全套32位設計組件。

2004年，Altium 發布Protel DXP — 一款完整提供PCB設計工具集的產品；

2006年，Altium 發布了Altium Designer 6，世界上首個原生3D PCB設計軟件

2010年， Altium發布Altium Designer 10 — 結合Vault技術的新一代PCB設計系統；

2013年，Altium 引入軟硬結合板設計功能，并顯著提高其PCB設計軟件的性能和穩定性；

2018年，Altium 將引入64位體系結構和多線程，實現了在PCB設計中更好的穩定性、更快的速度。

Altium的特色

Altium Designer能夠幫助您高效率地設計出最優的電子產品。利用Altium Designer 設計電子產品，電子工程師和小型團隊能夠以最實惠的價格解決PCB設計中面臨的各種問題，您將體驗到：

一體化的設計環境，所有設計工作在一個軟件中就可以完成

Altium Designer集成了電子產品PCB從概念到制造生產整個流程所需的所有工具。您可以在其統一設計環境中的各個設計編輯器之間進行無縫的設計數據移植和交換。無論您是原理圖捕獲、PCB布局布線還是查看MCAD約束條件，Altium Designer都可以提供一個無縫銜接的設計工作流程，為您帶來獨特的設計體驗。

原生 3D PCB 設計環境

PCB板的真實三維和實時渲染的視圖，包括通過直接連接STEP 模型實現的MCAD-ECAD協同設計、實時的3D 安全間距檢查、二維和三維模式的顯示配置、正交投影以及二維和三維PCB模型的紋理渲染。3D電路板形外框和元件模型編輯。PCB編輯器也支持導入機械外殼，從而實現精確的3D違規檢測。

支持軟硬結合板的PCB設計

可以輕松地定義材料選擇，智能地完成軟硬結合板的布局和布線，在美觀的、原生3D PCB中展現您的設計作品。

規則簡單，上手容易

簡單易學的PCB設計規則，可使您在非常短的時間內熟練掌握Altium Designer的使用方法，讓您有更多的時間進行PCB設計，而不是花費大量時間去熟悉PCB的設計工具。

簡單易設置的快捷鍵

在Altium Designer里客制化快捷鍵非常簡單，只需通過DXP-> Customize…，然后點擊相應的按鈕，進行簡單設置即可，而無需熟悉腳本語言。熟練使用快捷鍵比您用按鍵或是鼠標點擊菜單或圖標更加省時、方便，可以明顯縮短您的設計時間。

兼容了多種工具軟件，可輕松導入多種PCB設計文件

利用導入向導，可以輕松地導入來自于OrCAD、Allegro、PADS、DxDesigner、Cadstar、PCAD、CircuitMaker、Protel等工具的設計文件和庫文件。

強大的版本兼容性

Altium Designer 可以向下兼容其自身任何版本的項目文件。

簡單易學的拼版功能

使用Altium Designer ，可以輕松地將多個單獨的板子合并到一個板子中進行拼版，以節省您打樣的費用。

豐富的庫資源

Altium Designer自帶了大量的集成庫，同時網絡上可供下載的Altium Designer庫資源也遠遠多于其他的PCB工具，使用它將大大節省您制作庫文件的時間。

超級方便的幫助文檔和論壇支持

Altium Designer具有龐大的使用群體，無論您在設計中遇到任何問題，很容易在幫助文檔或是論壇中搜索到相應的解決方法?；蚴侵苯痈业募夹g支持聯系，我們將熱心而迅速的解決您的各種問題。
