簡要分析Thread的通用GPIO設備驅動

1 本文的目的和結構

1.1 本文的目的和背景

為了給用戶提供操作GPIO的通用API，方便應用程序開發，RT-Thread中引入了通用GPIO設備驅動。并提供類似Arduino風格的API用于操作GPIO，如設置GPIO模式和輸出電平、讀取GPIO輸入電平、配置GPIO外部中斷。本文說明了如何使用RT-Thread的通用GPIO設備驅動。

1.2 本文的結構

本文首先描述了RT-Thread 通用GPIO設備驅動的基本情況，接下來給出了在正點原子STM32F4探索者開發板上驗證的代碼示例，最后詳細描述了通用GPIO設備驅動API的參數取值和注意事項。

2 問題闡述

RT-Thread提供了一套簡單的I/O設備管理框架，它把I/O設備分成了三層進行處理：應用層、I/O設備管理層、硬件驅動層。應用程序通過RT-Thread的設備操作接口獲得正確的設備驅動，然后通過這個設備驅動與底層I/O硬件設備進行數據（或控制）交互。RT-Thread提供給上層應用的是一個抽象的設備操作接口，給下層設備提供的是底層驅動框架。對于通用GPIO設備，應用程序既可以通過設備操作接口訪問，又可以直接通過通用GPIO設備驅動來訪問。一般來說，我們都是使用第二種方式，那么如何在RT-Thread中使用通用GPIO設備驅動從而操作GPIO呢？

圖A. 1 RT-Thread設備管理框架

3 問題的解決

本文基于正點原子STM32F4探索者開發板，給出了通用GPIO設備的具體應用示例代碼，包含管腳輸入、輸出和外部中斷的使用方法。由于RT-Thread上層應用API的通用性，因此這些代碼不局限于具體的硬件平臺，用戶可以輕松將它移植到其它平臺上。

正點原子 STM32F4 探索者開發板使用的MCU是 STM32F407ZET6，板載2顆LED和4個獨立按鍵。LED分別連接到MCU的GPIOF9、GPIOF10，KEY0按鍵連接到GPIOE4，KEY1按鍵連接到GPIOE3，KEY2按鍵連接到GPIOE2，WK_UP按鍵連接到GPIOA0，2顆LED均為低電平點亮，獨立按鍵KEY0、KEY1、KEY2按下為低電平；WK_UP按下為高電平。

圖A. 2 實驗用正點原子開發板

3.1 準備和配置工程

1. 下載 RT-Thread 源碼 https://github.com/RT-Thread/rt-thread

2. 進入 rt-threadspstm32f4xx-HAL 目錄，在 env 命令行中輸入menuconfig，進入配置界面，使用 menuconfig 工具（學習如何使用）配置工程。

1）在menuconfig配置界面依次選擇RT-Thread Components ---》 Device Drivers ---》 Using generic GPIO device drivers，如圖所示：

圖A. 3 menuconfig中開啟GPIO驅動

2）輸入scons --target=mdk5 -s

命令生成mdk5工程。將本應用筆記附帶的main.c替換掉bsp中的main.c，如圖所示：

圖A. 4 加入測試代碼

3）編譯，下載程序，在終端輸入list_device命令可以看到pin device、類型是Miscellaneous Device就說明通用GPIO設備驅動添加成功了。

圖A. 5 查看pin設備

下面是3個通用GPIO設備驅動API應用示例，分別是：GPIO輸出、GPIO輸入、GPIO外部中斷，這些代碼在正點原子STM32F4探索者開發板上驗證通過。

3.2 GPIO輸出配置

示例1：配置GPIO為輸出，點亮LED。根據原理圖，GPIOF9連接到了板載紅色LED，絲印為DS0；GPIOF10連接到了板載綠色LED，絲印為DS1。GPIOF9輸出低電平則點亮DS0，GPIOF9輸出高電平則DS0不亮；GPIOF10輸出低電平則點亮DS1，GPIOF10輸出高電平則DS1不亮。

簡要分析Thread的通用GPIO設備驅動

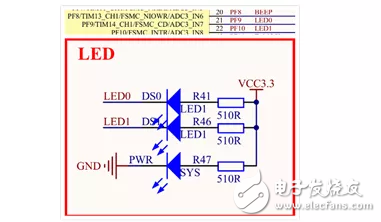

圖A. 6 LED原理圖

#define LED0 21 //PF9--21，在 drv_gpio.c 文件 pin_index pins［］中查到 PF9 編號為 21

#define LED1 22 //PF10--21，在 drv_gpio.c 文件 pin_index pins［］中查到 PF10 編號為 22

void led_thread_entry（void* parameter）

{

//設置管腳為輸出模式

rt_pin_mode（LED0， PIN_MODE_OUTPUT）;

//設置管腳為輸出模式

rt_pin_mode（LED1， PIN_MODE_OUTPUT）;

while （1）

{

//輸出低電平，LED0 亮

rt_pin_write（LED0， PIN_LOW）;

//輸出低電平，LED1 亮

rt_pin_write（LED1， PIN_LOW）;

//掛起 500ms

rt_thread_delay（rt_tick_from_millisecond（500））;

//輸出高電平，LED0 滅

rt_pin_write（LED0， PIN_HIGH）;

//輸出高電平，LED1 滅

rt_pin_write（LED1， PIN_HIGH）;

//掛起 500ms

rt_thread_delay（rt_tick_from_millisecond（500））;

}

在線程入口函數led_thread_entry里首先調用rt_pin_mode設置管腳模式為輸出模式，然后就進入while（1）循環，間隔500ms調用rt_pin_write來改變GPIO輸出電平。

下面是創建線程的代碼：

rt_thread_t tid;//線程句柄

/* 創建led線程 */

tid = rt_thread_create（“l(fā)ed”，

led_thread_entry，

RT_NULL，

1024，

3，

10）;

/* 創建成功則啟動線程 */

if （tid ！= RT_NULL）

rt_thread_startup（tid）;

編譯、下載程序，我們將看到LED間隔500ms閃爍的現象。

3.3 GPIO輸入配置

示例2：配置GPIOE3、GPIOE2為上拉輸入，GPIOA0為下拉輸入，檢測按鍵信號。根據原理圖，GPIOE3連接到按鍵KEY1，按鍵被按下時GPIOE3應讀取到低電平，按鍵沒有被按下時GPIOE3應讀取到高電平；GPIOE2連接到按鍵KEY2，按鍵被按下時GPIOE2應讀取到低電平，按鍵沒有被按下時GPIOE2應讀取到高電平；GPIOA0連接到按鍵WK_UP，按鍵被按下時GPIOA0應讀取到高電平，按鍵沒有被按下時GPIOA0應讀取到低電平。

簡要分析Thread的通用GPIO設備驅動
圖A. 7 按鍵原理圖

#define KEY1 2 //PE3--2，在 drv_gpio.c 文件 pin_index pins［］中查到 PE3 編號為 2

#define KEY2 1 //PE2--1，在 drv_gpio.c 文件 pin_index pins［］中查到 PE2 編號為 1

#define WK_UP 34 //PA0--34，在 drv_gpio.c 文件 pin_index pins［］中查到 PA0 編號為 34

void key_thread_entry（void* parameter）

{

//PE2、PE3設置上拉輸入

rt_pin_mode（KEY1， PIN_MODE_INPUT_PULLUP）;

rt_pin_mode（KEY2， PIN_MODE_INPUT_PULLUP）;

//PA0設置為下拉輸入

rt_pin_mode（WK_UP， PIN_MODE_INPUT_PULLDOWN）;

while （1）

{

//檢測到低電平，即按鍵1按下了

if （rt_pin_read（KEY1） == PIN_LOW）

{

rt_kprintf（“key1 pressed！ ”）;

}

//檢測到低電平，即按鍵2按下了

if （rt_pin_read（KEY2） == PIN_LOW）

{

rt_kprintf（“key2 pressed！ ”）;

}

//檢測到高電平，即按鍵wp按下了

if （rt_pin_read（WK_UP） == PIN_HIGH）

{

rt_kprintf（“WK_UP pressed！ ”）;

}

//掛起10ms

rt_thread_delay（rt_tick_from_millisecond（10））;

}

在線程入口函數key_thread_entry里首先調用rt_pin_mode設置管腳GPIOE3為上拉輸入模式。這樣當用戶按下按鍵KEY1時，GPIOE3讀取到的電平是低電平；按鍵未被按下時，GPIOE3讀取到的電平是高電平。然后進入while（1）循環，調用rt_pin_read讀取管腳GPIOE3電平，如果讀取到低電平則表示按鍵KEY1被按下，就在終端打印字符串“key1 pressed！”。每隔10ms檢測一次按鍵輸入情況。

下面是創建線程的代碼：

rt_thread_t tid;

/* 創建key線程 */

tid = rt_thread_create（“key”，

key_thread_entry，

RT_NULL，

1024，

2，

10）;

/* 創建成功則啟動線程 */

if （tid ！= RT_NULL）

rt_thread_startup（tid）;

編譯、下載程序，我們按下開發板上的用戶按鍵，終端將打印提示字符。

3.4 GPIO中斷配置

示例3：配置GPIO為外部中斷模式、下降沿觸發，檢測按鍵信號。根據原理圖，GPIOE4連接到按鍵KEY0，按鍵被按下時MCU應探測到電平下降沿。

#define KEY0 3 //PE4--3，在gpio.c文件pin_index pins［］中查到PE4編號為3

void hdr_callback（void *args）//回調函數

{

char *a = args;//獲取參數

rt_kprintf（“key0 down！ %s ”，a）;

}

void irq_thread_entry（void* parameter）

{

//上拉輸入

rt_pin_mode（KEY0， PIN_MODE_INPUT_PULLUP）;

//綁定中斷，下降沿模式，回調函數名為hdr_callback

rt_pin_attach_irq（KEY0， PIN_IRQ_MODE_FALLING， hdr_callback，（void*）“callback

args”）;

//使能中斷

rt_pin_irq_enable（KEY0， PIN_IRQ_ENABLE）;

}

在線程入口函數irq_thread_entry里首先調用rt_pin_attach_irq設置管腳GPIOE4為下降沿中斷模式，并綁定了中斷回調函數，還傳入了字符串“callback args”。然后調用rt_pin_irq_enable使能中斷，這樣按鍵KEY0被按下時MCU會檢測到電平下降沿，觸發外部中斷，在中斷服務程序中會調用回調函數hdr_callback，在回調函數中打印傳入的參數和提示信息。

下面是創建線程的代碼：

rt_thread_t tid;//線程句柄

/* 創建irq線程 */

tid = rt_thread_create（“exirq”，

irq_thread_entry，

RT_NULL，

1024，

4，

10）;

/* 創建成功則啟動線程 */

if （tid ！= RT_NULL）

rt_thread_startup（tid）;

編譯、下載程序，我們按下按鍵KEY0，終端將打印提示字符。

3.5 I/O設備管理框架和通用GPIO設備聯系

RT-Thread自動初始化功能依次調用rt_hw_pin_init ===》 rt_device_pin_register ===》 rt_device_register完成了GPIO硬件初始化。rt_device_register注冊設備類型為RT_Device_Class_Miscellaneous，即雜類設備，從而我們就可以使用統一的API操作GPIO。

圖A. 8 通用GPIO驅動和設備管理框架聯系

更多關于I/O設備管理框架的說明，請參考《RT-Thread編程手冊》第 6 章 I/O設備管理，在線查看地址：https://www.rt-thread.org/document/site/zh/1chapters/06-chapter_device/?
