隨著物聯網技術的興起，現在的電子產品搭載無線通訊功能是越來越普遍了，而無線通訊技術是依賴于PCB上的射頻電路來實現的，并且需要專業的設計和仿真分析工具?，F(xiàn)將模組射頻電路PCB設計分享給大家。
走線原則

對于自身沒有連接器的模塊，需通過 RF 走線和天線饋點或者連接器連接，所以 RF 線推薦走微帶線， 越短越好，差損控制在 0.2dB 以內，并且阻抗控制在 50Ω。

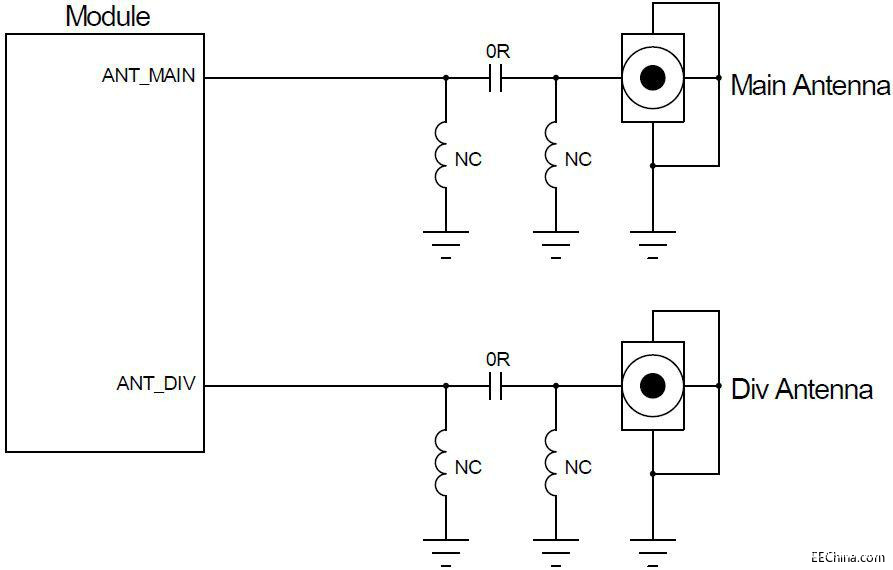

在模塊和天線連接器（或饋點）之間預留一個π型電路（兩個并行器件接地腳要直接接到主地）供天線調試。

在 PCB 走線時，此信號走線控制 50Ω。產品的射頻性能與此走線密切相關。在 PCB 板上影響此走線阻抗的因素如下：

?走線的寬度和厚度

?介質介電常數和厚度

?焊盤的厚度

?與地線的距離

?附近的走線

阻抗設計

兩個天線接口的 RF 信號線阻抗都需要控制 50Ω。在實際應用中根據 PCB 的其他參數如參考層厚度、層數和疊層等都會影響到 RF 的走線方式，不同的情況參考 GND 層不一樣，走線差距也將很大。

3W 原則

多層板設計天線 RF 信號在 PCB 上走線時，首先考慮的是滿足基本的“3W 原則”。為了減少線間串?dāng)_，應保證線間距足夠大，如果線中心距不少 3 倍線寬時，則可保持 70%的線間電場不互相干擾，稱為“3W 原則”。

3W 原則示意圖

射頻 PCB Layout 部分

?射頻走線盡量做50歐姆阻抗，如果無關做到，應將射頻走線寬度保持在0.5mm~1mm距地安全距離也要保持在0.5mm~1mm，周?chē)驖M地孔

?射頻座子的地建議盡量?jī)艨?/p>

?過孔焊盤建議用淚滴結束

射頻走線應盡量遠離電源，SIM卡，時鐘，高速數字信號；保其不對周?chē)骷a(chǎn)生的影響，所以在天線周邊建議客戶不要放其他元器件，并且 PCB 上的走線盡可能遠離 RF 部分。

射頻走線應盡量短，遇彎需走蛇形線或圓弧，周?chē)虻乜祝?/p>

兩層板阻抗設計

因?yàn)榇蟛糠挚蛻舳嘤杏秒p面板進行設計，所以針對兩層板典型的 1.6mm，1.0mm 厚度 PCB 設計做實例說明：

案例一：PCB 板厚 1.6mm

考慮到 PCB 板厚的影響，要完全符合 3W 原則很難實現，既要保證 50Ω走線，又要確

射頻走線過長時，模塊測和天線測建議預留匹配電路

如果板上空間富裕，優先通過布局實現RF走線的短和直，如果布局空間不允許，需要拐角走線，一定避免直角或45°拐角走線，要走圓弧走線，如果實在要走直角了，可以通過放置元件通過元件的擺位的方式來替代走線來做90°角的轉折，這樣可以最大化避免阻抗突變?cè)斐傻男盘?hào)反射影響。

?

兩層板阻抗設計

因?yàn)榇蟛糠挚蛻舳嘤杏秒p面板進行設計，所以針對兩層板典型的 1.6mm，1.0mm 厚度 PCB 設計做實例說明：

案例一：PCB 板厚 1.6mm

考慮到 PCB 板厚的影響，要完全符合 3W 原則很難實現，既要保證 50Ω走線，又要確保其不對周?chē)骷a(chǎn)生的影響，所以在天線周邊建議客戶不要放其他元器件，并且 PCB 上的走線盡可能遠離 RF 部分。

經過我們大量實際驗證，以下設計可以保證 RF 阻抗控制在 50Ω左右，并且受到影響最?。?/p>

RF 線寬 43mil，離旁邊的地（藍色）的距離是 8mil，射頻走線的正下方是 RF 線參考層，通常為完整的地（紅色）。 RF 線四周需完整的地保護，并且沿著走線方向盡量多打地孔。在射頻走線及其參考地周?chē)?，不建議有其他任何走線或器件。

50Ω阻抗的理論計算：

阻抗計算工具示意圖（單位 mil）

Er1，T1，C1，C2，CEr 參數一般由 PCB 板廠確認，每個 PCB 板廠的工藝和材質有略微差異，需要和 PCB 板廠確認。

H1 為 PCB 厚度，W1 為線寬，D1 為線到旁邊 GND 的距離。 實際生產中要考慮誤差。案例二 PCB 板厚 1.0mm PCB 板厚 1.0mm 時，RF 在 PCB 上線寬是 35mil，線到旁邊的 GND 的間距是 8mil。

四層板阻抗設計

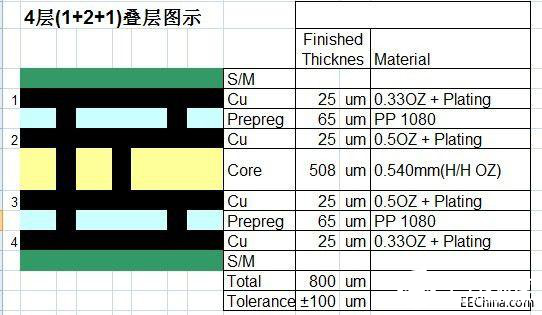

四層板，板厚 1.0mm，RF 線走在表層 Lay1，參考 Lay2（GND 層）。不同 PCB 板廠的疊層會有不同，以下圖的 4 層板的疊層為例：

層板疊層厚度示意圖

Lay 1 到 Lay 2 的厚度是 65um，RF 走線 4mil，RF 到兩邊 GND 的距離大于 3 倍的 RF線寬。Lay 1 藍色，紅色是 Lay 2 層，高亮部分是 RF 線。

RF 走線示意圖

50Ω阻抗的理論計算：

D1 的值在大于 3 倍的 W1 以后，對阻抗的影響就很微弱。

四層板阻 TOP 層走線抗計算示意圖

? ? ? ? 以上是我們?cè)谀＝M開發項目中硬件電源設計過程中的一些經驗累積，希望您在項目開發過程中少走彎路，順利完成開發任務。最后介紹我們奇跡物聯，我們產品涵蓋了基于eSIM技術的2G,4G,NB模組，并且還為客戶提供模組相關的硬件設計資料和評審服務，幫助客戶快速完成項目開發，迅速搶占物聯網市場。

?
