　　1 概述

　　HT3670C本身帶有18種器械的廣泛音域，并注入了36個韻律，可提供特殊的音響柔度總量，另外，還有便于調節節拍的音量鍵控。這種高品質的CMOS VLSI除具有重播和解調基調(demo key)功能外，還可外部音鍵墊整調節以及對內部音響處理電路進行控制。HT3670嵌入了完整功能的8-bit微控制器，因而可為多變和多功能的音響輸出提供控制。其音響輸出則通過4聲道電子音調合成器(Electronic Tone Synthesizer，簡寫為ETS)和2信道音響處理電路來提供。

?

　　2 內部結構及封裝

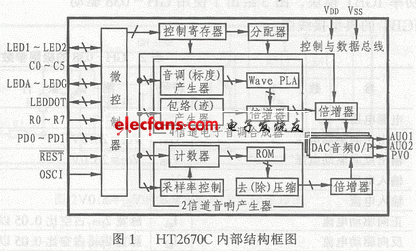

　　HT3670C內部電路主要包括微控制器、控制寄存器、分配器、4信道電子音調合成器、2信道音響產生器、倍增器和數模轉換器(DAC)音頻輸出/處理(OIP)電路等，其結構框圖如圖1所示。

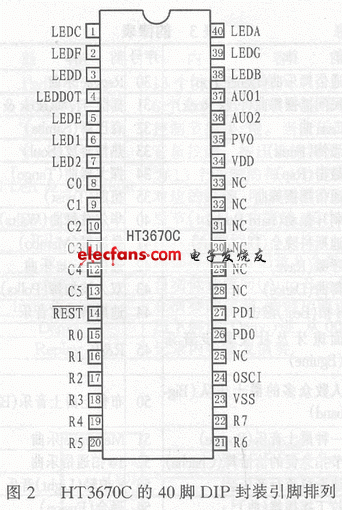

　　HT3670采用40腳DIP封裝，其引腳排列如圖2所示。表1給出了它的引腳功能說明。

?

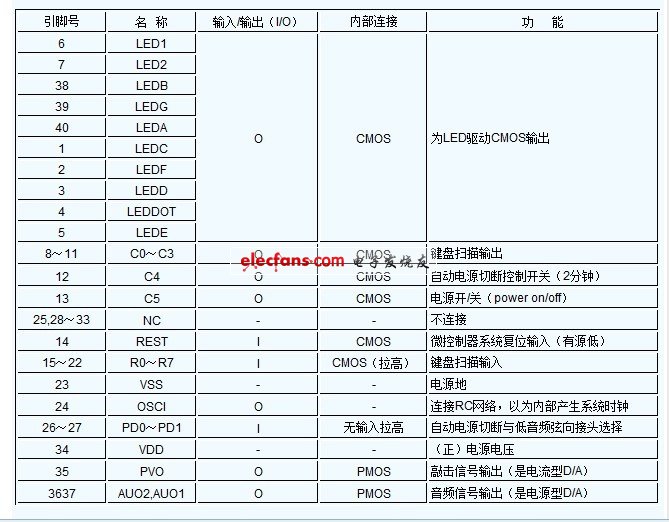

　　表1 引腳及焊點功能描述

?

　　3 特點及功能

　　3.1 主要特點

　　電子鼓電路TH3670C及應用

　　HT3670C主要特點如下：

　　●低工作電壓(VDD)：3.3V～5.2V;

　　●高系統頻率：3.58MHz;

　　●采用RC型振蕩器;

　　●低待機電流(ISTB)：2μA(典型值);

　　●具有三路8-bit D/A音頻輸出;

　　●內嵌“Holtek”8-bit微控制器;

　　●具有四信道旋律處理和兩信道音響處理能力;

　　●采用八電平主音量控制;

　　●運用功率開/關指示樂譜;

　　●2分鐘自動切斷報警聲響;

　　●具有36個韻律和18種敲擊效果;

　　●具有兩個7段LED驅動能力;

　　●節拍可調。
