半導體行業目前由幾大市場驅動，最大的是移動。一個有趣的資料顯示，2014年到2015年手機數量增長26%，出貨量達到19億臺。全世界也不過有43億的手機用戶，這就意味著手機的替換率已經達到50%。全球的手機流量預計在5年時間增長10倍，從2014年的30EB達到2019年的292EB。

　　未來，比手機更有發展前景的是什么？答案是物聯網、汽車和高性能計算（HPC）。讓我們先從物聯網市場分析，據預測從2013年到2018年物聯網的復合增長率是21%。因為99.4%的設備還是沒有連接起來，因此這個市場的成長機會很大，到2022年預計所有家庭會擁有達到500億智能設備，你每次眨眼就意味著物聯網設備以10億為單位變成現實。

　　對于汽車行業來說，中期內機會最大的是無人駕駛或者是高級輔助駕駛（ADAS）。谷歌的無人駕駛汽車已經能行駛超過2M英里（16個小事故，所有的失誤都是其它車造成的。） Delphi和奧迪能開車從美國的舊金山到紐約。特斯拉將會在它的所有汽車中配置自動駕駛儀。一項有趣的潛在變化是，自動車輛可能會帶來所有權的問題。如果你可以按照需要擁有一輛汽車，你還完全擁有它嗎？你的汽車計劃在十年內可能像你的手機計劃一樣，各種選擇權取決于應用。

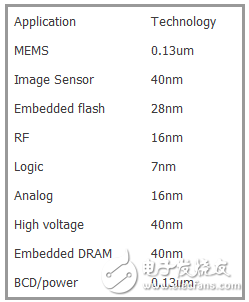

　　高性能計算（HPC）需要為所有的移動設備提供后端平臺，一般是大數據中心，我們稱為云端。低延時和本地化意味著移動設備需要提供本地化服務，但是低延時在連接到數據中心也是必備條件。這就意味著所有的基站短周期內都需要升級，大概會有數百萬。臺積電為不同類型的硅片提供寬范圍的處理器。制程節點使得生產流程升級，和批量生產是一個節點（有時候是兩個）。

　　2014到2015年，臺積電研發費用整體同比上漲19%，2014年是1.9美元，2015年會達到2.2美元。OIP增長目前已經超過200 PDKs，7500個技術文件和8500個IP模塊。晶片使得2014到2015年IP符合增長率達到22%。資本支出高達10%到16%，從2014年的105億美元達到2015年的110億美元?？偖a(chǎn)量是每月1600萬8寸晶片，每年上漲12%，每天增長超過20000片。

　　新制程增長比以往都快，其中40nm用了35個月，28nm用了22個月，20nm只用了3個月，16nm更新會更快。按照這樣的速率，產品批量生產會更神速。最新的關鍵制程是16FFC，它是第三代16nm制程。速度相對于28nm加快了65%，相對于20nm加快了40%。功耗相對于28nm節省了70%，相對于20nm節省了60%，電壓可以低到0.55V。臺積電一再表示，16FFC將是一個生命周期很長的節點，因此16FFC的晶體管比28nm都便宜。設計規則是一樣的，因此遷移和IP設計都是相當簡單的。新的庫將會允許電壓降低至0.4V，專注于減少非高斯變異。

　　相對于16FF+，20nm技術有50%的改變，其中性能提高20%或者功耗降低40%。有3種不同的Vt和柵極長度偏差，覆蓋大范圍的泄漏或速度信封。10nm SRAM確實很好，SERDES能以56 Gbps運行，比16 FF+并行轉換器運行功率效率高22%。7nm相對于10nm速度會提升10%到50%，或者功耗節省25%到30%，密度是原來的1.6倍。批量生產將在2017年Q1開始。最初的庫是為移動設計的，但是第二代庫會針對HPC配有更高的蜂窩。特殊的SRAM也是為HPC配備的，性能提升25%。已經有一顆ARM Cortex-A57測試芯片顯示具有40%到45%的性能提升。

　　但是工藝發展之路并未結束，臺積電還在繼續研究Ge FinFET，III-V NFET，gate-all-around納米線，二維晶體，自組裝，multi-e-beam直接寫入，逆計算光刻，當然還有EUV。臺積電達到了90w的內部源動力，ASML展示的是130w。他們正在共同努力達到所有設置為125片/小時的生產量。
