半導體工藝的進步，使芯片的集成規模越來越大，芯片的時鐘頻率越來越高，導致信號的上升/下降時間變短。當時鐘頻率超過50 MHz時，PCB的信號走線必須以傳輸線考慮。

　　1 信號完整性概述

　　信號完整性是指信號在電路中以正確的時序和電壓做出響應的能力。反之，如果信號在電路中不能以正確的時序和電壓電平做出響應，就意味著出現了信號完整性問題。反射和串?dāng)_是導致信號完整性問題的比較普遍的因素［1］。

　　反射是傳輸線上的回波。如果傳輸線上阻抗不連續，就會引起信號的反射。反射信號分量的大小主要由反射系數決定［2］。反射系數的計算如式（1）：

　　其中，Z0是傳輸線的特征阻抗，Zt是導致不連續的阻抗。

　　傳輸線的特征阻抗Z0定義為傳輸線上任意點處電壓與電流的比值。在PCB設計中，傳輸線主要考慮微帶線和帶狀線兩種。因此，在計算特征阻抗時應該根據相應的傳輸線類型去近似計算［3］。微帶線的特征阻抗計算公式如式（2）：

　　其中，W（mm）為導體寬度，T（mm）為導體厚度，H（mm）為介電體厚度，εr為電路板材料的介電常數。

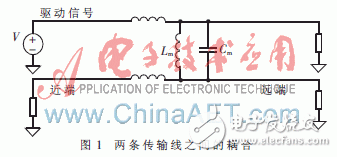

　　串?dāng)_是指當信號在傳輸線上傳播時，由于電磁場的相互耦合而在相鄰信號線上產生的不期望噪聲電壓干擾信號，即不同傳輸線之間的能量耦合。如圖1所示。

　　串?dāng)_是互容Cm和互感Lm聯合作用的結果。通常定義被干擾傳輸線接近驅動器一端的串?dāng)_為近端串?dāng)_（也稱后向串?dāng)_），被干擾傳輸線遠離驅動器一端的串?dāng)_為遠端串?dāng)_（也稱前向串?dāng)_）。

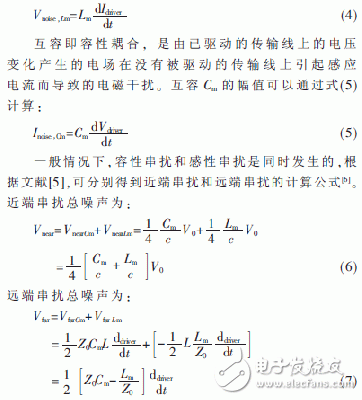

　　互感即感性耦合，是由已驅動的傳輸線上電流變化產生的磁場在沒有被驅動的傳輸線上引起感應電壓從而導致的電磁干擾。互感Lm的幅值可以通過式（4）計算：

　　2 信號完整性的解決辦法

　　2.1 反射的解決措施

　　傳輸線上的反射會對數字系統的性能造成嚴重的負面影響。因此，必須采取有效措施對反射進行抑制。根據反射產生的原因，本質上有三種辦法可以減小反射的影響：（1）降低系統頻率；（2）縮短PCB走線；（3）在傳輸線兩端分別端接一個與傳輸線特征阻抗相匹配的阻抗，以消除反射。相比之下，只有第三種方法是比較合理的。

　　采用阻抗匹配的辦法主要有兩個策略：（1）在負載端進行匹配，即并聯端接匹配；（2）在信號源端進行匹配，即串聯端接匹配。從系統設計角度看，應優先選擇策略（1），因?yàn)樗谛盘?hào)能量返回源端之前就消除了反射，即消除一次反射，可以減小噪聲、電磁干擾（EMI）以及射頻干擾（RFI）。策略（2）實現比較簡單，在實踐中也得到廣泛應用［7］。

　　2.2 串?dāng)_的解決措施

　　串?dāng)_是由多種因素綜合作用的結果。在PCB設計中完全消除串?dāng)_是不可能的，只能采取有效措施最大限度地抑制它，只要把串?dāng)_抑制在噪聲允許范圍內既可。通過對串?dāng)_產生的原因分析，在PCB設計時可以采取以下措施抑制串?dāng)_：在空間足夠大的情況下，可以盡量增加布線之間的距離；盡量減少相鄰網絡之間布線的平行長度；相鄰兩層之間布線應該采取垂直布線，以減少相鄰層間串?dāng)_；可以在兩線之間插入地線，或者采用布地線屏蔽關鍵的信號線［8，9］。
