      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      gzchenkong2018 ? 來源：gzchenkong2018 ? 作者：gzchenkong2018 ? 2022-04-13 09:51 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Ethernet/IP(IndustrialProtocol)簡稱EIP,是一個高級的工業應用層協議，基于標準的TCP/IP協議，EIP采用和DevieNet以及ControlNet相同的應用層協議CIP(ControlandInformationProtoco1)，可以理解為通過以太網傳輸?shù)腃IP協議即為EIP。

      本期圍繞Ethernet/IP，搭建一個PC-PLC-RFID的系統來詳細講講Ethernet/IP的組態問題。以基恩士PLC，KV-8000，RFID選擇晨控高頻讀卡器CK-FR12-E01，支持EthernetIP協議

      軟件：KVSTUDIOVer

      PLC：基恩士KV-8000

      RFID：高頻CK-FR12-E01

      交換機：標準POE交換機(帶智能檢測功能)

      電源：24V直流電源

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      RFID連接

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      RFID地址修改以及讀寫測試

      查找設備

      正確選擇網卡，一般為“Networkadapter'RealtekPCIeGBEFamilyController'onlocalhost”本地網卡

      點擊“選擇網卡”

      點擊“掃描設備”

      找到所有局域網的設備，后選擇所需設備進行連接(可選擇掃描到的設備右鍵進行IP修改)

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      RFID系統狀態設置

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      PLC端的設置：將EDS文件進行導入

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      組態完成下載進PLC：簡易程序

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      寄存器使用概況

      輸入寄存器W03=1時，讀取/寫入完成

      輸出寄存器W011=開始寄存器地址

      輸出寄存器W012=寄存器寫入長度

      輸出寄存器W013=0時為空閑

      =3是為讀取模式

      =6時為寫入模式

      讀取模式

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      寫入模式

      基于Ethernet/IP協議搭建PC-PLC-RFID系統

      如需了解RFID的應用可以聯系晨控智能官方，我們期待與您的合作。

      審核編輯：湯梓紅

      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • RFID
        +關注

        關注

        392

        文章

        6924

        瀏覽量

        248332
      • plc
        plc
        +關注

        關注

        5051

        文章

        14618

        瀏覽量

        487159
      • 基恩士
        +關注

        關注

        3

        文章

        53

        瀏覽量

        10989
      收藏 人收藏
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

        評論

        相關推薦
        熱點推薦

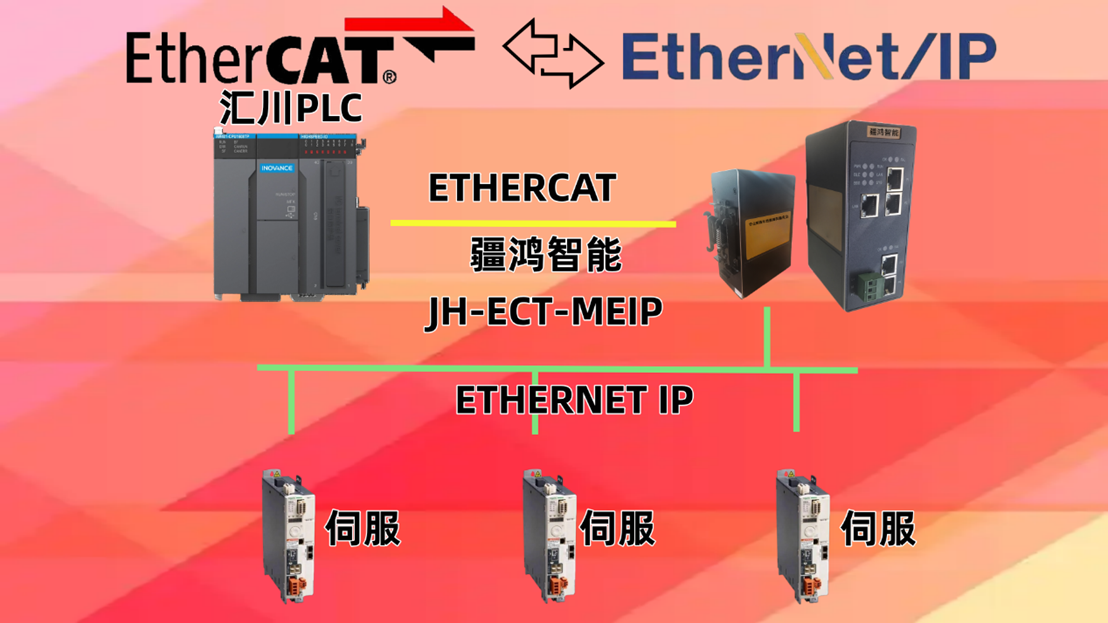

        疆鴻智能EtherCAT轉Ethernet/IP網關：匯川PLC×施耐德伺服的協議破壁之橋
