在復雜的PCB設計中，有一個看似不起眼卻至關重要的“小角色”——跳線。它如同電路中的“橋梁”，默默連接著各個元件，解決布局難題。但你知道嗎？跳線的使用不當可能導致整個電路崩潰！今天，我們就來揭秘跳線的分類、作用以及那些連資深工程師都可能忽略的關鍵細節！

一、什么是跳線？

跳線是PCB設計中通過加粗導線或特殊連接方式實現的“電路捷徑”，專門解決以下問題：

元件之間無法直接連接；

元件距離過遠；

引腳標號錯誤需修正。

二、跳線的四大分類，你用過幾種？

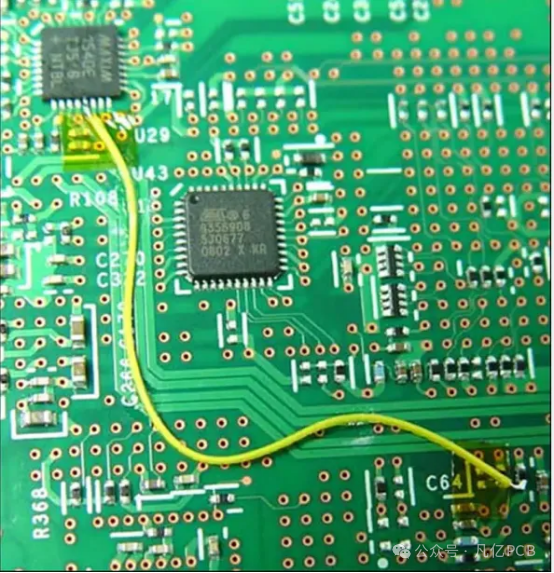

銅線跳線：簡單直接，但需注意布局干擾；

電阻跳線：能穩定信號，阻值選擇是關鍵；

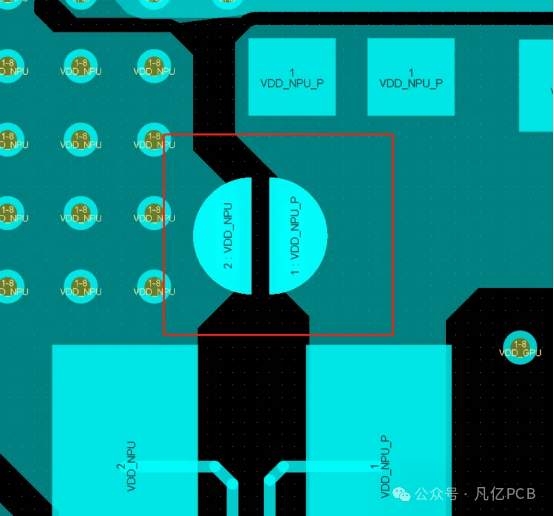

焊錫跳線：靈活但考驗焊接技術；

PCB跳線：通過連接孔實現，靈活度高。

三、跳線的三大核心作用

連通復雜電路：像“電路紅娘”，解決元件“異地戀”；

信號分離：大功率電路中避免干擾；

提高可靠性：減少故障率，讓設計更穩定。

四、跳線使用的“死亡陷阱”

跳線雖好，但踩中這些坑可能毀掉整個設計！

跳線過長或卷曲 → 信號衰減；

位置不合理 → 干擾其他電路；

焊接不牢 → 電路時通時斷；

未正確接地 → 引發噪聲。

五、工程師必備：跳線設計黃金法則

短而直：長度盡量縮短，避免繞線；

遠離敏感信號：如高頻或模擬電路；

焊接必檢：用放大鏡確認焊點質量；

測試驗證：通電前用萬用表檢測連通性。

結語：

跳線雖小，卻是PCB設計中的“隱形MVP”。掌握它的正確用法，能讓你的電路設計事半功倍！你曾在跳線上踩過哪些坑？歡迎留言分享！
