引言

隨著新能源并網規模持續擴大，電力系統中電力電子設備占比顯著提高，系統動態特性呈現出多時間尺度并存的特點。相較以同步機為主的傳統電力系統，新能源并網系統同時包含快速控制、電磁暫態以及較慢的系統響應過程，對仿真模型的準確性和適用性提出了更高要求。

在實際工程中，不同研究目標對應不同仿真?zhèn)戎攸c(diǎn)[1]。電磁暫態仿真基于瞬時值建模，適用于電力電子控制及快速暫態問題分析，常用工具包括PSCAD/EMTDC、DIgSILENT、MATLAB/Simulink 等；機電暫態仿真基于基頻相量建模，更適合系統層面的動態特性分析，典型軟件有PSASP、PSS/E；此外，數模混合仿真（硬件在環）廣泛應用于控制與保護系統的實時驗證，常見平臺包括ADPSS、RTDS、RT-LAB。

由于不同仿真方法在建模精度、計算效率和適用場景方面各有側重，單一仿真工具往往難以滿足工程分析的全部需求。如何在不同仿真工具間復用同一套控制與保護模型，保證模型行為一致并降低維護成本，成為電力系統仿真中的關鍵問題[2]。

關于 IEEE/CIGRE 標準

跨仿真平臺應用中，模型復用的核心挑戰在于算法一致性、接口統一性以及知識產權保護。相比直接移植源代碼，基于動態鏈接庫（ DLL） 的模型封裝方式在工程中更具可行性。

EEE/CIGRE 建模標準正是在這一背景下提出[3]。該標準通過定義統一的 DLL 接口，使控制與保護算法能夠被封裝為標準化模塊，并在不同仿真工具和平臺中調用。仿真工具僅通過標準接口與 DLL 交互，而無需關心其內部實現，從而顯著提升了模型的可移植性與復用性。下圖給出了 IEEE/CIGRE DLL 在仿真工具中的典型調用方式[4]。。

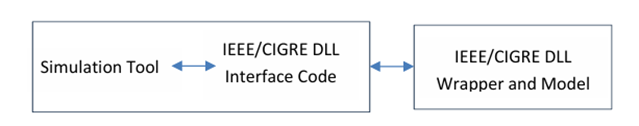

圖1：IEEE/CIGRE DLL 接口示意圖

在工程實踐中，常見做法是將現場控制與保護裝置的“真實代碼”封裝為符合 CIGRE 規范的 DLL，使仿真模型在算法邏輯、參數設置和保護策略等方面與現場設備保持一致。

需要指出的是，IEEE/CIGRE 標準的工程價值不僅體現在接口統一，還體現在對復雜仿真需求的支持能力。例如，模型需支持狀態快照的保存與恢復，以適應不同仿真運行方式；同時還需支持多實例并行運行，要求模型在參數與狀態管理上保持嚴格隔離，避免使用全局變量。這些能力在新能源場站和電力電子裝置等應用場景中尤為關鍵。

基于 Simulink 的 DLL 導出方案

針對上述需求，MathWorks 咨詢服務團隊開發了 Simulink 到 IEEE/CIGRE DLL 的導出工具。該工具支持按照 CIGRE 標準，將 Simulink 算法模型自動生成標準化 DLL。使得同一套算法模型可以在不同仿真環境中復用。

圖2：Simulink導出CIGRE工具箱

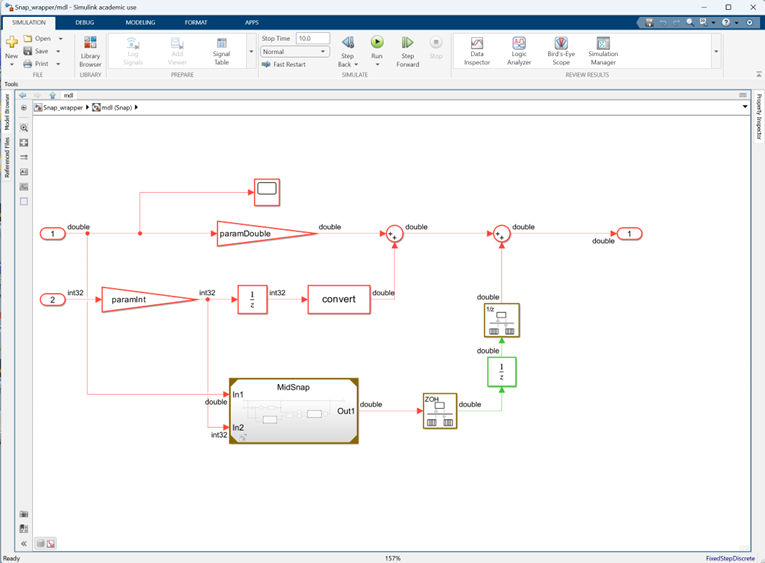

算法模型搭建

控制與保護邏輯首先在 Simulink 中完成建模。模型應盡量模塊化，便于后續在不同仿真場景中復用，并避免與具體仿真平臺強耦合。

圖3：Simulink算法模型示意圖

參數定義

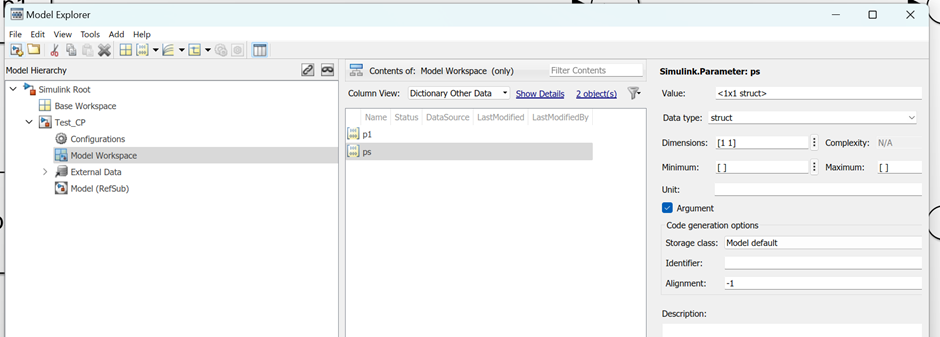

為支持 DLL 的多實例并行運行，必須避免在生成的 C 代碼中使用全局變量。所有可調參數應定義為 Simulink.Parameter 對象，并存儲在頂層模型的模型工作區中，存儲類別設置為“模型默認”。下圖展示了參數在模型工作區的定義方式。

圖4：參數定義示意圖

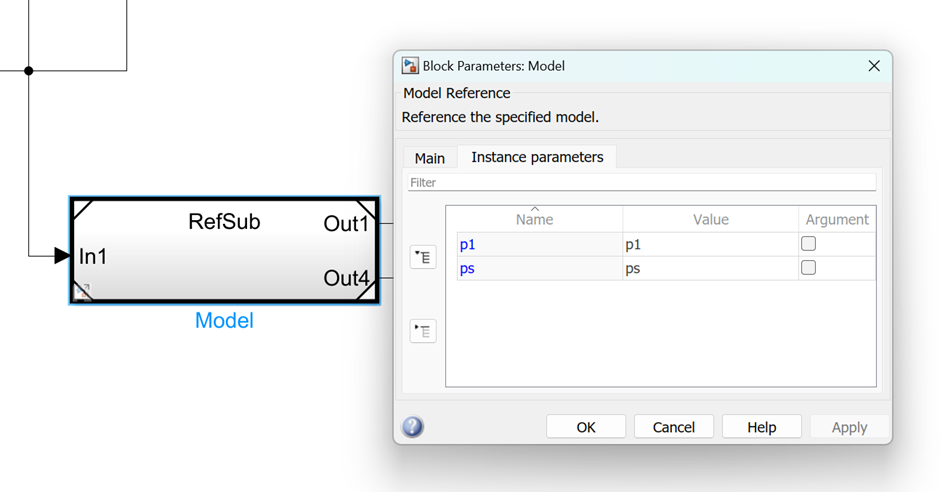

在工程應用中，參數通常采用結構體形式進行定義。結構體中各成員可在 CIGRE DLL 中作為獨立參數訪問。在模型引用層級中，應通過模型參數方式將參數逐級傳遞至下層模型。相關參數傳遞方式如下圖所示：

圖5：參數傳遞示意圖

頂層模型封裝

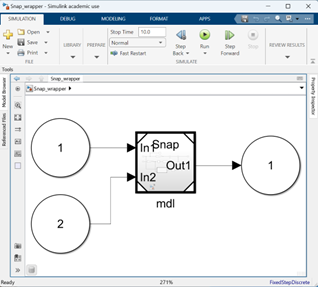

為生成符合 CIGRE 接口規范的代碼，需要構建一個專用的頂層模型，用于包裹實際的算法模型。該頂層模型負責定義 DLL 的輸入輸出接口，并統一管理模型實例。下圖用于DLL導出的頂層模型封裝示例。

圖6：頂層模型示意圖

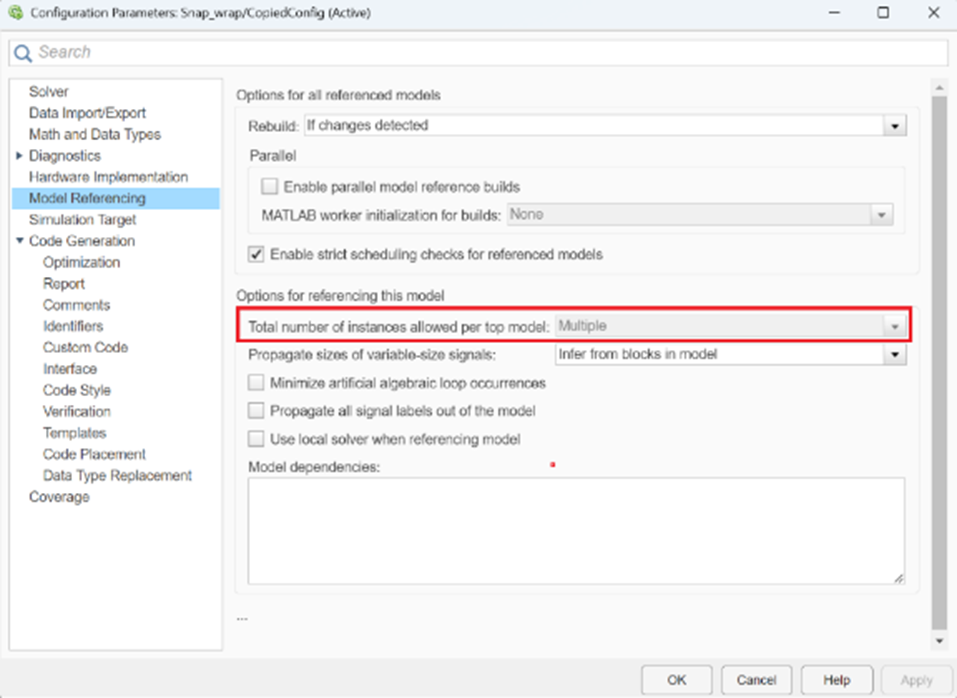

在模型配置中，需要啟用可重入函數和結構化 I/O，并將“每個頂層模型允許的實例數”設置為 Multiple，以確保模型能夠支持多實例并行運行。相關配置選項如下圖所示。

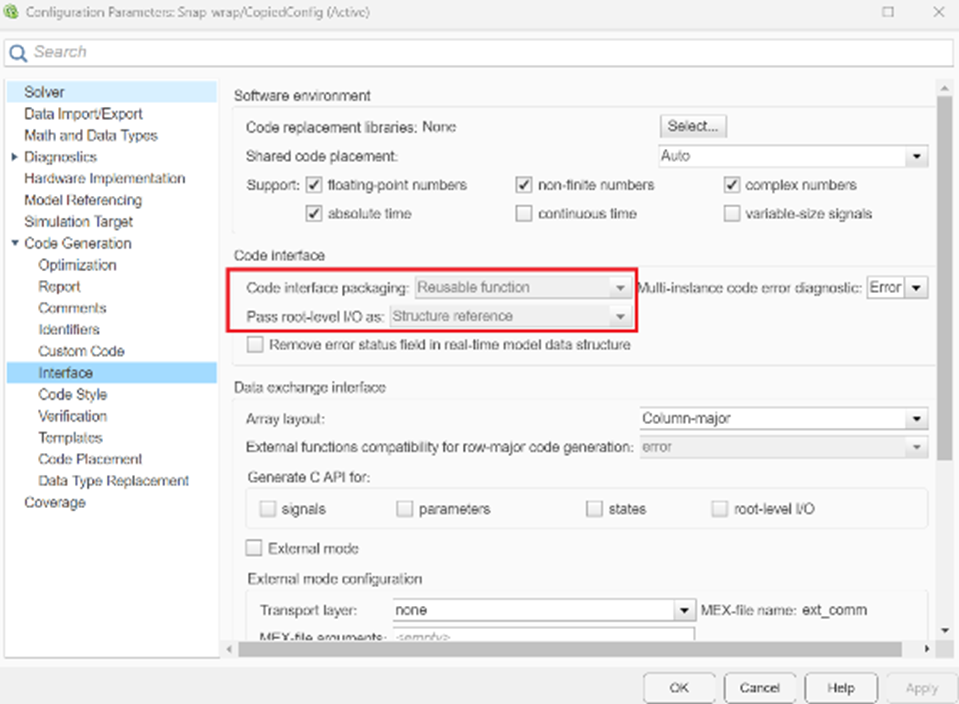

圖7：模型配置示意圖

DLL 生成

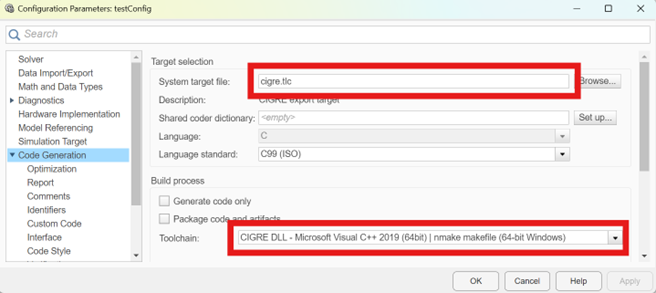

在完成模型封裝與配置后，即可進入 DLL 生成階段。在頂層模型中，將系統目標文件設置為 cigre.tlc，并選擇相應的 CIGRE DLL 工具鏈，即可生成符合 IEEE/CIGRE 標準的 DLL。生成結果通常包括 DLL 文件及對應的接口頭文件。

圖8：DLL生成配置示意圖

驗證與應用

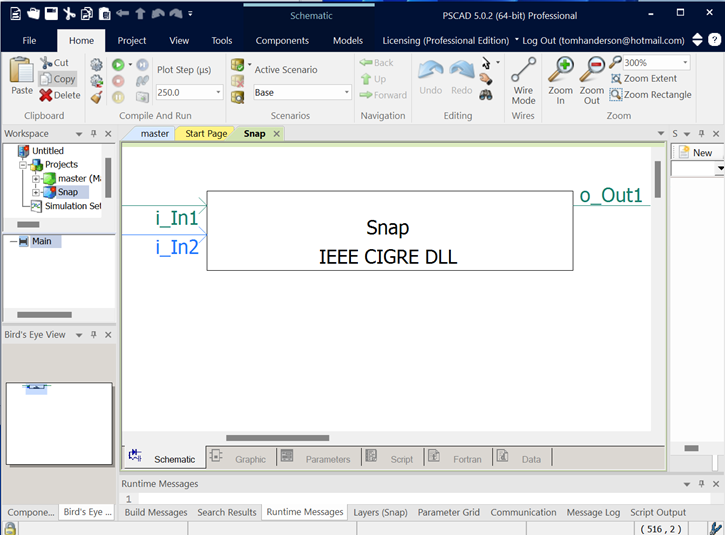

生成的 DLL 可導入 PSCAD 等電力系統仿真軟件中進行功能與動態特性驗證。在PSCAD側，通常需要通過Fortran Wrapper 調用 DLL，實現模型與仿真系統的接口集成。通過對比仿真結果，可驗證DLL模型在不同平臺下的功能一致性。

圖9：DLL驗證示意圖

結論

MATLAB/Simulink 在算法開發與控制設計方面具有廣泛應用基礎。通過將 Simulink 模型導出為符合 IEEE/CIGRE 標準的 DLL，可有效實現模型在多種電力系統仿真平臺之間的復用，顯著降低跨工具建模和維護成本。該方法為新能源并網、電力電子控制以及多時間尺度仿真提供了一種工程化、可擴展的解決方案，有助于提升電力系統分析效率和模型一致性。

聯系我們

本文內容主要基于實際項目經驗整理，圍繞 Simulink 模型跨平臺復用這一工程需求，總結了基于 IEEE/CIGRE 標準的 DLL 建模思路與關鍵實現要點。受限于篇幅，文中未對所有實現細節展開說明，歡迎讀者結合自身應用場景在評論區留言討論與交流。
