得益于藍牙4.0和MEMS傳感器技術的長足發展，近年來各種便攜式可穿戴產品紛紛涌入市場，形態不一，除了都身貼智能標簽以外，很多設備都旨在幫助人們建立健康的生活習慣。手環是其中一個熱點產品，國內也有不少廠商涉足其中，例如咕咚網的咕咚智能手環，咕咚網是以運動健身應用為切入點繼而推出硬件產品智能手環的。目前旗下已面世兩款手環產品，咕咚智能手環S，咕咚智能手環2，基于百度云開發，主打“運動狀況提醒”、“睡眠監測”、“智能無聲喚醒” 三大功能。為期一周的試戴體驗結束后（咕咚智能手環評測），eWiseTech工程師抄起工具準備研究咕咚智能手環的內部解構了。

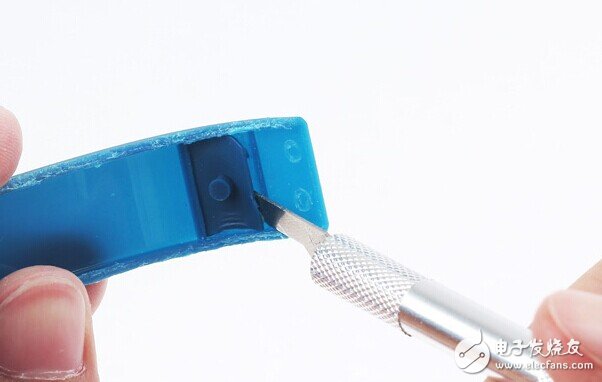

由于支持防水，咕咚手環一體化程度較高，手環表面無任何螺絲。拆解只能從環身的接縫入手。幾番嘗試后，eWiseTech工程師最后將目標放在手環側面的接縫處，使用小刀慢慢割開。與手機的拆解不同，很明顯，這樣的拆解是一條“不歸路”——拆了就沒辦法還原。割開接縫需要非常注意力度，因為縫內的結構未知，控制刀口不能進入太深以免劃傷內部的元器件。

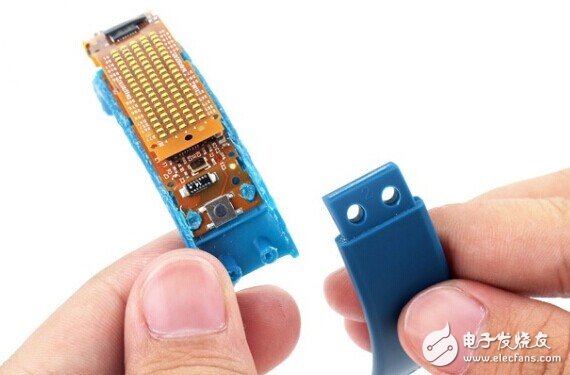

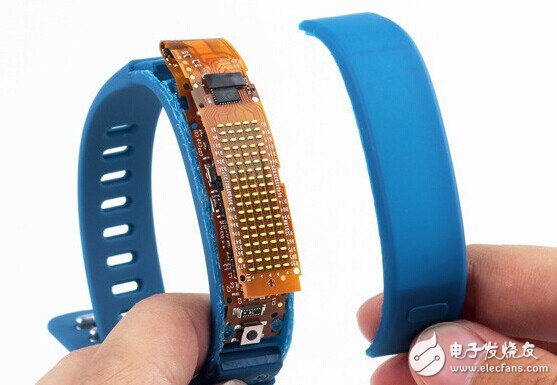

費時約1小時，將兩邊的縫隙都切割開了。切開以后揭開上蓋就看到藏身在內的電路主板模塊，咕咚手環2的電路板是一塊軟板對折之后再封裝起來的，靠外的一面上是5*19顆LED燈，正是通過這片陣列式LED，手環顯示時間、運動步數等信息 。

上蓋上集成了手環的按鍵，膠水粘在上蓋上，撬下不難。

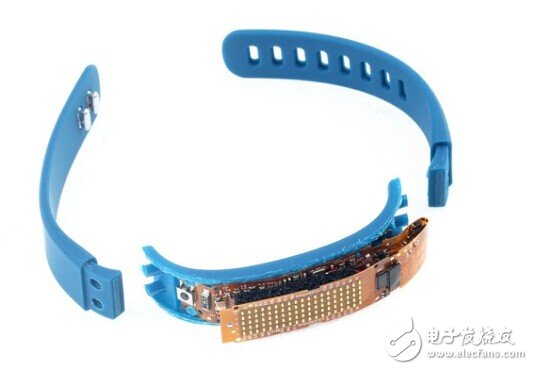

兩只熱熔塑料柱將腕帶固定住，取下上蓋后，兩枚腕帶就可以輕易的取下了。

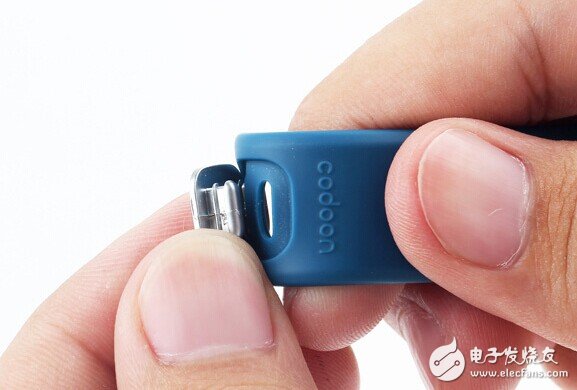

腕帶的一段上有枚金屬扣，徒手可以取下。

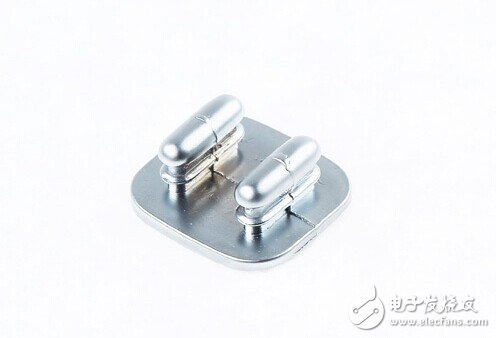

金屬扣特寫。

電路板側面掠影。中間通過一層泡棉隔離折疊的主板，同時泡棉還身兼支撐作用，將LED陣列頂在上蓋下方。

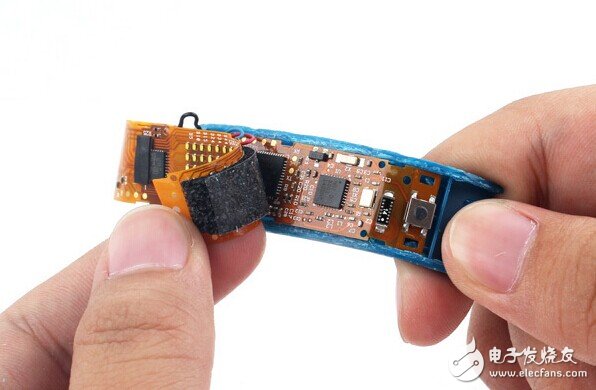

泡棉通過雙面膠粘于軟板兩面，撕開泡棉可以看到主板上的IC了。

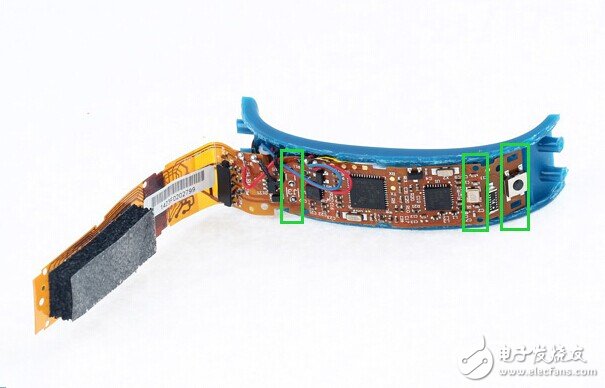

接下來取下電路板。電路板通過充電三枚觸點以及幾個熱熔柱卡住在手環下蓋上。取下電路板前需要將這幾處各個擊破。

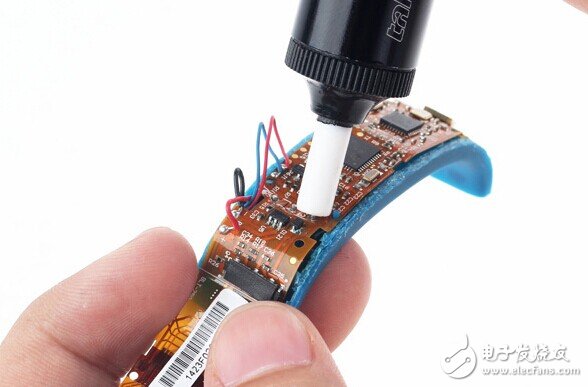

將三枚充電觸點上的焊錫去掉。

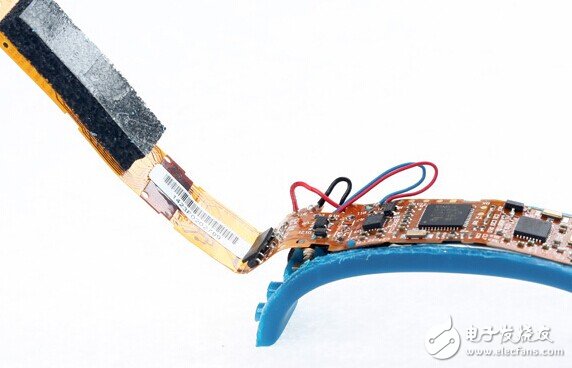

突出來的熱溶柱要處理掉。

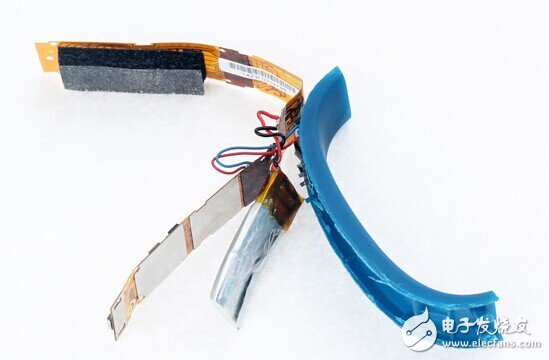

主板全部脫離手環的下蓋了，可見主板背面的金屬補強板和下方的電池。接下來主板連帶電池、振動器要一起取下來。

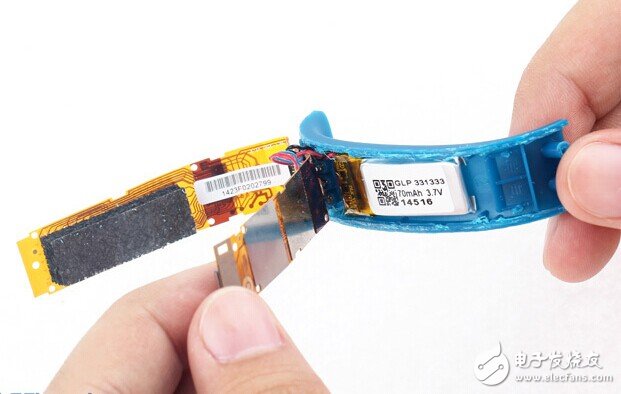

電池背面通過雙面膠與下蓋貼合。

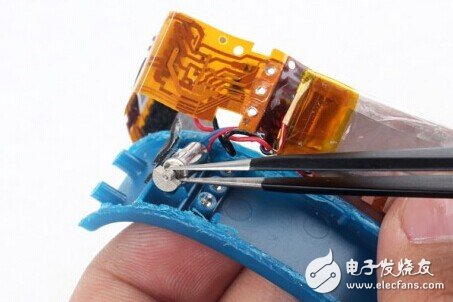

將振動器取出，振動器是卡在上蓋里面的。

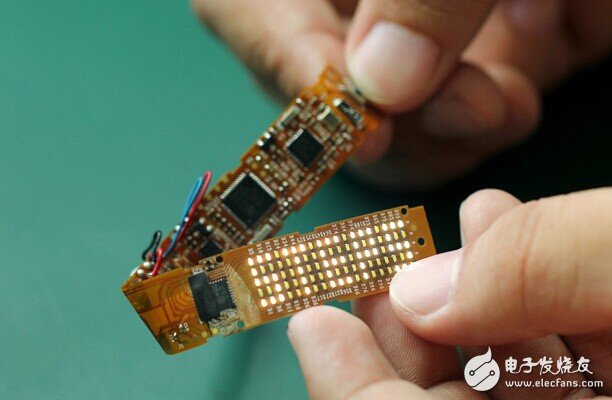

按下按鍵，依然可以點亮LED燈。

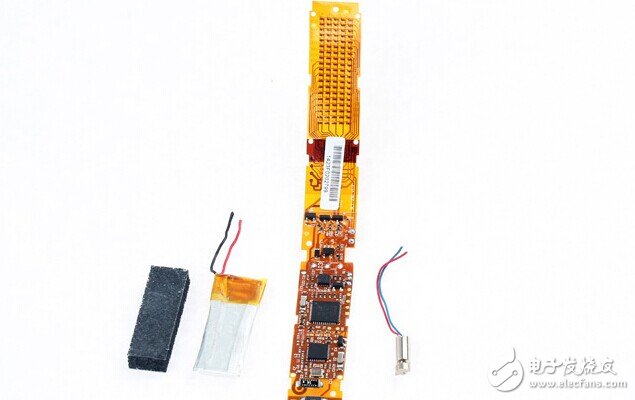

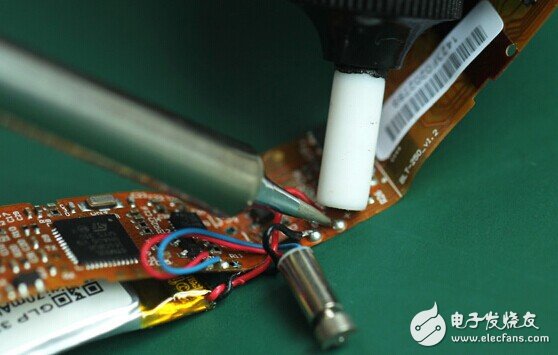

取下電池和振動器，這兩個元件都是通過焊錫焊在主板上，取下時需要借助電烙鐵。

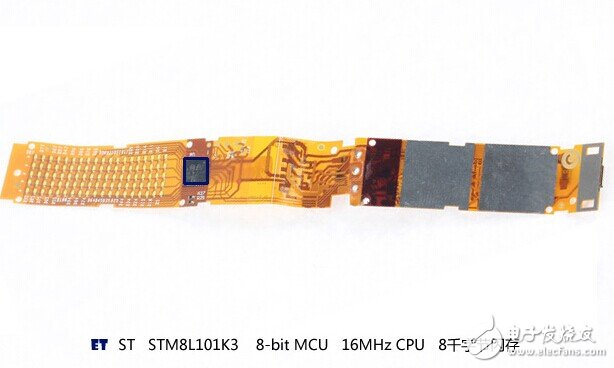

主板IC，使用到的傳感器僅一枚ST的LIS3DH加速度傳感器。

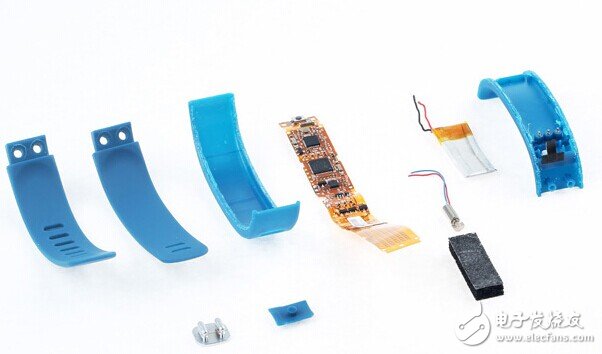

最后的大集合，整個手環的元器件不多。
