來源：射頻學堂

一、無線電波基礎特性

1.1 無線電波的定義

無線電波是信號與能量的傳播載體，由振蕩電場與磁場相互耦合產生，遵循“電生磁、磁生電”的交變耦合規律。傳播過程中，電場與磁場始終相互垂直，且均垂直于電波傳播方向，屬于橫電磁波（TEM波）。

其產生源于高頻振蕩電路：當電路中電流隨時間快速變化時，會在周圍空間激發交變電磁場，這種電磁場脫離波源后，便以無線電波形式在空間傳播，且無需依賴介質，可在真空中傳輸。

1.2 波長、頻率與傳播速度的關系

無線電波的波長（λ）、頻率與傳播速度（真空中為光速C，約3×10?m/s）滿足核心公式：

關鍵結論：相同介質中，頻率與波長呈嚴格反比——頻率越高，波長越短。這一關系直接決定天線設計尺寸：例如2.4GHz WiFi信號波長約12.5cm，對應的半波振子天線長度約6.25cm；700MHz低頻通信信號波長約42.8cm，半波振子長度則需21.4cm。此外，天線電性能（如輻射效率、增益、阻抗）均與電長度（物理長度與波長的比值）直接相關，實際工程中必須將設計所需電長度換算為具體物理長度，才能確保天線正常工作。

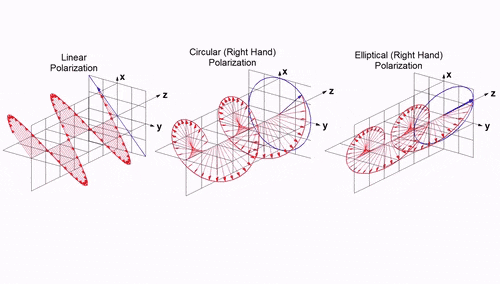

1.3 無線電波的極化

極化指無線電波傳播時電場方向的變化規律，由電場矢量空間運動軌跡決定，形成完整譜系：圓極化 ← 橢圓極化 → 線極化，三者核心特性與應用場景如下：

線極化：電場方向固定不變，是最常用的極化形式。垂直于地面的為垂直極化波，抗地面反射干擾能力強，適用于地面移動通信（如傳統2G/3G基站）；平行于地面的為水平極化波，常用于廣播電視傳輸、微波中繼通信等場景。

圓極化：電場矢量運動軌跡為圓形，分為左旋圓極化和右旋圓極化，兩者具有互斥性（左旋天線僅能接收左旋極化波，右旋同理）。核心優勢是抗多徑干擾和極化扭轉能力強，廣泛應用于衛星通信（如北斗、GPS衛星）、無人機遙控等場景。

橢圓極化：電場矢量軌跡為橢圓形，是極化的通用形式——當橢圓長軸與短軸相等時即為圓極化，當短軸趨近于0時即為線極化。實際通信環境中，受多徑反射、障礙物遮擋等影響，純粹的線極化或圓極化波往往會轉化為橢圓極化波。

1.4 多徑傳播

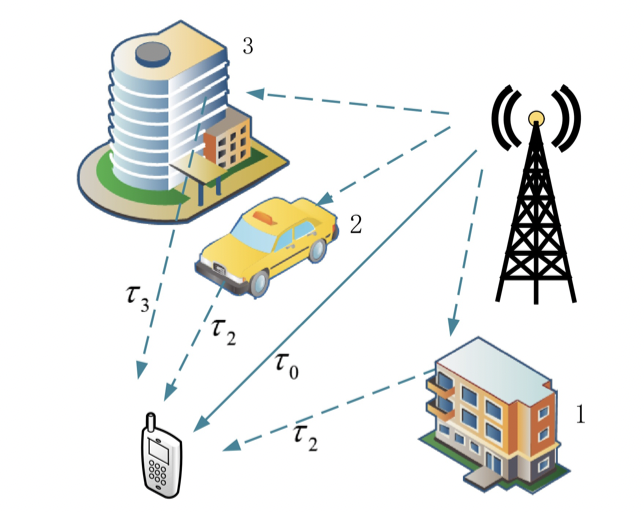

無線電波傳播時，除直射波外，遇到山丘、森林、建筑物等障礙物會產生反射、繞射、透射，導致接收端同時收到多路徑電波，此現象即為多徑傳播。其核心影響包括：一是信號場強分布復雜化，出現“陰影衰落”和“快衰落”，使接收端信號強度波動劇烈；二是改變電波極化方向，導致極化失配，降低接收信號強度；三是產生時延擴展（不同路徑信號到達時間差），引發碼間干擾；四是造成局部信號疊加增強或抵消減弱（取決于路徑差與波長的關系）。例如城市密集城區，建筑物反射會產生大量多徑信號，導致手機接收信號強度頻繁波動。

解決方案核心為分集接收技術，通過多路徑接收信號并合并抵消干擾，具體分為兩類：一是空間分集，采用多副單極化天線，通過合理空間布局（間距大于10倍波長）接收不同路徑信號，適用于對極化要求不高的場景；二是極化分集，利用雙極化天線的正交特性，同時接收兩種垂直極化信號（如+45°/-45°），因信號相關性低，合并后可顯著提升接收可靠性，是當前5G基站的主流方案。

二、天線核心原理與結構

2.1 天線的定義

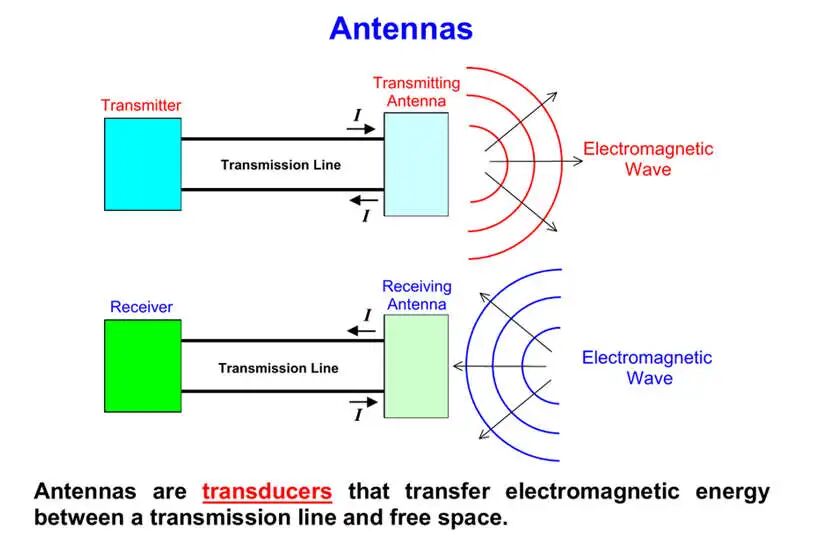

天線是無線電通信系統的核心轉換部件，核心功能是實現“導行波”與“空間電磁波”的高效轉換——發射時將傳輸線中的導行波（如同軸線信號）轉化為空間電磁波輻射，接收時則將空間電磁波轉化為導行波傳輸至接收機。

天線具有“互易性”，即同一副天線的發射與接收性能完全一致，例如增益15dBi的發射天線，作為接收天線時增益仍為15dBi。此外，天線阻抗匹配至關重要，需與前端射頻模塊輸出阻抗（通常為50Ω）匹配，避免信號反射，確保能量高效傳輸。

2.2 天線核心輻射單元——半波振子

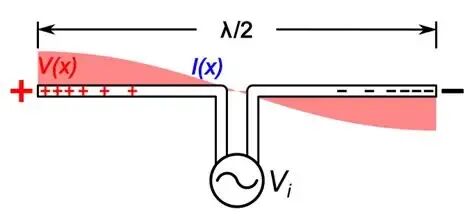

半波振子是構成各類定向天線的基本輻射單元，結構為兩段等長導體，總長度約為工作波長的一半（λ/2）。

當給振子兩端施加高頻電壓時，振子上會形成駐波電流分布，中點（饋電點）電流最大，兩端電流為零，這種電流分布能使電磁能量高效輻射至空間。其尺寸與波長直接相關：波長越長，物理尺寸越大，例如700MHz頻段半波振子長度約21cm，28GHz毫米波頻段僅需5.3mm。實際應用中，通過將多個半波振子按特定規則排列（如線性陣列、平面陣列）并優化饋電設計，可實現天線增益提升和輻射方向控制。

2.3 天線輻射方向圖

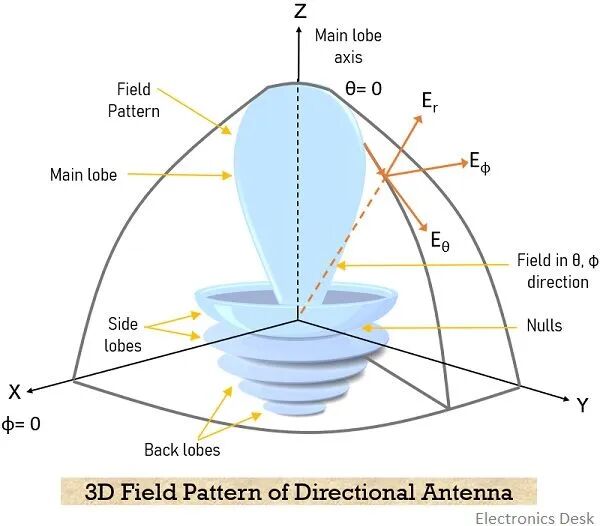

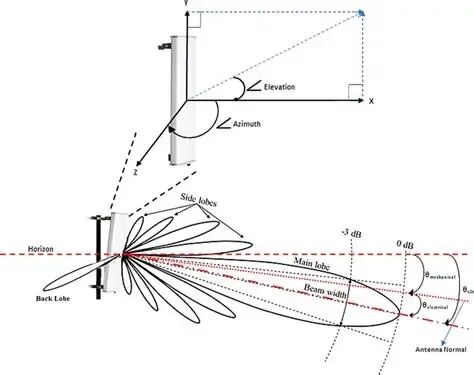

輻射方向圖是表征天線在空間各方向輻射/接收能力的直觀工具，本質為三維立體圖形，形狀由天線結構和陣列排列方式?jīng)Q定。

工程應用中常投影至兩個垂直平面形成二維圖形，核心包括：

水平面方向圖：與地面平行，反映天線水平面上的覆蓋范圍和信號強度分布，主要用于規劃基站扇區覆蓋范圍（如65°、90°扇區）；

垂直面方向圖：與地面垂直，反映天線垂直方向的覆蓋范圍和信號強度分布，用于調整天線下傾角，控制覆蓋距離和避免越區干擾。

方向圖關鍵要素：主瓣是能量集中的主要輻射區域，副瓣是主瓣以外的次要輻射區域（需盡量抑制以減少干擾），零陷是輻射能量趨近于零的區域（可用于規避特定方向干擾）。

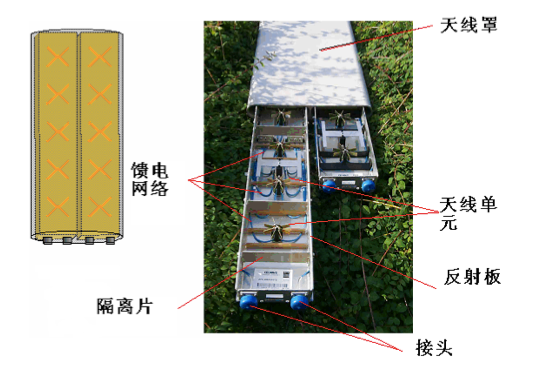

2.4 天線的組成部件

基站天線核心設計圍繞四大部件展開，不同方案的差異本質是部件選型、材料工藝與組合方式的優化，各部件功能與設計要求如下：

輻射單元：核心功能是實現電磁能量轉換與輻射，相當于天線的“核心發聲部件”。主流類型為對稱振子（適用于低頻、中頻頻段）或貼片陣元（適用于高頻、毫米波頻段），材質多采用銅、鋁等良導體，需保證電流分布均勻、損耗低。例如5G低頻基站常用對稱振子陣列，28GHz毫米波基站則以貼片陣元為主。

反射板（底板）：通常為金屬平板或拋物面結構，核心作用是控制輻射方向——將輻射單元向后輻射的電磁能量反射至前方，增強前方輻射強度，同時抑制反向輻射，提升天線前后比指標。其尺寸、形狀直接影響天線增益和方向圖特性，例如拋物面反射板可實現高增益定向輻射，適用于遠距離覆蓋。

功率分配網絡（饋電網絡）：相當于天線的“能量分配器”，負責將前端射頻信號均勻分配至各輻射單元，同時保證各單元相位一致性。設計需滿足低損耗、低駐波比（VSWR）、無表面波寄生輻射等要求，常用結構包括微帶線饋電、同軸線饋電、功分器等。例如大規模MIMO天線的饋電網絡，需精準控制數十個輻射單元的幅度和相位，以實現波束賦形功能。

封裝防護（天線罩）：包裹在天線外部的防護部件，材質多采用玻璃鋼、聚四氟乙烯等低介電損耗材料，核心作用是保護內部部件免受風雨、沙塵、紫外線等環境侵蝕，同時最大限度降低對電磁波的衰減（通常要求衰減≤0.5dB）。其形狀也需優化，避免產生額外反射和干擾。

2.5 特殊天線——雙極化天線

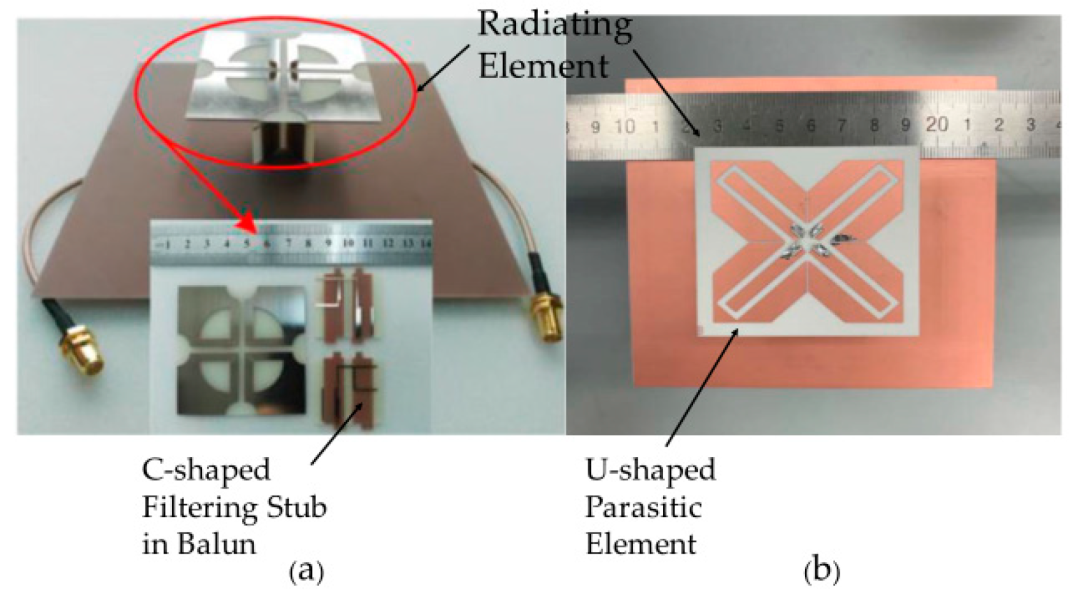

雙極化天線由兩組正交的輻射單元組成（常見組合為±45°極化、垂直/水平極化），能同時處理兩種極化方向信號，是當前移動通信基站的主流天線類型。

其核心優勢源于三大特性，精準適配通信系統實際需求：

互補性：兩組輻射單元呈90°正交分布，接收信號相關性極低（完備不相關），為極化分集接收提供基礎，可有效抵抗多徑干擾，提升接收信號可靠性，適配網絡規劃對覆蓋質量的要求。

平衡性：當前基站主流采用+45°/-45°極化組合，該組合輻射方向圖對稱性好，能平衡承擔上下行通信任務，避免單一極化方向覆蓋不足，保障基站扇區覆蓋均勻性和工作穩定性。

高效性：通過優化輻射單元設計提升交叉極化鑒別率（XPD），減少兩種極化信號的相互干擾，降低傳輸損耗；同時可在同一頻段內實現雙路信號并行傳輸，提升頻譜利用率和通信效率。

天線極化本質是電場矢量的空間運動軌跡，與無線電波極化特性完全匹配。雙極化天線的正交特性使其能同時捕獲兩種極化方向的多徑信號，通過分集合并算法抵消干擾，因此在城市城區、密集樓宇等多徑傳播嚴重的場景中，相比單極化天線具有更優的覆蓋性能和抗干擾能力。例如5G基站廣泛采用的±45°雙極化天線，能有效應對城區復雜多徑環境，提升用戶通信速率和連接穩定性。

三、天線主要性能參數

天線性能參數直接決定網絡覆蓋質量、容量與干擾水平，按功能分為基礎參數與輻射參數兩大類，核心參數解析如下：

3.1 基礎參數

3.1.1 工作頻率（頻帶寬度）

天線需在特定頻率范圍內工作，該范圍（頻帶寬度）由預設性能指標要求（如增益波動≤1dB、駐波比≤1.5）界定。頻帶內不同頻率點的天線性能（增益、駐波比、方向圖等）存在微小差異，稱為“頻率響應”。相同指標要求下，工作頻帶越寬，設計難度越大——需在更寬頻率范圍內同時保證各項性能達標。例如2G基站天線工作頻帶較窄（如820-960MHz），而5G基站天線需覆蓋3400-3600MHz等更寬頻段，輻射單元、饋電網絡的設計復雜度大幅提升。實際應用中，需根據通信系統頻段需求選擇天線，例如WiFi 6天線需適配2.4GHz和5GHz雙頻段，物聯網天線則適配LoRa的868MHz/915MHz頻段。

3.1.2 電壓駐波比（VSWR）

電壓駐波比（VSWR）是表征天線與傳輸線匹配程度的核心指標，等于傳輸線上電壓最大值與最小值的比值。當天線與傳輸線阻抗匹配時，信號能量可全部輻射，無反射；當阻抗不匹配時，部分信號會被反射，在傳輸線上形成駐波，導致能量損耗增大、前端射頻模塊發熱，甚至損壞器件。

理想匹配（無反射）：VSWR=1，信號能量完全輻射，無反射損耗；

全反射：VSWR=∞，信號無法輻射，全部反射回前端，屬于嚴重失配；

評估要求：工程中通常要求VSWR≤1.5（全頻段取最大值），即所有頻點均需滿足。VSWR與反射系數（Γ）的換算關系為：VSWR=(1+|Γ|)/(1-|Γ|)，例如VSWR=1.5時，反射系數|Γ|=0.2，反射損耗約13dB，能量損耗較小。

3.1.3 隔離度

隔離度是雙極化天線中一個極化端口對另一個極化端口信號的抑制能力，即某一極化接收另一極化信號的功率比例。隔離度越高，兩組極化信號的相互干擾越小，極化分集效果越好。工程中雙極化天線的隔離度指標通常要求≥25dB（全頻段），若隔離度不足，會導致信號串?dāng)_，接收信噪比下降，影響通信質量。例如5G基站中，隔離度不達標會導致上行接收信號受交叉極化干擾，降低用戶上行速率。

3.1.4 無源互調（PIMD）

無源互調（PIMD）是衡量天線非線性特性的關鍵指標，用于確保天線發射大功率信號時，產生的交調干擾信號不落入接收機工作頻帶，避免影響接收機靈敏度。天線三階交調主要由金屬部件非線性特性（如接觸不良、材質雜質）和裝配工藝缺陷導致。

評估要求：工程中基站天線的三階交調指標通常要求≤-153dBc@2×43dBm（全頻段取最大值），即兩個43dBm測試信號輸入后，產生的三階交調信號功率需低于-153dBc。交調干擾產生的必要條件：一是交調信號電平足夠強；二是交調信號頻率落入系統接收頻帶。因此，提升三階交調性能的關鍵在于選用高純度金屬材料、優化部件接觸工藝（避免虛焊、氧化）、嚴格控制裝配精度。

3.2 輻射參數

3.2.1 半功率波束寬度（3dB波束寬度）

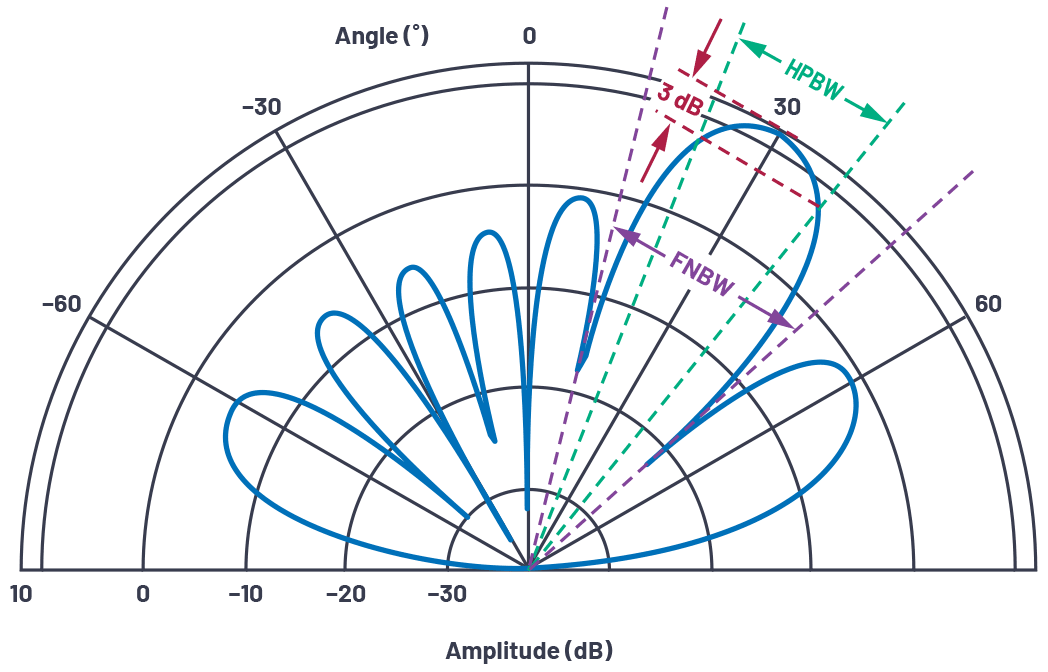

半功率波束寬度（又稱3dB波束寬度）是表征天線主瓣覆蓋范圍的核心指標，指方向圖主瓣范圍內，相對最大輻射方向的功率密度下降至一半（衰減3dB）時的角域?qū)挾取?/p>

按投影平面分為水平面與垂直面半功率波束寬度，共同決定天線覆蓋范圍和信號分布均勻性，設計原則需適配場景需求：

水平面波束寬度：直接決定覆蓋區方位向性能，需匹配基站扇區切換需求（常規扇區以±60°為切換邊界，覆蓋120°）：

城區（多徑多、用戶密）：為減小同頻干擾，需讓±60°切換角域電平下降至-10dB左右，對應水平面波束寬度約65°，窄波束設計可集中能量，降低鄰區干擾，提升網絡容量；

郊區/農村（多徑少、用戶疏、覆蓋遠）：為確保覆蓋均勻，避免盲區，需讓±60°切換角域電平下降至-6dB左右，對應水平面波束寬度約90°，寬波束設計可擴大覆蓋范圍。

垂直面波束寬度：決定覆蓋區距離向性能，需與電下傾角協同優化。常見范圍為6°-15°，波束越窄，能量越集中，覆蓋距離越遠，但垂直覆蓋范圍越??；波束越寬，垂直覆蓋范圍越大，但覆蓋距離越近。設計需讓最大輻射方向指向目標服務區邊緣，避免下傾過多導致遠端覆蓋不足（信號弱、掉話率高），或下傾過少導致越區干擾。例如郊區遠距離覆蓋基站可選6°窄波束天線，密集城區微蜂窩基站可選12°-15°寬波束天線。

補充：多徑傳播環境中，信號功率衰減遵循P ~ 1/R?（R為傳播距離，n為衰減指數）。市區場景建筑物密集，n=3~3.5，±60°切換角域電平需下降9~10.5dB；郊野場景傳播開闊，n=2（接近自由空間衰減），電平需下降6dB。工程中需根據場景調整波束寬度，平衡覆蓋與干擾。

3.2.2 波束下傾角（電下傾角）

波束下傾角是指天線最大輻射方向與天線法線（垂直于天線平面）的夾角，是調控覆蓋距離、控制干擾的核心參數。

按調整方式分為電下傾角和機械下傾角：電下傾角通過調整饋電網絡相位實現，精度高（可達0.1°）、無機械磨損、不改變方向圖形狀，是當前主流方式；機械下傾角通過物理轉動天線實現，調整范圍大但精度低，可能導致方向圖畸變產生副瓣干擾。工程中常采用“電調+機械調”組合，電調精細調整，機械調大范圍調整。電下傾角精度直接影響覆蓋與干擾控制效果，例如精度不足會導致最大輻射方向偏離目標區域，出現盲區或干擾超標。

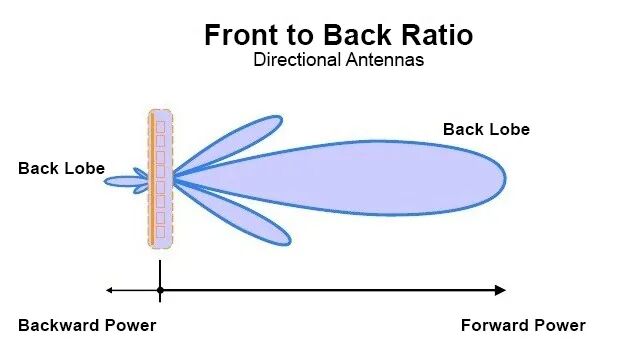

3.2.3 前后比

前后比是衡量天線抑制后向輻射能力的關鍵指標，用于減少對后方小區的同頻干擾或?qū)ьl污染，提升網絡信噪比。

其數值為天線最大輻射方向（前向）功率電平與后向特定角度范圍內最大功率電平的差值，差值越大，后向輻射越小，抗干擾能力越強。

常規要求：僅考察水平面方向圖的前后比，特指后向±30°范圍內的最差值，常規基站天線要求≥25dB。前后比越差，后向輻射越大，對后方小區干擾風險越高，例如前后比僅15dB時，后向輻射僅比前向小15dB，會嚴重干擾后方通信；

特殊要求：僅當基站背向存在超高層建筑物、山體等障礙物時，后向輻射可能經反射回覆蓋區，才需考察垂直面前后比。提升前后比的措施包括優化反射板結構、增加后向吸波材料、優化輻射單元排列等。

3.2.4 天線增益

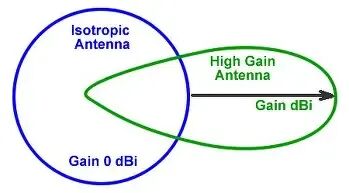

天線增益是衡量天線將能量集中向特定方向輻射/接收能力的核心參數，定義為某規定方向上，天線輻射功率通量密度與參考天線（通常為全方向性理想點源）在相同輸入功率時的最大輻射功率通量密度的比值。

增益越高，特定方向信號強度越大，覆蓋距離越遠，是天線選型的關鍵參數，需結合場景合理選擇。

核心關聯關系與關鍵要點：

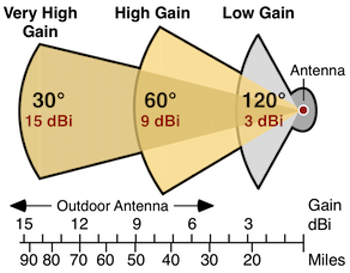

增益與波束寬度：呈反比——增益越高，方向性越強，主瓣波束越窄。例如增益9dBi天線的水平面波束寬度約60°，15dBi天線可能僅30°；窄波束適合遠距離高精度覆蓋，寬波束適合近距離大范圍覆蓋；

增益與天線尺寸：相同技術條件下，輻射單元數量越多、陣列越長，增益越高。例如單半波振子增益約2.15dBi，8個組成的線性陣列增益可提升至12dBi左右；

關鍵認知：

① 天線是無源器件，不產生能量，增益本質是“能量重新分配”，集中能量于特定方向的同時犧牲其他方向；

② 增益與覆蓋需平衡，過高增益會壓縮波束寬度，降低覆蓋均勻性，易出現盲區；

③ 合理提升增益的路徑：優化方向圖（服務區外電平快速下降）、壓低旁瓣/后瓣、降低交叉極化電平、采用低損耗饋電網絡，而非單純壓縮垂直面波束寬度。

3.2.5 交叉極化比（交叉極化鑒別率XPD）

交叉極化比（XPD）是衡量雙極化天線正交極化特性的核心指標，定義為主極化方向信號電平與交叉極化方向信號電平的差值。雙極化天線要實現良好分集增益，需保證兩個極化信號互不相關，而交叉極化比是判斷相關性的關鍵——比值越高，相關性越低，分集效果越好。

指標要求：場景化要求明確，扇區中心（最大輻射方向）需≥15dB；±60°覆蓋范圍（用戶主要分布區）需≥10dB；邊緣區域最低≥7dB。若交叉極化比不達標，會導致信號串?dāng)_，分集增益下降，影響語音掉話、數據速率穩定性。提升核心措施：優化輻射單元正交結構、保證饋電網絡對稱性、提升裝配精度。

3.2.6 副瓣抑制（上旁瓣抑制）

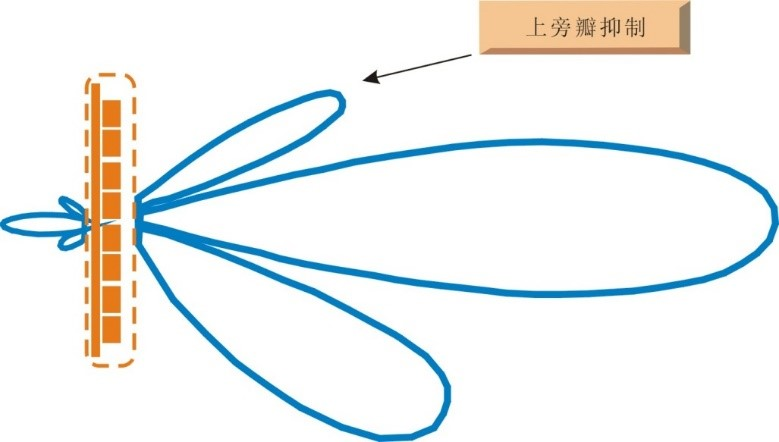

副瓣抑制（尤其是上旁瓣抑制）是抑制同頻干擾的輔助指標，適配城區密集微蜂窩覆蓋場景。城區用戶密度高，需縮小蜂窩半徑提升容量，常采用13~15dBi低增益天線配合8°~15°大下傾角覆蓋，這種設計會導致主波束上側第一、二旁瓣直接指向前方同頻小區，產生嚴重干擾。

因此，城區用天線需專門設計上旁瓣抑制，通常要求≥-18dB（上旁瓣電平比主瓣低18dB以上）。實現手段包括：采用不等幅饋電（壓制旁瓣能量）、優化輻射單元排列間距、在陣列上方增加吸波材料等，可顯著降低上旁瓣對前方同頻小區的干擾，提升城區網絡容量與穩定性。

3.2.7 下零點填充

下零點填充是減少近距離覆蓋盲點的輔助指標。部分天線垂直面方向圖在近距離區域（天線正下方附近）會出現輻射能量趨近于零的“零點”，易形成覆蓋盲點，導致近距離用戶掉話或無法接入。通過設計填充零點區域輻射電平，可改善近距離覆蓋，但需適度：過高填充要求會導致天線增益明顯損失（每填充1dB零點電平，增益損失0.5~1dB），反而影響遠距離覆蓋。

場景適配：低增益寬波束天線（垂直面波束寬度12°~15°）應用時下傾角較大，下旁瓣不參與主要覆蓋，且多徑傳播會弱化零點效應，無需填充；高增益窄波束天線（6°~8°）零點效應明顯，覆蓋距離遠，近距離易出現盲點，需適當填充。補充：城市密集多徑場景中，多徑信號會“補充”零點區域，使零點效應弱化甚至消失，設計時需結合場景判斷是否填充，避免過度設計。

3.2.8 方向圖圓度

方向圖圓度是評估全向天線均勻覆蓋效果的專屬指標，僅考察水平面方向圖均勻性。全向天線理想水平面方向圖為標準圓形，水平面上各方向輻射強度一致，但實際受結構設計、工藝誤差影響，方向圖會偏離圓形出現“凸起”或“凹陷”。

評估要求：通常要求≤±1dB，即水平面上各方向輻射電平差值不超過2dB（最大值與最小值之差），且所有工作頻點需達標。若圓度不佳，會導致覆蓋不均（部分方向信號強、部分弱）。全向天線主要應用于室內分布系統、物聯網低速率通信（如LoRa）、小型基站等360°均勻覆蓋場景，圓度直接決定覆蓋質量。

四、天線參數核心計量單位說明

天線相關參數多采用對數單位，核心含義與計算方法如下：

4.1 dB（相對值）

表征兩個量的相對大小，是天線領域最常用的相對單位，可衡量功率、電壓、增益等參數的相對變化。功率比換算公式：10log(待比較功率值/參考功率值)；電壓比換算公式：20log(待比較電壓值/參考電壓值)（功率與電壓平方成正比）。

示例1（功率比）：A功率2W，B功率1W，A相對B的功率差為10log(2/1)≈3dB（功率翻倍增益+3dB）；A功率0.5W時，相對差為10log(0.5/1)≈-3dB（功率減半增益-3dB）。示例2（電壓比）：天線輸入電壓2V，反射電壓0.2V，電壓反射比為20log(0.2/2)=-20dB，說明反射電壓遠小于輸入電壓，匹配良好。

4.2 dBm（絕對值）

表征功率絕對值，是衡量射頻信號功率的常用單位，以1mW為基準的相對比值，換算公式：10log(功率值/1mW)。射頻信號功率通常較?。ㄈ缡謾C(jī)發射功率約20dBm，基站約43dBm），使用dBm可將極小功率值轉化為易讀整數，方便工程計算。

常見示例：1mW=0dBm；1W=1000mW=30dBm；10W=40dBm；手機最大發射功率約20dBm（100mW）；基站單個通道發射功率約43dBm（20W）。

4.3 dBi與dBd（天線增益專用）

均為表征天線增益的相對單位，核心差異在于參考基準不同，可直接換算，參數標注需明確區分：

dBi：參考基準為全方向性理想點源（理論上空間各方向輻射強度一致的理想天線）；

dBd：參考基準為半波振子天線（實際可實現的基礎輻射單元，增益為2.15dBi）；

換算關系：0dBd=2.15dBi，即同一天線增益用dBd表示比dBi小2.15dB。例如12dBd換算為dBi為14.15dBi，15dBi換算為dBd為12.85dBd。

工程應用中，基站天線增益通常用dBi標注，部分民用天線（如WiFi天線）可能用dBd標注，選型時需統一單位，避免因混淆導致選型錯誤。

五、天線技術未來發展方向

隨著5G/6G發展，移動數據流量呈指數級增長，提升網絡容量成為核心目標。網絡容量受限于信噪比（SINR）——SINR越高，承載數據量越大，而天線技術是提升SINR的關鍵（最小化扇區間同頻干擾，最大化有用信號能量）。未來天線技術將朝著高性能、多功能、集成化方向突破，核心發展方向如下：

5.1 高性能天線技術

通過精細化設計提升天線輻射性能和抗干擾能力，進而提升SINR。具體方向包括：大規模MIMO技術，部署數十至上百個輻射單元組成的天線陣列，實現精準波束賦形（能量集中指向用戶），提升用戶專屬信道增益；超大規模陣列天線，進一步增加輻射單元數量，提升波束賦形精度和抗干擾能力；智能超表面（RIS）技術，調控表面單元電磁特性，主動優化電磁波傳播路徑，提升信號強度、降低干擾。核心目標均為最小化扇區間干擾，最大化集中化輻射能量，顯著提升網絡容量。

5.2 多波束天線技術

通過單個天線陣列形成多個獨立可調控波束，實現扇區精細化劃分（扇區分裂），提升單位面積網絡容量。例如傳統單扇區天線僅形成1個主波束（覆蓋120°），而2×9×6°的18波束天線可在120°扇區內形成18個窄波束（每個覆蓋約6°），每個波束獨立服務用戶。這種設計能隔離不同用戶信號，顯著降低同頻干擾，提升頻譜利用率，適用于密集城區、交通樞紐（高鐵站、機場）等用戶高密度場景，是未來6G核心技術之一。此外，多波束天線可實現波束動態跟蹤，跟隨移動用戶（如高鐵用戶）調整方向，保障通信質量。

5.3 射頻與天線融合設計

傳統通信系統中，射頻部分（功率放大器PA、低噪聲放大器LNA、濾波器等）與天線獨立設計部署，導致信號傳輸插入損耗大、系統體積大、集成度低。未來，射頻與天線融合設計將成主流，核心形式為“有源天線單元（AAU）”——將射頻前端模塊與天線陣列集成，在天線端直接完成信號放大、濾波等處理后，通過波束賦形輻射。這種融合設計可大幅減少傳輸損耗、提升系統效率，縮小設備體積、降低部署成本，還能實現射頻與天線參數協同優化，提升整體性能。目前5G基站已廣泛采用AAU架構，未來6G將進一步提升融合度，實現射頻、天線與信號處理模塊深度集成，適配小型化、高性能、低成本的通信設備需求。
