CAN協議的「新老并存」是很多工程師都會遇到的現實難題：我們常用的經典CAN（CAN CC，即CAN 2.0），作為成熟穩定的協議，單幀報文通信比特率最高可達1Mbit/s，汽車電子領域進行ECU之間的通信常采用500kbit/s的速率，其單幀報文payload最大支持8字節，還能兼容遠程幀、擴展幀等多種數據段、仲裁段的變種形式，廣泛應用于各類測試臺架、舊設備系統中。

而作為第二代CAN協議的CAN FD，在性能上實現了大幅升級：采用CAN FD SIC收發器時，通信比特率最高可支持8Mbit/s，整車場景中一般采用500kbit/s-2Mbit/s，部分ADAS場景更是能達到500kbit/s-5Mbit/s；單幀報文payload最大支持 64 字節，能滿足新一代ECU對大量數據傳輸?shù)男枨蟆?/p>

但關鍵問題在于，兩者的兼容性存在「單向壁壘」：CAN FD節點可以兼容CAN FD和CAN CC的報文，但CAN CC節點完全無法識別CAN FD報文，一旦直接連接，必然導致總線錯誤。

在實際應用中，這種兼容性問題頻繁困擾著工程師：手里的測試臺架、系統或工具只支持CAN CC，而新采購的ECU卻只支持CAN FD。如果貿然升級全套設備，不僅要投入大量資金，還需要花費時間重新調試適配，人力成本也會大幅增加；可如果放棄新ECU，又會直接影響項目開發進度...

其實，只要一個可編程網關，就能輕松打通兩種協議的通信壁壘 —— 今天就帶大家詳細拆解，如何用虹科PCAN-Router FD實現CAN CC與CAN FD的雙向轉換。

01 .

轉換的核心原理是什么？

要實現雙向轉換，本質是解決「協議差異適配」和「數據承載兼容」兩個問題。我們先通過簡化的報文結構，看清核心差異：

CAN CC報文結構體

struct{ Message_ID; // 11/29 bit identifier Message_TYPE; // RTR/STANDARD/EXTENDED... Message_LEN; // DLC = 0...8 Message_DATA[8]; // Payload:DATA[0]...DATA[7]}CANCC_Msg;

CAN FD報文結構體

struct{ Message_ID; // 11/29 bit identifier Message_TYPE; // RTR/STANDARD/EXTENDED/FDF/BRS... Message_LEN; // DLC = 0...15 Message_DATA[64]; // Payload:DATA[0]...DATA[63]}CANFD_Msg;

轉換的關鍵的是比特率匹配和報文映射。核心報文的類型和數據長度這兩個字段的匹配問題，而報文ID可以直接復用。核心分兩種場景處理：

當數據長度DLC ≤ 8時：直接映射

此時CAN FD報文的數據量的能被CAN CC單幀承載，只需修改報文類型（如將CAN FD的FDF/BRS標識轉為CAN CC的STANDARD/EXTENDED類型），就能直接雙向轉發，操作最簡單。

當數據長度DLC＞8時：定制化處理

CAN FD的64字節最大數據量，遠超過CAN CC單幀8字節的承載上限，這時候需要二選一：

舍棄冗余：直接挑選核心數據（≤8字節），多余部分丟棄，高效快捷；

拆分/合并：用多幀CAN CC報文承載一幀CAN FD數據（比如64字節需8幀CAN CC報文），可選擇「不同ID分幀」或「同一ID連續多幀」（類似ISO-15765多幀邏輯），靈活適配實際需求。

02 .

3步搞定核心配置

明確上述轉換邏輯后，可以通過虹科PCAN-Router FD網關來直接操作。

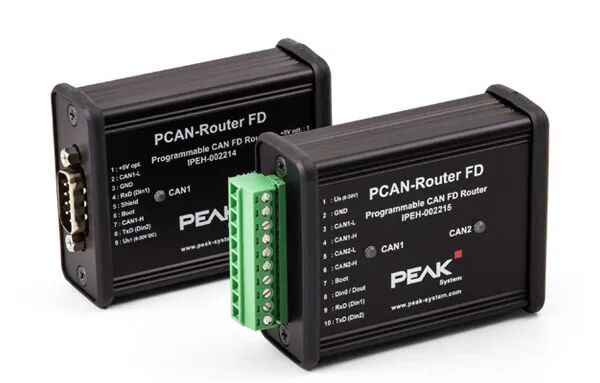

虹科PCAN-Router FD網關

虹科PCAN-Router FD作為可編程網關，支持通過代碼自定義轉換邏輯—— 無論是直接映射、數據舍棄，還是復雜的拆分合并，都能精準實現。下面是具體操作步驟，新手也能跟著做：

第一步：備好工具包

先下載核心開發資源，后續配置、編程都要用到：

固件開發包：PCANDevPack

https://www.intelnect.com/hongke-quick-start-center/installation-package-download-center/

開發教程

https://www.intelnect.com/hongke-quick-start-center/development-resources/

參考例程路徑

DevPack\PEAK-DevPack\Hardware\（對應設備型號）\Examples

第二步：修改總線比特率

首先要讓CAN CC和CAN FD總線的比特率匹配，避免通信異常：打開開發包中的can_user.c文件，找到比特率配置代碼，編輯對應通道的比特率。

can_user.c（部分）

// timings fo CAN1 and CAN2staticconstCANTiming_t Timing_CANx[2] = {_80M_500K_80___2M_80_ISO, //CAN1_80M_500K_80___2M_80_ISO //CAN2};

若需要自定義比特率（比如ADAS場景的5Mbit/s），可在can_user.h文件中編輯或新增配置。

第三步：編寫轉換邏輯

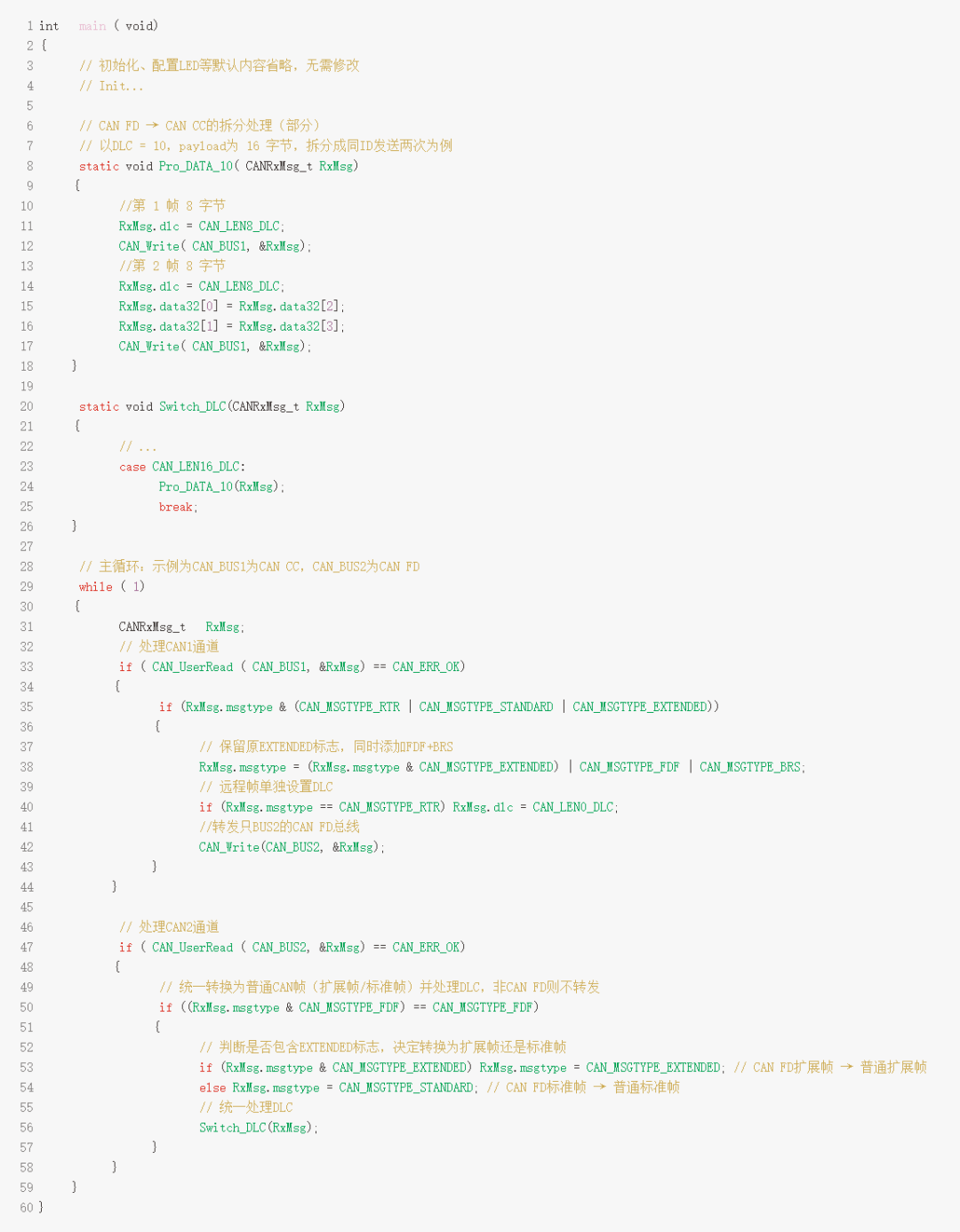

打開main.c文件，核心圍繞「讀報文 → 處理報文 → 轉發報文」的邏輯修改，以下是關鍵代碼示例：

03 .

轉換穩定嗎？看實測數據

我們搭建了測試環境：BUS1（CAN CC）比特率 500kbit/s，BUS2（CAN FD）仲裁段比特率500kbit/s、數據段比特率2Mbit/s，實測兩種方向的轉換均穩定可靠：

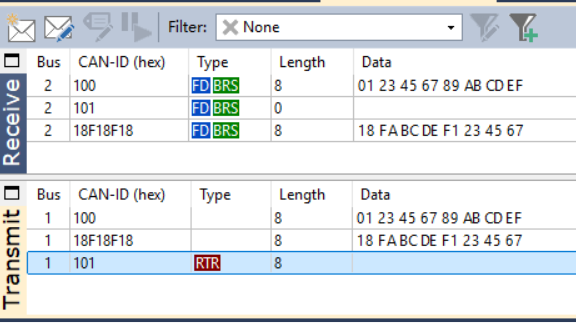

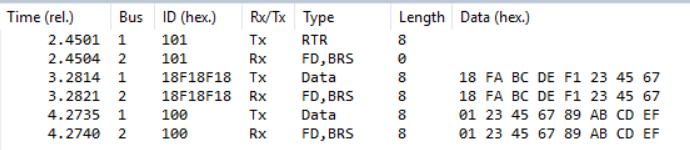

CAN CC → CAN FD

CAN CC的標準幀、擴展幀、遠程幀，均能成功轉換為帶FDF/BRS標識的CAN FD報文，數據無丟失，延遲控制在毫秒級。

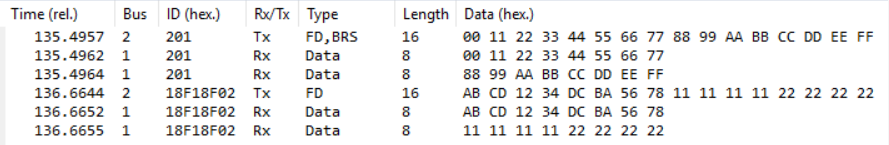

CAN FD → CAN CC

16字節的CAN FD報文，成功拆分為兩幀8字節CAN CC報文，數據完整拼接無錯亂。

本期小結 .

相比普通網關，虹科PCAN-Router FD的核心優勢在于「可編程性」—— 無需受固定轉換規則限制，無論是簡單的直接映射，還是復雜的多幀拆分/合并，都能通過代碼定制，完美適配測試臺架、新舊設備兼容、ADAS場景等不同需求。

整個使用邏輯非常清晰：按照「比特率修改 → 讀報文 → 處理報文 → 轉發報文」，即可實現雙向轉發。對于汽車電子工程師來說，既不用額外投入成本升級設備，又能快速解決協議兼容難題，效率拉滿。
