摩擦納米發電機（TENG）因結構簡單、小型、輕量化等優勢成為可穿戴傳感器件的理想選擇。基于織物結構的TENG進一步賦予可穿戴器件柔軟、舒適特性，為生理信號無創監測提供了新思路。以芯殼結構紗線為標志的織物型TENG與傳統織物有良好的兼容性，但常規的同軸紡絲、涂層、覆膜、包紗等芯殼紗線的制備方式，易出現芯層導電纖維和殼層摩擦電材料之間結合性差，導致芯殼間電阻增大，或因殼層不均勻?qū)е码姾尚孤?，以及受力時易滑移脫落等問題，從而使織物型TENG靈敏度和穩定性較低。

文章概述

針對該問題，深圳大學微流控與軟物質課題組孟思副研究員、孔湉湉教授、劉洲研究員團隊，提出利用同軸共軛靜電紡絲結合導電黏合劑涂層的方法，實現高靈敏度、高穩定性、靈活柔軟、適用于多種紡織結構的芯 — 殼納米纖維同軸紗線（NCYs）的大規模制備，并將NCYs及其衍生紡織品應用在人體不同部位生理信號監測。

圖文解讀

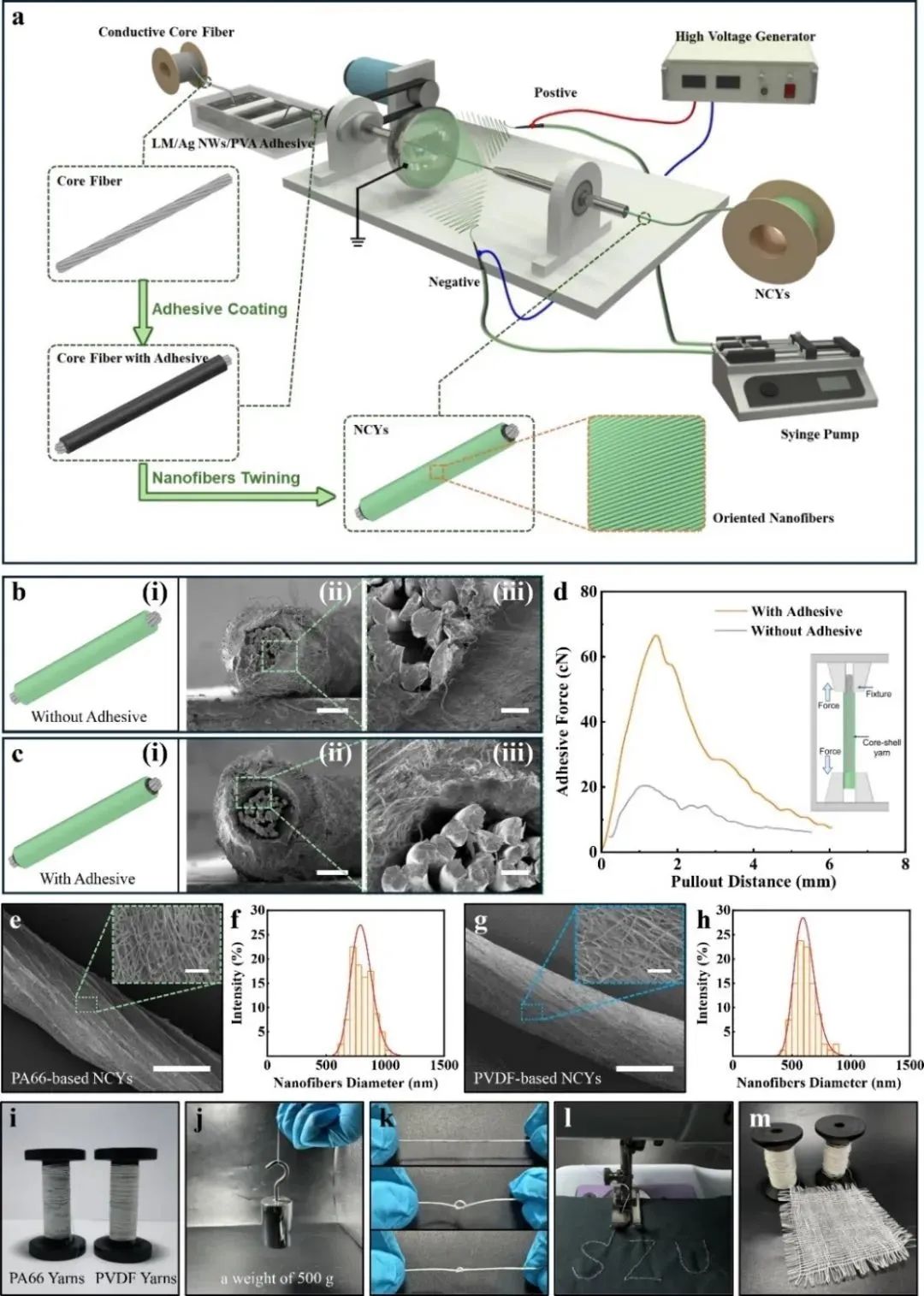

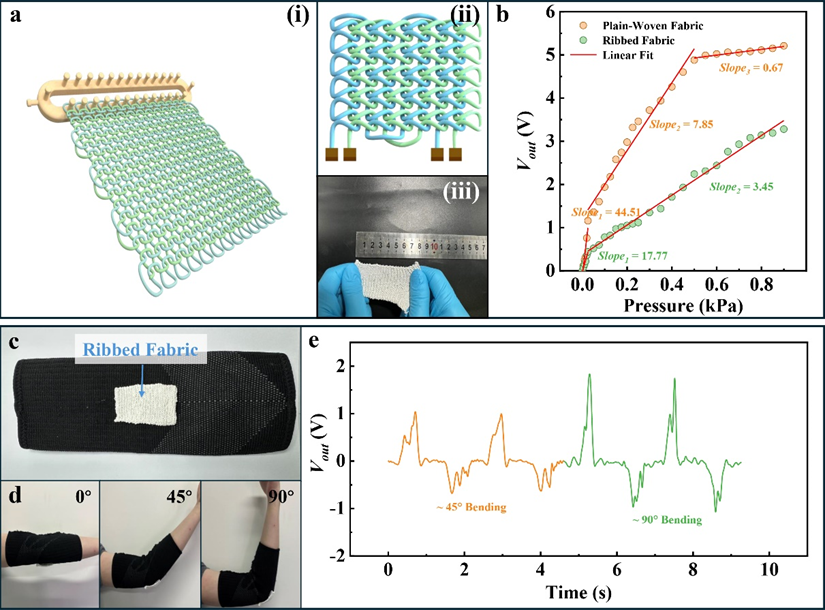

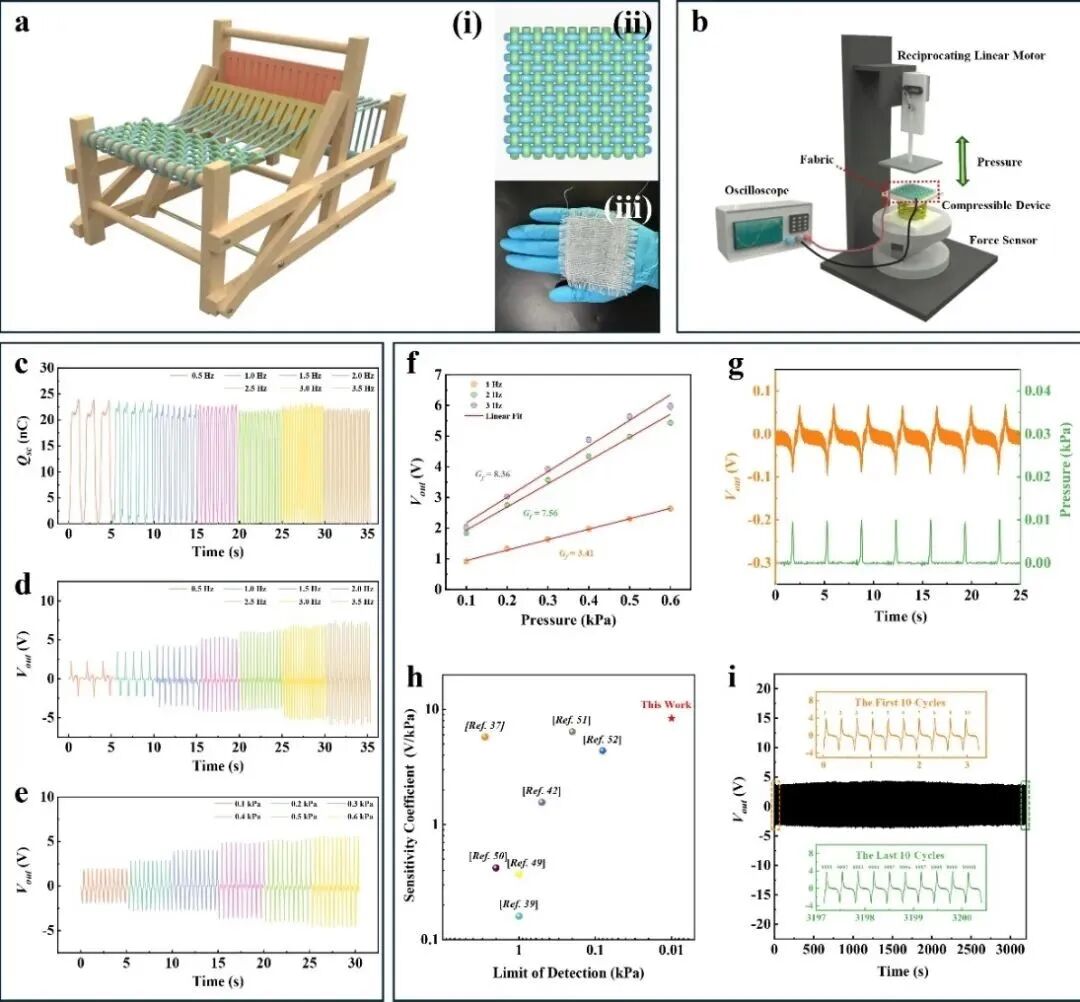

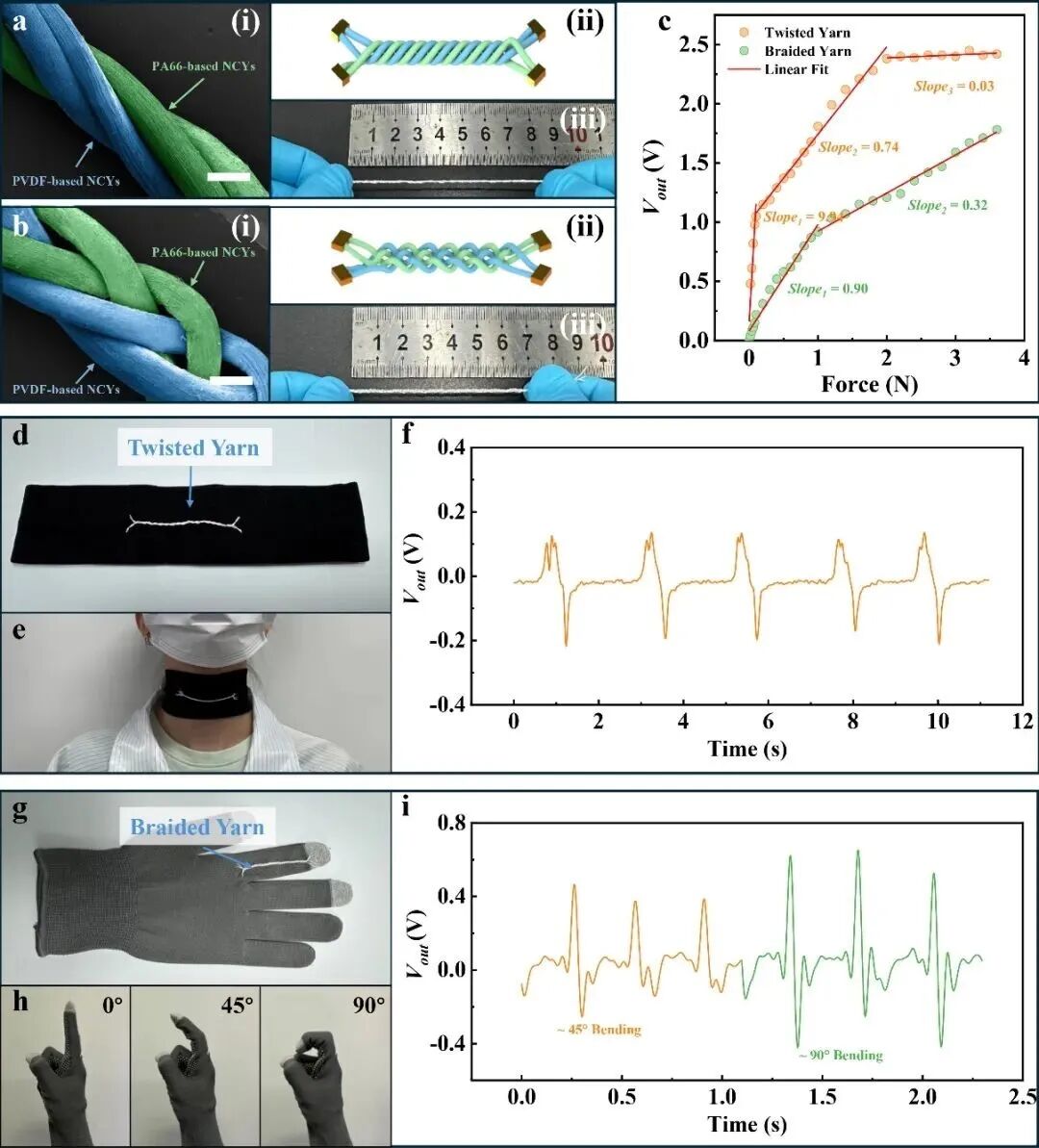

研究人員采用同軸共軛靜電紡絲結合導電黏合劑涂層的方法，分別以PA66及PVDF-TrFE聚合物溶液作為兩種摩擦帶電性不同的NCYs殼層紡絲材料，芯層材料均采用柔性不銹鋼纖維；并在同軸共軛靜電紡絲過程中添加一道導電黏合劑同步涂層工藝（其中黏性組分為PVA，導電組分為液態金屬，銀納米線為抗菌成分），以提高結構穩定性及輸出效率。該方法能夠大規模制備高柔韌性、高靈活性的NCYs。 得益于NCYs柔軟、靈活的類紡織品特性，研究人員通過常規織機制備了與多數傳統織物兼容的平紋編織結構NCY-TENG，并測試了其在監測人類運動方面的能力；測試過程覆蓋典型步態頻率1~3.5Hz下的輸出信號，發現這種織物在0.5~3.5 Hz的頻率范圍內能夠產生穩定而明顯的電信號，確認其在步態監測中的適用性。同時，研究人員還發現，NCY-TENG可以通過測量不同壓力下的電壓響應來實時監測足底應力，滿足步態分析的要求。 除了平紋NCY-TENG外，研究人員還探索了NCYs其他的衍生紡織品結構，包括加捻紗、編織紗和羅紋織物等。通過加捻和編織的方式分別制成NCY-TENG加捻紗線和編織紗線。進一步測試其性能，可發現兩種結構的復合紗表現出不同的機械性能和傳感性能：在低應力條件下，NCY-TENG加捻紗比編織紗表現出更優異的靈敏度，但編織紗線可以檢測到更大的應力范圍。因此，高靈敏、輕量化的NCY-TENG加捻紗在頸部吞咽等細微動作檢測方面潛力更大，可拉伸的NCY-TENG編織紗則適合跟蹤手指等較小關節的運動。 具有羅紋針織結構的NCYs衍生紡織品與平紋NCY-TENG相比，具有更寬的線性可測壓力范圍，但其靈敏度表現較差；而羅紋NCY-TENG的可拉伸性使其非常適合監測肘部等較大關節的運動。利用這一特性，可將羅紋NCY-TENG整合到商用肘部保護套中，其可準確感知肘部不同角度的彎曲，跟蹤肘部運動。 研究人員還選擇了高靈敏度、結構平整的平紋NCY-TENG作為步態監測鞋墊基本構成單元，并將15個平紋NCY-TENG設置在足部區域的關鍵足壓力點。為評估步態監測鞋墊的有效性，實驗者通過穿戴內置智能鞋墊的鞋子進行各種站立和行走活動，測試不同的步態條件對足底壓力分布的影響，結果表明步態監測鞋墊能夠提供準確的壓力映射以識別不同步態狀態下獨特的足底壓力。另外，平紋NYC-TENG紡織品具有出色的透氣性及耐洗滌性、抗菌性能，在可穿戴步態監測方面展現出巨大的潛力，特別是針對糖尿病足患者的步態檢測。 ?
