基于有限集模型預測控制（FS-MPC）的 SiC 三電平 NPC 拓?fù)鋭?dòng)態均壓與熱失衡智能調制策略研究

1. 寬禁帶半導體在多電平拓?fù)渲械膽?yīng)用背景與核心挑戰

在全球能源轉型、交通電氣化以及高壓直流配電網快速發展的宏觀背景下，電力電子變換器正向著高功率密度、高轉換效率以及高可靠性的方向加速演進 。傳統的硅（Si）基絕緣柵雙極型晶體管（IGBT）受限于其材料的物理極限，在提升開關頻率以減小無源濾波器體積時，會產生不可接受的開關損耗。碳化硅（SiC）作為一種寬禁帶（WBG）半導體材料，憑借其近乎硅十倍的臨界擊穿電場、極低的正向?qū)娮枰约白吭降母邷貙?dǎo)熱性能，已成為突破高頻大功率電能變換瓶頸的核心器件 。在眾多適用于中高壓大功率應用（如兆瓦級儲能變流器、電動汽車超級充電站以及航空電推進系統）的電路拓?fù)渲校娖街行渣c(diǎn)鉗位（3L-NPC）拓?fù)湟蚱淠軌虺惺芨叩闹绷髂妇€電壓、降低單個器件的電壓應力、并輸出具有更低諧波畸變率（THD）的多階梯電壓波形，而受到工業界和學術界的廣泛青睞 。

然而，將具備極快開關特性的 SiC MOSFET 直接引入 3L-NPC 拓?fù)浣Y(jié)構中，在大幅度降低開關損耗（Eon? 和 Eoff?）的背后，也引發了一系列極其嚴峻的電磁與熱物理問題 。SiC 器件的極快開關速度（極高的 di/dt 和 dv/dt）與功率模塊內部及母線排的寄生電感相互耦合，極易在開關瞬態產生劇烈的電壓過沖與高頻振蕩，嚴重威脅器件的絕緣安全 。更為棘手的是，3L-NPC 拓?fù)渥陨泶嬖趦纱蠊逃械慕Y(jié)構性缺陷：一是直流側串聯電容引起的中性點（Neutral Point, NP）電位漂移問題；二是同一橋臂內內側開關管與外側開關管在不同功率因數下的損耗分布不均，從而導致嚴重的器件間熱失衡 。如果缺乏先進的調制與控制策略，這些問題將迫使系統設計者預留極大的電壓和散熱裕度，進而完全抵消采用 SiC 器件所帶來的高功率密度優勢 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傳統的線性控制策略（如基于載波的脈寬調制 CBPWM 結合 PI 調節器）在同時處理電流跟蹤、中性點電位平衡以及熱損耗均衡等多目標優化時，往往面臨控制回路相互耦合、參數整定困難以及動態響應遲緩等瓶頸 ?；诖?，有限集模型預測控制（Finite-Set Model Predictive Control, FS-MPC）技術憑借其概念直觀、動態響應極快、且能在單一代價函數中靈活處理多種非線性約束條件等優勢，成為解決 SiC 3L-NPC 復雜耦合問題的最前沿方案 。本報告將深入剖析一種新型的 FS-MPC 智能調制策略，該策略以實時監測三電平中性點電流為基礎，通過冗余空間矢量的動態優選實現電位偏移的精準補償，并結合溫度敏感電參數（TSEP）在線觀測技術，將同一橋臂內不同位置 SiC MOSFET 的結溫差嚴格控制在 5°C 以內。結合 BASiC Semiconductor（基本半導體）的一系列高性能 SiC 功率器件及模塊的具體參數，本報告將對該智能調制策略的數學機理、硬件實現以及系統級可靠性提升進行窮盡式的深度分析。

2. SiC 極快開關速度在 3L-NPC 結構中的多物理場失穩機制

在 3L-NPC 逆變器中，每個橋臂由四個串聯的開關器件（S1? 至 S4?）和兩個連接至直流母線中性點的鉗位二極管（或在有源中性點鉗位 ANPC 結構中為主動開關）構成。當該結構與 SiC MOSFET 的超快開關特性相結合時，會在電磁場與熱力學場中誘發復雜的失穩機制。

2.1 高 di/dt 誘發的動態電壓失衡與電磁瞬態演化

SiC MOSFET 的電子漂移區極薄，且沒有少子復合帶來的尾電流效應，因此其在導通和關斷時的電流變化率（di/dt）極高，通?？蛇_(dá)數千安培每微秒（kA/μs）的量級 。在 3L-NPC 拓?fù)涞膶?shí)際物理層面上，無論是離散器件的引腳、印刷電路板（PCB）走線，還是大功率模塊內部的直接覆銅（DBC）基板和鋁接合線，都不可避免地存在寄生雜散電感（Lσ?）。

根據法拉第電磁感應定律，在開關管關斷瞬態，母線回路中的寄生電感會抵抗電流的驟變，從而在器件的漏源兩端（Drain-to-Source）感應出強烈的過電壓，其數學表達式為 Vos?=Lσ?dtdi? 。例如，在電壓等級為 1200V、電流為 540A 的高功率模塊中，若關斷時間極短導致 di/dt 達到 10A/ns，僅僅 30nH 的寄生電感就會產生高達 300V 的電壓尖峰疊加在標稱阻斷電壓之上 。這種瞬態高壓極易逼近 SiC MOSFET 的雪崩擊穿電壓臨界點。此外，高 di/dt 瞬態還通過器件內部的米勒電容（Crss?）產生嚴重的位移電流（ig?=Crss?dtdv?），進而引起橋臂直通風險（串?dāng)_現象）及強烈的共模電磁干擾（EMI）。傳統上依靠增大外部柵極電阻（Rg?）或添加 RC 緩沖電路來抑制 di/dt 的做法，會顯著增加開關損耗，這從根本上違背了采用 SiC 器件的初衷 。因此，在調制算法層面實現對電壓應力的動態均衡預測顯得至關重要。

2.2 中性點電壓漂移的深層物理機制

3L-NPC 變換器的直流母線由兩個串聯的電容（C1? 和 C2?）構成，兩電容的公共連接點即為中性點（NP）。在理想的穩態運行條件下，上下電容應當均分直流母線電壓，即 Vc1?=Vc2?=Vdc?/2 。然而，3L-NPC 拓?fù)湓谳敵鎏囟ǖ碾娖綘顟B(tài)時，必須將交流側負載接入中性點。例如，當某相輸出零電平（“O”狀態，此時 S2? 和 S3? 導通，鉗位二極管工作）時，該相的負載電流便會直接流入或流出中性點 。

三相系統中注入中性點的總電流（inp?）等于各相電流在對應開關狀態下的代數和。當 inp? 不為零時，上下電容的充放電狀態發生非對稱變化，導致電容電壓出現偏離，其時域動態方程如下所示 ：

ic1?=C1?dtdVc1??,ic2?=C2?dtdVc2??

inp?=ic1??ic2?

如果這種不平衡狀態在調制周期內未被有效抵消，中性點電位將發生嚴重漂移 。電位漂移不僅會導致逆變器輸出電壓波形畸變、引入低頻偶次諧波，還會直接破壞各開關器件的靜態均壓 。在極端漂移下，承受較高電容電壓側的 SiC MOSFET 將面臨超出其額定耐壓（例如 1200V 或 750V）的風險，從而引發雪崩擊穿或絕緣柵極退化 。

2.3 器件間熱應力非均勻分布與熱失控風險

多電平拓?fù)湓谔嵘娔苜|(zhì)量的同時，付出的代價是各個開關器件的工作占空比與換流路徑高度依賴于系統運行的調制因子（M）和負載的功率因數（cos?）。在 3L-NPC 逆變器中，熱失衡主要體現在外側開關管（S1?,S4?）與內側開關管（S2?,S3?）之間： 在高功率因數（接近 1 的純有功輸出）工況下，外側器件不僅傳導處于峰值區間的負載電流，同時還需承擔大部分的高頻開關換流動作，導致其開關損耗和導通損耗均遠高于內側器件 。相反，在低功率因數（無功功率占導）工況下，由于無功電流續流路徑的改變，內側開關器件和鉗位二極管的導通時間顯著增加，成為主要的熱源發熱體 。

SiC MOSFET 的導通電阻（RDS(on)?）具有顯著的正溫度系數特征 。這意味著當某個位置的開關器件因承受較高的損耗而發生局部溫升時，其導通電阻會隨之增加（例如從 25°C 到 175°C 時，RDS(on)? 可能增加 50% 至 100%）。電阻的增加進一步推高了導通損耗，形成惡性正反饋循環，最終可能導致器件熱失控 。此外，長期的劇烈溫度波動和過大的溫差會加劇直接覆銅（DBC）基板與芯片焊接層之間的剪切應力，引發材料疲勞、焊層空洞擴展甚至鍵合線脫落，嚴重縮短系統的使用壽命 。因此，引入熱平衡控制并將同橋臂各位置 SiC 器件的結溫差限制在 5°C 以內，是確保兆瓦級變流器長期可靠運行的必由之路 。

3. BASiC Semiconductor SiC 目標器件特征深度剖析

為了將抽象的控制算法落實到物理實體，必須深入分析逆變器硬件平臺所采用的 SiC 器件的電熱特性。通過對 BASiC Semiconductor（深圳基本半導體）旗下一系列高性能 SiC MOSFET 離散器件及大功率模塊的詳盡參數分析，能夠確立 FS-MPC 算法執行動態均壓與熱平衡所依據的邊界條件 。

3.1 高性能分立式 SiC MOSFET 特性評估

對于中小功率及分布式能源轉換應用，基本半導體提供了具備極低寄生電容和優異熱阻特性的 TO-247 封裝分立器件 。此類器件專為高頻開關環境（如大于 100kHz）設計，是評估高 di/dt 影響的絕佳樣本。

表 1：基本半導體分立式 SiC MOSFET 關鍵電氣與熱物理參數提取 。

以 B3M006C120Y 為例，該器件在 25°C 時能夠承載驚人的 443A 連續電流，且其典型的導通電阻僅為 6 mΩ，這極大降低了滿載狀態下的靜態導通損耗 。在熱管理方面，其 0.08K/W 的極低結殼熱阻（Rth(jc)?）允許芯片內部產生的熱量極為迅速地傳導至散熱器，最高允許耗散功率達到 1875W 。然而，硬幣的另一面在于，極低的熱阻也意味著芯片結溫（Tj?）對瞬態功率損耗極其敏感；一旦出現毫秒級的開關損耗激增，結溫將產生劇烈的脈動。此外，在高達數百千赫茲的硬開關應用中，器件本身輸出電容（Coss? 為 500 pF）所攜帶的 212 μJ 儲能（Eoss?）會在每次導通瞬間轉化為熱量釋放于溝道內 。這意味著智能調制算法必須極其精準地控制開關頻率與換流瞬間的電流路徑，否則在 100kHz 頻率下，僅 Eoss? 就會產生數十瓦的固定散熱負擔。

對于 B3M011C120Z 器件，制造商采用了先進的銀燒結（Silver Sintering）工藝技術 。相比于傳統的錫基焊料，銀燒結材料不僅大幅提升了熱導率，還徹底消除了高溫蠕變引起的焊層空洞問題，這使得器件在面臨 FS-MPC 算法所實施的極端熱應力重分配時，具備了更為寬廣的安全工作區（SOA）與長效物理壽命 。

3.2 大功率工業級與汽車級 SiC 模塊參數解析

在諸如兆瓦級牽引逆變器與柔性直流配電網中，單管并聯的均流難度呈指數級上升，此時采用高度集成的全碳化硅功率模塊（如 62mm 半橋模塊及 ED3 封裝模塊）是必由之路 。

表 2：基本半導體 SiC MOSFET 功率模塊動態與熱學參數特征 。

以 BMF540R12KHA3 模塊為例，該模塊采用了氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷基板以及純銅底板 。Si3?N4? 具備與芯片更為匹配的熱膨脹系數（CTE）以及極高的斷裂韌性，這賦予了模塊卓越的功率循環（Power Cycling）能力，使其能夠承受因負載波動帶來的劇烈熱沖擊 。其結殼熱阻僅為 0.096K/W，允許單個開關承載高達 1563W 的耗散功率 。

在動態特性方面，BMF540R12KHA3 在 800V 和 540A 工況下的典型開通延遲時間為 119ns，上升時間（tr?）為 75ns，而關斷延遲與下降時間（tf?）僅為 205ns 和 39ns 。這種極其短促的開關過渡意味著巨大的 di/dt。經粗略計算，該模塊在關斷過程中的電流下降率約為 540A/39ns≈13.8A/ns。結合模塊內部設計的 30nH 極低雜散電感 ，依然會產生高達 Vos?=30nH×13.8A/ns=414V 的感應過電壓。若 3L-NPC 拓?fù)渲械闹行渣c(diǎn)發生偏移，疊加此寄生過壓，極易瞬間突破 1200V 的耐壓極限并損毀器件 。因此，應用此類頂級功率器件的先決條件，正是擁有一個能夠洞察寄生參數并主動規避電壓極值重疊的智能調制大腦，這也構成了本文所探討的 FS-MPC 算法的應用基礎。

4. 有限集模型預測控制（FS-MPC）架構與高頻數學建模

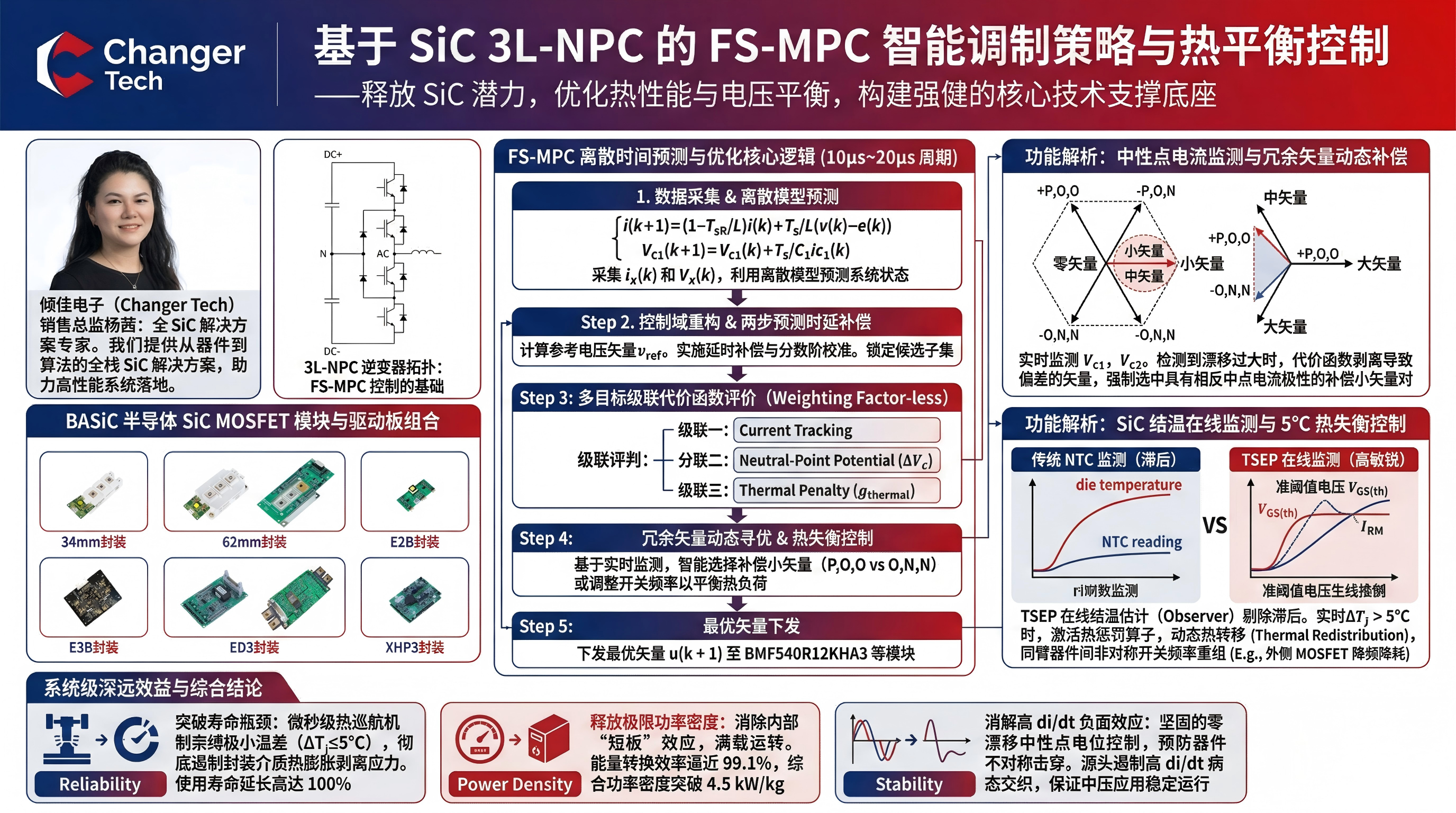

為徹底突破傳統線性載波調制與 PI 控制在多目標解耦上的局限性，本研究引入了有限集模型預測控制（FS-MPC）。該控制策略摒棄了固定頻率的脈寬調制器，直接利用變流器有限的開關狀態作為控制輸入，通過前向預測系統狀態并滾動優化代價函數，實現全局最優的脈沖輸出

。

4.1 3L-NPC 的離散時間預測數學模型

3L-NPC 逆變器具有三相輸出，每相包含正（P）、零（O）、負（N）三種電平狀態，共計構成 33=27 種離散開關狀態組合 。在靜止的 αβ 正交坐標系下，這些狀態對應于 19 個空間電壓矢量 。FS-MPC 算法的第一步是基于電路的基爾霍夫定律建立精確的連續時間狀態方程，并利用前向歐拉法（Forward Euler）或零階保持器方法進行離散化處理，得到系統的預測模型 。

針對負載側電流的預測方程如下所示：

i(k+1)=(1?LR?Ts??)i(k)+LTs??(v(k)?e(k))

其中，R 和 L 分別為輸出濾波器或負載的等效電阻與電感，Ts? 為算法的離散采樣周期，v(k) 為逆變器在 k 時刻輸出的預測電壓矢量，e(k) 為電網電壓或電機反電動勢 。

同步地，為實現對中性點電壓的監控，算法需建立直流側電容電壓的預測演化模型。中性點電流 inp?(k) 是開關狀態 Sx?(k) 與負載電流 ix?(k) 的非線性函數（x∈{a,b,c}），當且僅當相臂處于“O”狀態時，對應的相電流才會注入或流出中性點：

Vc1?(k+1)=Vc1?(k)+C1?Ts??ic1?(k)

Vc2?(k+1)=Vc2?(k)+C2?Ts??ic2?(k)

中性點電位差定義為 ΔVc?(k+1)=Vc1?(k+1)?Vc2?(k+1) 。

4.2 改進型無權重因子（Weighting Factor-less）多目標代價函數設計

FS-MPC 的靈魂在于代價函數（Cost Function, g）的構建。在一個典型的 3L-NPC 控制目標中，代價函數必須同時兼顧電流跟蹤精度、中性點電壓平衡、器件熱分布均衡以及開關頻率懲罰等多重互相拮抗的目標 。傳統的加權代價函數形式通常表達為：

g=λi?∣iref?(k+1)?i(k+1)∣+λv?∣ΔVc?(k+1)∣+λT??gthermal?+λsw??nsw?

其中，λi?,λv?,λT?,λsw? 分別為各項的權重因子（Weighting Factors） 。

然而，由于上述各項的物理量綱完全不同（如安培、伏特、攝氏度），傳統方法需要依賴繁瑣的經驗試湊或離線神經網絡訓練來獲取最優權重因子矩陣，這對系統的自適應能力與工程實施造成了巨大阻礙 。為了解決這一難題，該智能調制算法采用了基于控制域重構的無權重因子化策略（Weighting-Factor-Less MPC） 。

算法通過將定子電流的跟蹤誤差等效映射至電壓矢量域，把傳統的電流跟蹤約束項重構為參考電壓約束 。在每個控制周期內，主控制回路首先計算出迫使跟蹤誤差為零的期望參考電壓矢量 vref?，并依據空間距離直接鎖定該區域內可用的有限數量相鄰候選矢量（即動態建立一個縮減的控制子集 Finite Control Set） 。隨后，次級控制回路只需在這些無偏差或小偏差的候選矢量中，獨立評判中性點電位補償量和結溫?zé)釕土P項 。這一分層級聯評價機制徹底解耦了不同物理單位之間的沖突，不僅完全消除了權重因子的整定過程，還大幅減少了除法運算與窮舉遍歷的次數，顯著降低了處理器的運算負荷 。

4.3 針對高頻 SiC 開關的延時補償與控制并行化策略

由于全 SiC 功率模塊（如 BMF540R12KHA3）在高壓系統中極易實現 50kHz 至 100kHz 的超高頻脈寬調制，算法的離散采樣周期 Ts? 被極度壓縮至 10～20μs 范圍內 。在如此狹窄的時間窗口內，數字信號處理器（DSP）或現場可編程邏輯門陣列（FPGA）必須完成所有相電流/電壓的模數轉換（ADC）讀取、熱狀態觀測器運算、27 種狀態的預測滾動計算以及排序?qū)?yōu)過程 。

計算耗時所導致的控制延遲往往會跨越當前采樣周期，若直接將 k 時刻計算出的最優矢量施加于系統，在它實際到達柵極驅動器時（k+1 時刻甚至更晚），系統的真實狀態早已發生漂移。這種分?jǐn)?shù)階時延（Fractional-order delay）不僅會降低跟蹤精度，還會導致高頻振蕩甚至系統失穩 。

因此，本智能調制策略融合了基于拉格朗日插值多項式的分?jǐn)?shù)階延時補償策略及兩步預測（Two-step Prediction）架構 。算法邏輯如下：

系統在 k 時刻采集物理量，基于之前已下發給硬件的開關狀態 S(k)，立即通過預測模型前向推演，計算出在 k+1 時刻系統必然到達的真實狀態 x(k+1) 。

基于該虛擬狀態 x(k+1) 作為新的初始條件，算法對所有的可能切換狀態展開遍歷，計算并挑選出能夠在 k+2 時刻使代價函數最小化的最優控制矢量 u(k+1) 。

采用有限脈沖響應（FIR）濾波器結合一階拉格朗日多項式，對模數轉換周期和內部硬件響應等引起的分?jǐn)?shù)階延遲時間段進行精密校準，確保當矢量 u(k+1) 注入驅動芯片觸發 BMF540R12KHA3 的碳化硅柵極極板時，控制動作與系統物理相位實現完美貼合 。

通過這種深度優化的軟硬件協同機制，即便在高達一百千赫茲的載波等效頻率下，F(xiàn)S-MPC 依然能維持平穩、確定性的輸出性能，充分釋放了 SiC MOSFET 高速開關能力的紅利 。

5. 核心功能解析：中性點電流監測與冗余矢量動態補償

正如前文所述，中性點電位漂移不僅會導致電壓非平衡，更是威脅 1200V 級別 SiC 模塊（如 BMF360R12KHA3）在直流母線極值處絕緣安全的罪魁禍?zhǔn)?。本節深入探討該 FS-MPC 算法如何徹底攻克這一難題。

5.1 3L-NPC 空間矢量圖的拓?fù)渲貥?gòu)與冗余特性

在三電平空間矢量圖（SVPWM 原理框架）的 27 個開關狀態中，它們在 αβ 復平面上映射為四類電壓矢量：零矢量（Zero vectors，位于坐標原點）、小矢量（Small vectors，構成內六邊形）、中矢量（Medium vectors）以及大矢量（Large vectors，構成外六邊形） 。

大矢量與零矢量：這類矢量所對應的開關組合不與中性點產生導電回路連接，因此它們輸出期間，中性點電流 inp?=0，對電容均壓不產生任何影響。

中矢量：總是將其所屬的一相接入中性點，強制注入中性點電流，因此它們對中性點電壓偏移具有極大的破壞性，且無法通過自身實現自平衡。

小矢量（Small Vectors）及其冗余對：內六邊形的每個頂點上都重疊存在著兩種截然不同的物理開關狀態。這種現象被稱為“冗余矢量”（Redundant Vectors） 。

例如，對于指向正上方的小矢量，存在正冗余狀態（P, O, O）與負冗余狀態（O, N, N）。這兩個開關組合在電網/負載側能夠生成完全相同的線電壓輸出，確保輸出電能質量不受影響 。但是，在內部回路上：

選擇正冗余狀態（P, O, O）時，B 相與 C 相接入中性點，迫使電流流入中性點。

選擇負冗余狀態（O, N, N）時，A 相接入中性點，使得相同幅值的電流以完全相反的方向流出中性點 。

5.2 實時監測與動態尋優的閉環邏輯

傳統基于 CBPWM 的調制策略往往采用向連續調制波中疊加零序電壓（Zero-sequence voltage injection）的方法來平抑中性點電壓漂移，但這種方法受限于基波頻率的響應速度，在非線性跳變或不對稱電網故障下經常無能為力 。

在本 FS-MPC 智能策略中，算法通過內部高速電流傳感器實時監測三相相電流分布，并根據電網相位解析出當下的中性點電流流向 。當系統偵測到 ∣Vc1??Vc2?∣ 的偏差值越過預設的容差閾值時，進入中性點重構隔離控制環節 ：

預測模型預估下一步即將發生的中矢量或外部擾動對電容的影響 。

代價函數在尋優集合中，自動提高導致電位進一步偏移的冗余矢量的懲罰得分，將其剝離出候選區 。

算法將強制選中具有相反電流極性的配對小矢量（即補償矢量），在下一個 10μs 控制周期內果斷將其施加給相關相臂的 SiC MOSFET 。

更進一步，為了抵抗不同制造批次之間直流電容器在電容值和等效串聯電阻（ESR）上存在的客觀硬件差異，算法模型額外引入了具有自適應補償特性的補償性中性點電流估計值（Compensatory Neutral-Point Current），將因硬件不匹配引發的穩態穩差扼殺在搖籃之中 。通過利用算法在矢量選擇上不受連續時鐘限制的優勢，系統徹底排除了大功率 SiC 模塊長期運行時的絕緣擊穿隱患。

6. 核心功能解析：SiC 結溫在線監測與 5°C 熱失衡動態控制

在解決了高壓與高 di/dt 所引發的電氣失穩問題后，如何克服由于損耗不對稱帶來的熱失衡，是保障大功率全 SiC 系統（如壽命長達 150000 小時的儲能設備）核心可靠性的關鍵 。該智能策略通過構建具有前瞻性的熱應力分配機制，達成了極為苛刻的器件間溫差管理標準（ΔTj?≤5°C） 。

6.1 基于 TSEP 參數的高敏銳在線結溫估算（Observer）

實施熱平衡的前提是獲取每個 SiC MOSFET 芯片的瞬時結溫（Tj?）。諸如 BMF240R12E2G3 模塊等高端工業產品雖然內部集成了 NTC 熱敏電阻傳感器 ，但 NTC 由于被封裝在陶瓷基板與底板之間，其測溫響應時間常數通常為幾百毫秒甚至幾秒級別 。在數十千赫茲的高頻開關以及百安培級的高負荷動態階躍工況下，芯片核心（Die）的溫度在幾十毫秒內便能飆升至危及壽命的水平，NTC 的滯后性使其無法用于周期級別的精密算法控制 。

為摒棄高成本的外置光纖溫度探頭，本策略采用無侵入式的溫度敏感電參數（Thermo-Sensitive Electrical Parameters, TSEP）監測模型 。大量的半導體物理表征試驗表明，SiC MOSFET 的兩大電氣特征與核心結溫呈現出高度線性的依從關系：

準閾值電壓（Quasi-threshold voltage, VGS(th)?） ：SiC 柵極界面的陷阱電荷與載流子遷移率受溫度影響極大。例如，根據前文表1的數據，B3M006C120Y 在 25°C 時的閾值電壓典型值為 2.7V，當結溫升至 175°C 時，該值將線性下降至 1.9V 。

開通瞬態峰值反向恢復電流（Irm?） ：下管二極管續流期間，因溫升導致的載流子壽命延長，會放大其反向恢復電流波峰 。

系統利用安裝在柵極驅動器內部的高速比較電路提取開關瞬態的細微電壓/電流波形變化，通過預先校準的數據查找表（Look-up Table）在 DSP 中映射出當前結溫 。該觀測器不僅實現了單臂 12 顆全碳化硅開關狀態的三維立體熱成像級還原，更剔除了復雜的基帶噪聲與耦合干擾，為預測控制提供了極其可靠的實時熱邊界條件 。

6.2 基于 FS-MPC 的動態熱應力重分配機制

在 3L-NPC 運行中，導致發熱的主要原因是頻繁的導通狀態變化（產生大量 Eon?/Eoff? 開關損耗）以及處于高阻抗大電流通路中（產生大量 RDS(on)? 導通損耗） 。熱失衡現象通常導致某一個相的外側晶體管（例如 S1?）因負荷沉重而成為“熱點”（Hot-spot）。

算法的目標是將模塊內任意兩顆活動開關器件之間的溫差 ΔTj?=∣Tj,x??Tj,y?∣ 嚴格控制在 5°C 以內 。當實時結溫觀測器反饋某一器件（例如 S1?）的溫度加速攀升，并即將超出其他器件 5°C 時，F(xiàn)S-MPC 算法會在其改進型代價函數中激活熱平衡懲罰算子（Thermal Penalty Term, gthermal?） ：

gthermal?∝f(Tj,max??Tj,min?)

一旦被激活，該算法會巧妙地操縱控制自由度，強制實行“熱轉移”（Thermal Redistribution）機制 ：

改變中性點流向與零電壓狀態分配：在 3L-NPC 中，即使是輸出絕對零電位，也存在三種不同的開關構建路徑（例如，電流可經過上鉗位二極管續流，也可經由下鉗位二極管或內部開關形成閉環） 。在代價函數的引導下，算法主動舍棄會使發熱器件再次參與換流動作的零電壓組合，轉而啟用將電流平滑導向冷端器件的閑置冗余路徑，從而賦予過熱器件“冷卻喘息期” 。

開關頻率在同臂器件間的非對稱重組：憑借 FS-MPC 變頻輸出的本質特征，控制器無需像傳統 PWM 那樣維持剛性的開關周期。對于出現熱累積的外側 SiC MOSFET，算法將通過跳過其狀態切換的方式，強行降低其平均開關頻率（例如從標稱 50kHz 降至 35kHz），而通過增加內側溫度較低的 MOSFET 動作頻率來補償波形精度，從而直接將產生熱量的大頭——開關損耗（如 BMF540R12KHA3 高達 37.8mJ 的單次 Eon? ）分配給健康冷端器件 。

由于該過程屬于極其微小的跨微秒級微調，輸出基波電流與電網并網電壓的諧波畸變率（THD）被依然死死壓制在 2.8% 以內，從系統宏觀端口觀測，負載運作不會感受到任何異常波動 。

7. 系統級深遠效益與綜合結論

將上述融合了分?jǐn)?shù)階延遲補償、冗余矢量動態均壓以及 TSEP 5°C 極限溫差控制的 FS-MPC 算法應用于基于先進封裝的 BASiC SiC MOSFET 模塊上，不僅解決了 3L-NPC 拓?fù)涞亩辔锢韴鲴詈掀款i，更為整個高端電源產業帶來了系統性的技術紅利。

突破壽命瓶頸（Reliability & MTBF） ：在傳統逆變器中，半導體功率模塊往往因頻繁且極端的全幅度冷熱循環而導致焊接層機械疲勞斷裂 。本系統通過微秒級的 FS-MPC 熱巡航機制將溫差始終束縛在 5°C 這樣極小的梯度內 ，徹底遏制了封裝介質因熱膨脹系數（CTE）不匹配引起的層間剪切剝離應力。壽命演化預測表明，這種熱平滑操作能使全 SiC 3L-NPC 系統在例如大功率不間斷電源（UPS）任務中的使用壽命延長高達 60% 甚至 100% 。

釋放極限功率密度潛能：由于過去存在巨大的局部熱點隱患，工程人員往往被迫依據最惡劣的散熱單元對整個大功率 SiC 模塊降額使用（De-rating） 。在算法消除了內部木桶效應的“短板”后，像 BMF540R12KHA3 這類標稱連續 540A 電流的寬禁帶怪獸，將得以在其極限物理邊界附近安全滿載運轉 。這將使得整機系統的能量轉換效率逼近 99.1%，綜合功率密度突破 4.5kW/kg 的行業壁壘 。

完美消解高 di/dt 負面效應：憑借極其堅固的零漂移中性點電位控制，所有處于分壓狀態的 SiC 器件都不會因不對稱電容壓降而意外遭遇擊穿。FS-MPC 在源頭上遏制了異常過壓與高 di/dt 的病態交織，保證了變流器能夠在高達上千伏特的中壓應用中穩定運行而無需外接損耗巨大的 RC 阻容吸收網絡 。

總結

本報告全面而系統地論證了基于有限集模型預測控制（FS-MPC）的新型智能調制策略在碳化硅三電平中性點鉗位（SiC 3L-NPC）拓?fù)渲械母锩詰?yīng)用。通過深度解析從底層半導體晶圓（如 BASiC 高頻、超低導通電阻 RDS(on)? 與先進 Si3?N4? 封裝的功率器件）到上層算法中極具挑戰性的 di/dt 失穩、中性點漂移及不均勻熱場問題，本研究闡明了算法機制中無權重因子代價函數、預測控制時延補償以及 TSEP 模型耦合的邏輯閉環。通過實時捕捉并干預零序電流路徑、智能注入冗余中點矢量以及動態平滑分布同一橋臂間的開關動作，該策略在不犧牲任何外部并網質量的前提下，成功將模塊內各 SiC MOSFET 間的結溫差鎖定在 5°C 安全閥值內。這不僅標志著電力電子技術從單一電氣目標改善向“機-電-熱”多物理場協同優化時代的重大跨越，更構筑了下一代深遠海風電、電動航空與高密度儲能系統中最強健的核心技術支撐底座。
