?1.特性描述

FZH38 (深圳市方中禾科技)芯片具有 8個觸摸按鍵，可用來檢測外部觸摸按鍵的觸摸動作。該芯片具有較高的集成 度，僅需極少的外部組件便可實現觸摸按鍵的檢測。芯片內部采用特殊的集成電路，具有高電源電壓 抑制比，可減少按鍵檢測錯誤的發生，具有自動校準功能，低待機電流，抗電壓波動等特性，為各種 觸摸按鍵的應用提供了一種簡單而又有效的實現方法。本產品性能優良，質量可靠。

2.功能特點

工作電壓范圍：2.2V~5.5V

低待機電流

自動校準功能

自動切換待機/工作模式

最長按鍵輸出時間檢測

具備抗電壓波動功能

NMOS 輸出內建上拉電阻/CMOS直接輸出

支持串行和并行輸出

外接電容調整靈敏度

極少的外圍組件

封裝形式：SOP16

3.內部結構框圖

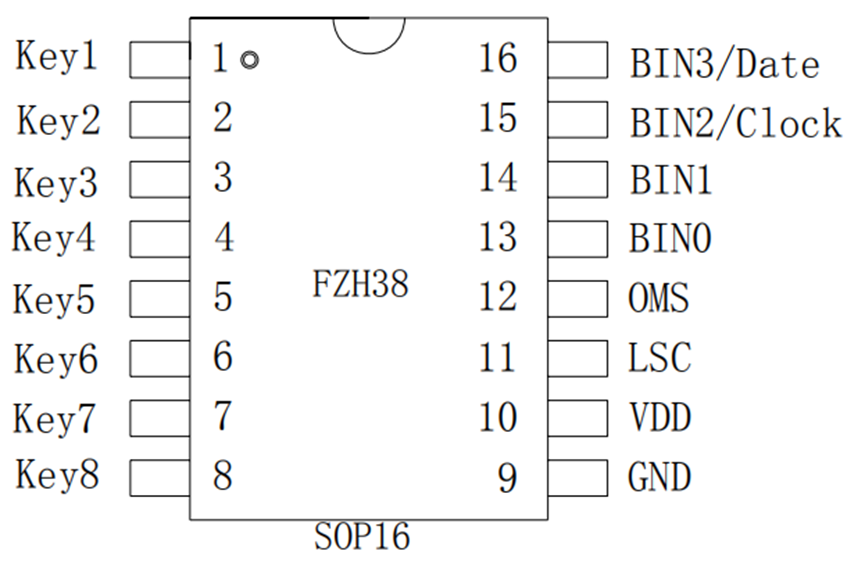

4.管腳排列

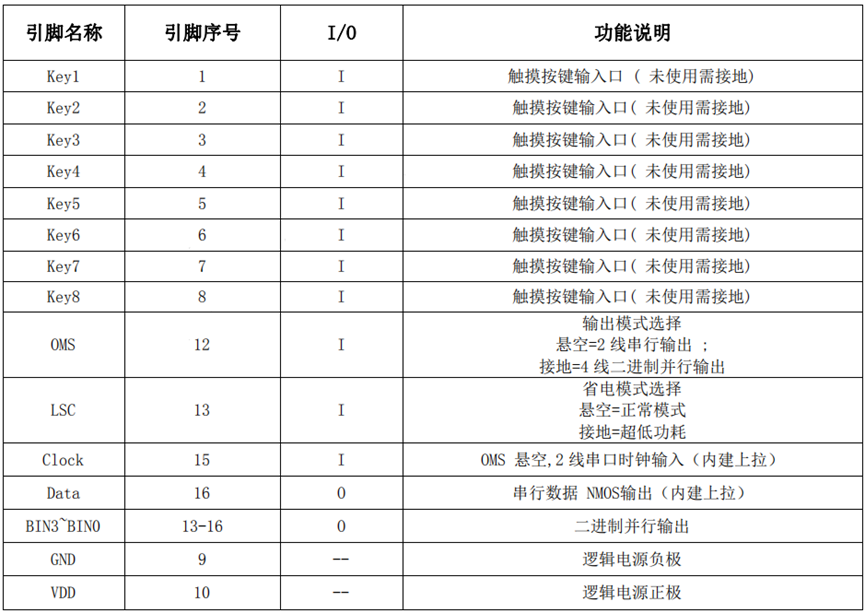

5.管腳功能

集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電可

能會損壞集成電路，建議采取一切適當?shù)募呻娐奉A防處理措施，不正當?shù)牟僮骱附?，?能會造成 ESD損壞或者性能下降，芯片無法正常工作。

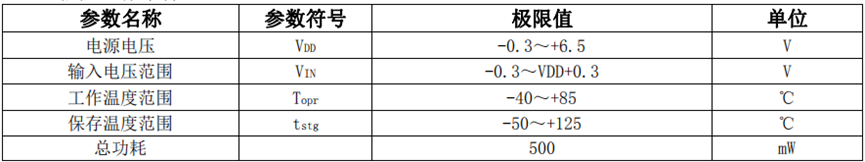

5.1.極限工作條件

(1)芯片長時間工作在上述極限參數條件下，可能造成器件可靠性降低或永久性損壞，不建議實際使 用時任何一項參數達到或超過這些極限值。

(2)所有電壓值均相對于系統地測試

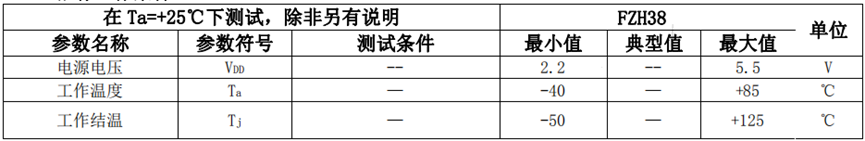

5.2.推薦工作條件

6.芯片參數

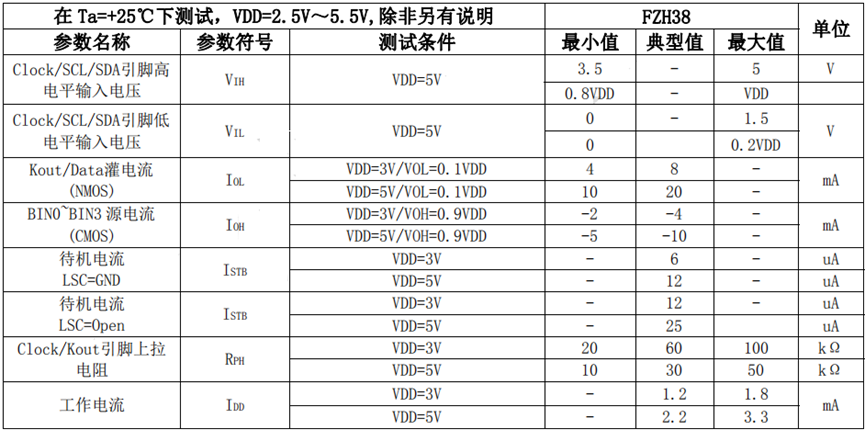

6.1.電氣特性

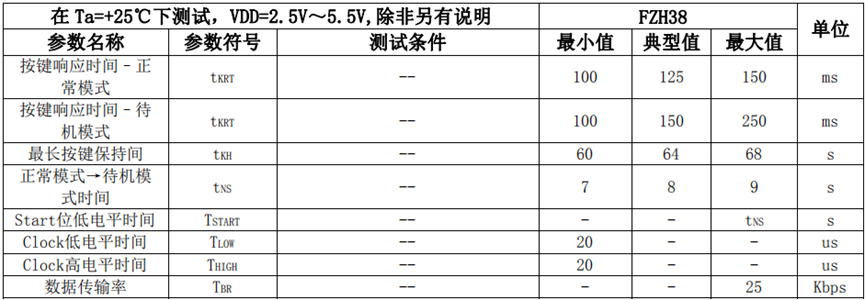

6.2.開關特性

7.功能說明

7.1.功能描述

F Z H 3 8觸摸按鍵芯片提供一種簡單且可靠的方法來滿足需要 8個觸摸按鍵的需求。只需極少外 部組件即可實現觸摸鍵的應用，同時提供 2線串行接口及二進制并行接口輸出，方便與外部MCU之間的 通信。

極易的靈敏度調節，只需在觸摸輸入引腳上加一個電容，即可調整不同的靈敏度。內建的抗電壓 波動功能，更可省去一個LDO（穩壓模塊）的成本。

FZH38 提供 2個Option,增加應用上的彈性

? OMS Option

? LSC Option

7.2.工作模式

芯片具有兩種工作模式，待機模式和工作模式。系統上電后 8秒內如無按鍵被觸摸，自動進入待 機模式，以減少功耗。一旦有任意鍵被觸摸，可喚醒FZH38 芯片，進入工作模式，并輸出按鍵狀態， 待所有鍵都未被按下時，8秒后再次進入待機模式。

7.3.最長按鍵持續時間

為盡量減少如不小心碰觸到感應電極等此類的無意按鍵檢測，芯片內部設置了最長按鍵持續時間 功能。當某個觸摸按鍵按下時，內部定時器開始計時，一旦按鍵按下的時間過長，超過大約 64s后， 觸摸芯片會忽略該被觸摸鍵的狀態，重新校準，獲取新的基準值，同時輸出狀態重置為初始狀態。

7.4.自動校準功能

上電后，芯片會進行初始化，取得第一次基準值，若在正常模式下 1s內，待機模式下 32s內，沒 有按鍵被按下，觸摸芯片在固定的時間周期到后，將自動校準基準值，使得基準值可以根據外界環境 進行動態的變化。

7.5.抗電壓波動功能

芯片內建抗電壓波動功能，可防止因外圍大電流驅動，工作電壓瞬間跌落所造成的觸摸按鍵誤動 作現象，不需外加LDO（穩壓模塊）來處理電壓跌落的問題。

7.6.靈敏度調整

在大多數應用中根據用戶的需求調整觸摸按鍵的靈敏度是一個非常重要的考慮因素?？赏ㄟ^改變 PCB電極的大小及鋪地面積(電極正下方)，或者改變絕緣材料的厚度調整感度。同時FZH38提供了觸摸 輸入引腳上外加電容的方式來調整不同的靈敏度需求。

7.7.串行接口

芯片配備有一個串行接口，允許與外部設備進行簡單的通訊。當觸摸芯片偵測到觸摸鍵被按下 時，會在Data腳輸出低電平，可喚醒主機，主機在接收到低電平后，由Clock腳輸入時鐘信號，并從 Data腳回讀按鍵值。當在Clock腳輸入低電平時，觸摸芯片準備數據，Clock腳送出高電平后，主機從 Data線讀取數據。每次讀取數據以 8個時鐘信號一組。也可用輪詢的方式直接讀取鍵值，不必等待 Start位。當數據讀取錯誤時，需等 6ms左右，才能再重新讀取一次。

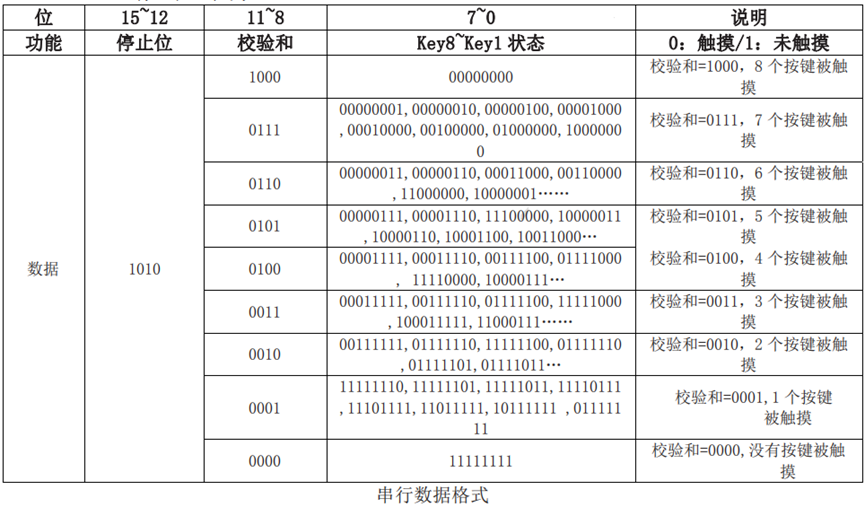

當Clock引腳接收到時鐘信號，觸摸芯片將會產生一個 16位的數據字節，并從Data引腳移出。其 中Bit11~Bit8產生校驗和，用來表示被觸摸按鍵的總數。例如校驗和為“0010”，這意味著有兩個鍵 被觸摸。至于是哪個按鍵被觸摸，可以查看Bit7~Bit0位狀態。Bit7~Bit0 用于指示相應的觸摸按鍵Key8~Key1是否被觸摸。若為 0 則表明相應的按鍵被觸摸，若為 1，則表明相應按鍵未被觸摸。Start bit：當按鍵狀態改變時，由Data腳輸出低電位，喚醒主機，主機讀取鍵值。

Bit0：Key1 狀態 (0=觸摸，1=未觸摸 )

Bit1：Key2 狀態 (0=觸摸，1=未觸摸 )

Bit2：Key3 狀態 (0=觸摸，1=未觸摸 )

Bit3：Key4 狀態 (0=觸摸，1=未觸摸 )

Bit4：Key5 狀態 (0=觸摸，1=未觸摸 )

Bit5：Key6 狀態 (0=觸摸，1=未觸摸 )

Bit6：Key7 狀態 (0=觸摸，1=未觸摸 )

Bit7：Key8 狀態 (0=觸摸，1=未觸摸 )

Bit11~8：校驗和 --“0”的總數，即被觸摸按鍵的總數。

Bit15~Bit12：停止位，恒為“1010B”

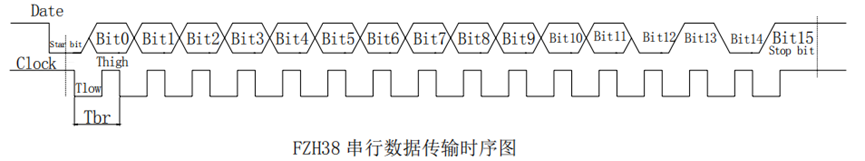

串口時序圖：

7.8.并行接口

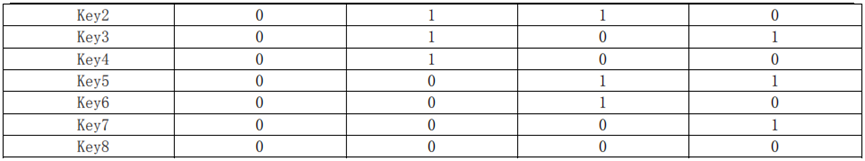

FZH38 同時提供并行接口的功能，允許與外部設備進行鍵值的傳遞，選擇并行接口為輸出型式 時，觸摸按鍵值只能反應一個鍵，不能同時反應多個鍵。沒有觸摸鍵按下時，BIN3~BIN0均為高電 平，當有任意按鍵被按下時BIN3為低電平，同時可用來喚醒主機，BIN2~BIN0則表示被按下的鍵 值，如下表所示：

8.應用電路圖

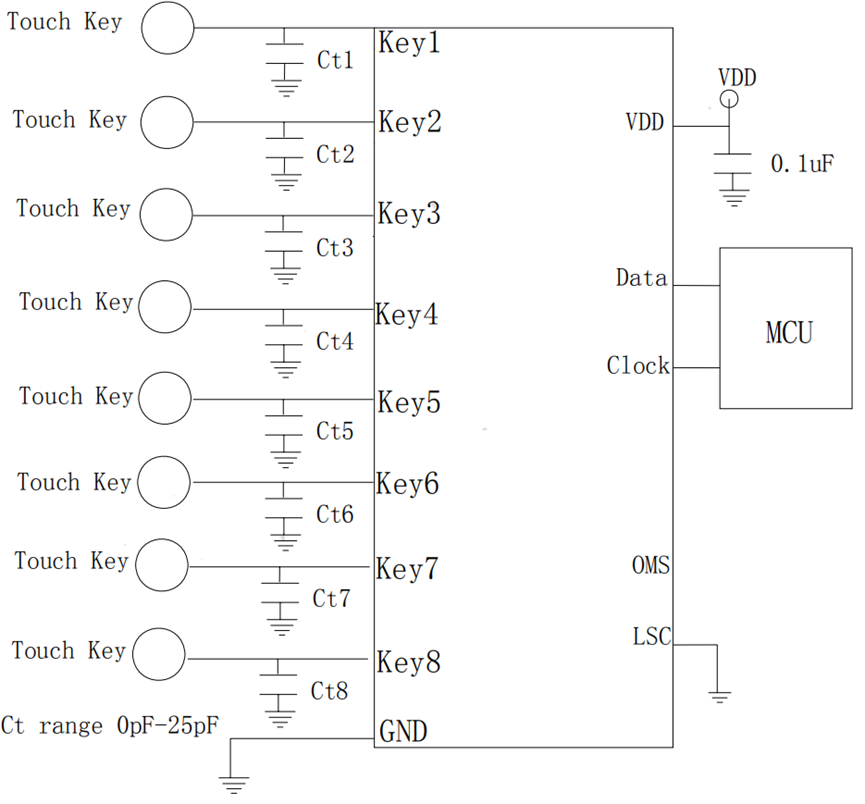

串口模式:

注：調整Ct可改變靈敏度。Ct越大，感度越低。（范圍 0~25pF，0pF表示不外加Ct）

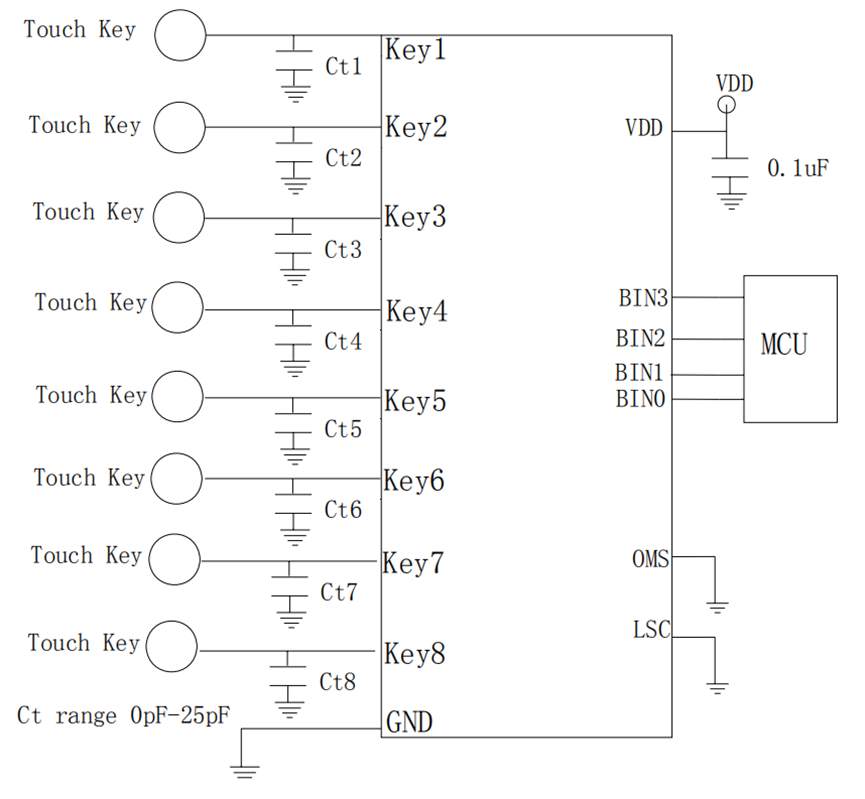

并口模式：

注：調整Ct可改變靈敏度。Ct越大，感度越低（范圍 0~25pF，0pF表示不外加Ct）。

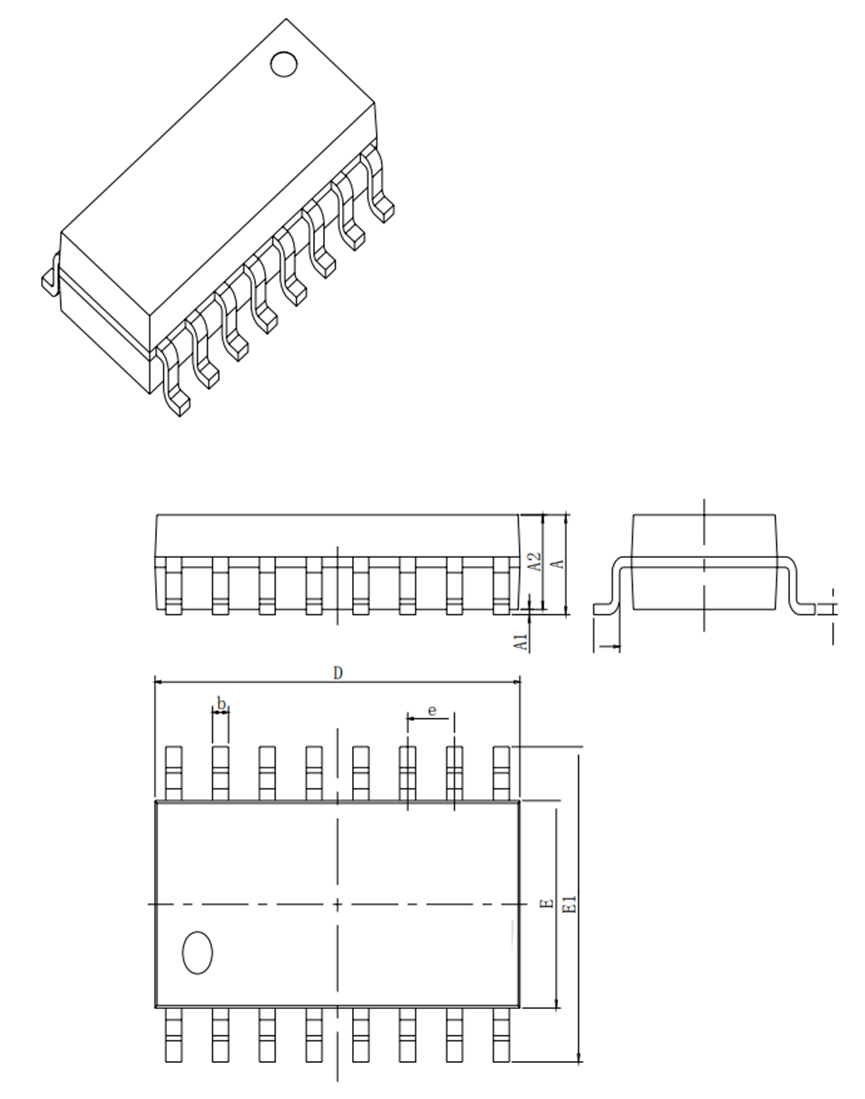

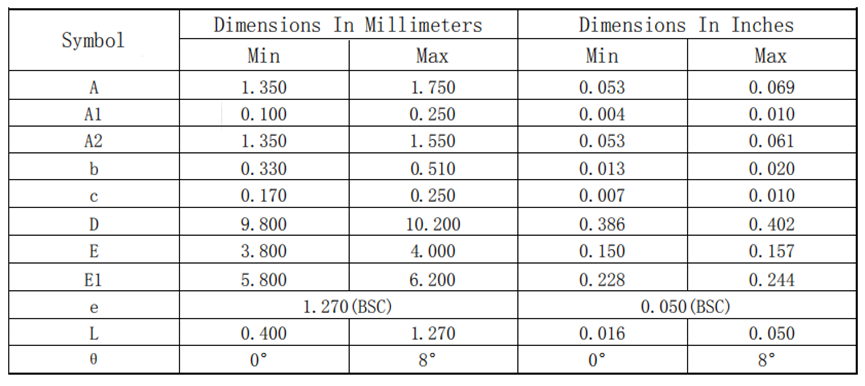

9. SOP16封裝示意圖
