引言

傳輸數字信息時，一切都歸結為比特。比特是二進制數字 —— 表示 1 或 0 的東西。比特被傳輸，通過網絡和系統以及不同的設備，并接收到比特。有時，由于鏈路不穩定等原因造成的發送數據和接收數據不一致。與發送方式不同。所有 1 都不會以 1 的形式出現，所有 0 都不會以 0 的形式出現。這些稱為 比特錯誤或者產生誤碼。

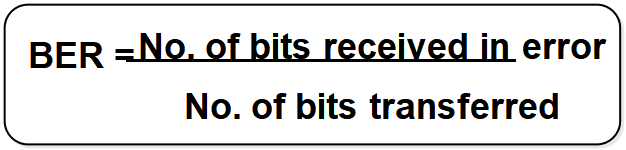

測量誤碼的行業標準方法是誤碼率（Bit Error Ratio，以下簡稱“BER”）。BER是衡量系統性能的最基本指標。用錯誤的位數比上發射的總位數。BER 測量允許您證明您的設備符合性能規格。舉個例子，良好 BER 的是 1 x 10-12（1E-12），不合格的 BER 可能是 1 x 10-2(1E-2)，不過還是要取決于應用。

什么是誤碼儀？

誤碼儀（ Bit Error Ratio Tester，以下簡稱 BERT）就是用來測量BER的測試儀器，它主要由兩個部分組成，碼型發生器（Pattern Generator，以下簡稱PG）和誤碼檢測器（Error Detector ，以下簡稱ED）。PG用來發送已知的碼型，所以它內部有一個高速的碼型存儲器發出信號，然后我們在信號中加入校準損傷(壓力），去測試DUT，從判決電路中出來的信號又環回到BERT的ED中。ED 能夠檢測出錯誤，然后做個除法，得到BER。

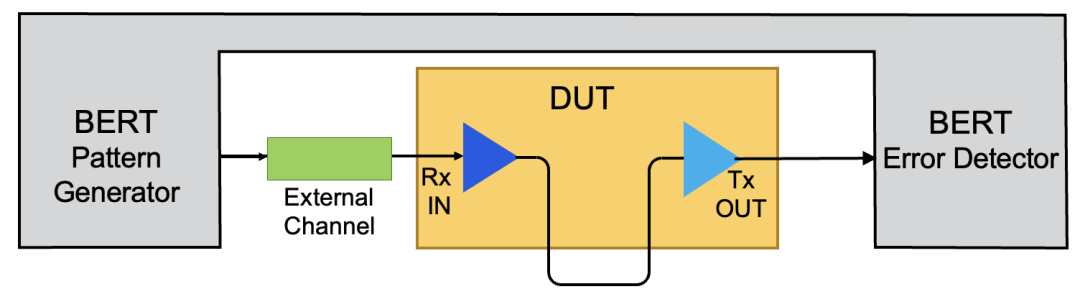

圖1: BERT的主要組成

是德科技高性能M8000系列BERT

是德科技高性能M8000系列BERT專為高速數字接口測試而設計，使您能夠準確地表征、驗證和壓力測試接收機,可以實現碼型產生，壓力注入，誤碼檢測等功能，模塊化的設計可以讓測試場景更加靈活。廣泛應用于數據中心互連、光收發器、高速內存接口以及下一代串行總線等眾多領域，支持包括 PCIe、DDR、USB 和以太網（100G / 400G / 800G / 1.6T）在內的重要標準。M8000 系列BERT 提供靈活的模塊、直觀的軟件、高級分析應用軟件和專家級支持。

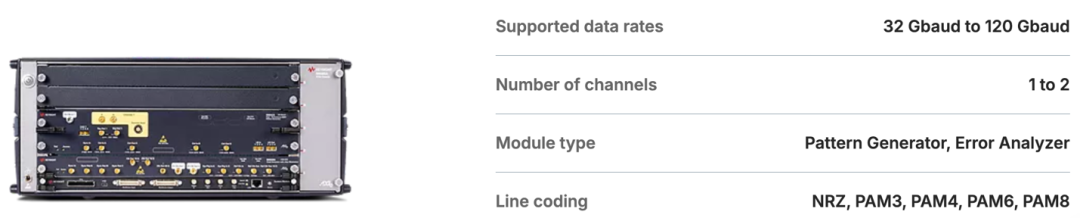

圖2: 是德科技高性能M8000系列BERT 主要指標

接收機三大典型測試項目

接收機的測試不同于發射機，一般從示波器上很難找出問題，主要是測量BER。我們看下接收機的三大典型測試項目。這三個測試項目分別對應著接收機的三個部分。

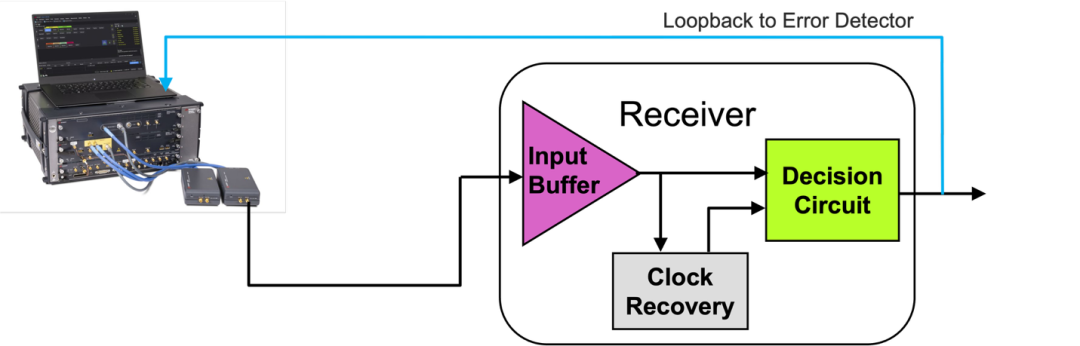

圖3: BERT用于接收機測試示意圖

1. 接收機靈敏度測試（Receiver Sensitivity Test）

靈敏度測試主要是看輸入緩沖器端能夠接受多低幅度的信號。測試方法如下：

1)使用 BERT 產生測試碼型——通常是 PRBS

2)以步進方式降低PG輸出幅度

3)重復測試，直到檢測到比特錯誤或達到 BER 閾值

2. 抖動容限測試（Jitter Tolerance Test）

抖動容限測試主要針對時鐘恢復模塊(Clock and Data Recovery，簡稱CDR)，CDR中有一個鎖相環PLL，我們要測試它跟蹤低頻抖動的能力。測試方法如下：

1)使用 BERT PG 產生測試碼型

2)在一個頻率和幅度下添加校準的正弦抖動 (SJ)

3)逐步增加 SJ 幅度

4)繼續直到檢測到比特錯誤，或達到 BER 限值

5)記錄抖動偏差，切換到下一個 SJ 頻率并重復實驗

3. ITOL (Interference Tolerance Test)

最后判決電路必須運行在有輸入噪聲的環境中，我們想看看它運行的如何？這就是一個抗干擾測試。測試方法如下：

1)在PG輸出測試碼型

2)利用儀表注入噪聲，可以是共模（+ 和 - 輸出同時），也可以是差分模式

3)從低幅度開始，逐步增加干擾幅度

4)持續直到檢測到位錯誤或達到 BER 閾值

總結

BER是衡量接收機性能的主要指標，BERT 是表征接收機的主要測試設備。BERT 主要由PG 和 ED組成。我們使用各種應力類型來模擬操作環境中的不同損傷（壓力），并將損傷（壓力）添加到PG中的測試碼型中，進行BER測量。
