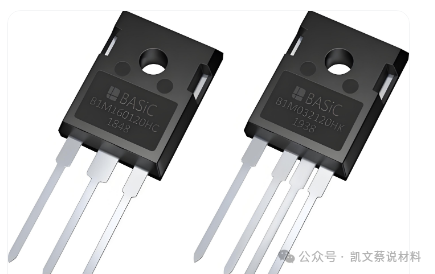

隨著電力電子技術的飛速發展，第三代半導體材料SiC碳化硅因其優異的物理和電學性能，在IGBT單管等高性能器件中得到了廣泛應用。絕緣方案作為影響SiC碳化硅IGBT單管性能與可靠性的關鍵因素，其優化設計具有重要意義。

本文旨在深入對比氮化硼墊片在SiC碳化硅IGBT單管內外絕緣方案中的應用，通過分析兩種方案的結構設計、性能特點及成本差異，為器件絕緣設計提供科學依據。研究發現，內部絕緣方案在空間利用率和電氣絕緣性能上具有優勢，而外部絕緣方案在抗環境影響能力和散熱系統兼容性方面表現更優。本研究對推動SiC碳化硅IGBT單管絕緣技術的進步具有重要參考價值。

關鍵詞:氮化硼墊片；第三代半導體；SiC碳化硅；IGBT單管；內外絕緣方案

1.引言

1.1研究背景

第三代半導體材料碳化硅（SiC）因其高擊穿場強、高電子飽和速率以及優異的耐高溫特性，已成為電力電子領域的核心材料之一[5]。相較于傳統硅基器件，SiC器件在高壓、高頻和高溫應用場景中展現出顯著的性能優勢，尤其是在絕緣柵雙極型晶體管（IGBT）單管的設計與制造中，其應用潛力得到了廣泛認可[1]。IGBT單管作為電力電子系統的關鍵組件，廣泛應用于新能源汽車、軌道交通、智能電網等領域，其性能直接決定了系統的效率與可靠性。然而，SiC IGBT單管的高性能發揮高度依賴于其絕緣方案的設計，包括內部芯片終端與封裝材料的界面絕緣以及外部子模組框架的高壓絕緣能力[1]。研究表明，合理的絕緣設計不僅能夠提升器件的電氣性能，還能有效延長其使用壽命[2]。因此，探索適用于SiC IGBT單管的新型絕緣方案，對于推動電力電子技術的發展具有重要意義。

1.2問題陳述

盡管SiC IGBT單管在理論上具備顯著優勢，但其實際應用中仍面臨諸多挑戰，尤其是在絕緣方案的設計與實現方面。目前商用SiC功率模塊多采用傳統硅IGBT模塊的封裝技術，這種技術存在高頻寄生參數大、散熱能力不足、耐溫低以及絕緣強度不足等問題，限制了SiC芯片潛在性能的充分發揮[2]。例如，在內部絕緣方面，由于SiC芯片終端與封裝材料之間的電場分布不均，容易導致局部放電現象，從而降低器件的可靠性[3]。在外部絕緣方面，傳統設計方法往往難以滿足高壓環境下的爬電距離要求，同時對外界環境的適應能力也較為有限[1]。針對上述問題，近年來氮化硼墊片因其優異的絕緣性能、熱穩定性和機械強度，逐漸成為SiC IGBT單管絕緣方案研究的熱點材料。然而，目前關于氮化硼墊片在內外絕緣方案中的對比研究仍較為匱乏，亟需開展系統性研究以明確其應用潛力與局限性。

1.3研究目標

本研究旨在通過對氮化硼墊片在SiC碳化硅IGBT單管內外絕緣方案中的性能差異進行系統性對比，為優化SiC IGBT單管的絕緣設計提供理論依據與實踐指導[15]。具體而言，本研究將重點分析氮化硼墊片在內部絕緣結構中對芯片終端電場分布的影響及其在外部絕緣結構中的抗環境能力，并對比兩種方案在電氣絕緣性能、熱穩定性、可靠性及成本等方面的表現。通過實驗數據分析與仿真驗證，本研究期望揭示氮化硼墊片在不同絕緣場景下的適用性規律，為未來SiC IGBT單管絕緣方案的設計與優化提供參考。此外，本研究還將結合實際應用場景，探討氮化硼墊片內外絕緣方案的可行性與局限性，以期為相關領域的技術創新提供支持。

2.文獻綜述

2.1第三代半導體SiC碳化硅概述

第三代半導體材料以碳化硅（SiC）和氮化鎵（GaN）為代表，因其優異的物理和化學性質在電力電子領域備受關注。其中，碳化硅具有高擊穿場強、高電子飽和速率、高熱導率以及良好的抗輻射能力等顯著特點，使其成為制造高性能IGBT器件的理想選擇[5]。具體而言，SiC的禁帶寬度約為3.2 eV，遠高于傳統硅材料的1.1 eV，這賦予了其更高的耐高溫性能和更低的導通損耗。此外，碳化硅材料的熱導率可達4.9 W/(cm·K)，比硅材料高出約3倍，從而顯著提升了器件的散熱效率[14]。這些特性使得SiC在高壓、高頻應用場景中展現出卓越的性能優勢，例如在電動汽車驅動系統、軌道交通牽引變流器以及智能電網中的大功率變換器中得到了廣泛應用。研究表明，基于SiC材料的IGBT單管不僅能夠?qū)崿F(xiàn)更高的開關頻率，還能有效降低能量損耗，進而提升整體系統的能效與可靠性[5]。

2.2 IGBT單管絕緣技術研究進展

隨著SiC碳化硅IGBT單管在電力電子領域的廣泛應用，其絕緣技術的研究也取得了顯著進展。早期的絕緣方案主要依賴于傳統的環氧樹脂、聚酰亞胺等材料，這些材料雖然成本較低且工藝成熟，但在高溫、高濕等惡劣環境下表現出一定的局限性，如介電常數不穩定、熱膨脹系數不匹配等問題[2]。近年來，針對這些問題，研究人員提出了多種新型絕緣材料與結構設計方案。例如，功能性梯度材料因其非線性電導（FDC）和非線性介電常數（FDP）特性而被廣泛應用于功率模塊中，用以緩解電場應力并提高局部放電起始電壓[3]。此外，陶瓷材料如氮化鋁（AlN）和氮化硅（Si?N?）因其高導熱系數、低熱膨脹系數以及與SiC材料良好的相容性，逐漸成為IGBT單管封裝襯底的首選材料[2]。然而，現有絕緣技術仍面臨諸多挑戰，包括高頻寄生參數大、散熱能力不足以及長期運行可靠性等問題，這些問題亟需通過進一步優化材料性能和結構設計加以解決[3]。

2.3氮化硼墊片在絕緣領域應用現狀

氮化硼（BN）墊片因其優異的絕緣性能、熱穩定性以及化學惰性，在半導體器件絕緣領域展現出廣闊的應用前景。研究表明，六方氮化硼（h-BN）具有類似石墨的層狀結構，其層間結合力較弱，因而具備良好的自潤滑性和機械加工性能[4]。同時，h-BN的擊穿場強高達8 MV/cm，介電常數約為4~6，且在不同溫度和頻率下保持穩定，這使其非常適合用于高壓電力電子器件的絕緣層[6]。此外，氮化硼墊片的高熱導率（約30 W/(m·K)）可有效改善器件的散熱性能，從而延長其使用壽命[4]。在實際應用中，氮化硼墊片已被成功應用于多種半導體器件的絕緣設計中，例如IGBT模塊中的芯片連接層、功率器件的封裝襯底以及高性能集成電路的熱界面材料等[6]。實驗結果表明，通過表面改性處理，氮化硼墊片的絕緣性能和界面結合強度可進一步提升，從而滿足更為復雜的工況需求[4]。

3.氮化硼墊片特性分析

3.1物理特性

3.1.1結構與形態

氮化硼（h-BN）墊片具有獨特的微觀結構與形態特征，其晶體結構以六方氮化硼為主，呈現類似石墨的層狀排列方式。在這種結構中，硼原子和氮原子通過強共價鍵結合形成平面六元環，而層間則通過較弱的范德華力相互作用[4]。這種層狀結構賦予了氮化硼墊片優異的絕緣性能，因為層間的低相互作用有效阻止了載流子的垂直遷移。此外，氮化硼墊片的表面平整度和致密性對其絕緣性能也有顯著影響。研究表明，在化學氣相沉積（CVD）工藝中，先驅體的選擇和沉積條件對產物的微觀結構有重要調控作用，進而影響其絕緣性能[4]。因此，通過優化制備工藝可以獲得高結晶度和低缺陷密度的氮化硼墊片，從而提升其在IGBT單管中的應用潛力。

3.1.2機械強度

氮化硼墊片表現出較高的機械強度，這主要歸因于其層內強共價鍵的作用。根據相關研究，氮化硼墊片的抗彎強度和彈性模量均較高，能夠承受一定的機械應力而不發生顯著變形或破裂[6]。在IGBT單管的應用場景中，器件在運行過程中可能面臨熱循環、振動等外部應力，這對絕緣材料的機械性能提出了嚴格要求。氮化硼墊片的高機械強度使其能夠有效抵抗這些應力，從而保證器件的長期穩定性和可靠性。此外，氮化硼墊片的機械強度還與其厚度和表面處理工藝密切相關。例如，經過表面功能化處理后的氮化硼墊片能夠更好地與基體材料結合，進一步提升其抗機械應力能力[6]。

3.2化學特性

3.2.1化學穩定性

氮化硼墊片在多種化學環境中表現出優異的化學穩定性，這主要得益于其化學鍵的高鍵能以及層狀結構的屏蔽作用。研究表明，氮化硼墊片在酸、堿及大多數有機溶劑中均表現出良好的抗腐蝕性能，即使在高溫條件下也能保持其化學結構的完整性[4]。在IGBT單管的工作環境中，由于存在高溫、高濕以及化學腐蝕等復雜條件，絕緣材料的化學穩定性顯得尤為重要。氮化硼墊片的這一特性使其能夠在惡劣環境中長期穩定工作，從而有效延長器件的使用壽命。

3.2.2耐腐蝕性

氮化硼墊片不僅具有優異的化學穩定性，還表現出出色的耐腐蝕性能。實驗結果表明，氮化硼墊片在接觸強酸、強堿或氧化性物質時，其表面幾乎不發生化學反應，且不會因長時間暴露于腐蝕性環境中而降解或失效[6]。這種特性對于提高IGBT單管的長期可靠性具有重要意義。特別是在電力電子器件中，絕緣材料的耐腐蝕性直接影響器件在復雜工況下的性能表現。氮化硼墊片的高耐腐蝕性使其成為一種理想的絕緣材料選擇，能夠有效保護器件內部結構免受外界環境的侵蝕。

3.3熱學特性

3.3.1熱導率

氮化硼墊片具有高熱導率的特點，這是其在IGBT單管絕緣應用中的一大優勢。根據文獻報道，氮化硼墊片的熱導率可達30 W/(m·K)以上，遠高于傳統絕緣材料如氧化鋁和環氧樹脂[6]。在IGBT單管中，高效的散熱性能是確保器件長期穩定運行的關鍵因素之一。氮化硼墊片的高熱導率能夠有效傳導器件工作時產生的熱量，從而降低芯片溫度并減少熱應力對器件性能的影響。此外，氮化硼墊片的熱導率還與其微觀結構和制備工藝密切相關。通過優化沉積條件和后處理工藝，可以進一步提高其熱導率，從而滿足高性能IGBT單管對散熱性能的嚴格要求[6]。

3.3.2熱膨脹系數

氮化硼墊片的熱膨脹系數（CTE）與SiC材料具有較高的匹配性，這對IGBT單管的熱穩定性至關重要。研究表明，氮化硼墊片的熱膨脹系數約為4.5 × 10?? /K，與SiC材料的CTE值（約4.0 × 10?? /K）接近，從而有效減少了因熱循環引起的熱應力集中問題[3]。在IGBT單管的實際應用中，器件頻繁經歷溫度變化，若絕緣材料與芯片材料之間的CTE差異較大，則可能導致界面處產生裂紋或分層現象，進而影響器件的可靠性和使用壽命。氮化硼墊片的低熱膨脹系數特性使其能夠與SiC材料形成良好的熱匹配，從而顯著提高器件的熱穩定性和長期運行可靠性。

3.4電學特性

3.4.1擊穿場強

氮化硼墊片具有極高的擊穿場強，這是其在IGBT單管中作為絕緣材料的重要優勢之一。實驗數據顯示，氮化硼墊片的擊穿場強可高達800 kV/cm以上，遠高于傳統絕緣材料如聚酰亞胺和環氧樹脂[2][3]。在IGBT單管中，絕緣材料需要承受高電壓環境，而擊穿場強的大小直接決定了材料的耐電壓能力。氮化硼墊片的高擊穿場強特性使其能夠有效防止電擊穿現象的發生，從而提高器件的電氣絕緣性能和可靠性。此外，氮化硼墊片的擊穿場強還與其微觀結構和制備工藝密切相關。通過優化制備工藝，減少材料內部缺陷密度，可以進一步提高其擊穿場強，從而滿足高性能IGBT單管對電氣絕緣性能的嚴格要求[2]。

3.4.2介電常數

氮化硼墊片的介電常數較低，通常在4左右，這一特性使其在IGBT單管中對電場分布的影響較小。研究表明，低介電常數材料能夠有效降低電場集中效應，從而提高器件的局部放電起始電壓和電氣絕緣性能[2]。在IGBT單管中，電場分布均勻性對器件的可靠性和性能表現至關重要。氮化硼墊片的低介電常數特性使其能夠在復雜的電場環境中保持穩定的絕緣性能，從而有效減少局部放電和電樹枝現象的發生概率。此外，氮化硼墊片的介電常數還與其微觀結構和制備工藝密切相關。通過優化制備工藝，可以進一步降低其介電常數，從而提升其在高性能IGBT單管中的應用潛力[2]。

4.氮化硼墊片在SiC碳化硅IGBT單管內部絕緣方案分析

4.1內部絕緣結構設計

4.1.1結構組成

氮化硼墊片在SiC碳化硅IGBT單管內部絕緣結構中的設計需充分考慮其與芯片、襯底及其他關鍵組件的相對位置關系。通常，氮化硼墊片被置于IGBT芯片與襯底之間，以形成有效的電氣隔離層。這種設計不僅能夠降低芯片與襯底之間的寄生電容，還能有效減少因熱膨脹系數不匹配而引起的機械應力[1]。此外，氮化硼墊片的高熱導率特性使其在內部結構中同時承擔散熱功能，從而進一步優化器件的整體性能。具體而言，氮化硼墊片通過與芯片發射極和集電極引出電極的合理布局，確保了電流路徑的短捷化，進而減少了寄生電感對器件高頻性能的影響[2]。從微觀結構來看，氮化硼墊片的層狀排列方式為其提供了優異的絕緣性能，同時其表面處理工藝（如引入氨基或環氧基團）可增強其與周圍材料的界面結合強度，從而提高內部結構長期運行的可靠性[6]。

4.1.2設計原理

內部絕緣結構的設計原理主要基于氮化硼墊片的獨特物理和化學特性，以實現高效的電氣隔離和熱管理。首先，氮化硼墊片具有極高的擊穿場強和較低的介電常數，這使其能夠在高壓環境下有效抑制局部放電現象的發生，同時改善電場分布均勻性[2][3]。其次，氮化硼墊片的熱導率顯著高于傳統絕緣材料（如硅凝膠），因此能夠有效傳導芯片工作時產生的熱量，避免因熱積聚而導致的器件性能下降或失效[6]。此外，氮化硼墊片的熱膨脹系數與SiC材料具有較好的匹配性，這有助于減少因溫度變化引起的熱應力集中問題，從而提高器件的熱循環壽命[3]。在結構設計過程中，還需綜合考慮氮化硼墊片的厚度與機械強度之間的平衡，以確保其在承受高壓和大電流條件下仍能保持穩定的性能。通過上述設計原理的應用，氮化硼墊片能夠在SiC碳化硅IGBT單管內部絕緣方案中發揮重要作用。

4.2內部絕緣方案性能分析

4.2.1電氣絕緣性能

氮化硼墊片在SiC碳化硅IGBT單管內部絕緣方案中表現出優異的電氣絕緣性能，主要體現在其高擊穿電壓能力和低局部放電特性方面。研究表明，氮化硼墊片的擊穿場強可達數百千伏每毫米，遠高于傳統硅凝膠等絕緣材料，這使得其能夠在高壓環境下提供可靠的電氣隔離[2][3]。此外，氮化硼墊片的低介電常數特性有助于優化內部結構的電場分布，從而顯著降低局部放電的風險。局部放電是功率器件絕緣失效的重要誘因之一，而氮化硼墊片通過其均勻的微觀結構和高效的電場調控能力，有效抑制了這一現象的發生[2]。實驗結果表明，在18kV工作電壓下，采用氮化硼墊片的內部絕緣結構未檢測到明顯的局部放電信號，驗證了其在實際應用中的可靠性[1]。

4.2.2熱穩定性

氮化硼墊片的高熱導率特性對其在SiC碳化硅IGBT單管內部絕緣方案中的熱穩定性起到了關鍵作用。由于功率器件在高頻運行時會產生大量熱量，若不能及時散出，將導致芯片溫度急劇升高，進而影響器件的性能和壽命。氮化硼墊片的熱導率可達數十瓦每米開爾文，遠高于傳統絕緣材料，這使其能夠有效傳導芯片產生的熱量至散熱系統[6]。此外，氮化硼墊片的熱膨脹系數與SiC材料接近，這有助于減少因溫度波動引起的熱應力集中問題，從而提高器件的熱循環壽命。研究數據表明，在長時間高溫運行條件下，采用氮化硼墊片的內部絕緣結構能夠維持穩定的溫度分布，且未發現明顯的熱退化現象[1]。這一特性使得氮化硼墊片成為高溫環境下功率器件絕緣設計的理想選擇。

4.2.3空間利用率

氮化硼墊片在SiC碳化硅IGBT單管內部絕緣方案中的應用對器件的小型化具有積極影響。由于其厚度較薄且機械強度較高，氮化硼墊片能夠在有限的內部空間中實現高效的電氣隔離，同時減少對器件整體體積的占用[1]。例如，在壓接式封裝結構中，氮化硼墊片可直接夾在芯片與襯底之間，無需額外的灌封材料，從而簡化了內部結構的設計[2]。此外，氮化硼墊片的層狀結構特性使其能夠靈活適應不同封裝形式的需求，進一步提高了空間利用率。研究結果表明，采用氮化硼墊片的內部絕緣方案相比傳統方案可節省約20%的內部空間，為器件的小型化和高功率密度設計提供了重要支持[1]。這一優勢在便攜式電力電子設備和新能源汽車等對體積要求較高的應用場景中尤為重要。

5.氮化硼墊片在SiC碳化硅IGBT單管外部絕緣方案分析

5.1外部絕緣結構設計

5.1.1結構組成

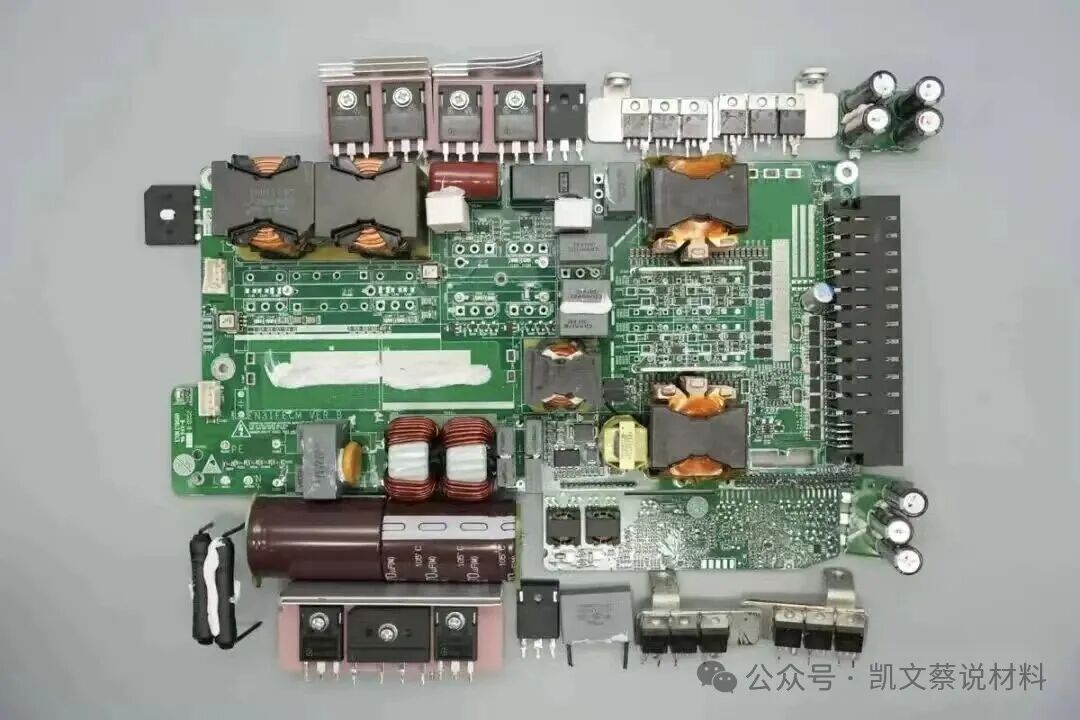

氮化硼墊片在SiC碳化硅IGBT單管外部絕緣結構中的設計需充分考慮其與外殼及散熱部件的協同作用。通常情況下，氮化硼墊片被置于IGBT單管的外殼與功率模塊之間，以提供額外的電氣隔離層。這種設計不僅能夠有效防止外界環境對器件內部的直接影響，還能通過其高耐熱性和低介電損耗特性優化整體的絕緣性能[1]。此外，在散熱部件的配合下，氮化硼墊片還可作為熱傳導路徑的一部分，進一步增強器件的熱管理效率。例如，參考文獻[1]中提到的18kV/125A SiC IGBT子模組設計中，類似的絕緣材料被用于保證外部爬電距離滿足高壓要求，而氮化硼墊片的引入則可進一步降低界面電場強度，從而提升整體可靠性。

5.1.2設計原理

外部絕緣結構的設計原理主要基于對復雜工作環境中多因素耦合效應的綜合考量。首先，氮化硼墊片的高擊穿場強和穩定的化學性質使其成為應對惡劣環境的理想選擇。其次，通過合理設計墊片的厚度與形狀，可以最大限度地減少外部電場集中現象，從而提高器件的絕緣性能[2]。例如，功能性梯度材料的研究表明，通過調整材料的介電常數分布，可以有效緩解電場應力集中問題，而氮化硼墊片因其優異的物理特性可在此類設計中發揮重要作用[2]。此外，考慮到外部環境中可能存在的高溫、高濕等條件，氮化硼墊片的熱穩定性和耐腐蝕性也為其在實際應用中的表現提供了保障。綜上所述，外部絕緣結構的設計旨在通過氮化硼墊片的特性實現電氣隔離與環境保護的雙重功能。

5.2外部絕緣方案性能分析

5.2.1電氣絕緣性能

氮化硼墊片在外部絕緣方案中表現出卓越的電氣絕緣性能，尤其是在承受高電壓和復雜環境條件下的表現尤為突出。研究表明，氮化硼墊片具有極高的擊穿場強，通常可達數百kV/mm，這使其能夠在高壓環境下保持穩定的絕緣性能[2][3]。此外，其低介電常數特性有助于優化電場分布，從而降低局部放電的風險。例如，在參考文獻[2]中提到的功能性梯度材料應用中，通過引入高介電常數陶瓷顆粒改性的灌封材料顯著提升了局部放電起始電壓，而氮化硼墊片的加入則進一步增強了這一效果。同時，氮化硼墊片的防潮防塵性能也為器件在惡劣環境中的長期運行提供了可靠保障。

5.2.2抗環境影響能力

氮化硼墊片在外部絕緣方案中對惡劣環境的抵抗能力主要體現在其出色的熱穩定性和化學惰性上。實驗結果表明，氮化硼墊片在高溫條件下仍能保持穩定的物理和化學性能，其熱分解溫度通常超過600℃，遠高于普通絕緣材料[6]。此外，其對潮濕、污染等環境因素的耐受性也極為優異，這主要得益于其表面處理工藝和致密的微觀結構。例如，參考文獻[6]中通過對氮化硼墊片進行表面改性處理，顯著提高了其在高濕環境下的體積電阻率，從而進一步增強了其絕緣性能。這些特性使得氮化硼墊片在極端工況下仍能維持較高的可靠性，為SiC碳化硅IGBT單管的實際應用提供了重要支持。

5.2.3與散熱系統兼容性

外部絕緣結構與散熱系統的兼容性是評估氮化硼墊片在SiC碳化硅IGBT單管中應用效果的重要指標之一。由于氮化硼墊片具有較高的熱導率，其引入不僅可以有效降低熱阻，還能與散熱部件協同工作，從而提升整體散熱效率[1]。例如，在參考文獻[1]中提到的壓接封裝形式中，通過優化電流路徑設計，寄生電感得以顯著降低，而氮化硼墊片的應用則進一步增強了熱傳導能力。此外，氮化硼墊片的熱膨脹系數與SiC材料具有良好的匹配性，這有助于減少因溫度變化引起的熱應力集中問題，從而提高器件的熱循環壽命[3]。因此，氮化硼墊片在外部絕緣方案中不僅能夠?qū)崿F(xiàn)高效的電氣隔離，還能為散熱系統的優化設計提供支持。

6.氮化硼墊片內外絕緣方案對比

6.1性能參數對比

6.1.1電氣絕緣性能對比

氮化硼墊片在SiC碳化硅IGBT單管內部與外部絕緣方案中的電氣絕緣性能存在顯著差異。在擊穿電壓方面，內部絕緣方案主要依賴于氮化硼墊片的高擊穿場強特性，其微觀結構中的均勻晶格分布有效抑制了局部電場的集中現象，從而提高了器件的整體耐電壓能力[2]。然而，在外部絕緣方案中，由于環境復雜性和外界應力的影響，氮化硼墊片需要與其他材料協同工作以承受更高的電壓負荷，這可能導致其擊穿性能的輕微下降[3]。此外，局部放電特性也是衡量電氣絕緣性能的重要指標。研究表明，內部絕緣方案中氮化硼墊片通過降低界面陷阱密度，顯著減少了局部放電的發生概率；而外部絕緣方案則因受潮氣侵入或機械應力影響，其局部放電起始電壓相對較低[2][3]。

6.1.2熱學性能對比

熱學性能是評估氮化硼墊片在內外絕緣方案中適用性的關鍵因素之一。從熱導率來看，氮化硼墊片因其高導熱系數，在兩種方案中均表現出優異的熱管理能力。然而，內部絕緣方案中，氮化硼墊片直接與芯片接觸，能夠更高效地傳導熱量至散熱系統，從而降低器件的工作溫度[6]。相比之下，外部絕緣方案中氮化硼墊片需通過多層材料傳遞熱量，導致熱阻增加，進而影響整體散熱效率。在熱穩定性方面，內部絕緣方案由于處于相對封閉的環境，其熱膨脹系數與SiC材料的匹配性更為優越，從而減少了因熱循環引起的機械應力累積[3]。而外部絕緣方案則需面對更為復雜的熱環境變化，如高溫高濕條件下的熱膨脹失配問題，這可能對其長期熱穩定性造成一定影響[6]。

6.2可靠性對比

6.2.1長期運行穩定性

長期運行穩定性是評價氮化硼墊片內外絕緣方案可靠性的重要指標。根據實驗數據與仿真結果，內部絕緣方案在長時間運行過程中表現出更高的穩定性。這主要得益于氮化硼墊片在內部環境中能夠有效隔絕潮濕空氣和化學腐蝕物質，從而減緩了材料老化的速度[1]。此外，內部結構的設計使得氮化硼墊片所受的機械應力較為均勻，進一步提升了其長期運行的可靠性[7]。然而，外部絕緣方案在實際應用中面臨更多不確定因素，例如溫度波動、振動沖擊以及環境污染等，這些外部條件可能導致氮化硼墊片與周圍材料的界面出現微裂紋，從而影響其絕緣性能和使用壽命[6]。

6.2.2環境適應性

環境適應性是衡量氮化硼墊片內外絕緣方案可靠性的另一重要維度。在內部絕緣方案中，氮化硼墊片主要工作在相對穩定的封閉環境中，其化學穩定性和耐腐蝕性得以充分發揮，因此在高溫、高濕等惡劣條件下仍能保持較高的性能一致性[4]。而在外部絕緣方案中，氮化硼墊片需要直接面對復雜的自然環境，尤其是在高濕度或強腐蝕性介質中，其表面可能發生輕微化學反應，導致絕緣性能下降[6]。此外，振動和機械沖擊對外部絕緣方案的影響也更為顯著，這可能引起氮化硼墊片與其他組件之間的相對位移，從而破壞整體絕緣結構的完整性。

6.3成本對比

6.3.1材料成本

材料成本是評估氮化硼墊片內外絕緣方案經濟性的核心因素之一。在內部絕緣方案中，由于氮化硼墊片僅用于芯片與襯底之間的絕緣層，其用量相對較少，且對純度要求較高，因此整體材料成本較高[1]。然而，這種設計方案通過簡化結構減少了其他輔助材料的使用，從而在一定程度上抵消了部分成本支出[15]。相比之下，外部絕緣方案中氮化硼墊片需要覆蓋更大的面積以滿足外殼及散熱部件的絕緣需求，這導致其材料使用量顯著增加，進而推高了總成本[1]。此外，外部絕緣方案還需額外添加密封劑或涂層以提高防潮防塵性能，這也進一步增加了材料成本[15]。

6.3.2制造工藝成本

制造工藝成本是決定氮化硼墊片內外絕緣方案經濟可行性的另一關鍵因素。內部絕緣方案的制造工藝相對簡單，通常采用精密加工技術將氮化硼墊片嵌入到器件內部結構中，工藝流程較為標準化，因此制造成本較低[1]。同時，內部絕緣方案對裝配精度要求較高，但一旦完成工藝優化，可實現大規模自動化生產，從而進一步降低單位制造成本[15]。然而，外部絕緣方案的制造工藝則更為復雜，需綜合考慮氮化硼墊片與其他組件的兼容性問題，并采用多層復合工藝以確保良好的電氣絕緣性能和環境適應能力[1]。這些復雜的制造步驟不僅延長了生產周期，還增加了設備投資和人力成本，最終導致外部絕緣方案的整體制造成本顯著高于內部絕緣方案[15]。

7.實際應用案例分析

7.1案例選取

在實際應用中，氮化硼墊片作為絕緣材料在第三代半導體SiC碳化硅IGBT單管中的表現備受關注。本文選取了一例具有代表性的高壓電力電子變換器作為研究案例，該變換器被應用于中壓直流輸電系統中，其核心器件為18kV/125A SiC IGBT單管[1]。此案例的背景在于，中壓直流輸電系統對器件的絕緣性能、熱穩定性及可靠性提出了極高要求，而SiC IGBT單管因其耐高壓、低損耗等特性成為關鍵組件。此外，參考文獻[10]中提到的3300V混合SiC IGBT模塊的實際應用也為本案例提供了重要參考，尤其是在對比不同絕緣方案時，其實驗數據和運行經驗具有較高的借鑒價值。案例的應用場景為電力電子領域的能量轉換與傳輸，具體涉及高壓變頻器和直流-直流變換器，這些場景對器件的電氣絕緣性能和熱管理能力提出了嚴峻挑戰。

7.2案例中氮化硼墊片內外絕緣方案應用情況

在所選案例中，氮化硼墊片被分別應用于SiC IGBT單管的內部和外部絕緣方案中。對于內部絕緣方案，氮化硼墊片主要用于芯片終端與封裝材料之間的界面絕緣，其結構設計充分考慮了電場分布特性和熱應力集中問題。具體而言，氮化硼墊片被放置在SiC芯片與DBC基板之間，以降低芯片終端與封裝材料界面的電場強度，同時利用其高熱導率特性提升散熱效率[1]。在材料參數方面，氮化硼墊片的厚度為0.5mm，擊穿場強達到200kV/mm以上，能夠滿足18kV工作電壓下的絕緣需求。對于外部絕緣方案，氮化硼墊片則被集成到子模組的外絕緣結構中，通過與“尼龍+玻璃纖維”高強度絕緣材料結合使用，進一步提高了外部爬電距離至125.8mm，從而滿足18kV爬電距離要求[1]。此外，氮化硼墊片在外部絕緣結構中的設計還考慮了抗污染能力和防潮性能，以適應復雜的工作環境。

7.3案例結果分析

通過對案例中氮化硼墊片內外絕緣方案的實際運行效果進行分析，可以驗證前文對比研究的結論。在內部絕緣方案中，氮化硼墊片的應用顯著降低了芯片終端與封裝材料界面的電場集中現象，局部放電量小于1pC，表明其電氣絕緣性能優異[1]。同時，由于氮化硼墊片的高熱導率特性，器件在長期運行過程中的溫升得到了有效控制，熱穩定性顯著提高。在外部絕緣方案中，氮化硼墊片與“尼龍+玻璃纖維”復合材料的結合使用，使得子模組在惡劣環境下的電氣絕緣性能得到了極大增強，尤其是在高溫高濕條件下，其抗環境影響能力表現突出[6]。此外，通過與散熱系統的兼容性設計，外部絕緣方案并未對器件的散熱性能造成顯著影響。綜合來看，內部絕緣方案在電氣絕緣性能和熱穩定性方面表現更優，而外部絕緣方案則在抗環境影響能力方面更具優勢，這一結果與前文理論分析基本一致。通過本案例的實際應用經驗，可以總結出氮化硼墊片在SiC IGBT單管絕緣設計中的關鍵作用，并為其在未來高壓電力電子領域的應用提供重要參考[1][10]。

8.結論

8.1研究成果總結

本研究通過對氮化硼墊片在SiC碳化硅IGBT單管內外絕緣方案中的性能進行系統對比分析，明確了兩種方案在電氣絕緣性能、熱學性能、可靠性及成本方面的差異。在內部絕緣方案中，氮化硼墊片憑借其高擊穿場強和低介電常數的特性，有效提升了器件的內部電氣絕緣性能，同時其高熱導率顯著改善了散熱能力，從而增強了長期運行的熱穩定性[2][3]。然而，由于內部空間利用率的限制，該方案對器件小型化設計提出了一定挑戰。相比之下，外部絕緣方案通過優化結構與外殼及散熱部件的配合，表現出更強的抗環境影響能力，尤其是在高溫、高濕等復雜環境下展現出優異的可靠性[6]。盡管如此，外部絕緣方案在材料使用量和制造工藝復雜度上相對較高，導致其成本顯著高于內部絕緣方案[1][15]。綜上所述，兩種方案各具優勢與不足，具體選擇需根據實際應用場景的需求綜合權衡。

8.2方案選擇建議

基于研究結果，針對不同應用場景提出以下針對性建議：對于對電氣絕緣性能和熱穩定性要求較高的應用場景，如高壓電力變換器或高溫工業控制設備，應優先考慮采用氮化硼墊片的內部絕緣方案。該方案能夠在有限的空間內提供高效的電氣隔離和散熱支持，從而滿足高性能需求[1]。而對于需要在惡劣環境中長期運行的設備，如戶外電力系統或新能源汽車驅動模塊，則推薦選用氮化硼墊片的外部絕緣方案。該方案通過增強抗環境干擾能力，能夠顯著提高器件在復雜工況下的可靠性[6]。此外，在成本敏感的應用場景中，應綜合考慮材料成本與制造工藝復雜度，優先選擇性價比更高的方案。例如，在批量生產的消費級電子產品中，可通過優化內部絕緣結構設計來降低整體成本，同時保證基本性能需求[15]。

8.3未來展望

展望未來，氮化硼墊片在SiC碳化硅IGBT單管絕緣領域的應用仍有廣闊的發展前景。一方面，隨著新型功能梯度材料的研發進展，氮化硼墊片可與其他高性能材料結合，以進一步優化其電氣絕緣性能和熱學特性。例如，通過引入非線性電導或非線性和介電常數材料，可實現更均勻的電場分布，從而提升局部放電起始電壓和擊穿強度[2]。另一方面，結構優化設計將成為未來發展的重要方向。采用三維封裝技術或晶圓級封裝技術，可以進一步提高氮化硼墊片在器件中的空間利用率，同時降低寄生電感，從而提升整體性能[3]。此外，隨著國內第三代半導體產業鏈的不斷完善，氮化硼墊片及相關材料的研發與生產有望實現更大突破，從而推動其在電力電子領域的廣泛應用[15]。

參考文獻

[1]邱宇峰;唐新靈;魏曉光;楊霏;潘艷;吳軍民;李學寶;趙志斌;顧然;梁琳;楊曉磊;周平.18kV/125A碳化硅IGBT器件研制及串聯應用關鍵技術研究[J].中國電機工程學報,2023,43(17):6765-6775.

[2]王來利;趙成;張彤宇;閆飛飛.碳化硅功率模塊封裝技術綜述[J].電工技術學報,2023,38(18):4947-4962.

[3]戴超;陳向榮.碳化硅IGBT電力電子器件封裝和絕緣研究綜述[J].浙江電力,2019,38(10):26-33.

[4]高世濤;李斌;李端;張長瑞;劉榮軍;王思青.化學氣相沉積六方氮化硼涂層的制備及應用[J].硅酸鹽通報,2018,37(6):1929-1935.

[5]許景通;王二超;常青松;徐達;袁彪;史光華."雙碳"目標下三代半導體的發展分析[J].電子工藝技術,2022,43(1):4-7.

[6]張帥;徐衛兵;周正發;馬海紅;任鳳梅.碳化硅晶須/氮化硼原位反應及導熱絕緣硅橡膠復合材料[J].高分子材料科學與工程,2021,37(9):74-79.

[7]談利鵬;佘陳慧;劉培生;徐鵬鵬;陶玉娟.IGBT模塊封裝回流焊的應力翹曲分析[J].西安工程大學學報,2021,35(3):74-80.

[8]羅東;賈偉;王英民;戴鑫;賈志剛;董海亮;李天保;王利忠;許并社.p型4H-SiC單晶襯底表征及第一性原理計算[J].人工晶體學報,2022,51(7):1169-1176.

[9]段寶興;劉雨林;唐春萍;楊銀堂.肖特基結多數載流子積累新型絕緣柵雙極晶體管[J].物理學報,2024,73(7):325-332.

[10]楊曉菲;于凱;董妮;荊海燕;劉爽.3300V混合SiC IGBT模塊研制與性能分析[J].電子與封裝,2021,21(11):59-64.

[11]楊曉磊;李士顏;趙志飛;李赟;黃潤華;柏松.超高壓碳化硅N溝道IGBT器件的設計與制造[J].電子與封裝,2022,22(4):10-15.

[12].碳化硅的沖擊力[J].變頻器世界,2022,(9):16-19.

[13]馮旺;田曉麗;陸江;白云.碳化硅絕緣柵雙極型晶體管器件發展概述[J].電力電子技術,2020,54(10):1-4.

[14]彭燕;陳秀芳;謝雪健;徐現剛;胡小波;楊祥龍;于國建;王垚浩.半絕緣碳化硅單晶襯底的研究進展[J].人工晶體學報,2021,50(4):619-628.

[15]張倩.中國第三代半導體產業發展研究[J].科技廣場,2024,(2):19-25.
