開發踩坑不用慌，這篇教你一一攻克

一、引言

本次主要介紹套件一些特殊使用的示例，解決常見開發難題，例如：

• 芯片被鎖時如何解鎖
• 燒錄引腳因錯誤配置而無法燒錄的解決方案
• 固定丟包問題的解決

本文旨在幫助用戶解決億佰特SC測試套件所遇到的問題。

本次Exx-xxxxxx-SC套件特殊使用示例教程適用于以下套件型號：

二、芯片解鎖

2.1 報錯現象

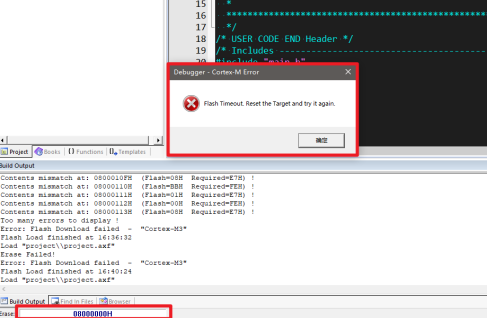

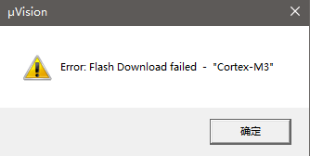

當首次使用SC測試套件時，有幾率出現芯片被鎖的情況。例如使用ST-Link燒錄測試套件的官網程序，ST-Link正確連接芯片后，如果出現圖2.1和圖2.2所示情況，說明芯片被鎖，需要按照下面的步驟進行解鎖。

圖2.1

圖2.2

2.2 解鎖軟件安裝

軟件下載地址：https://www.st.com/en/development-tools/stsw-link004.html
按照程序默認步驟安裝即可。如果程序是默認路徑安裝，則位置為：
C:\Program Files (x86)\STMicroelectronics\STM32 ST-LINK Utility\ST-LINK Utility

打開程序的操作步驟：

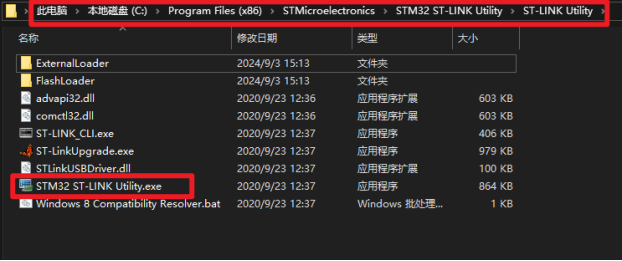

1. 打開電腦文件夾，在搜索框輸入上述地址回車進入此文件夾（如圖2.3）；

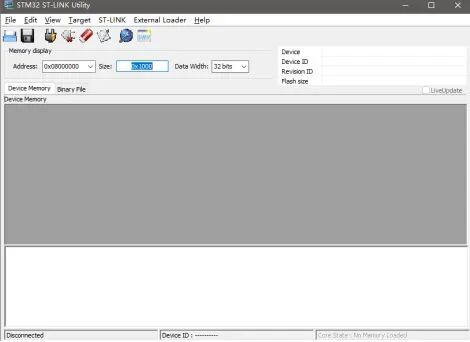

2. 雙擊STM32 ST-LINK Utility.exe進入程序頁面（如圖2.4）。

圖2.3

圖2.4

2.3 解鎖步驟

打開STM32 ST-LINK Utility軟件，按以下順序操作：

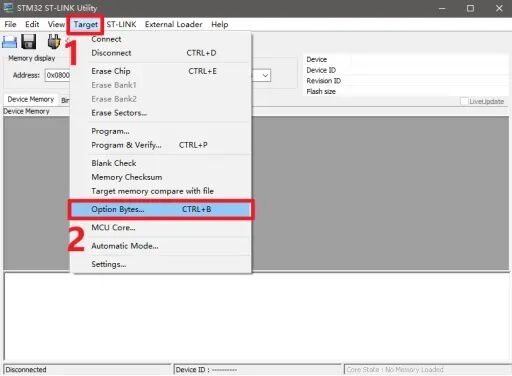

1. 如圖2.5所示，首先點擊“序號1”（連接目標），再點擊“序號2”（打開選項字節）。

圖2.5

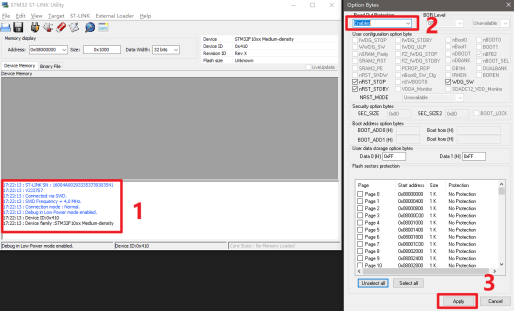

1. 彈出界面如圖2.6，先確認“序號1”區域能正常顯示單片機信息，然后將“序號2”的Enabled改為Disabled，最后點擊“序號3”的Apply按鈕。

圖2.6

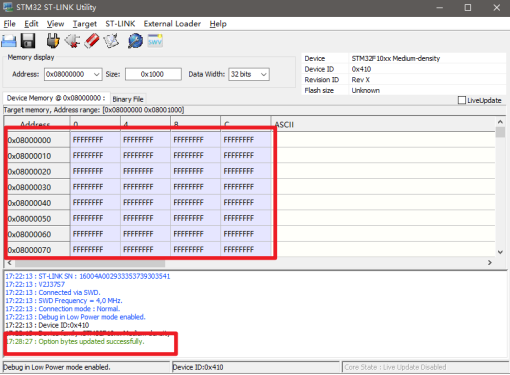

1. 出現圖2.7所示界面，說明模塊解鎖成功，可以正常燒錄程序。

圖2.7

三、強制復位燒錄

3.1 無法燒錄現象

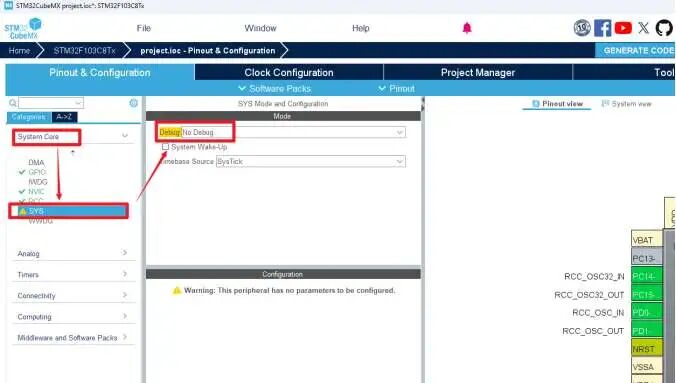

如果出現引腳因錯誤配置而無法燒錄的情況，例如使用STM32CubeMX將燒錄引腳的功能注釋掉（如圖3.1），導致無法二次燒錄程序，這時就需要使用強制硬件復位燒錄。

圖3.1

3.2 強制復位操作步驟

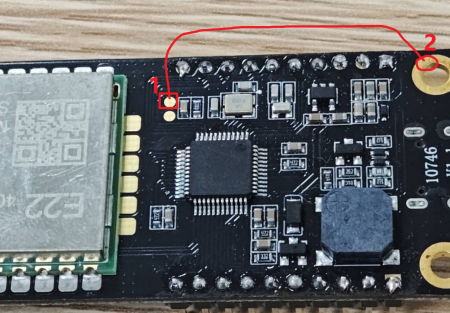

1. 如圖3.2所示，在“序號1”處焊接一根導線（杜邦線）；
2. 確保ST-Link與開發板的SWDIO/SWCLK線連接正常；
3. 用焊接的這根杜邦線接“序號2”（即GND），同時點擊燒錄按鍵；
4. 若能成功燒錄則停止，若失敗多試幾次。

圖3.2

四、解決固定丟包問題

4.1 丟包問題現象

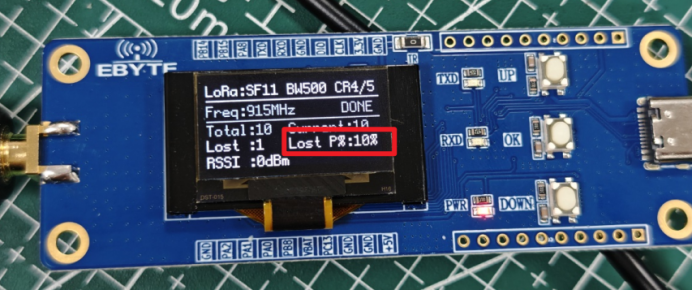

使用兩個測試套件進行最簡單的收發測試，每次測試都固定出現丟包10%的問題（如圖4.1）。

圖4.1

4.2 解決思路

1. 下載官網示例代碼，用Keil軟件打開；

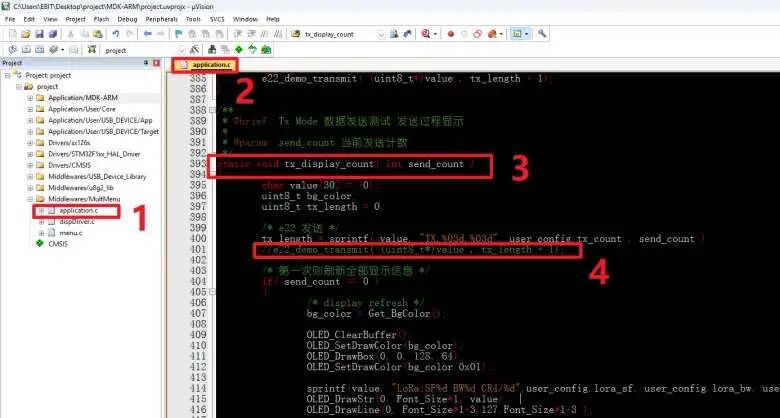

2. 如圖4.2所示，選擇“序號1”的application.c文件；
3. 在“序號2”的文件界面中找到“序號3”的tx_display_count函數；
4. 將“序號4”所在行的exx_demo_transmit函數注釋掉；
5. 重新編譯并下載程序，即可解決問題。

圖4.2

總結

通過以上三個特殊示例，你可以輕松應對：

• 芯片被鎖：使用ST-LINK Utility解鎖選項字節；
• 無法燒錄：硬件強制復位燒錄；
• 固定丟包：注釋特定發送函數。

希望本文能幫你快速解決開發中的“攔路虎”，讓Exx-SC套件使用更加順暢！如有其他問題，歡迎留言交流～

小提示：操作前請仔細核對圖片中的位置，避免誤操作。
