在激光錫膏焊接自動化產線中，點錫閥不僅是一個執行部件，更是決定焊點精度、生產效率、產品良率、長期成本的關鍵核心。面對市場上氣動活塞閥、螺桿閥、氣動噴射閥、壓電噴射閥等多種選型，不少廠家陷入“選便宜怕不穩、選高端怕浪費”的困境。

今天紫宸激光這篇文章將從原理、精度、速度、成本、維護、場景六大維度，用真實數據深度對比三大主流點錫閥，讓你一次看懂、一步選對，從此告別選型踩坑。

一、三大點錫閥，本質到底是什么？

浙江紫宸激光專業從事激光焊錫領域的應用已有10多年的經驗，其自主研發生產的激光錫膏焊接機常用點錫閥分為接觸式與非接觸式兩大類，覆蓋從基礎到高端全場景：

01


1.氣動活塞閥：基礎耐用型，入門首選

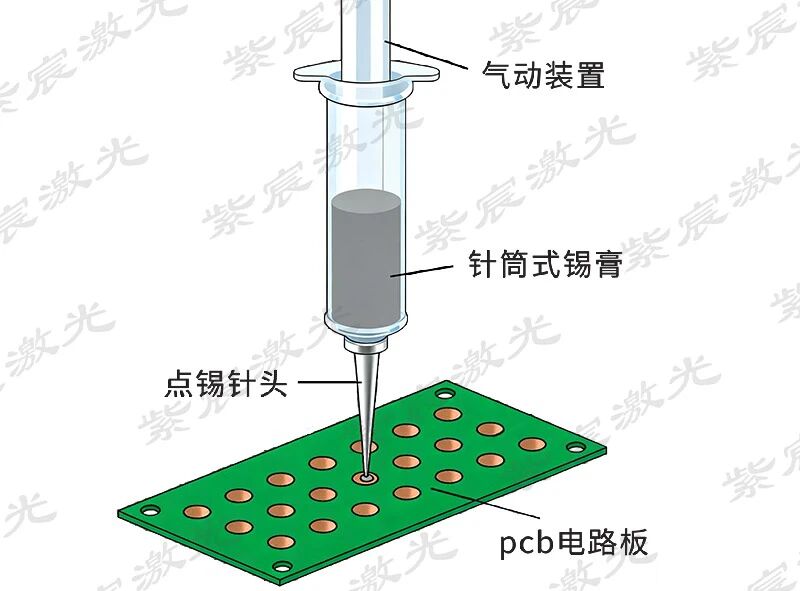

原理：氣動活塞閥是激光錫焊中最經典、結構最簡單的點錫方案。依靠壓縮空氣推動活塞運動，將錫膏從針嘴接觸式擠出，出錫量由氣壓、時間、針嘴共同控制。

優點：結構極簡、故障率低、價格極低、維護零門檻、耐造抗造，適合基礎工藝長期使用。

短板：精度一般、速度偏慢、必須接觸工件，無法滿足高密度、微焊點需求。

02


2.螺桿閥：精密穩定型，中端性價比之王

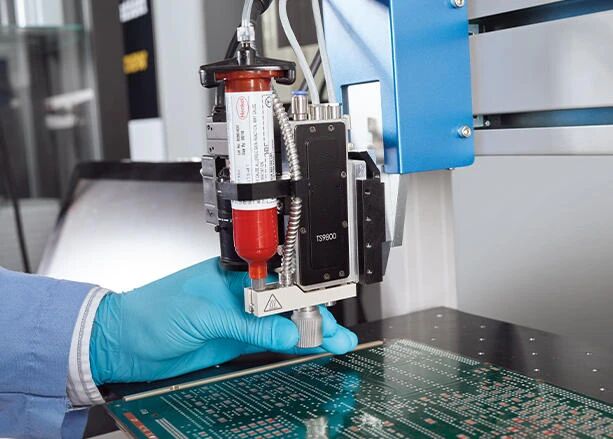

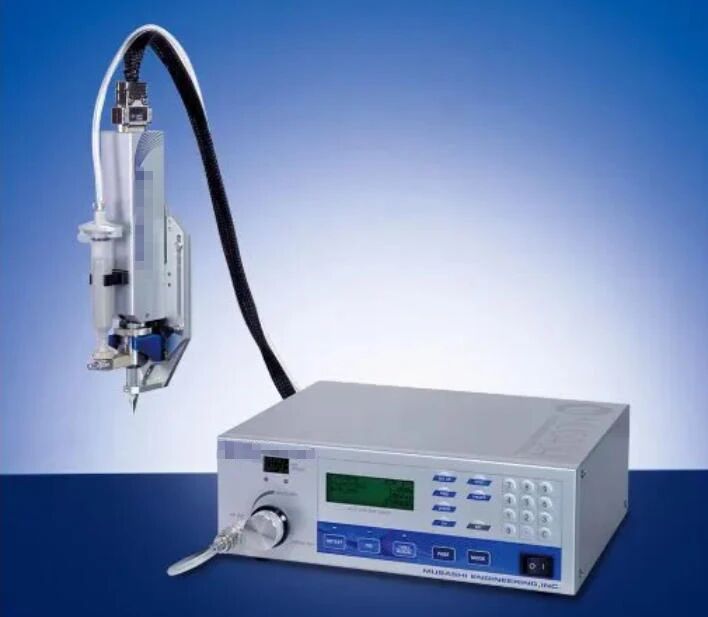

原理：螺桿閥依靠伺服電機驅動高精度螺桿，以容積式定量方式推送錫膏，出錫量與旋轉角度嚴格成正比，幾乎不受錫膏粘度、余量、溫度影響。它是目前行業內穩定性最強、一致性最高的中端方案。

優點：定量精準、焊點均勻、適配高粘度錫膏、不易堵嘴，綜合性價比極高。

短板：仍屬于接觸式點錫，速度不及噴射閥，無法跨越異形面與臺階工件。

03


3. 噴射閥：高端精密型，微焊天花板

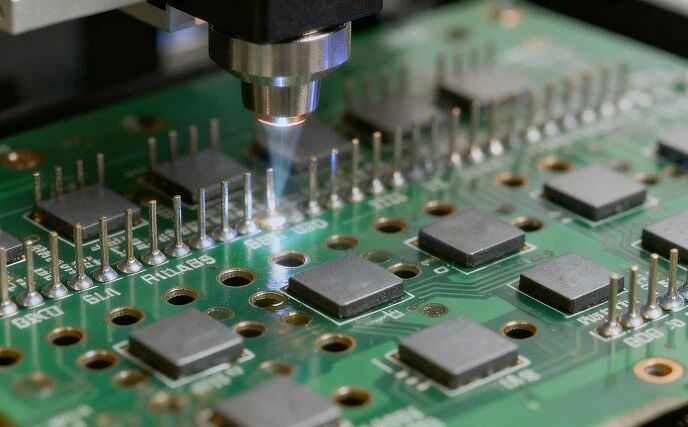

原理：噴射閥通過高速撞針?biāo)查g沖擊噴嘴，將錫膏非接觸噴射到焊點位置，全程不接觸工件、不壓傷、不刮擦。分為氣動噴射與壓電噴射，是當前精密焊接的頂級方案。

優點：速度最快、微點能力最強、可跨臺階/異形面、零工件損傷，適配高端芯片級工藝。

短板：采購成本偏高、維護要求更高、對錫膏品質與環境管控更嚴格。

二、全維度硬核對比，優劣一目了然

從點錫精度、速度、成本、維護等關鍵指標對比，選型邏輯清晰可見：

- 精度與錫點大?。簢娚溟y＞螺桿閥＞氣動閥

- 點錫速度：噴射閥＞螺桿閥≈氣動閥

- 采購成本：噴射閥≈螺桿閥＞氣動閥

- 維護難度：噴射閥＞螺桿閥＞氣動閥

- 適配粘度范圍：螺桿閥≈噴射閥＞氣動閥

- 防堵性能：螺桿閥＞氣動閥＞噴射閥

注：信息來源紫宸激光三、場景化精準選型，不花一分冤枉錢01
選氣動活塞閥

適合：普通PCB、電源板、插件焊接、大焊點、預算低、小批量試產、無精密要求

追求：便宜、耐用、好維護

02
選螺桿閥

適合：中端電子產品、焊點均勻性要求高、定量精度要求高、錫膏粘度波動大、高粘度錫膏工藝

追求：精度穩定、性價比高、長期省心→中端量產最優選

03
調整應試狀態

適合：帶精密元器件、凹凸面工件，需要非接觸避免壓傷（如：FPC軟板、BGA、攝像頭、5G、汽車電子、芯片級封裝、微米級微焊點、超高密度排版）、高密度、微焊點、異形面、臺階面

追求：高速量產、極致良率、高端品質→高端精密焊接唯一方案

四、售后與成本真相，采購必知

- 氣動活塞閥：幾乎零維護，易損件成本極低，壽命3-5年；

- 螺桿閥：定期清潔即可，無核心耗材，綜合使用成本最低；

- 氣動噴射閥：撞針、密封圈為易損件，需專業技術員維護；

- 壓電噴射閥：壓電模塊、精密噴嘴為高價耗材，必須原廠售后校準維護。

總結：沒有最好，只有最適配

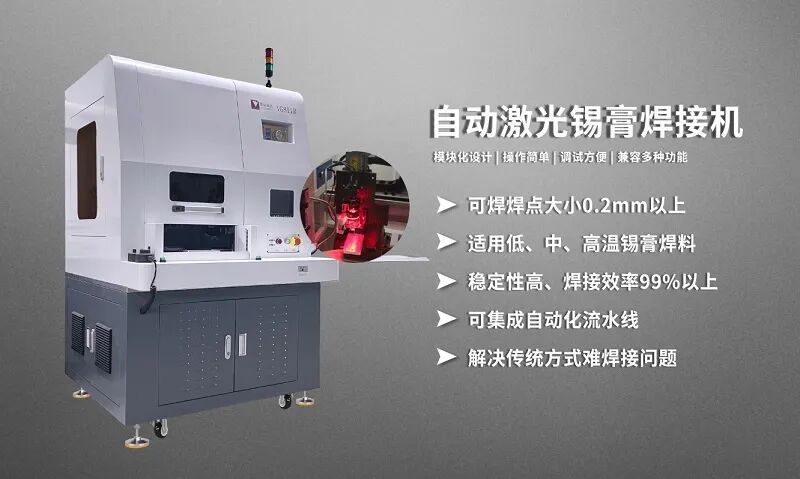

點錫閥的選型，從來不是越貴越好，而是匹配你的產品、工藝、產能、預算才是最優解。在紫宸激光的錫膏焊接設備方案中，我們會根據產品的精度需求進行合理的配置推薦。

氣動活塞閥：簡單、便宜、耐用，基礎焊接首選。

螺桿閥：精準、穩定、不挑錫膏，中端性價比之王。

噴射閥：高速、微點、非接觸，高端精密焊接標配。

合理配置點錫閥，既能提升焊接良率、降低售后成本，又能讓激光錫膏焊接設備發揮最大價值，為產線提質增效保駕護航。
