在工業自動化與數字化轉型進程中，系統間協議不兼容導致的“數據孤島”是制約效能提升的普遍瓶頸。某知名汽車零部件制造廠在推進能源精細化管理時，便遭遇了典型挑戰。其生產線上27臺關鍵智能電表均采用DeviceNet主站協議，實時采集設備能耗；而工廠中控核心為三菱Q系列PLC，通過高速CC-Link IE工業以太網集成全廠控制。兩種主流協議無法直接對話，迫使工廠依賴人工每?jī)尚r(shí)抄錄數據，效率低下且存在約1.2%的累計誤差，使實時監控與能效優化無從談起。

解決方案：專業網關構建數據橋梁

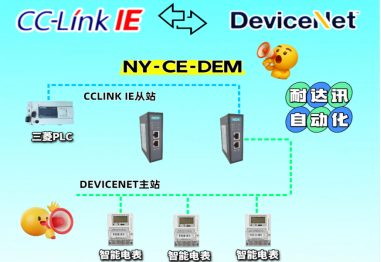

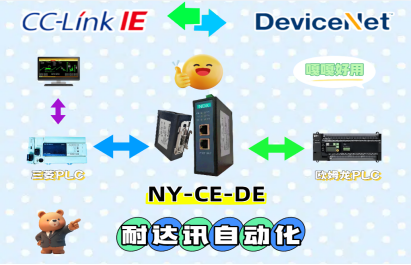

為解決這一核心痛點，項目團隊引入耐達訊自動化CC-Link IE轉DeviceNet網關 型號為： NY-CE-DEM作為核心協議轉換樞紐。該設備在物理與協議層面構建了雙向通道，形成“智能電表→DeviceNet網絡→ND-652網關→CC-Link IE網絡→三菱PLC→SCADA系統”的完整數據鏈路。

1. 精準網絡配置

在CC-Link IE側，將網關配置為從站，設置與PLC主站匹配的站號（如站號3）及1Gbps通信速率，PLC通過讀寫網關映射區（如WR0-WR100）交換數據。在DeviceNet側，網關作為主站運行，設定500kbps波特率，通過輪詢機制與各智能電表（從站）建立顯性報文連接，精確采集電壓、電流、功率等參數，并映射至內部寄存器。

2. 高效轉換邏輯

網關憑借硬件級協議轉換引擎實現毫秒級實時數據處理。其流程為：首先，以DeviceNet主站身份周期讀取電表數據幀；其次，轉換引擎拆解數據幀，提取有效工程值；最后，按CC-Link IE從站協議格式重新封裝，并將數據推送至CC-Link IE網絡輸出映射區。三菱PLC可如同訪問本地I/O一樣，實時、循環讀取這些數據，最終上傳至上層監控系統，實現能源流的全景可視化
。

項目收益與量化成效

項目實施后，成效顯著：

1. 數據質量革命性提升：數據采集頻率從小時級（2小時/次）跨越至毫秒級（1秒/次），準確率實現100%，為能源基準制定、設備能效分析與預防性維護提供了不可撼動的數據基石。
2. 運營成本顯著降低：徹底告別人工抄表，每年直接節省人力成本約7.2萬元。更關鍵的是，憑借精準的實時數據，工廠成功識別并優化了多個能源浪費點，實現了節能降耗。
3. 系統擴展性與投資保護：在不更換現有任何底層設備與控制系統的前提下，以極低的改造成本破解了核心集成難題。單臺ND-652網關最多支持32個DeviceNet從站，具備優異的擴展性，完全滿足工廠未來產能擴充帶來的監測點增加需求。

總結與行業價值

本案例充分證明，在面對CC-Link IE與DeviceNet等異構網絡共存的實際現場時，采用耐達訊自動化NY-CE-DEM這類高性能專業網關，是一條經過驗證的、高效且經濟的集成路徑。其價值不僅在于解決了即時通信難題，更在于保護了現有設備投資，以最小改動激活了數據資產。該方案尤其適用于采用三菱控制系統且需集成DeviceNet設備的各種智能制造場景，為離散制造業破解協議壁壘、實現數據驅動下的精益生產與能效管理，提供了極具可復制性的示范樣板。
