上海貝嶺第七代IGBT技術優勢解析

隨著新能源汽車產業的蓬勃發展，市場對高效率、高功率快充基礎設施的需求日益增強。充電樁核心部件——電源模塊，正面臨能量轉換效率、小型化集成與散熱性能等方面的嚴峻挑戰，這也驅動著相關技術的持續迭代與創新升級。

從輸入輸出類型來看，電源模塊主要包括AC-DC（交流轉直流）與DC-DC（直流轉直流）兩大類。 在AC-DC功率整流端，以上海貝嶺第七代溝槽場截止（T-FS）IGBT——BLG80T65FDK7-F為例，其憑借優異的開關特性和低導通壓降（VCE(sat)），在提升系統充電效率、降低損耗方面表現突出。

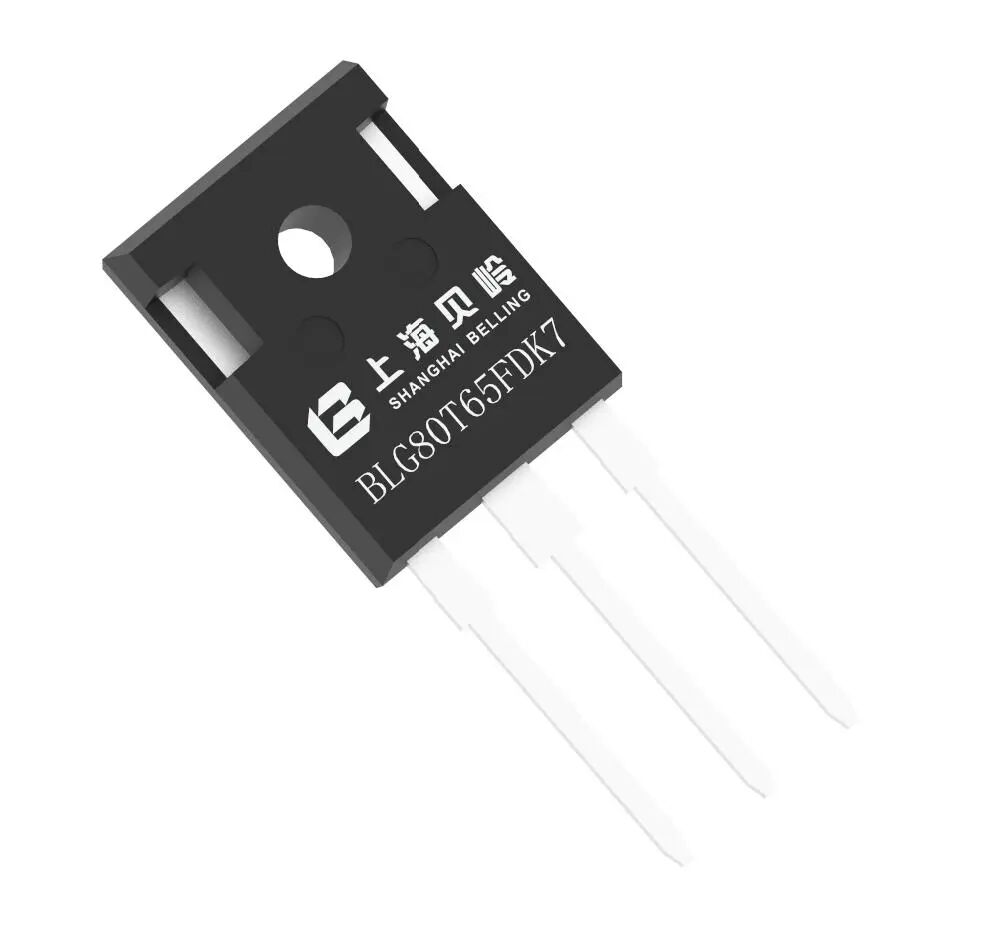

圖1 BLG80T65FDK7-F產品外觀圖

產品型號：BLG80T65FDK7-F

主要參數：VCES為650V

IC為80A

VCE(sat).typ為1.6V

工藝類型：第七代溝槽場截止（T-FS）

封裝信息：TO247

應用領域：充電樁電源模塊、光伏逆變、儲能

產品特點：

1.開關性能優化，支持高開關頻率，具備低柵極電荷（Qg）與低開關損耗；

2.低飽和壓降VCE(sat)，有效降低導通損耗；

3.漏電流小，有助于提升系統能效與運行穩定性。

產品特點

低開關損耗優勢明顯

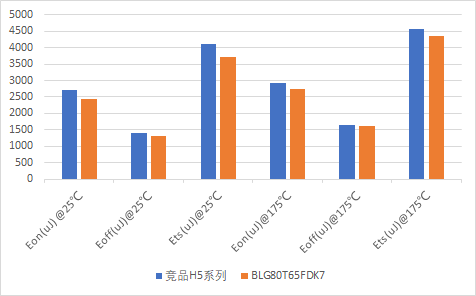

圖2 IGBT開關損耗實測對比

如圖2所示，在25 ℃和 175 ℃條件下，我司 BLG80T65FDK7 產品 Eon 、 Eoff 、Ets均優于競品 H5系列。

低飽和壓降VCE(sat)，有效降低導通損耗

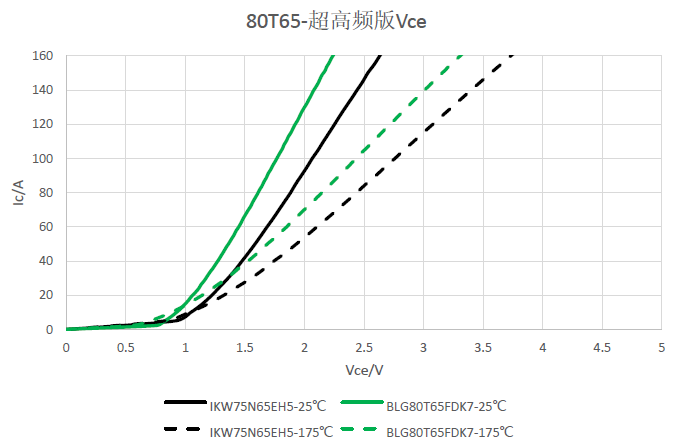

圖3 IGBT飽和壓降VCE(sat)實測對比

如圖3所示，在25 ℃和 175 ℃條件下，我司 BLG80T65FDK7 的 VCE(sat) 均優于競品 H5系列。

低漏電流Ices，高溫表現更穩

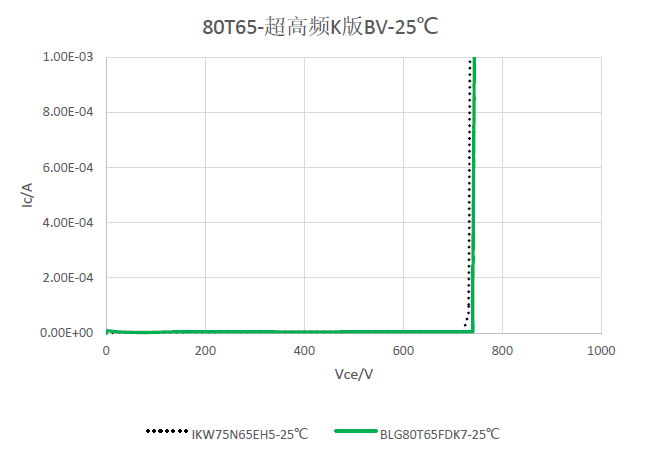

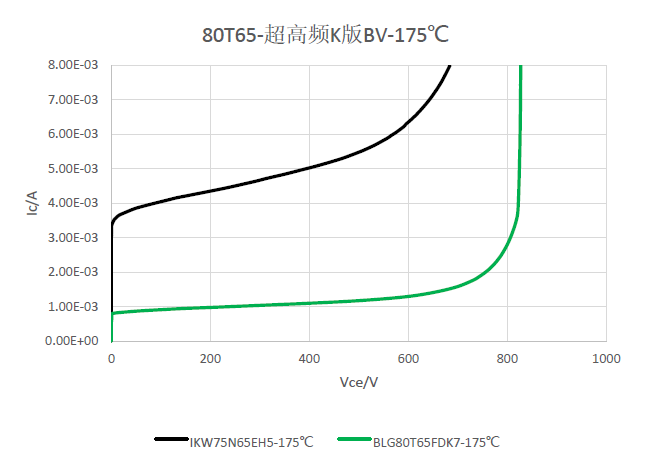

圖4 IGBT漏電流Ices實測對比

如圖4所示，在常溫25℃條件下，我司BLG80T65FDK7的BV曲線與競品一致；在高溫175℃條件下，其漏電流遠低于競品。

值得一提的是，上海貝嶺可為客戶提供一站式功率器件選型支持，依托先進工藝平臺，推出涵蓋650V IGBT、1200V SiC MOSFET、FRD、超結MOSFET、高壓平面MOSFET等全系列功率產品，滿足高可靠性、高效率電源模塊的設計需求。

同時，公司還可配套提供電源管理芯片、存儲器芯片、數字隔離器、運算放大器與比較器等系列產品，助力客戶實現系統級優化。

以直流電源模塊三相 Vienna +全橋 LLC 拓?fù)錇槔?提供主要功率器件產品選型建議 請參考。

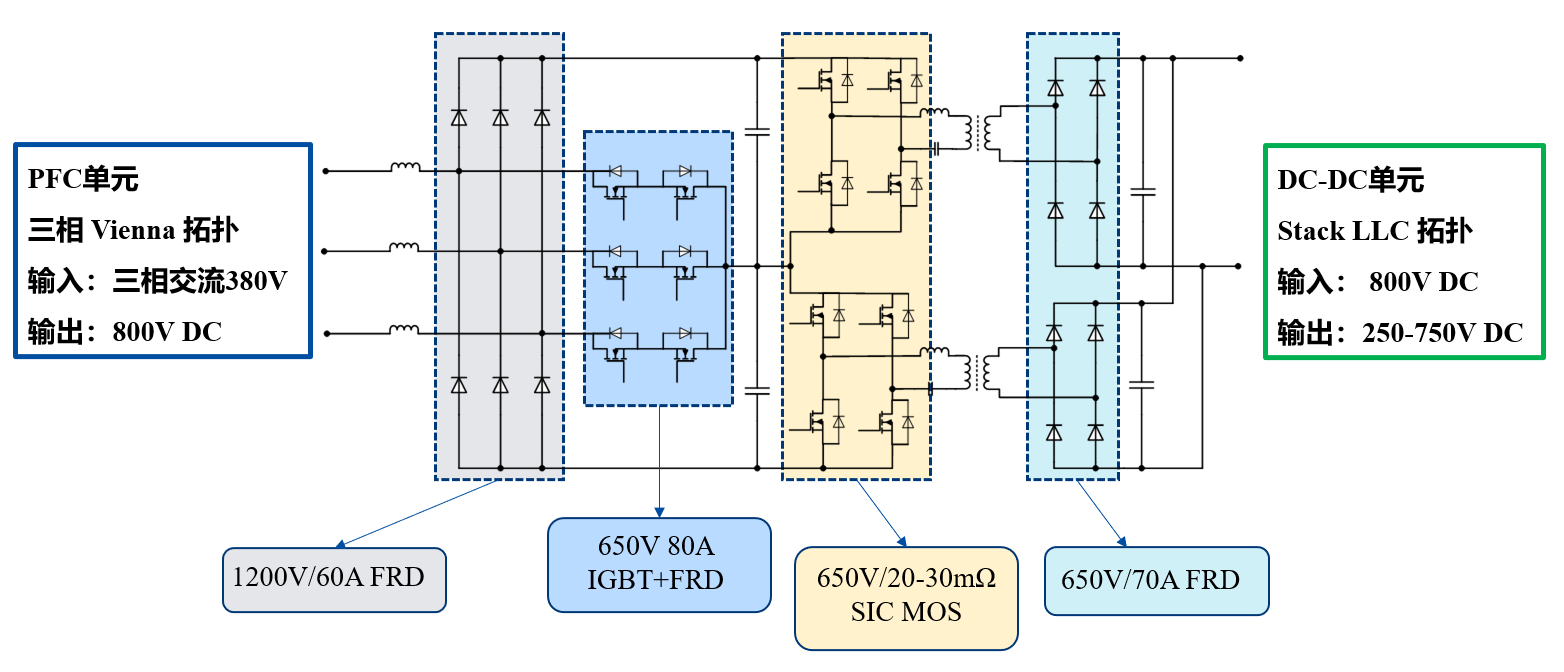

圖5 直流電源模塊三相 Vienna +全橋 LLC 拓?fù)?/p>

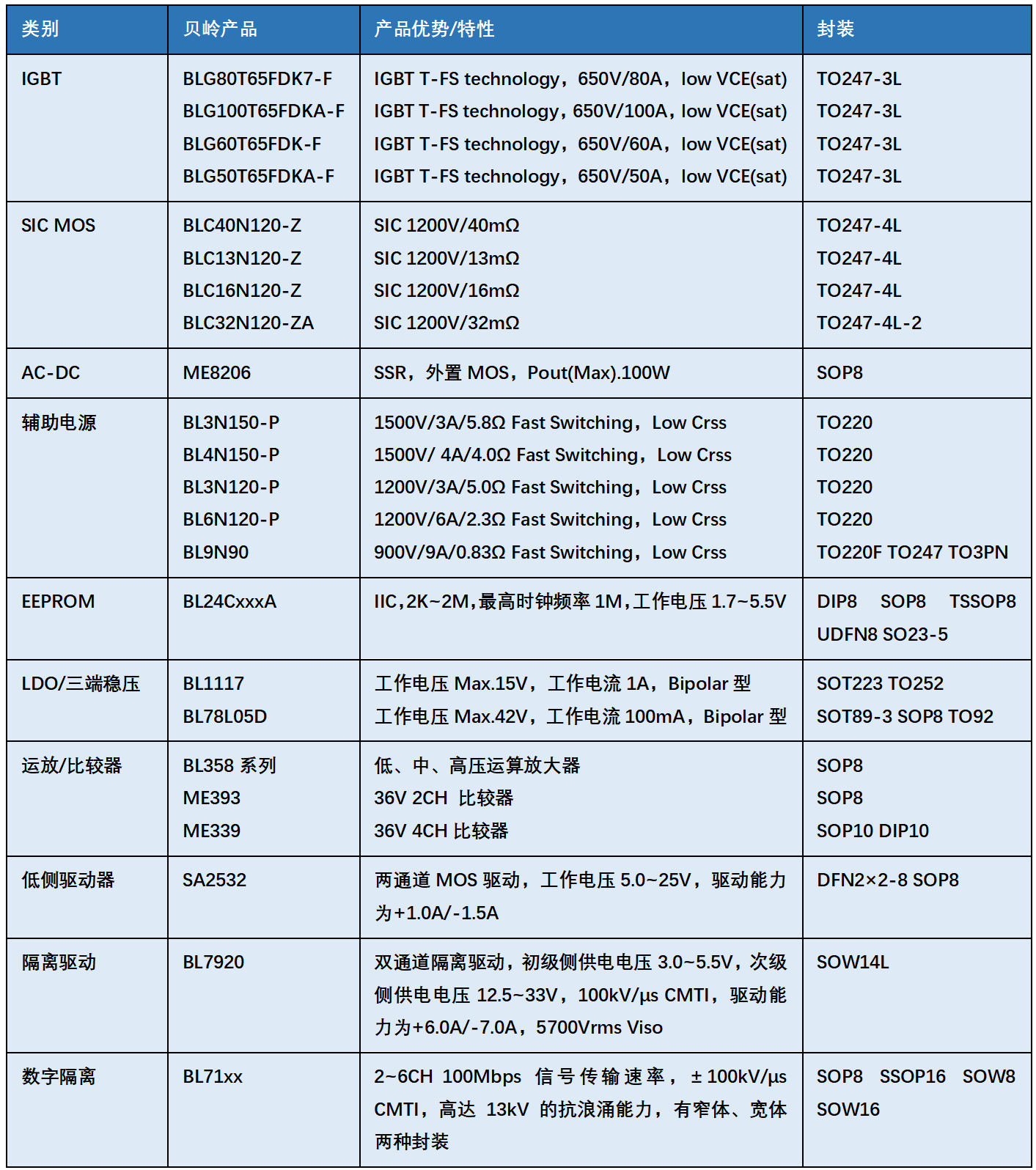

表1直流充電樁產品選型

上海貝嶺堅持以技術創新為驅動，以客戶需求為導向，致力于為電力電子行業等應用提供高性能、高可靠性的集成電路產品與一站式解決方案，助力客戶提升產品競爭力，共同推動新能源與功率電子產業的持續發展。
