摘要：在專業燈光控制領域，DMX512協議憑借其穩定性和通用性成為行業標準。然而，傳統的有線級聯部署方式在面對復雜環境、舊建筑改造及大規模場景時，其固有的布線復雜性、信號衰減和維護成本高等問題日益凸顯。本文將深入探討一種基于工業級無線透?jìng)骷夹g(shù)的DMX512無線化改造方案，分析其如何通過替換物理線纜，在完整保留DMX512協議特性的前提下，在很大程度上改善傳統方案中的部署限制，并為現代舞臺燈光、景觀照明及商業顯示等應用提供一個更靈活、可靠且經濟高效的系統架構。

DMX512有線控制系統的現實挑戰

DMX512控制器通過標準的RS-485物理層，以“手拉手”的級聯方式將控制信號分發至各個子控制器或燈具終端。盡管該協議在理論上支持長達300米的傳輸距離，但在實際工程項目中，以下幾個關鍵制約因素嚴重影響了系統的部署效率與長期穩定性。

DMX512信號基于RS-485物理層，在標準布線條件下理論傳輸距離可達約300米。但在實際工程環境中，由于線路質量、接頭數量、電磁干擾以及接地條件等因素影響，當傳輸距離較長或節點數量較多時，仍可能出現信號衰減或通信不穩定的問題，可能導致燈具閃爍、通道數據異?；蚩刂剖У葐?wèn)題。

• 布線復雜性與高昂成本：在任何建筑結構內，尤其是已完成裝修或結構復雜的歷史建筑中，敷設專用的DMX512屏蔽雙絞線工程量較大。它不僅涉及線槽鋪設、穿管打洞等大量體力勞動，還可能破壞現有裝飾。這直接導致了項目周期的延長和人工、材料成本明顯增加。

• 信號完整性難以保障：長距離傳輸是DMX512有線方案的另一大軟肋。當信號鏈路超過100米后，信號衰減現象變得顯著。更嚴重的是，在充斥著強電設備的舞臺或工業環境中，電磁干擾（EMI）極易耦合到DMX信號線中，引發數據錯誤，導致燈具出現不可預見的閃爍、跳變或地址錯亂，嚴重影響演出或展示效果。

• 系統脆弱性與維護難題：“手拉手”的拓?fù)浣Y(jié)構意味著整條鏈路是一個串聯系統。鏈路中任何一個節點的子控制器故障，或是任意一個接頭出現氧化、松動，都會導致其后所有設備失去控制。故障排查實現了系統部署方式的顯著優化, 往往需要對整條鏈路進行逐點檢查，如果涉及高空作業，其難度、風險和時間成本將呈指數級增長。

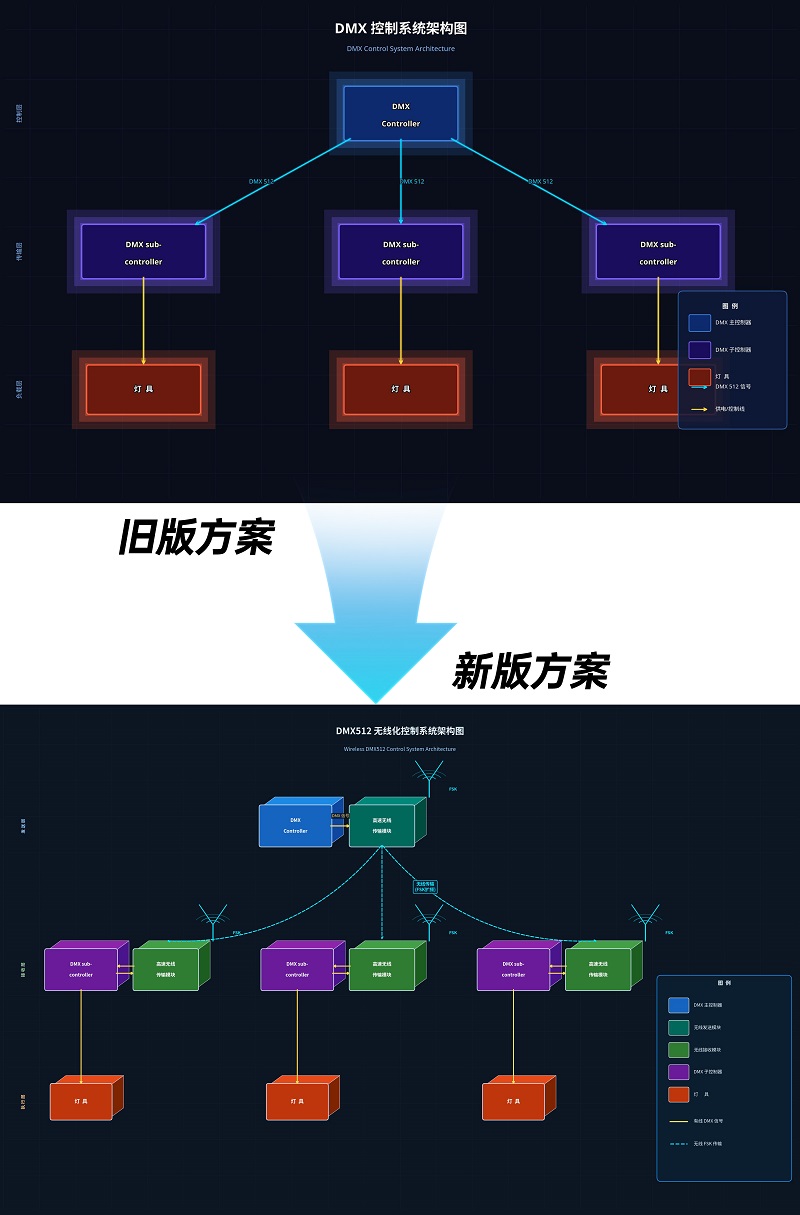

無線化DMX512方案：系統架構與核心原理

為應對上述挑戰，基于工業級無線通信模塊的DMX512無線化改造方案應運而生。其核心思想是利用穩定可靠的無線信道替代物理電纜，實現控制信號的“透明傳輸”。

系統架構非常簡潔：

• 無線發送端：一個無線發送模塊通過DMX接口直接與主DMX512控制器相連。它唯一的任務就是捕獲控制器輸出的DMX512數據幀，并將其實時、無修改地廣播到無線網絡中。
• 無線接收端：在每一個DMX子控制器或燈具集中的區域，部署一個無線接收模塊。該模塊負責監聽指定的無線信道，一旦接收到有效數據，便立即將其精確還原為標準的DMX512電信號，并輸出給子控制器。

此架構的精妙之處在于，它在邏輯控制層面上完全保持了原有DMX512系統的完整性。對于主控制器而言，它感覺不到任何變化；對于子控制器而言，它所接收到的信號與來自有線連接的信號毫無二致。這種“即插即用”的替換，實現了系統部署方式的革命性升級。

無線方案的技術優勢深度解析

將有線連接替換為無線，帶來的不僅僅是部署上的便利，更是在可靠性、擴展性和成本效益上的全面提升。下表對兩種方案進行了系統性比較：

高可靠性與抗干擾能力是工業級無線方案的基石。通過采用如LoRa（遠距離無線電）等先進的擴頻調制技術，無線鏈路能夠在復雜的工業電磁環境中保持極高的通信穩定性。這種技術不僅有效規避了來自電機、變壓器等設備的噪聲干擾，其傳輸距離也在部分應用場景下可實現更遠的通信距離，確保了在廣闊或復雜的空間內信號的穩定覆蓋。

關鍵技術難點與解決思路

在將傳統有線 DMX512 控制系統升級為無線架構時，需要解決多個工程層面的關鍵問題。由于 DMX512 協議對通信時序和數據連續性要求較高，無線鏈路必須在保證數據完整性的同時維持協議兼容性。實際工程實現中通常需要關注以下幾個技術難點。

• DMX512 時序保持
  DMX512 協議采用固定幀結構進行周期性廣播，包括 Break、Mark After Break（MAB）以及最多 512 個通道數據。無線傳輸過程中若延遲或緩存處理不當，可能導致幀間隔異?；驍?shù)據丟失。因此無線模塊需要支持穩定的數據透?jìng)鳈C(jī)制，并在接收端保持 DMX512 的原始幀結構。

通信延遲與實時性控制
燈光控制系統對實時性要求較高，尤其在舞臺或動態燈光場景中。無線鏈路可能產生一定延遲或抖動，因此需要通過合理的數據緩存和調度機制，使 DMX 數據幀能夠以穩定周期進行更新。

• 多節點同步問題
  在大型燈光系統中，一個主控制器通常需要同時控制多個子節點。無線通信環境下，各接收節點之間可能存在微小時間差，因此需要通過穩定的數據廣播機制，使多個接收端能夠在接近的時間窗口內獲得同一幀控制數據。
• 復雜電磁環境下的通信穩定性
  舞臺設備、工業設備及開關電源等都會產生電磁噪聲，對無線通信造成干擾。因此無線系統通常需要采用擴頻調制或跳頻通信等技術，以提升在復雜電磁環境中的通信可靠性。
• 系統擴展能力
  隨著燈光系統規模擴大，控制節點數量可能增加。無線系統需要具備合理的網絡管理能力，使新增節點能夠快速接入系統，而不會影響已有節點的穩定運行。

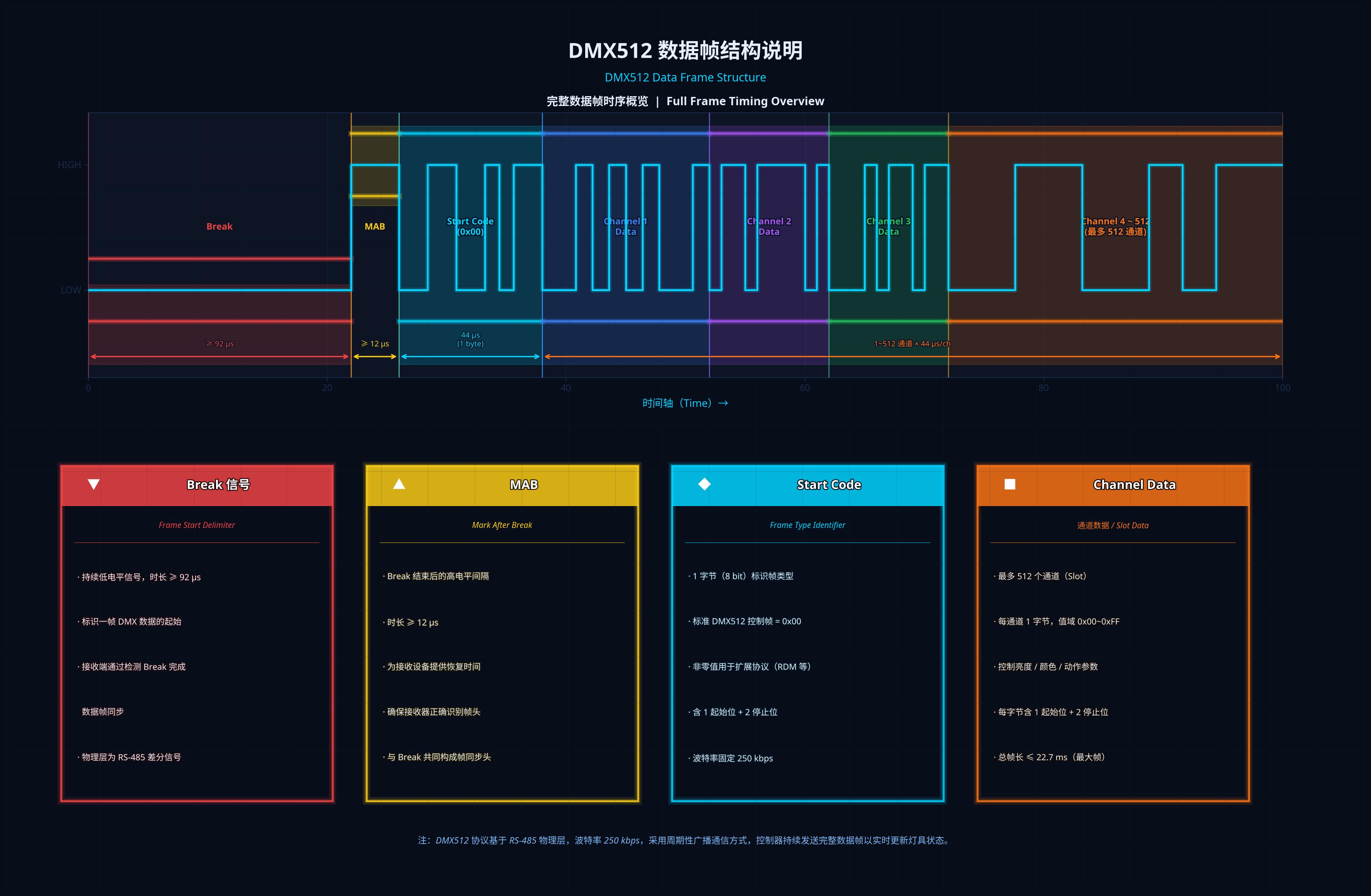

DMX512 數據幀結構說明

DMX512 協議基于 RS-485 物理層，采用周期性廣播的通信方式。控制器會持續發送完整的數據幀，以實時更新燈具的控制狀態。一個標準 DMX512 數據幀主要由以下幾個部分組成：

• Break 信號
  Break 是一段持續時間較長的低電平信號，用于標識一幀 DMX 數據的開始。接收設備通過檢測 Break 信號來同步數據幀。
• Mark After Break（MAB）
  MAB 是 Break 結束后的短暫高電平間隔，用于給接收設備提供恢復時間。
• Start Code
  Start Code 用于標識當前數據幀的類型。對于標準 DMX512 控制幀，其值通常為 0x00。
• Channel Data（通道數據）
  隨后是最多 512 個通道的數據，每個通道占用 1 字節，用于表示燈具的亮度、顏色或動作參數。

整個數據幀通常以約 44Hz 的刷新率持續發送。
在無線化方案中，需要確保無線鏈路能夠穩定傳輸完整的數據幀，并保持原有時序結構，以保證燈具能夠正確解析控制信息。

結論：面向未來的智能燈光控制基礎架構

總而言之，DMX512無線化改造方案并非簡單地“剪斷線纜”，而是對傳統燈光控制系統的一次深度技術升級。它通過引入成熟的工業無線通信技術，精準地解決了有線部署中固有的靈活性差、可靠性低和成本高昂的三大核心痛點。對于追求高效部署、穩定運行和便捷維護的現代燈光系統集成商與工程師而言，無線DMX512方案無疑提供了一個更具前瞻性、擴展性和經濟性的選擇，為舞臺藝術、城市景觀和商業空間的創意照明設計提供了堅實而靈活的技術基礎。

FAQ:

Q1: 傳統有線DMX512系統的主要痛點是什么？

Answer:根據一線工程師的經驗 ，傳統有線DMX512系統的主要痛點包括：

1. 布線復雜：尤其在舊建筑改造或結構復雜的場地，敷設專用電纜工程量巨大且成本高昂。
2. 信號衰減與干擾：長距離傳輸（通常超過100米）會導致信號質量下降，且易受現場電磁環境干擾，造成燈光控制不穩定。
3. 系統脆弱性：采用“手拉手”級聯拓?fù)?，任何一個節點或接頭故障都可能導致整條鏈路癱瘓，故障排查極為困難和耗時。

Q2: DMX512無線方案如何保證與現有設備的兼容性？

Answer:DMX512無線方案的核心是采用‘透明傳輸’（Transparent Transmission）模式。這意味著無線模塊在發送和接收數據時，不會對DMX512協議的數據幀結構、通道數據（全部512個通道）以及時序進行任何修改。對于主控制器和子控制器來說，無線鏈路就像一根看不見的電纜，它們收發的數據格式與有線連接時完全一致，從而確保了即插即用兼容性。

Q3: 無線DMX512方案的可靠性主要依賴什么技術？

Answer:工業級無線DMX512方案的可靠性主要基于先進的無線通信技術，特別是擴頻調制技術（Spread Spectrum Modulation），例如LoRa（遠距離無線電）。這類技術具備極強的抗干擾能力，能有效抵御工業現場常見的電磁噪聲。同時，它們提供遠超傳統RS-485的傳輸距離，并支持點對多點的網絡拓?fù)?，單個節點的故障不會影響系統中其他設備的正常運行，從而大大提升了整個燈光控制系統的穩定性和魯棒性。
