一、DC接口改Type-C的核心痛點

傳統小家電、數碼配件大多采用單針DC圓孔供電，存在通用性差、功率受限、易用性低三大硬傷：僅能搭配專用DC充電器，外出攜帶繁瑣；僅支持5V低壓取電，無法適配中功率設備；接口無正反插設計，易松動、壽命短。

直接替換Type-C接口無法實現PD快充，因為PD充電器默認僅輸出5V，需通過CC引腳完成協議握手才能升高壓，LDR6500U PD Sink取電芯片正是解決這一問題的核心，無需改模具、無需復雜編程，就能實現DC轉Type-C PD快充無痛升級。

二、LDR6500U芯片核心適配優勢

LDR6500U是專為DC轉Type-C取電場景研發的專用芯片，硬件誘騙、極簡外圍，完美適配各類小家電、小設備升級需求：

免編程純硬件誘騙：無需MCU、無需燒錄程序，通電自動完成PD3.0/QC2.0/3.0協議握手，即貼即用。

寬電壓靈活配置：支持5V/9V/12V/15V/20V多檔位調壓，精準替換原有DC 5V/9V/12V供電方案，不改內部電路。

超小封裝省空間：DFN-10 2×2微型封裝，可塞進狹小機身，不改動產品外殼與結構。

多重安全防護：內置過壓、過流、短路、過熱保護，符合小家電安規要求，杜絕用電隱患。

低功耗高適配：靜態功耗極低，適配電池類便攜設備，兼容手機PD快充頭、充電寶、車載快充等各類供電設備。

三、DC接口改Type-C實操步驟

整套改造流程極簡，新手也能快速落地，無需復雜調試，四步完成升級：

拆除舊部件：去掉原有DC母座，拆除傳統低壓取電的零散元器件；

更換新接口：焊接標準Type-C母座，替換原有DC接口位置，無需改動模具；

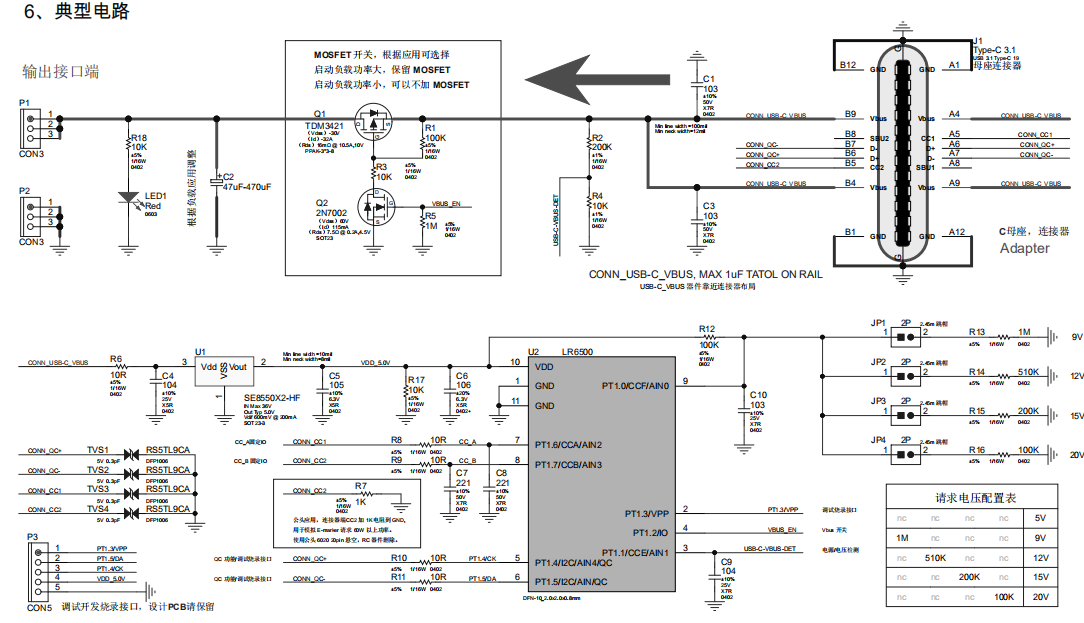

搭載核心芯片：貼裝LDR6500U芯片，按規格書連接VBUS、CC1/CC2、VOUT引腳，搭配極簡阻容電路；

對接后端供電：將芯片VOUT端接入設備原有供電端、電池充電IC或主控主板，完成電路對接。

四、LDR6500U改造方案工作原理

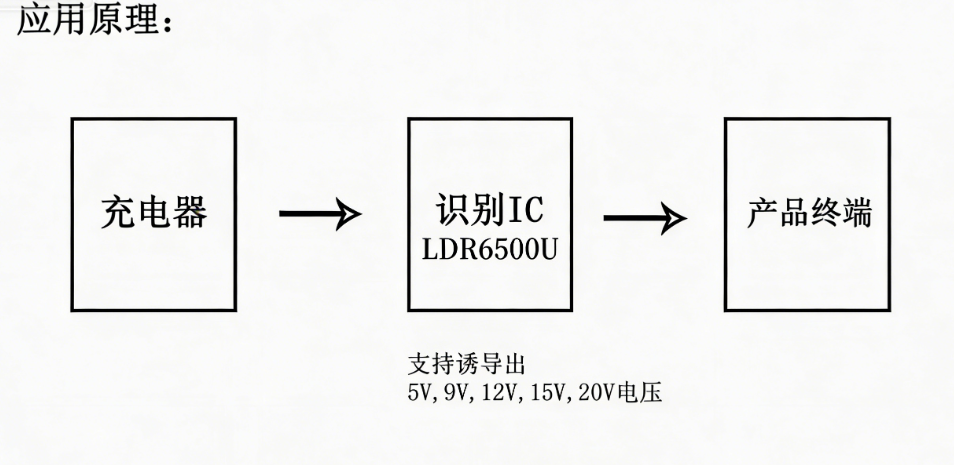

改造完成后，LDR6500U充當PD協議“翻譯官”：接入Type-C PD快充頭時，芯片通過CC通道快速識別快充協議，自動協商并誘騙輸出預設電壓，為設備穩定供電；遇到電壓異常、短路等情況，芯片立即切斷輸出，全方位保護設備安全，徹底替代傳統DC供電模式。

五、適用設備與方案價值

適用設備

個人護理類：電動牙刷、剃須刀、美容儀、潔面儀；

便攜生活類：迷你風扇、加濕器、便攜榨汁杯、暖手寶；

家居小電類：LED臺燈、美甲燈、小型凈化器、桌面擺件。

方案核心價值

對廠商而言，改造成本低、落地速度快，無需大改產品，即可新增Type-C PD快充賣點，提升產品競爭力；對用戶而言，一線通用、正反盲插，告別專用DC充電器，外出使用更便捷，快充效率大幅提升。

六、改造注意事項

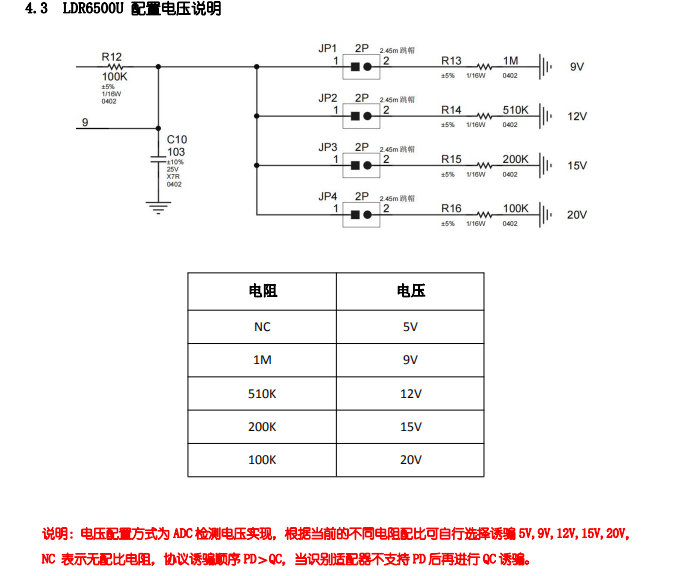

根據設備實際功耗，提前配置LDR6500U輸出電壓，避免電壓不匹配；

選用合規Type-C母座，保證CC引腳接觸良好，防止協議握手失敗；

優化PCB布線，縮短CC引腳走線，減少信號干擾，保障取電穩定；

電池類設備需搭配合規充電管理IC，協同芯片實現安全充電，杜絕過充風險。

七、方案總結

LDR6500U是傳統DC接口轉Type-C PD快充的最優解決方案，憑借極簡外圍、純硬件誘騙、寬壓適配、安全可靠的特性，輕松破解DC接口的諸多弊端，助力小設備快速跟上Type-C通用化趨勢，用最小改動實現產品性能與體驗的雙重升級
