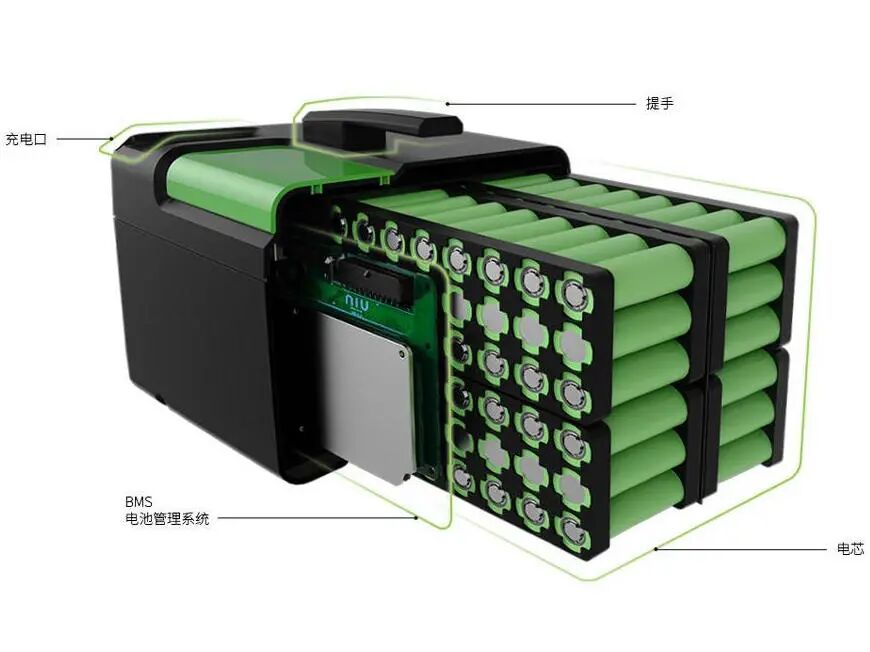

在儲能系統與動力電池系統快速發展的背景下，BMS（Battery Management System）已經成為電池系統中最核心的安全控制單元。

無論是儲能柜、動力電池包，還是新能源設備，BMS都承擔著關鍵職責：

● 電池狀態監測（SOC / SOH）

● 單體電壓與溫度采集

● 充放電保護

● 高壓安全控制

● 系統通信管理

然而在大量BMS系統實際工程中，很多問題往往并不是算法或芯片造成的，而是連接系統設計不合理導致的，例如：

采樣線束接觸不穩定導致數據漂移

PCB模塊連接復雜導致維護困難

高壓控制接口可靠性不足

通信接口抗干擾能力差

因此，在BMS系統設計中，連接器與線束的選型已經成為影響系統可靠性的重要環節。

電子谷從BMS系統PCB連接工程設計的實際應用角度出發，根據實際成功案例拆解BMS各功能模塊的連接需求，提供完整的BMS連接解決方案。

DZGU

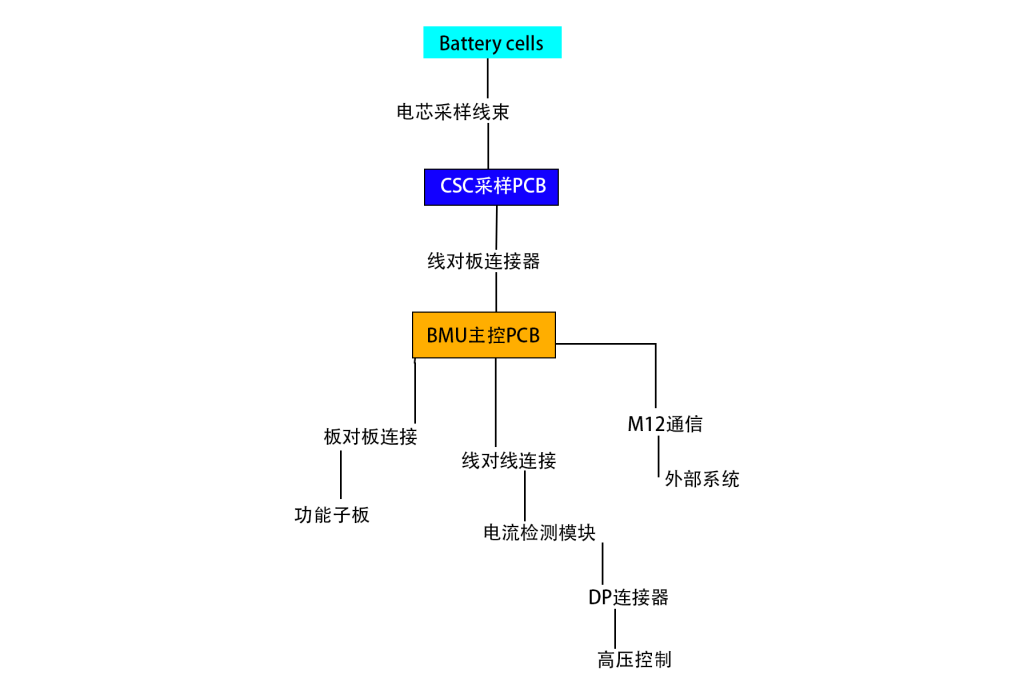

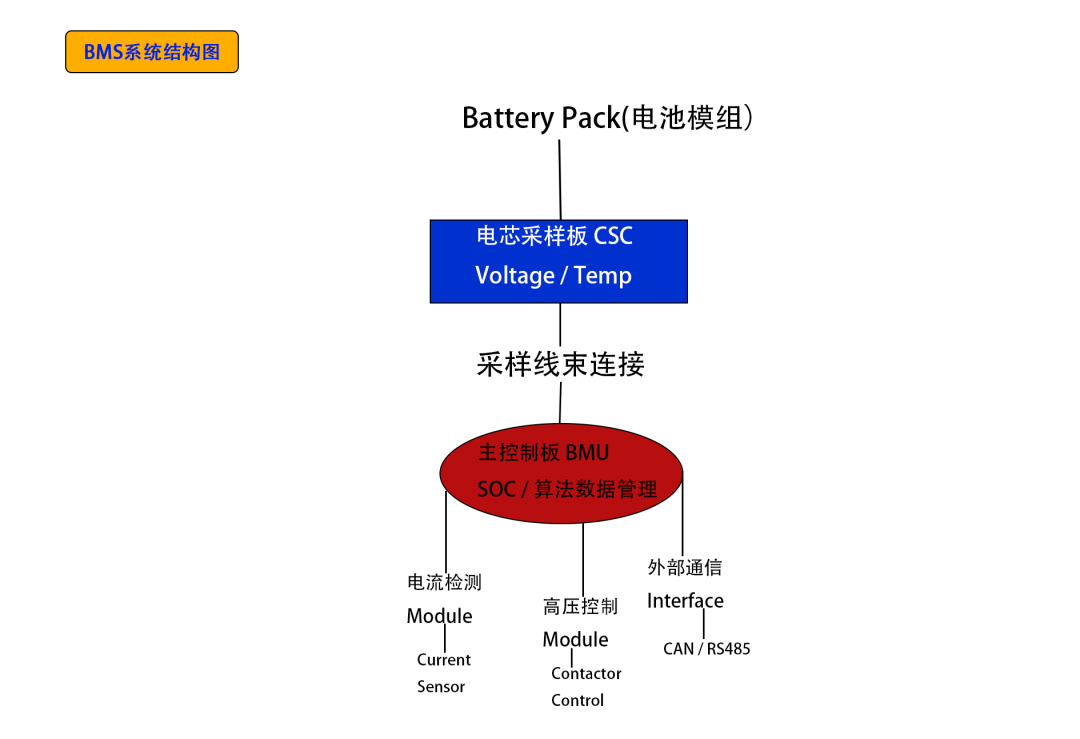

BMS系統整體結構

在該結構中，不同模塊之間需要通過不同類型的連接方式實現穩定通信與電源傳輸。

主控制PCB（BMU）連接

主控制PCB是BMS系統的核心運算平臺，主要負責電池狀態計算、數據處理以及系統通信管理。由于該模塊需要與采樣板、電流檢測模塊以及其他控制模塊進行高速數據交互，因此PCB之間通常需要構建穩定可靠的內部信號連接結構。

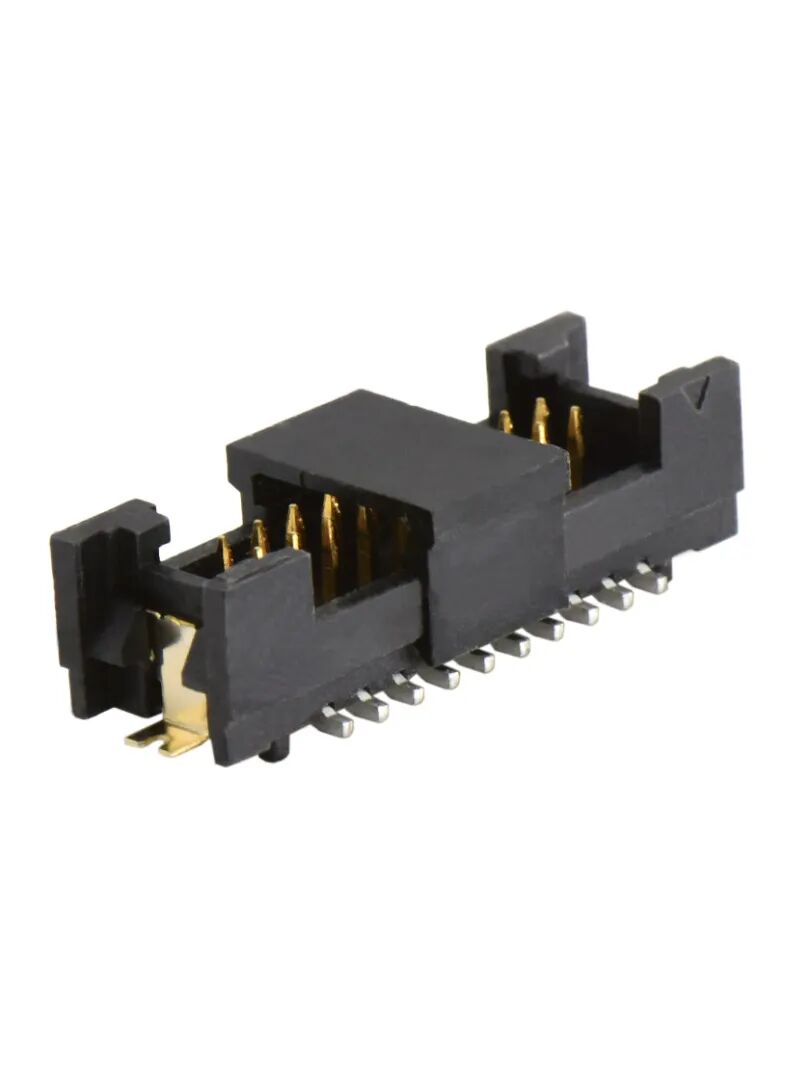

在工程設計中，BMU與功能子板之間通常采用板對板連接結構，通過高密度PCB連接器實現多路信號接口的穩定連接。這種連接方式可以有效減少線束復雜度，同時保證通信信號在短距離傳輸中的完整性與抗干擾能力。

讓連接更簡單

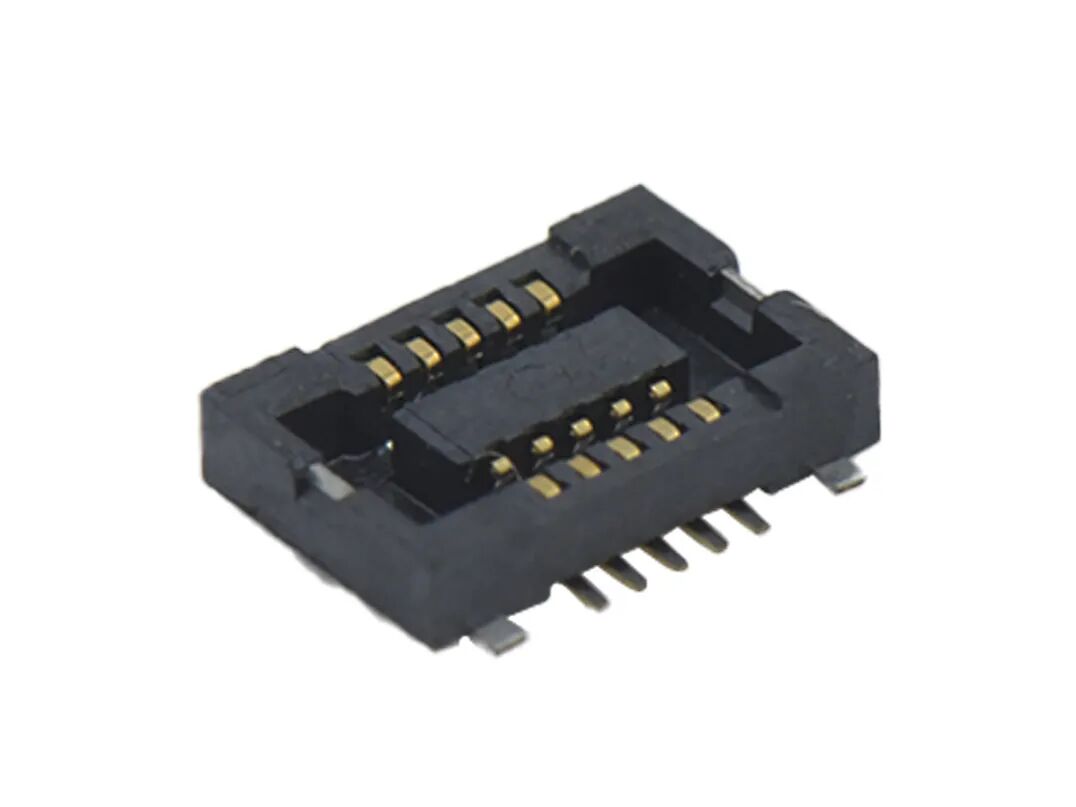

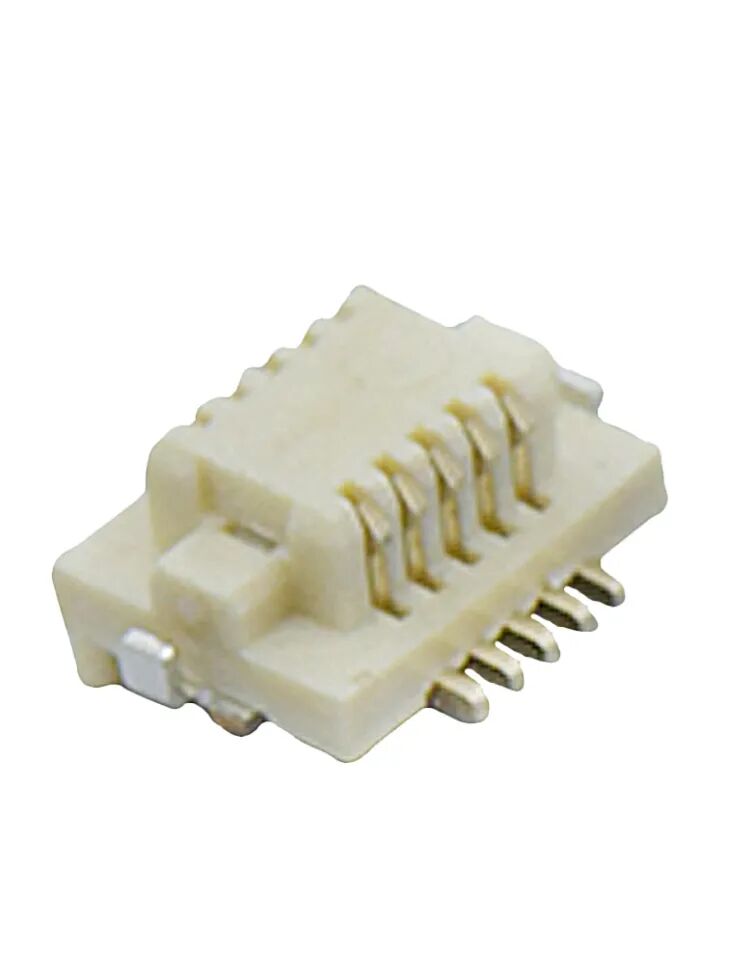

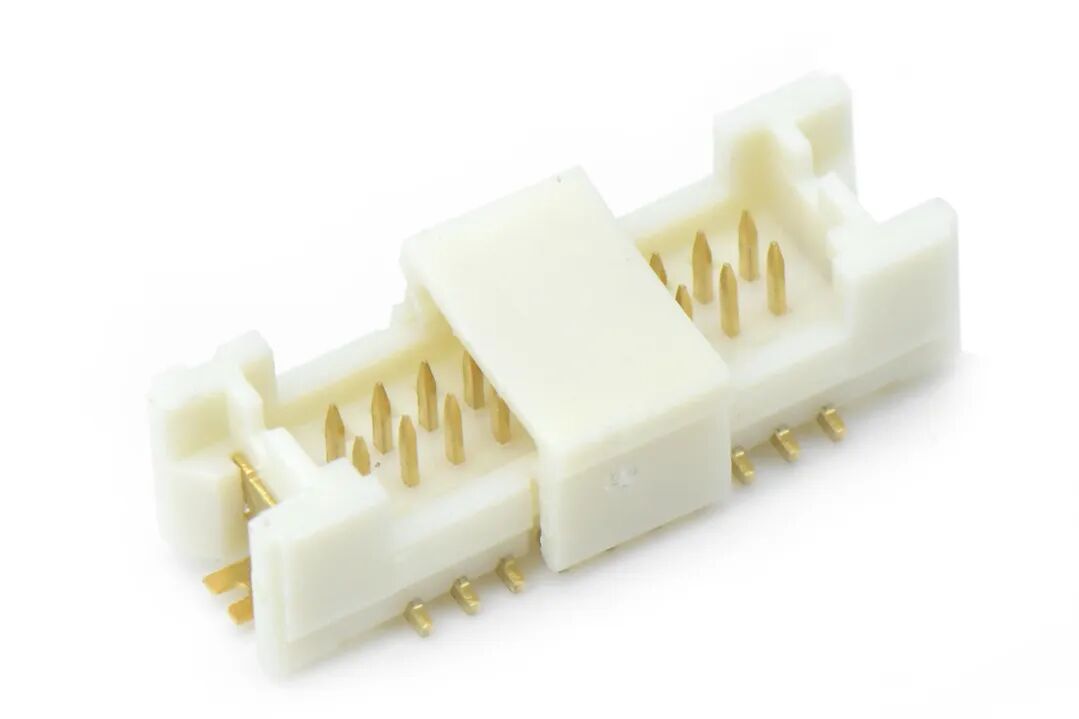

針對這種應用場景，電子谷提供的板對板連接器能夠在有限的PCB空間內實現多引腳高速連接，既能滿足BMS系統高密度信號傳輸需求，又便于模塊化裝配與維護，是主控PCB與功能子板之間理想的連接解決方案。

電芯采樣PCB（CSC）連接

電芯采樣PCB主要負責采集電池模組的關鍵運行數據，包括單體電壓、電池組電壓以及溫度信息，是BMS實現精準電池管理的重要數據來源。由于一個電池模組通常包含多個電芯和多個溫度檢測點，因此采樣板需要通過多芯線束與電池模組建立連接。

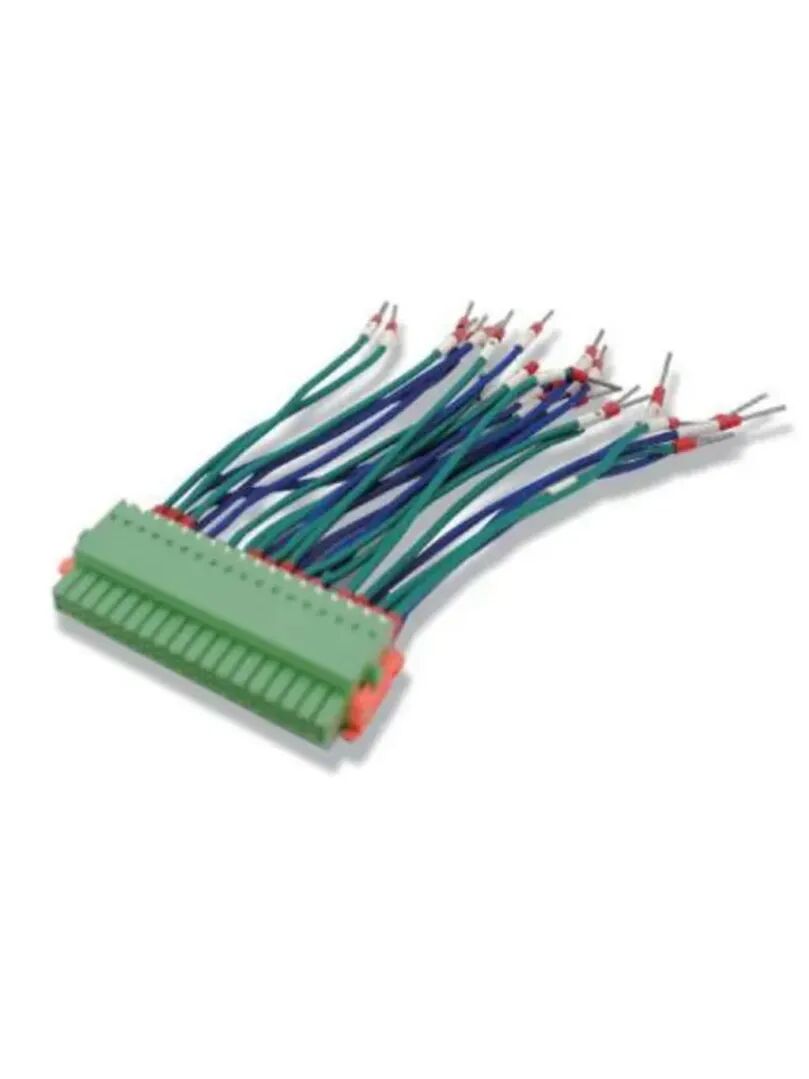

在這種弱電信號采集場景下，連接器需要具備穩定的接觸性能以及良好的抗干擾能力，以確保采樣數據的準確性和長期可靠性。工程設計中通常采用線對板連接結構，使電芯采樣線束能夠直接與采樣PCB接口進行連接。

讓連接更簡單

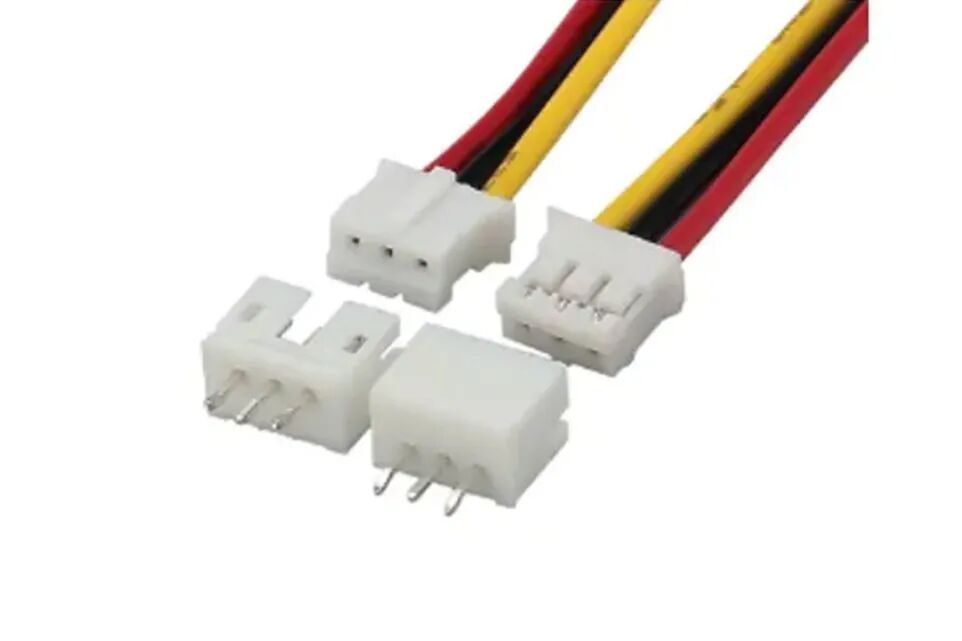

電子谷的線對板連接器系列具備結構緊湊、接觸穩定等特點，可廣泛應用于電芯電壓采樣線和NTC溫度傳感器接口，為BMS系統提供可靠的數據采集連接方案。

電流檢測模塊連接

電流檢測模塊是BMS系統的重要保護單元，用于實時監測電池組的充電電流、放電電流以及異常短路電流。該模塊通常通過分流電阻或霍爾傳感器完成電流檢測，并將檢測信號傳輸至主控PCB進行數據處理。

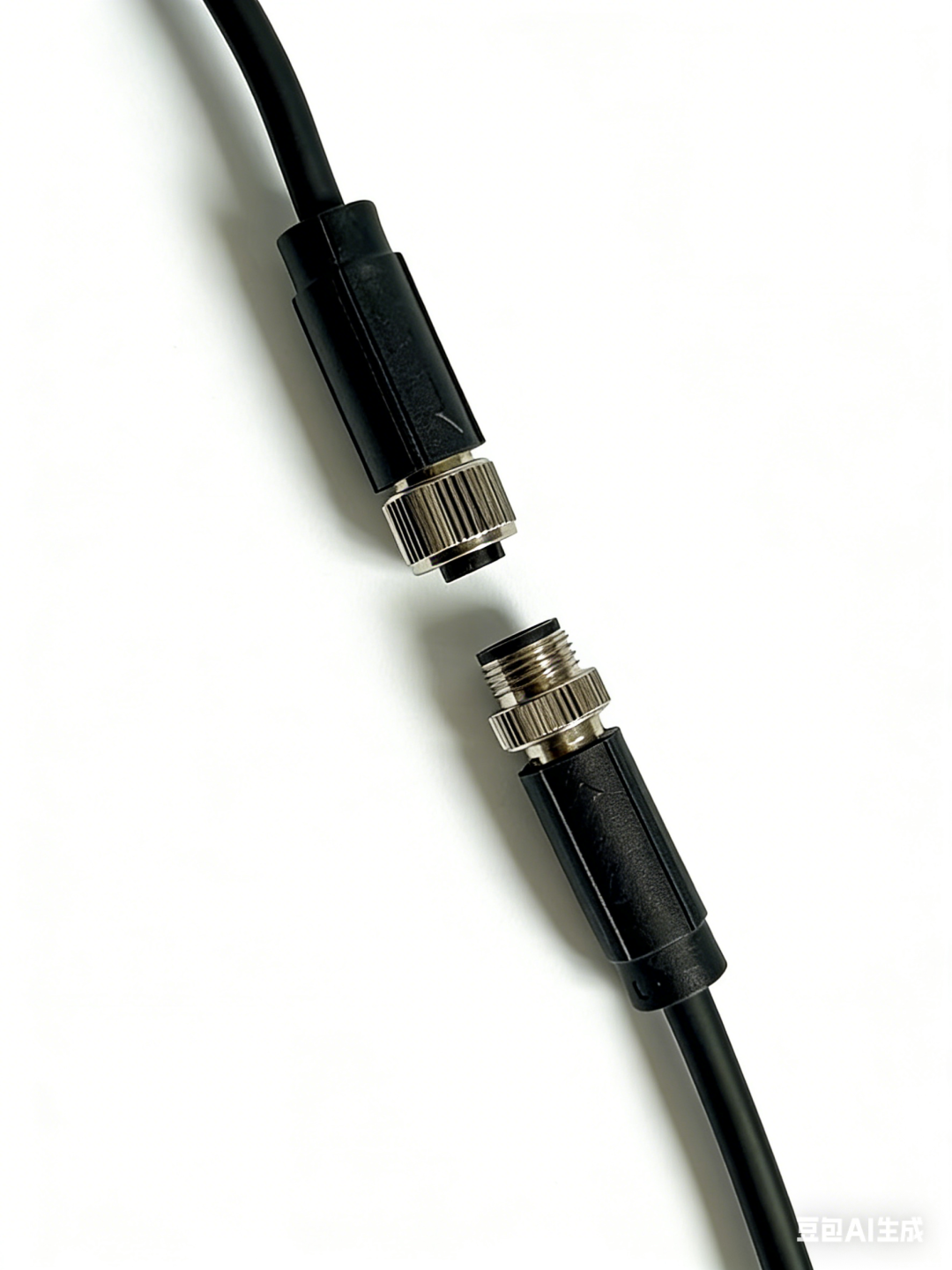

由于電流檢測模塊在設備結構中通常與主控制板存在一定安裝距離，因此更適合采用線束連接結構，以保證系統布線的靈活性。在這種應用場景下，線對線連接器可以有效實現模塊之間的線纜連接，同時具備良好的抗振動性能。

讓連接更簡單

電子谷提供的線對線連接方案能夠在復雜電磁環境中保持穩定信號傳輸，適用于電流檢測模塊與BMS主控系統之間的數據連接。

高壓控制模塊

高壓控制模塊主要負責管理BMS系統中的關鍵高壓設備，例如主接觸器控制、預充電電路以及高壓互鎖等安全功能。由于這些電路涉及較高電壓等級，并且需要在儲能設備或車輛運行環境中長期穩定工作，因此連接系統不僅需要具備較高電流承載能力，還必須具備良好的絕緣性能和環境防護能力。

讓連接更簡單

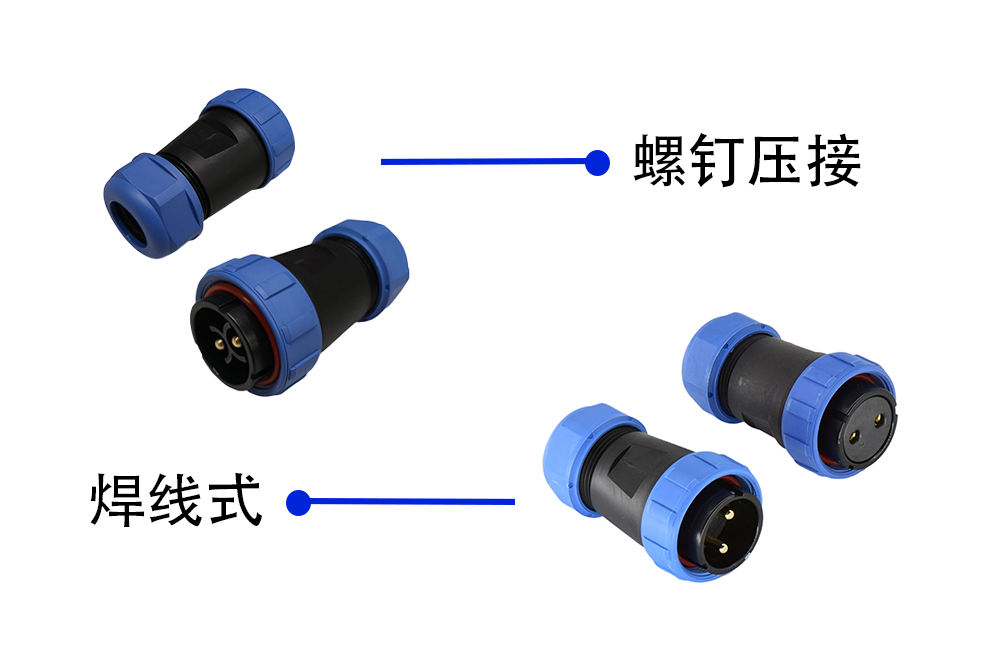

在實際工程設計中，高壓控制接口通常采用工業級圓形連接器，以確保連接穩定性和環境適應能力。電子谷DP系列防水航空插頭采用螺紋鎖緊結構，并具備較高防護等級，可以在振動、粉塵和潮濕環境中保持穩定連接，非常適合用于BMS高壓控制模塊以及電源接口連接。

BMS外部通信接口

BMS系統需要與外部設備進行通信，例如儲能系統中的PCS、EMS系統或整車控制器等，以實現系統數據交互和協同控制。常見通信協議包括CAN、RS485以及工業以太網等。

這些通信接口對連接器的抗電磁干擾能力和機械可靠性提出了較高要求。在工業設備與儲能系統中，圓形工業連接器因其穩定的機械結構和優良的環境防護能力而被廣泛應用于通信接口設計。

讓連接更簡單

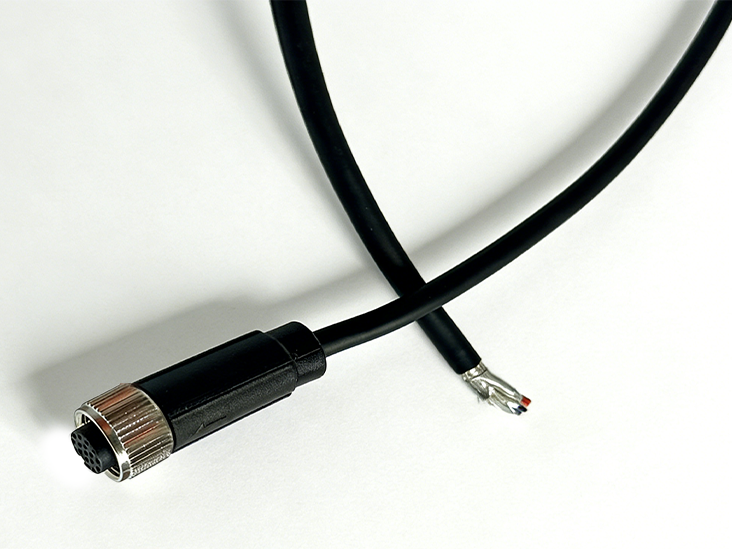

電子谷M12系列工業連接器具備IP67防護等級以及螺紋鎖緊結構，可有效防止振動導致的連接松動，并提供穩定可靠的工業通信接口，適用于BMS系統與外部控制設備之間的數據通信連接。

DZGU

BMS系統的穩定運行

依靠PCB 連接架構

通過不同類型連接器組合，電子谷團隊已有多套完整的連接方案，實現BMS內部模塊連接、信號采集連接以及外部系統接口連接的完整體系。

BMS系統的穩定運行，離不開一套科學、可靠的 PCB 連接架構。無論是主控制板、電芯采樣板的內部連接，還是電流檢測、高壓控制、外部通信的模塊銜接，合理的連接器選型與連接方案設計，都是規避數據漂移、維護不便、連接失效等常見問題的關鍵。

電子谷BMS-PCB 連接方案，涵蓋了板對板、線對板、線對線及 M12、DP 系列等多種連接器及線束配套的完整搭配，適配各類儲能、動力電池系統的 BMS 常規應用需求，方案成熟、性價比高，無需繁雜設計工程，有效保障BMS各模塊穩定傳輸信號、安全運行，為電池系統的正常工作筑牢連接基礎。
