從確保醫療設備的精準給藥，到監測環境系統、優化工業流程，精確的流體測量在各行各業都至關重要。恩智浦NAFE13144 AFE賦能新一代熱量式流量計，具備更高的可靠性與性能，適用于多種嚴苛的應用場景。

隨著各行業擁抱數字化轉型和邊緣AI，對更智能、更精確傳感的需求日益增長。熱量式(熱式) 流量計因其能夠以極高的靈敏度測量氣體和液體流速而聞名，是這一演進的核心。采用恩智浦NAFE13144通用輸入模擬前端 (AFE)，設計人員能夠打造出精度高且結構緊湊、可配置并支持機器學習 (ML) 應用的新一代流量計。

什么是熱量式流量計？

熱量式流量計通過追蹤熱傳遞來測量流體的流速。這類設備通常配備兩個溫度傳感器和一個加熱元件。當流體流經加熱器時，會吸收熱量，上游和下游傳感器之間的溫差即反映出流速。由于這種方法對氣體測量特別有效，被廣泛應用于化工處理、暖通空調、制藥、半導體制造和環境監測等行業。

熱量式流量計主要優勢包括：

對低流速具有高靈敏度

無活動部件，維護需求低

結構緊湊，易于集成

直接測量質量流量

對動態情況響應迅速

然而，傳統的熱量式流量計可能對流體特性的變化比較敏感，需要定期校準，并且最適用于潔凈流體。

NAFE13144：高精度與靈活性

恩智浦NAFE13144通過一個穩健的、軟件可配置的模擬前端來應對這些挑戰，該前端集成了高分辨率數據轉換器、先進的信號調試和全面的診斷功能。NAFE13144支持4個通用輸入通道和16位分辨率，可與電壓、電流、電阻、電阻溫度檢測器 (RTD) 和熱電偶等多種傳感器無縫連接。

恩智浦的高度可配置、工業級、多通道通用輸入模擬前端，可滿足高精度測量需求。

NAFE13144主要特性包括：

可編程增益放大器與精密勵磁源

Σ-Δ模數轉換器 (ADC)，具備可配置數字濾波器，能夠優化速度與精度

寬范圍數據傳輸速率 (7.5sps至288ksps)

強大的噪聲抑制能力

內置診斷功能：故障檢測、過溫保護、電壓監測與循環冗余校驗 (CRC) 錯誤檢查

內置溫度傳感器，支持預測性維護

靈活的通用輸入/輸出 (GPIO)，支持?jǐn)?shù)字/模擬功能

該器件的校準與自診斷系統，結合通用勵磁源，即使在嚴苛的工業環境下也能確保準確、穩定的測量。

希望加速傳感解決方案開發？探索恩智浦通用傳感模塊，該模塊集成了此款模擬前端與MCX N947微控制器，助您快速實現原型制作，點擊了解詳情>>

簡化設計，加速開發

NAFE13144的架構簡化了熱量式流量計的設計。例如，它支持基于RTD的精確溫度傳感，可補償導線電阻，并支持多種傳感器類型：PT1000、負溫度系數 (NTC)、正溫度系數 (PTC)。具備較寬的滿量程范圍和靈活的增益設置，可減少對外部組件的需求，降低物料清單 (BOM) 成本，并簡化印刷電路板 (PCB) 布局。

NAFE13144專為嚴苛環境設計，提供±7.5kV靜電放電 (ESD) 保護、±2kV浪涌抗擾度，能夠在-40°C至+125°C的溫度范圍內運行。其緊湊的64引腳增強散熱型超薄四方扁平無引腳 (HVQFN) 封裝，非常適合空間受限的設計。

評估工具：加速原型制作

為協助工程師進行快速原型制作，恩智浦提供了多款評估套件，例如KITNAFE13388-EVB和NAFE13388-UIM Arduino Shield。這些工具包括即插即用的硬件、圖形用戶界面 (GUI) 和參考軟件，加速開發進程，實現快速原型制作。

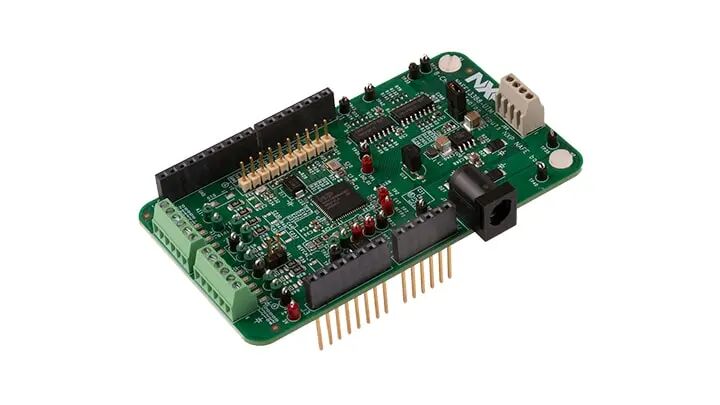

NAFE13388-UIM shield擴展板是恩智浦FRDM生態合作體系的一部分，該合作體系包含全面的軟件與工具、模塊化硬件以及解決方案驅動的示例。

NAFE13388-UIM AFE模塊可與恩智浦的FRDM生態合作體系相集成，助力快速開發。

打造精密流體測量解決方案

熱量式流量計對于現代工業應用中精確、可靠的流體測量至關重要。借助恩智浦NAFE13144，設計人員能夠打造先進、支持AI的流量計，具備高精度、強大的診斷功能和靈活的集成能力，為未來的智能傳感賦能。

本文作者

Alec Makdessian，恩智浦半導體市場與應用總監。Alec現任恩智浦的市場與應用總監，負責管理面向工業應用的模擬ASSP。他在半導體行業擁有20年的經驗，曾任應用工程師、市場工程師、業務經理、總監及執行總監等不同職務。他的技術專長涵蓋射頻、數據轉換和傳感器領域。Alec擁有得克薩斯大學奧斯汀分校的電氣工程學士學位和碩士學位。
