在新型電力系統轉型進程中，微電網作為“源網荷儲”協同運行的核心單元，其穩定運行直接關系到分布式能源消納、終端供電安全與能源利用效率。微電網穩定性的核心是維持系統電壓與頻率的動態平衡，抵御源荷波動、設備故障、模式切換等各類擾動，確?！霸?、荷、儲、網”各環節功率傳遞的連續性與協調性。不同于傳統大電網，微電網具有低慣量、強非線性、源荷隨機性強、運行模式靈活等特征，電壓與頻率易受擾動影響而出現波動，甚至引發失穩，因此明確電壓、頻率穩定的核心判定標準，是開展微電網穩定性分析、優化調控策略、保障系統安全運行的前提。

本文將系統梳理微電網電壓穩定與頻率穩定的核心內涵，拆解二者的核心判定標準、判定方法，分析影響穩定性的關鍵因素，重點探討不同類型微電源對微電網穩定性的影響，為微電網穩定性分析與工程應用提供全面的理論與實踐參考。

微電網穩定性是指微電網在受到各類擾動（如光伏/風電出力驟變、負荷突發投切、設備故障、并網/離網模式切換）后，能夠自主恢復至原有穩定運行狀態，或過渡至新的穩定運行狀態，且電壓、頻率等關鍵運行參數保持在允許范圍內的能力。

其中，電壓穩定與頻率穩定是微電網穩定性的兩大核心維度，二者相互關聯、相互制約：電壓穩定聚焦節點電壓的幅值與相位穩定，確保功率的正常傳輸；頻率穩定聚焦系統頻率的動態平衡，確?！霸春晒β省钡膶崟r匹配，二者共同構成微電網穩定運行的基礎。相較于傳統大電網，微電網的低慣量特性（高比例電力電子設備替代同步發電機）導致其頻率調節能力薄弱，而分布式電源的隨機性與負荷的波動性則易引發電壓波動，因此需建立適配微電網特性的電壓、頻率穩定判定標準，同時明確不同類型微電源的穩定性特征，才能精準評估系統穩定性水平。

微電網穩定性分析的核心目標，是通過科學的判定標準與分析方法，精準識別系統在各類擾動下的穩定狀態，預判失穩風險，為調控策略的制定提供依據。電壓穩定與頻率穩定的判定標準，需結合微電網的運行模式（并網/離網）、設備特性（同步發電機/逆變器型電源）、擾動類型，兼顧科學性、實操性與工程適配性，既明確量化指標，又給出定性判定邏輯，實現“量化判定+定性分析”的雙重保障。而不同類型微電源的出力特性、控制模式存在顯著差異，其對微電網電壓、頻率穩定的影響機制也各不相同，因此納入不同類型微電源的穩定性分析，是完善微電網穩定性評估體系的關鍵。

一、微電網電壓穩定：核心內涵與判定標準

微電網電壓穩定是指微電網在受到各類擾動后，系統中所有節點的電壓幅值與相位能夠維持在允許范圍內，或在擾動消失后自主恢復至額定值附近，且不會出現電壓持續偏移、振蕩或崩潰的現象。電壓穩定的核心是維持節點電壓的動態平衡，其本質是功率平衡的外在體現——當節點注入有功功率、無功功率與負荷需求功率匹配時，電壓保持穩定；當功率失衡時，電壓會出現波動，若波動超出允許范圍且無法恢復，則發生電壓失穩。結合微電網運行特性，電壓穩定的核心判定標準分為量化指標判定與定性狀態判定兩大類，兼顧并網與離網兩種運行模式。

（一）核心量化判定指標

微電網電壓穩定的量化判定指標，以節點電壓幅值、電壓偏差、電壓變化率、電壓振蕩特性為核心，結合微電網場景特性（并網/離網、工商業/民生園區）設定合理閾值，指標超出閾值則判定為電壓不穩定或存在失穩風險。

1. 節點電壓幅值與電壓偏差：這是電壓穩定最基礎、最核心的判定指標。根據我國《配電網規劃設計技術導則》及微電網運行規范，微電網節點電壓幅值應維持在額定電壓（U?）的±7%范圍內，即（U?為第i個節點的電壓幅值）；對于敏感負荷節點（如醫療設備、精密生產設備、應急照明），電壓幅值偏差需控制在±5%以內，

電壓偏差計算公式為：，當ΔU%超出±7%（敏感負荷±5%），且持續時間超過3秒（瞬時擾動除外），則判定為電壓不穩定。

2. 電壓變化率：用于判定電壓波動的劇烈程度，避免因電壓快速波動引發設備損壞或失穩。微電網電壓變化率應控制在1%/s以內，即（ΔU?為單位時間內節點電壓幅值變化量，Δt為時間間隔）。若電壓變化率超出閾值，說明系統受到劇烈擾動（如大型負荷突發投切、光伏出力驟降），需及時啟動調控策略（如儲能放電、無功補償），否則易引發電壓振蕩或失穩。
3. 電壓振蕩衰減特性：微電網受到擾動后，電壓可能出現小幅振蕩，振蕩特性直接反映電壓穩定水平。判定標準為：電壓振蕩的幅值衰減率≥80%/周期，振蕩頻率控制在0.5~2.5Hz范圍內，且振蕩持續時間不超過5秒。若振蕩幅值衰減率低于80%/周期，或振蕩頻率超出范圍，或持續時間超過5秒，說明電壓處于不穩定振蕩狀態，易逐步擴大波動，最終導致電壓崩潰。
4. 無功功率儲備：電壓穩定與無功功率平衡密切相關，充足的無功功率儲備是維持電壓穩定的關鍵。微電網無功功率儲備應不低于系統最大無功負荷需求的15%，即

（Q_reserve為無功功率儲備量，Q_load,max為系統最大無功負荷）。若無功功率儲備不足，當負荷無功需求增加或分布式電源無功出力波動時，無法及時補充無功功率，會導致電壓持續下降，引發電壓失穩。

（二）定性狀態判定邏輯

除量化指標外，結合微電網運行狀態，電壓穩定的定性判定邏輯分為穩定、暫態不穩定、靜態不穩定三種狀態，明確不同狀態的特征，輔助量化指標實現精準判定：

1. 電壓穩定狀態：擾動發生后，節點電壓幅值、相位波動控制在上述量化指標閾值范圍內，且在擾動消失后（或通過調控策略），能夠在5秒內恢復至額定電壓附近（電壓偏差≤±3%），無持續振蕩、無電壓偏移擴大，系統無功功率平衡，功率傳遞正常。
2. 電壓暫態不穩定：擾動發生后，電壓幅值瞬間超出閾值（如電壓驟降、驟升），但通過儲能系統、無功補償設備（STATCOM、SVG）的調控，能夠在10秒內恢復至允許范圍，且無持續振蕩。此類不穩定多由瞬時擾動（如雷擊、設備瞬時故障）引發，若調控不及時，可能轉化為靜態不穩定。
3. 電壓靜態不穩定：擾動發生后，電壓幅值持續偏移（如持續下降、持續上升），超出閾值且無法通過自身調控恢復，或電壓振蕩持續擴大、衰減緩慢，最終導致電壓崩潰（電壓幅值降至額定值的80%以下），系統功率傳遞中斷。此類不穩定多由無功功率嚴重失衡、設備故障未及時處理、源荷波動過大等因素引發，是微電網電壓穩定防控的重點。

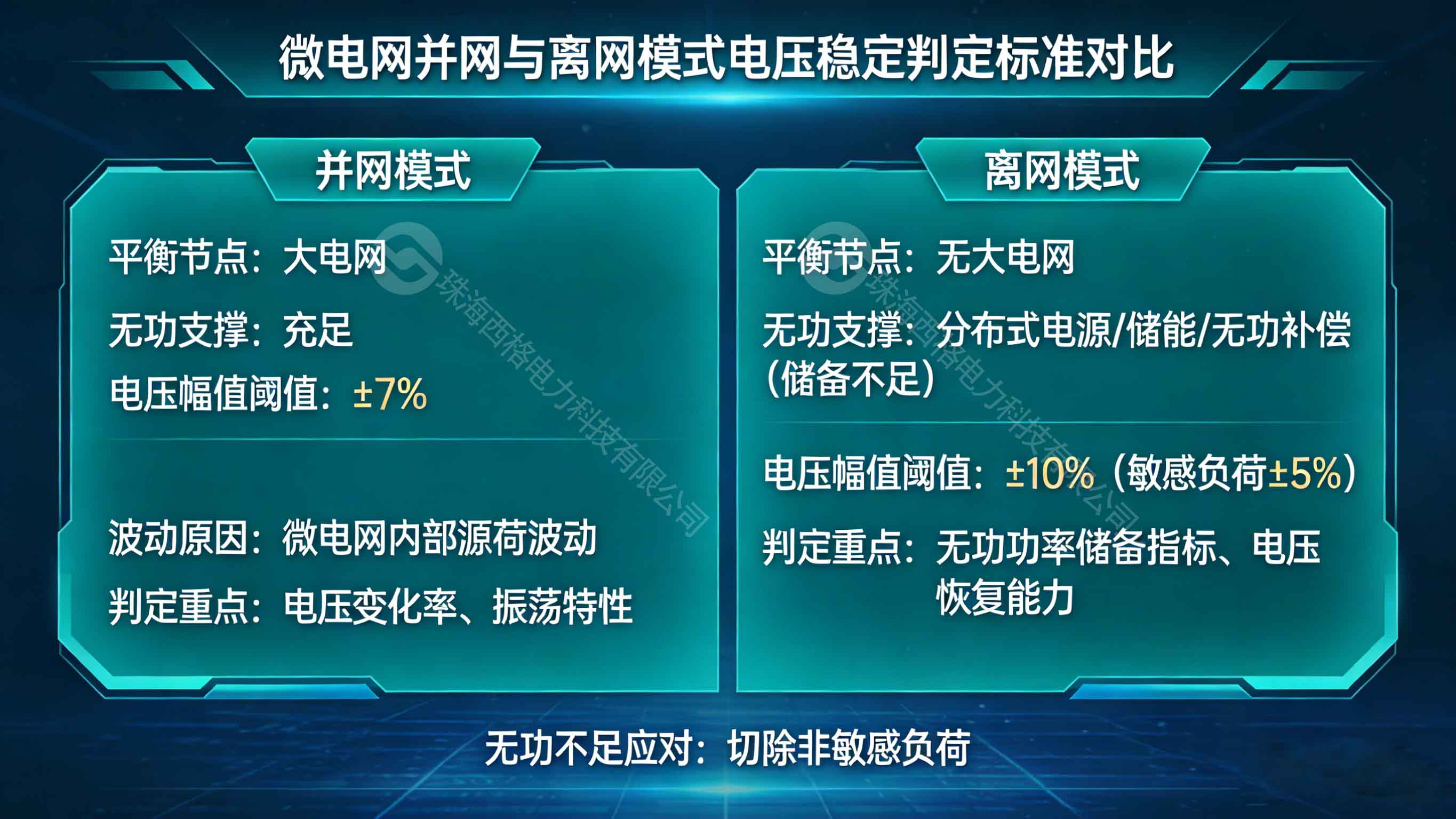

（三）并網與離網模式下的判定差異

微電網并網與離網模式的電壓穩定判定標準存在細微差異，核心源于平衡節點的支撐作用：

1. 并網模式：大電網作為平衡節點，能夠提供充足的無功功率支撐，維持微電網電壓穩定，因此電壓幅值閾值可嚴格按照±7%執行，電壓波動主要由微電網內部源荷波動引發，判定重點關注電壓變化率與振蕩特性。
2. 離網模式：無大電網支撐，電壓穩定完全依賴分布式電源、儲能系統與無功補償設備，無功功率儲備相對不足，因此電壓幅值閾值可適當放寬至±10%（敏感負荷仍為±5%），同時需重點關注無功功率儲備指標與電壓恢復能力，若無功功率儲備不足，需及時切除部分非敏感負荷，避免電壓失穩。

二、微電網頻率穩定：核心內涵與判定標準

微電網頻率穩定是指微電網在受到各類擾動后，系統頻率能夠維持在額定頻率附近，或在擾動消失后自主恢復至額定頻率，且不會出現頻率持續偏移、振蕩或崩潰的現象。頻率穩定的核心是維持“源荷功率平衡”——當分布式電源、儲能系統的總出力與負荷總需求相等時，頻率保持穩定；當出力與需求失衡時，頻率會出現波動（出力大于需求則頻率升高，出力小于需求則頻率降低），若波動超出允許范圍且無法恢復，則發生頻率失穩。由于微電網低慣量特性顯著，頻率調節能力遠弱于傳統大電網，因此頻率穩定的判定標準更注重動態響應速度與恢復能力，同樣分為量化指標判定與定性狀態判定兩大類。

（一）核心量化判定指標

微電網頻率穩定的量化判定指標，以系統頻率幅值、頻率偏差、頻率變化率、頻率恢復時間為核心，結合運行模式設定閾值，兼顧安全性與設備適應性。我國微電網額定頻率為50Hz，核心量化指標如下：

1. 頻率幅值與頻率偏差 ：這是頻率穩定最基礎的判定指標。并網模式下，微電網頻率受大電網約束，頻率幅值應維持在49.550.5Hz范圍內，頻率偏差≤±0.5Hz；離網模式下，頻率調節依賴自身源荷儲協同，頻率幅值可適當放寬至49.051.0Hz，頻率偏差≤±1.0Hz。頻率偏差計算公式為：

（f為系統實際頻率，f?為額定頻率50Hz），當Δf超出對應模式的閾值，且持續時間超過2秒，判定為頻率不穩定。

2. 頻率變化率（RoCoF） ：是衡量微電網頻率波動劇烈程度的關鍵指標，直接反映系統慣量水平與調節能力。微電網頻率變化率應控制在0.5Hz/s以內，即

。由于微電網低慣量特性，當發生源荷驟變（如光伏出力驟降50%、大型負荷突發投切）時，頻率變化率易超出閾值，若超過0.8Hz/s，可能導致設備脫網（如逆變器低頻率/高頻率保護動作），引發頻率崩潰。

3. 頻率恢復時間 ：擾動發生后，系統頻率恢復至允許范圍（并網49.5~~~50.5Hz、離網49.0~5~~1.0Hz）的時間，是判定頻率調節能力與穩定性的核心指標。并網模式下，頻率恢復時間應≤3秒；離網模式下，由于調節能力有限，恢復時間可放寬至≤10秒。若恢復時間超出閾值，說明系統調節能力不足，需優化儲能充放電策略、調整分布式電源出力，否則易導致頻率持續偏移。

4. 慣量儲備 ：微電網慣量儲備是維持頻率穩定的基礎，低慣量會導致頻率變化率過大、恢復困難。并網模式下，大電網可提供額外慣量支撐，微電網自身慣量儲備≥0.5s；離網模式下，需依靠同步發電機、儲能系統（虛擬慣量控制）提供慣量，慣量儲備≥1.0s。若慣量儲備不足，會導致頻率對擾動的響應過于敏感，易引發頻率失穩。

（二）定性狀態判定邏輯

結合微電網頻率運行狀態，頻率穩定的定性判定邏輯同樣分為穩定、暫態不穩定、靜態不穩定三種狀態，明確不同狀態的特征，輔助量化指標實現精準判定：

1. 頻率穩定狀態 ：擾動發生后，系統頻率波動控制在上述量化指標閾值范圍內，且在擾動消失后（或通過儲能充放電、分布式電源出力調節），能夠在對應模式的恢復時間內恢復至額定頻率附近（頻率偏差≤±0.2Hz），無持續振蕩、無頻率偏移擴大，源荷功率保持平衡。

2. 頻率暫態不穩定 ：擾動發生后，頻率瞬間超出閾值（如頻率驟升、驟降），但通過儲能系統虛擬慣量控制、分布式電源出力調整，能夠在10秒內（并網3秒內）恢復至允許范圍，且無持續振蕩。此類不穩定多由瞬時源荷驟變引發，若調節不及時，可能導致設備脫網，轉化為靜態不穩定。

3. 頻率靜態不穩定 ：擾動發生后，頻率持續偏移（如持續升高、持續降低），超出閾值且無法通過自身調節恢復，或頻率振蕩持續擴大，最終導致頻率崩潰（并網頻率低于49.0Hz或高于51.0Hz，離網頻率低于48.5Hz或高于51.5Hz），系統解列、供電中斷。此類不穩定多由源荷嚴重失衡、慣量儲備不足、調控策略失效等因素引發，是微電網頻率穩定防控的核心。

（三）并網與離網模式下的判定差異

與電壓穩定類似，微電網并網與離網模式下的頻率穩定判定標準，核心差異源于大電網的支撐作用：

1. 并網模式 ：大電網具有強大的頻率調節能力，能夠快速吸收或補充微電網的功率差額，因此頻率幅值閾值嚴格（49.5~50.5Hz）、恢復時間短（≤3秒），判定重點關注頻率變化率，避免頻率波動影響大電網穩定。

2. 離網模式 ：無大電網支撐，頻率調節完全依賴自身源荷儲協同，因此頻率幅值閾值放寬（49.0~51.0Hz）、恢復時間延長（≤10秒），判定重點關注慣量儲備與頻率恢復能力，若慣量不足或調節不及時，需啟動負荷切除、電源啟停等緊急措施，保障頻率穩定。

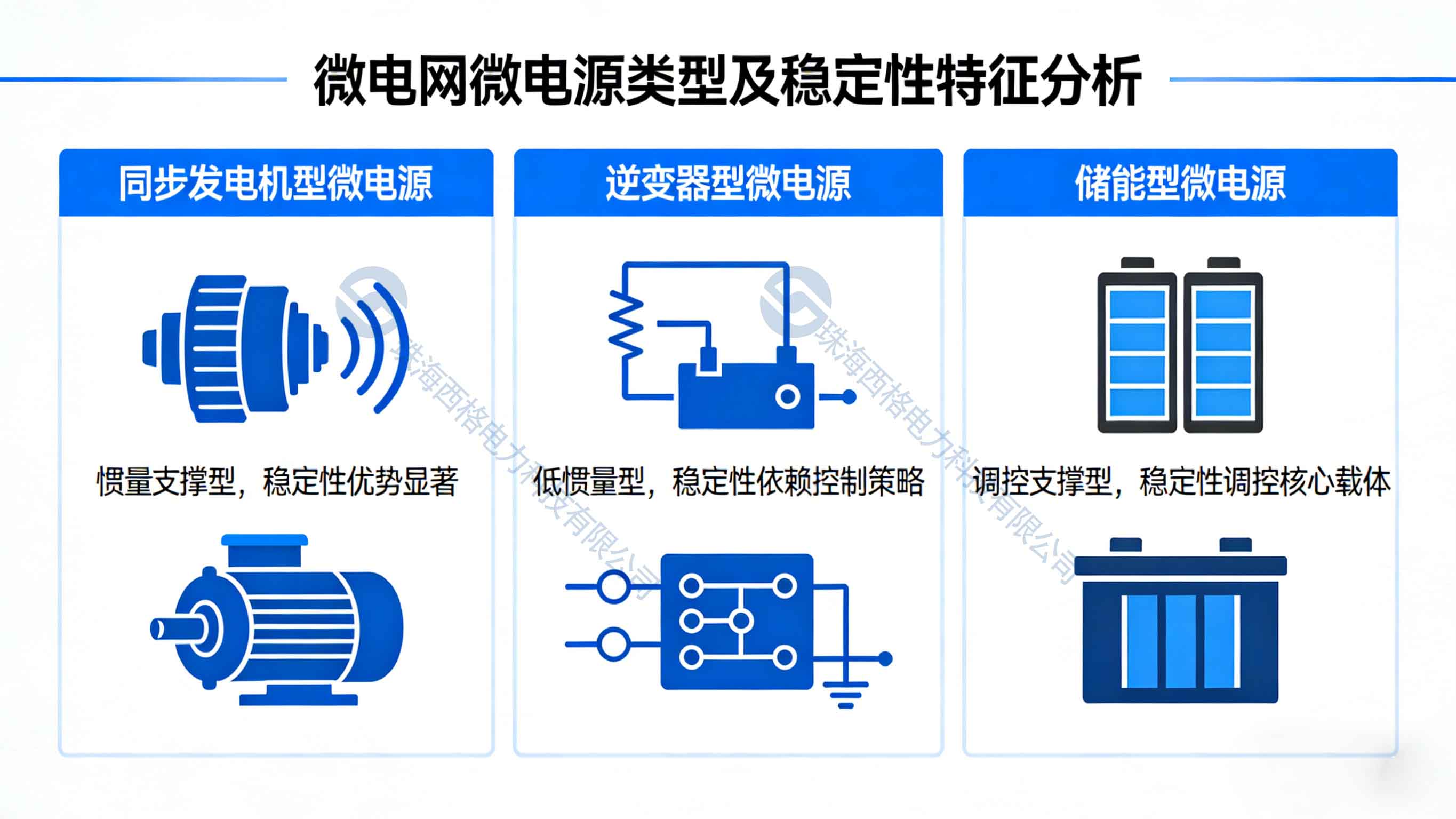

三、不同類型微電源的穩定性分析

微電源是微電網“源”側的核心組成，其出力特性、控制模式、慣量水平直接影響微電網電壓、頻率穩定，不同類型微電源的穩定性差異顯著。結合微電網常用微電源類型，主要分為同步發電機型微電源、逆變器型微電源、儲能型微電源三大類，分別分析其穩定性特征及對微電網電壓、頻率穩定的影響，為微電網電源配置與穩定性調控提供依據。

（一）同步發電機型微電源：慣量支撐型，穩定性優勢顯著

同步發電機型微電源主要包括小型燃氣輪機、柴油發電機、小型水輪發電機等，其核心特征是采用同步發電機結構，具有天然慣量，控制模式與傳統大電網同步發電機一致，是微電網慣量儲備的核心來源，對頻率穩定的支撐作用突出，同時具備一定的無功調節能力，可輔助維持電壓穩定。

穩定性特征方面，同步發電機型微電源的優勢在于：一是慣量充足，能夠提供天然的頻率支撐，當微電網發生源荷驟變時，其轉動慣量可抑制頻率變化率，延緩頻率波動，為調控策略啟動爭取時間，顯著提升微電網頻率穩定性；二是無功調節靈活，可通過調節勵磁電流，改變輸出無功功率，補充系統無功儲備，輔助維持節點電壓穩定，尤其適用于離網型微電網，可緩解無功功率不足的問題；三是運行穩定性強，抗擾動能力較好，在小幅擾動下可自主維持輸出功率穩定，不易出現振蕩或脫網現象。

其局限性主要體現在：一是響應速度較慢，勵磁調節與功率調節的響應時間通常在數百毫秒至數秒，難以應對快速源荷波動（如光伏出力驟變）；二是運行效率較低，在低負荷工況下能耗較高，長期運行經濟性不佳；三是對擾動的耐受度有限，當遭遇大幅擾動（如短路故障）時，可能出現失磁、失步現象，進而影響微電網整體穩定性。在穩定性判定中，需重點關注其轉速、勵磁電流等參數，確保其運行在同步狀態，避免失步引發系統失穩。

（二）逆變器型微電源：低慣量型，穩定性依賴控制策略

逆變器型微電源是微電網中應用最廣泛的類型，主要包括光伏電站、風電項目、小型燃料電池等，其核心特征是通過電力電子逆變器接入微電網，無天然慣量，運行特性完全依賴逆變器控制策略（如PQ控制、V/f控制、下垂控制），對微電網穩定性的影響具有雙重性。

1. 光伏電站 ：出力具有強隨機性、間歇性，受光照強度、溫度等自然因素影響顯著，無慣量，對頻率穩定無直接支撐作用，其穩定性主要體現在電壓穩定層面。采用PQ控制模式時，光伏電站輸出有功功率、無功功率固定，無法響應系統電壓、頻率波動，易導致系統功率失衡，引發電壓、頻率波動；采用V/f控制模式時，可輔助維持節點電壓穩定，但由于無慣量，對頻率波動的抑制能力薄弱，當光照驟變（如烏云遮擋）時，出力會瞬間下降，導致頻率快速降低、電壓下降，引發暫態不穩定。穩定性判定中，需重點關注其出力波動幅度、逆變器控制參數，避免出力驟變引發系統擾動。

2. 風電項目 ：分為異步風機與同步風機，異步風機無慣量，采用PQ控制，對頻率穩定無支撐作用，出力受風速波動影響，易引發電壓、頻率波動；同步風機具備一定慣量，可提供少量頻率支撐，但慣量遠低于同步發電機，其穩定性同樣依賴逆變器控制策略。風電出力的間歇性的會導致系統功率平衡打破，尤其在風速驟變時，出力波動較大，易引發頻率變化率超出閾值，同時其無功功率輸出特性會影響節點電壓穩定，需通過無功補償設備協同調控。

逆變器型微電源的核心穩定性短板是低慣量，導致微電網整體慣量下降，頻率調節能力薄弱，同時其非線性特性易引發電壓振蕩。但通過優化逆變器控制策略（如加入虛擬慣量控制、無功電壓下垂控制），可顯著提升其對微電網穩定性的支撐能力，例如虛擬慣量控制可模擬同步發電機的慣量特性，抑制頻率變化率，無功電壓下垂控制可輔助維持節點電壓穩定。

（三）儲能型微電源：調控支撐型，穩定性調控核心載體

儲能型微電源主要包括鋰電池儲能、鉛酸電池儲能、飛輪儲能等，其核心特征是具備充放電雙向調節能力，可快速吸收或釋放功率，無天然慣量（飛輪儲能除外），但通過控制策略優化，可成為微電網穩定性調控的核心載體，同時輔助維持電壓、頻率穩定，是解決逆變器型微電源低慣量、源荷隨機性的關鍵設備。

穩定性特征方面，儲能型微電源的優勢在于：一是響應速度快，充放電響應時間可達到毫秒級，能夠快速平衡源荷功率差額，抑制頻率、電壓波動，尤其適用于應對光伏、風電出力驟變等瞬時擾動，提升系統暫態穩定性；二是調控靈活，可通過充放電調節實現有功功率、無功功率雙向調節，既可以補充系統慣量（通過虛擬慣量控制），又可以補充無功儲備，同時維持電壓、頻率穩定；三是可平抑源荷波動，通過儲能充放電平抑光伏、風電的出力波動，減少擾動對微電網穩定性的影響，提升系統靜態穩定性。

其局限性主要體現在：一是儲能容量有限，長期持續充放電能力不足，無法應對長時間源荷失衡；二是存在充放電損耗，長期運行會影響經濟性與使用壽命；三是控制參數設置難度大，若充放電控制策略不合理（如響應速度滯后、充放電功率限制不合理），會導致其無法有效發揮調控作用，甚至引發系統振蕩。在穩定性判定中，需重點關注其充放電狀態、SOC（State of Charge）水平、控制響應速度，確保其在擾動發生時能夠及時啟動調控，輔助維持系統穩定。

（四）不同類型微電源的穩定性對比與適配建議

不同類型微電源的穩定性特征差異顯著，對微電網電壓、頻率穩定的影響各有側重，結合其特性給出適配建議，助力微電網電源配置優化：同步發電機型微電源適合作為離網型微電網的主電源，提供慣量支撐與無功調節，提升系統頻率、電壓穩定性；逆變器型微電源（光伏、風電）適合大規模并網應用，需搭配儲能系統與無功補償設備，優化逆變器控制策略，彌補低慣量、出力波動的短板；儲能型微電源適合所有類型微電網，尤其適用于高比例逆變器型微電源接入的場景，作為穩定性調控核心，平抑源荷波動、提供虛擬慣量、補充無功儲備。

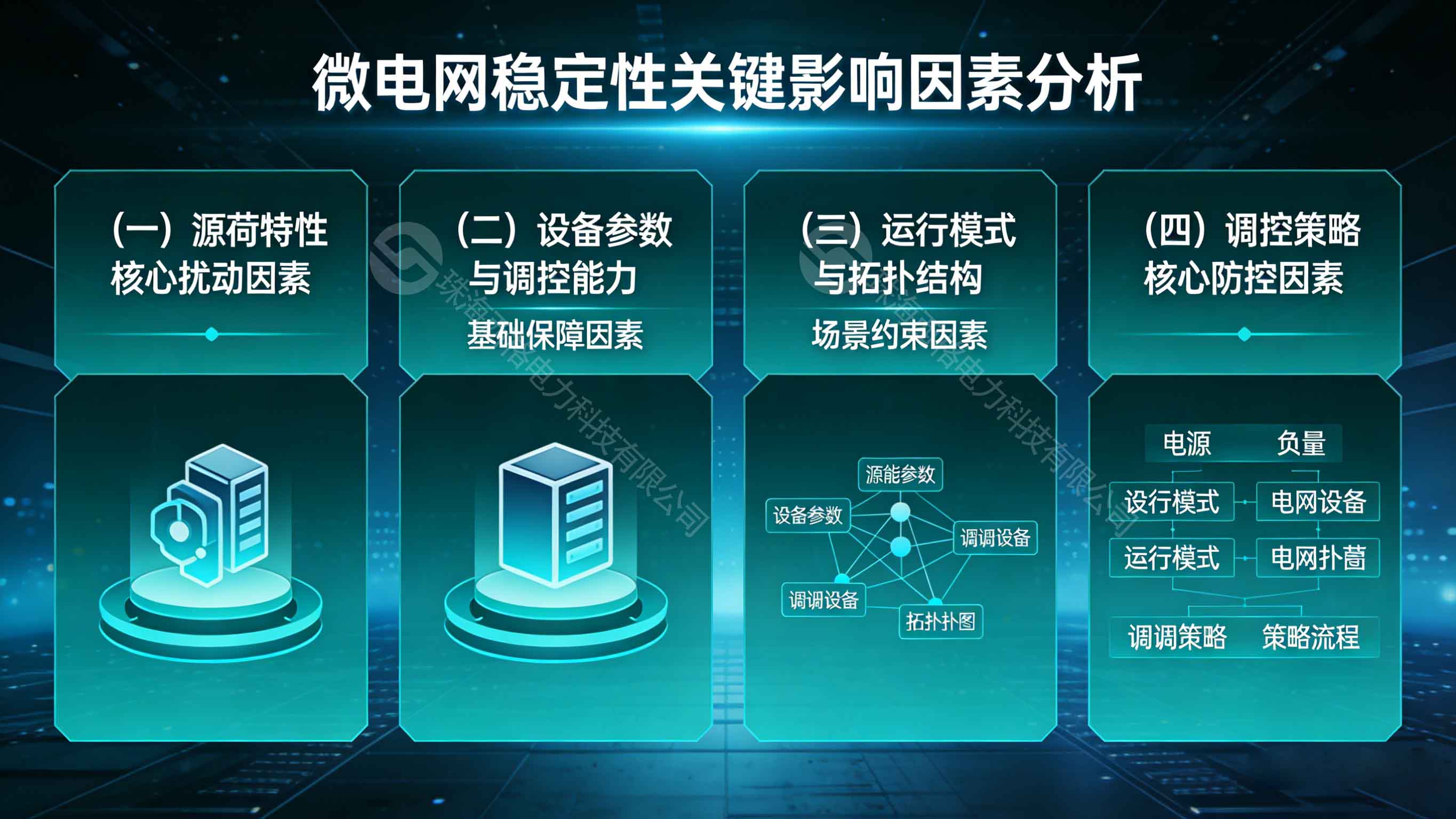

四、影響微電網電壓、頻率穩定的關鍵因素

明確電壓、頻率穩定的核心判定標準及不同類型微電源的穩定性特征后，需梳理影響二者穩定的關鍵因素，才能針對性制定防控策略，提升微電網穩定性。這些因素相互關聯，既影響電壓穩定，也影響頻率穩定，核心可分為四大類：

（一）源荷特性：核心擾動因素

光伏、風電等可再生能源的強隨機性、波動性，是引發電壓、頻率波動的核心因素。光伏出力受光照強度影響，風電出力受風速影響，二者均呈現間歇性、不確定性，導致分布式電源總出力實時變化，打破源荷功率平衡——出力驟降會導致頻率下降、電壓降低，出力驟升會導致頻率升高、電壓升高。同時，柔性負荷（如充電樁、空調）的隨機投切、功率波動，會進一步加劇源荷失衡，增加電壓、頻率失穩風險；敏感負荷對電壓、頻率波動的耐受度低，其運行狀態也會間接影響穩定性判定的閾值適配。

（二）設備參數與調控能力：基礎保障因素

微電網各類設備的參數與調控能力，是維持電壓、頻率穩定的基礎。電壓穩定方面，無功補償設備（STATCOM、SVG）的容量、響應速度，逆變器的無功調節參數，線路的電阻、電抗參數，直接影響電壓調節能力與無功功率平衡；頻率穩定方面，儲能系統的容量、充放電功率、虛擬慣量控制參數，同步發電機的慣量特性，直接影響頻率調節速度與慣量儲備。若設備參數設置不合理、調控能力不足，會導致擾動發生后無法及時調整功率平衡，引發電壓、頻率失穩。

（三）運行模式與拓撲結構：場景約束因素

運行模式切換（并網轉離網、離網轉并網）是引發微電網電壓、頻率波動的重要場景，切換過程中功率平衡關系發生突變，若切換策略不合理，會導致電壓、頻率瞬間超出閾值，引發暫態不穩定。網絡拓撲結構方面，輻射網、環網等不同拓撲類型的功率傳輸路徑、損耗不同，拓撲結構不合理（如線路過長、節點過多）會導致電壓降過大、功率傳輸延遲，加劇電壓波動；同時，拓撲結構的復雜性也會影響調控策略的響應速度，間接影響頻率穩定。

（四）調控策略：核心防控因素

科學的調控策略是預防電壓、頻率失穩的核心。電壓調控策略（如無功功率分層調控、逆變器無功調節）能夠及時補充無功功率，抑制電壓波動；頻率調控策略（如儲能虛擬慣量控制、源荷協同調度、緊急負荷切除）能夠快速平衡源荷功率，抑制頻率波動。若調控策略不完善、響應速度慢，或未結合穩定性判定標準優化，會導致擾動發生后無法及時防控，進而引發電壓、頻率失穩。

五、工程應用中的穩定性判定與防控案例

在微電網工程應用中，需結合上述核心判定標準，針對性開展穩定性分析與防控，確保系統安全穩定運行。結合實際工程案例，具體說明判定標準的應用與防控效果：

• 案例1 ：某工商業并網型微電網，配套1.5MW屋頂光伏、0.8MW分布式風電、1.2MWh儲能系統、0.5Mvar STATCOM無功補償設備，額定電壓10kV，額定頻率50Hz。某日中午，光伏出力驟降60%（由1.2MW降至0.48MW），引發系統電壓、頻率波動。通過穩定性判定：電壓幅值降至9.2kV（額定10kV，偏差-8%），超出并網模式電壓閾值（±7%），電壓變化率1.2%/s，超出閾值（1%/s）；頻率降至49.3Hz，偏差-0.7Hz，超出并網模式頻率閾值（±0.5Hz），頻率變化率0.6Hz/s，超出閾值（0.5Hz/s），判定為電壓、頻率暫態不穩定。防控措施：啟動STATCOM無功補償，快速補充無功功率，將電壓恢復至9.4kV（偏差-6%）；啟動儲能放電，補充功率差額，將頻率恢復至49.6Hz（偏差-0.4Hz），10秒內電壓、頻率均恢復至允許范圍，避免了失穩擴大。
• 案例2 ：某海島離網型微電網，配套0.8MW光伏、0.3MW風電、2.0MWh儲能系統，采用下垂控制策略，額定電壓0.4kV，額定頻率50Hz。某次臺風天氣，風電出力驟降為0，光伏出力降至0.1MW，負荷需求0.6MW，引發頻率、電壓大幅波動。穩定性判定：頻率降至48.8Hz，偏差-1.2Hz，超出離網模式頻率閾值（±1.0Hz），頻率變化率0.7Hz/s，超出閾值（0.5Hz/s）；電壓降至0.37kV，偏差-7.5%，未超出離網模式電壓閾值（±10%），判定為頻率暫態不穩定、電壓穩定。防控措施：啟動儲能滿功率放電，補充功率差額；切除20%非敏感負荷（0.12MW），平衡源荷功率；優化儲能虛擬慣量控制參數，提升頻率調節速度，5秒內頻率恢復至49.2Hz（偏差-0.8Hz），恢復至允許范圍，保障了系統穩定運行。
• 案例3 ：某混合微電網（并網/離網雙模），配套0.5MW柴油發電機（同步發電機型）、1.0MW光伏（逆變器型）、0.6MW風電（逆變器型）、1.5MWh鋰電池儲能（儲能型），額定電壓10kV。在離網運行模式下，遭遇暴雨天氣，光伏出力驟降為0，風電出力降至0.1MW，負荷需求0.8MW，引發系統穩定性波動。穩定性分析：柴油發電機提供慣量支撐，抑制頻率快速下降，但出力有限（0.5MW），無法滿足負荷需求；儲能系統快速啟動放電，補充0.2MW功率差額，同時通過虛擬慣量控制抑制頻率變化率；光伏、風電逆變器切換至V/f控制模式，輔助維持電壓穩定。穩定性判定：頻率降至49.2Hz（偏差-0.8Hz，未超出離網閾值±1.0Hz），頻率變化率0.4Hz/s（未超出閾值0.5Hz/s）；電壓降至9.4kV（偏差-6%，未超出離網閾值±10%），判定為系統穩定。通過不同類型微電源的協同作用，實現了離網模式下的穩定運行，驗證了不同類型微電源適配配置的重要性。

六、發展趨勢與挑戰

隨著新型電力系統的不斷發展，微電網的結構日趨復雜，高比例可再生能源、電動汽車、柔性負荷的深度融合，以及數字技術、人工智能技術的快速應用，推動微電網穩定性分析與判定標準向“智能化、精準化、場景化”方向發展。當前，發展趨勢主要體現在三個方面：

• 一是判定標準場景化 ，針對直流微電網、微電網集群、交直流混聯微電網等不同場景，制定定制化的電壓、頻率穩定判定標準，提升適配性；
• 二是判定方法智能化 ，結合數字孿生、人工智能技術，構建微電網數字孿生模型，實現電壓、頻率穩定的實時監測、在線判定與失穩預判，提升判定效率與精度；
• 三是防控策略協同化 ，將穩定性判定與經濟調度、故障處置深度融合，實現“判定-預警-調控”一體化，提升微電網穩定性水平；
• 四是電源配置優化 ，結合不同類型微電源的穩定性特征，實現同步發電機型、逆變器型、儲能型微電源的協同配置，彌補單一微電源的穩定性短板。

同時，微電網電壓、頻率穩定判定也面臨諸多挑戰：一是源荷隨機性的精準預測難度大，導致擾動場景難以精準預判，影響判定的及時性；二是多設備、多場景耦合的復雜性，電力電子設備的非線性特性、運行模式的切換，增加了判定標準的適配難度；三是工程數據缺失，部分微電網的設備參數、運行數據不完善，導致判定指標閾值設置不合理，影響判定精度；四是離網型微電網的調節能力有限，慣量儲備與無功功率儲備不足，導致穩定性判定與防控的難度顯著提升；五是不同類型微電源的協同調控難度大，需優化控制策略，實現各類微電源的協同發力，提升系統整體穩定性。

微電網穩定性分析的核心是精準判定電壓、頻率穩定狀態，而電壓、頻率穩定的核心判定標準，是開展穩定性分析、制定防控策略的基礎。電壓穩定以節點電壓幅值、電壓偏差、電壓變化率、無功功率儲備為核心量化指標，結合定性狀態判定，兼顧并網與離網模式的差異；頻率穩定以系統頻率幅值、頻率偏差、頻率變化率、慣量儲備為核心量化指標，同樣結合定性狀態判定，聚焦低慣量特性下的動態恢復能力。不同類型微電源的穩定性特征差異顯著，同步發電機型提供慣量支撐，逆變器型依賴控制策略，儲能型發揮調控核心作用，三者協同配置是提升微電網穩定性的關鍵。

源荷特性、設備參數、運行模式、調控策略等因素，直接影響電壓、頻率穩定水平，需針對性優化防控措施，確保微電網在各類擾動下能夠維持穩定運行。未來，隨著技術的持續迭代，需進一步完善場景化的判定標準，提升判定方法的智能化水平，突破源荷預測、多場景耦合判定、多類型微電源協同調控等核心瓶頸，推動穩定性判定與微電網調控、運維深度融合，為微電網的規?；瘧?yīng)用、高質量運行提供有力支撐，助力新型電力系統的建設與“雙碳”戰略目標的實現。
