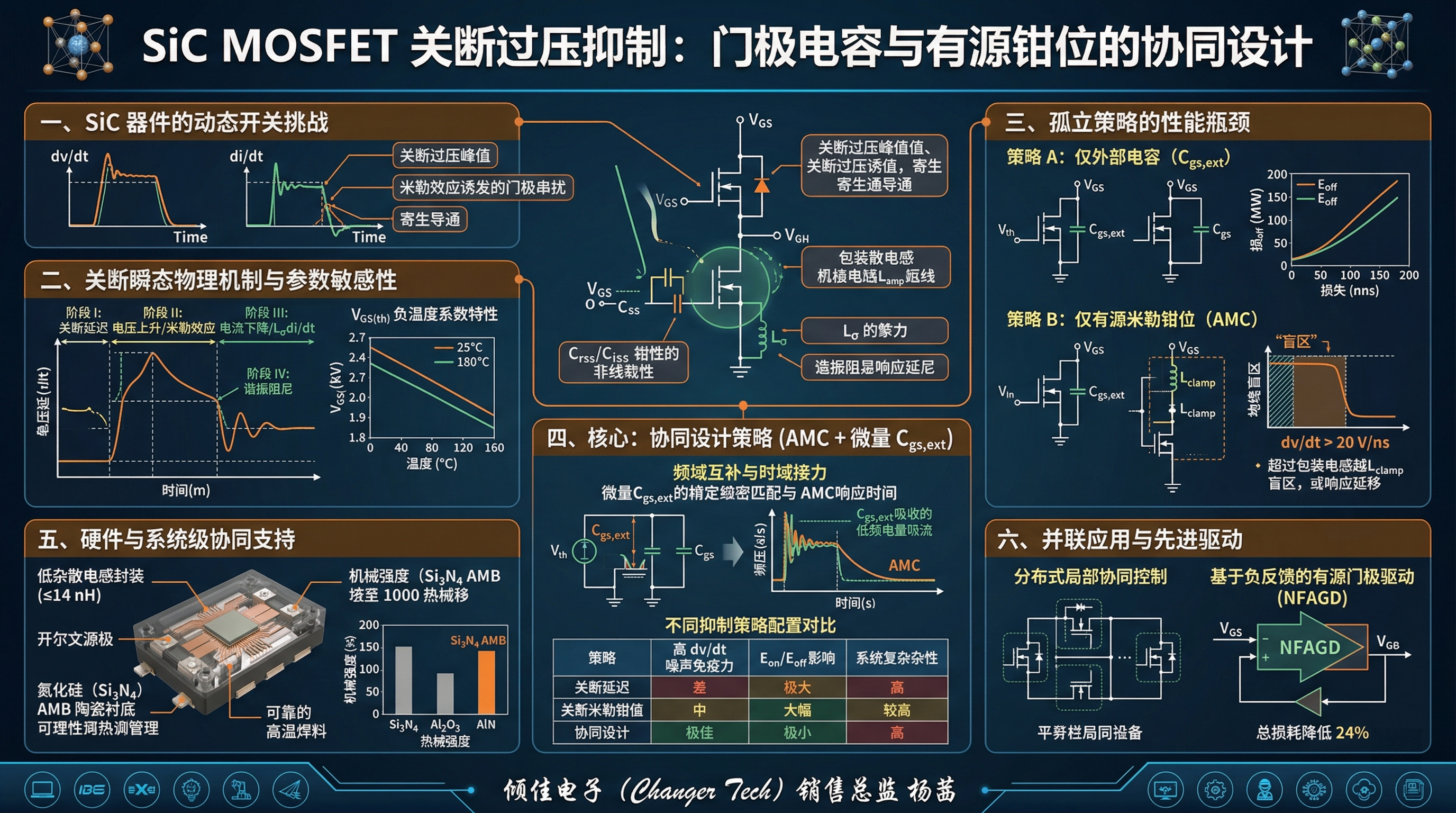

SiC MOSFET 關斷過壓抑制：門極電容與有源鉗位的協同設計

一、 引言：碳化硅功率器件的動態開關挑戰

在現代電力電子系統中，高頻、高壓、高功率密度的轉換需求推動了寬禁帶（WBG）半導體材料的迅速普及。碳化硅（SiC）MOSFET 憑借其十倍于傳統硅（Si）材料的臨界擊穿電場（約 2.8 MV/cm）以及優異的熱導率，能夠在大幅減小芯片面積和漂移區厚度的同時，實現極低的導通電阻和超高的開關頻率。這一材料特性的飛躍使得 SiC MOSFET 成為電動汽車牽引逆變器、大功率光伏并網逆變器、固態變壓器以及高頻直流-直流（DC/DC）變換器的首選核心功率器件。然而，物理性能的提升并非沒有代價。SiC MOSFET 極快的開關速度導致了極高的電壓變化率（dv/dt）和電流變化率（di/dt），這在復雜的電路寄生參數網絡中引發了嚴重的動態穩定性問題，其中最為棘手的便是關斷過壓（Turn-off Overvoltage）與由米勒效應（Miller Effect）誘發的門極串?dāng)_（Crosstalk）及寄生導通現象。

在關斷瞬態過程中，急劇下降的漏極電流與功率回路中的寄生雜散電感發生強烈的相互作用，根據電磁感應定律產生極高的電壓尖峰，這不僅增加了器件的電壓應力，還可能導致器件發生雪崩擊穿甚至災難性損壞。與此同時，漏源電壓的高速上升通過器件內部的反向傳輸電容（即米勒電容）向門極注入高頻位移電流。如果門極驅動回路的阻抗未能有效泄放該電流，門源電壓將被異常抬升。一旦該電壓超過 SiC MOSFET 相對較低的柵極閾值電壓，器件將發生不受控的寄生導通，導致半橋橋臂直通，產生巨大的短路電流和極端的開關損耗。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傳統上，工程師傾向于采用被動抑制方法，例如增大外部關斷門極電阻或并聯外部門極電容以減緩開關速度，或者采用有源米勒鉗位（Active Miller Clamp）和基于瞬態電壓抑制二極管（TVS）的有源鉗位技術進行主動干預。然而，孤立地依賴某一種技術已無法滿足現代高頻 SiC 變換器對效率和安全性的雙重苛求。單純的被動電容緩沖會導致開關損耗的急劇增加，而孤立的有源鉗位在超高 dv/dt 下往往受制于驅動回路寄生電感和芯片響應延遲而失效。因此，深入剖析瞬態物理機制，并在系統層面開展門極電容與有源鉗位回路的協同設計，成為了解鎖 SiC MOSFET 極致性能、兼顧效率與系統可靠性的必由之路。

二、 關斷瞬態的物理機制與器件參數敏感性

要實現門極電容與有源鉗位的精準協同，必須從微觀和宏觀兩個維度對 SiC MOSFET 的關斷瞬態物理機制進行嚴密的數學建模與分析。在具有感性負載的標準半橋拓?fù)渲?，SiC MOSFET 的關斷瞬態可被精細劃分為四個耦合的特征階段，每一階段均對驅動回路的阻抗和電容特性提出了特定要求。

關斷瞬態的四個演進階段

第一個階段為關斷延遲階段。當門極驅動器發出關斷指令，輸出電壓由正偏置（例如 +18 V）切換至負偏置（例如 -4 V 或 -5 V）時，門極電流開始通過外部和內部門極電阻抽取門源電容（Cgs?）和門漏電容（Cgd?）中存儲的電荷。在此階段，門源電壓 VGS? 呈指數下降，但只要其幅值仍高于維持當前負載電流所需的米勒平臺電壓，漏極電流 ID? 便保持恒定，漏源電壓 VDS? 僅因溝道電阻的輕微增加而產生可忽略的上升。驅動器在此階段面臨的主要挑戰是提供足夠的峰值拉電流能力，以迅速將電壓拉至米勒平臺。

第二個階段為電壓上升階段，也是米勒效應最為劇烈的時期。當 VGS? 降至米勒平臺時，器件進入恒流飽和區，VDS? 開始以極高的 dv/dt 速率向直流母線電壓攀升。此時，Cgd? 承擔了大部分的放電電流，其表現為著名的米勒電容放大效應。高頻位移電流 igd?=Cgd??(dvDS?/dt) 試圖將門極電壓重新拉高。如果門極關斷回路（包括門極電阻和驅動器內部下拉阻抗）不夠低，這股電流將使得 VGS? 在米勒平臺上停留過長的時間，從而引發巨大的關斷開關損耗（Eoff?）。這一階段對高 dv/dt 環境下的抗串?dāng)_設計具有決定性意義。

第三個階段為電流下降階段。當 VDS? 達到并略微超過直流母線電壓時，互補側的續流二極管開始正向?qū)ń庸茇?fù)載電流，ID? 開始以極高的 di/dt 速率下降至零。正是這個驚人的電流變化率激發了功率回路中所有寄生電感（Lσ?，包括母線電感、封裝內部電感及 PCB 走線電感）的感應電動勢。依據法拉第電磁感應定律，產生的瞬態過壓峰值為 ΔV=Lσ??(diD?/dt)。此時，器件兩端承受的絕對最大電壓峰值 VDS,peak? 等于穩態母線電壓與該感應過壓之和。這不僅對器件的耐壓極限提出了嚴峻挑戰，還加劇了柵極絕緣層的電場應力。

第四個階段為諧振阻尼階段。器件完全關斷后，功率回路中的殘余電感能量與 SiC MOSFET 的輸出電容（Coss?）發生高頻 RLC 諧振。這一高頻振蕩不僅會產生強烈的電磁干擾（EMI），而且由此引發的交變 dv/dt 會持續通過米勒電容向門極注入高頻噪聲，嚴重威脅器件在關斷狀態下的穩定性。

器件級參數的溫度與電壓非線性特征

在上述動態過程中，SiC MOSFET 自身的靜態與動態參數特征是決定過壓幅度與誤導通風險的核心邊界條件。通過對基本半導體（BASiC Semiconductor）代表性工業級產品的分析，可以深刻理解這些參數在協同設計中的約束作用。

表 1 列出了基于 B3M011C120Z 離散器件及 BMF540R12KA3 大功率半橋模塊的核心靜態與動態電容參數。這些參數充分揭示了 SiC 材料在應對極速瞬態時的微觀響應基礎。

從表 1 的數據可以提取出兩個對驅動設計具有決定性影響的觀察結果。首先是門極閾值電壓（VGS(th)?）的負溫度系數特征。以 BMF540R12KA3 模塊為例，在 25°C 室溫下，其典型閾值電壓為 2.71 V，但在 150°C 的嚴苛工況下，該閾值急劇衰減至僅 1.85 V。這種劇烈的溫度漂移意味著，在全負載、高溫運行狀態下，器件對由 dv/dt 引發的門極噪聲極其敏感。即使是一個幅度不到 2 V 的微小瞬態電壓尖峰，也足以跨越閾值邊界，觸發致命的寄生導通。

其次是非線性寄生電容的比率問題。引起米勒電流的反向傳輸電容（Crss? 或 Cgd?）雖然在絕對數值上較?。ㄈ?BMF540R12KA3 在高壓偏置下約為 53 pF），但在極高 dv/dt（例如 50 V/ns）的乘數效應下，依然能產生高達安培級的瞬態注入電流。與之形成對比的是龐大的輸入電容（Ciss?，高達 33.95 nF）和高達 1320 nC 的門極總電荷需求。龐大的 Ciss? 雖然在理論上有助于吸收位移電流，但在高頻瞬態下，內部門極電阻（約 2.5 Ω）的存在使得內部 RC 時間常數成為限制門極電壓穩定性的物理瓶頸。

因此，任何試圖抑制關斷過壓和門極串?dāng)_的方案，都必須在上述電容網絡、溫度漂移特性以及封裝寄生電感之間進行精確的能量平衡和阻抗匹配。

三、 門極外部電容（Cgs,ext?）的調節機理與性能折衷

在傳統的硅基器件驅動設計中，直接在門極與源極之間并聯一個外部電容（Cgs,ext?）是抑制門極電壓尖峰的最直觀且低成本的被動方法。其理論基礎建立在電容分壓器模型和低通濾波原理之上。然而，將這一傳統策略生搬硬套至高頻 SiC MOSFET 系統中，將不可避免地引發嚴重的性能折衷。

外部門極電容的作用機制

當半橋中的互補開關管導通時，目標 SiC MOSFET 的漏源兩端會承受一個急劇上升的電壓 dvDS?/dt。通過米勒電容 Cgd? 耦合到門極的位移電流會試圖抬高門極電壓。若暫時忽略回路中的電感和非線性效應，穩態和瞬態下的門極感應電壓可以通過一個簡化的電容分壓模型來描述：

VGS,induced?≈VDS??Cgs,int?+Cgs,ext?+Cgd?Cgd??

在這個關系式中，內部門源電容 Cgs,int? 和門漏電容 Cgd? 均為器件固有的物理參數。通過人為引入并不斷增大 Cgs,ext?，可以有效增大分母，從而顯著降低由 VDS? 階躍誘發的門極電壓尖峰 VGS,induced? 幅度。此外，在關斷瞬間，外部電容還能與門極電阻共同構成一個 RC 緩沖網絡（Snubber），吸收并平滑由于功率回路寄生電感與器件輸出電容（Coss?）諧振所產生的高頻門極振蕩。

在某些針對零電壓開關（ZVS）的軟開關拓?fù)溲芯恐?，通過精確并聯納法（nF）級別的輔助電容，還能使外部電容在關斷瞬態吸收部分溝道電流，從而進一步降低瞬態的 dvDS?/dt 上升率，實現對關斷過壓的間接抑制。

開關損耗與驅動功耗的惡化折衷

盡管外部門極電容在抑制電壓尖峰方面具備一定的有效性，但其在硬開關（Hard-switching）應用中引入的負面效應卻往往是致命的。首當其沖的便是開關損耗的急劇增加。

增加總門極電容必然導致驅動回路的 RC 時間常數增大。在關斷過程中，這意味著 VGS? 跨越米勒平臺所需的時間被大幅拉長。由于在米勒平臺期間，SiC MOSFET 同時承受著極高的電壓和電流，過渡時間的任何微小延長都會導致關斷損耗（Eoff?）成比例地激增。同理，在開通過程中，過大的 Cgs,ext? 會減緩 di/dt 和 dv/dt 的變化率，直接導致開通損耗（Eon?）大幅上升。這種由于強行降低 dv/dt 而換取電壓穩定性的做法，本質上是以犧牲 SiC 材料最核心的高頻高效優勢為代價的。

其次，大幅增加的等效電容對門極驅動器的輸出功率和熱管理提出了嚴苛的要求。驅動 SiC MOSFET 所需的門極功率 PG? 由以下公式?jīng)Q定：

PG?=QG,total??(VDD??VEE?)?fsw?

其中，QG,total? 為包含了外部電容充電需求在內的總門極電荷，(VDD??VEE?) 為總的電壓擺幅（例如，+18 V 至 -5 V 的擺幅為 23 V），fsw? 為開關頻率。在百千赫茲（kHz）甚至兆赫茲（MHz）級別的應用中，由 Cgs,ext? 引起的 QG,total? 增加會導致驅動 IC 功耗的線性倍增，迫使系統必須采用體積更大、成本更高的隔離型 DC-DC 供電模塊，并大幅增加驅動電路板的散熱負擔。

更為矛盾的是，在半橋死區時間（Dead-time）的設計中，過大的 Cgs,ext? 會阻礙門極電荷的迅速排空。如果殘余電荷在死區時間結束前未能徹底泄放至安全負壓閾值之下，當對管開通施加高 dv/dt 時，初始電平偏高的目標 MOSFET 將極易被再次觸發，反而增加了串?dāng)_誤導通的概率。

綜上所述，將 Cgs,ext? 作為抑制過壓和串?dāng)_的孤立或主導策略是不可取的，它必須被限制在極其微小的容值范圍內，且僅僅作為更高級有源控制策略的輔助手段。

四、 有源鉗位（Active Clamp）技術體系及局限性分析

為了打破被動電容緩沖帶來的性能枷鎖，電力電子業界將重心轉向了有源控制技術。有源鉗位網絡的核心理念是“按需干預”：在器件正常開關的絕大部分時間內保持隱身狀態，不對開關速度產生負面影響；而僅在檢測到過壓或寄生導通風險的瞬間，提供極低阻抗的能量泄放通道。針對不同的應用痛點，有源鉗位技術主要分化為兩大陣營：旨在抑制門極串?dāng)_的有源米勒鉗位（AMC），以及旨在抑制漏源關斷過壓的漏柵 TVS 有源鉗位。

有源米勒鉗位（Active Miller Clamp, AMC）的工作原理

有源米勒鉗位是專為應對 SiC MOSFET 半橋拓?fù)渲懈?dv/dt 誘發的寄生導通而設計的。其典型硬件實現是在門極驅動芯片內部（或緊靠驅動芯片外部）集成一個額外的低壓、大電流容量的晶體管（通常為 N 溝道 MOSFET），該晶體管直接并聯在目標 SiC MOSFET 的門極與源極（或負電源軌 VEE?）之間。

在關斷序列中，門極驅動器的邏輯電路會持續監測 VGS? 的電壓水平。當 VGS? 按照預期通過關斷門極電阻（RG(off)?）下降，并跌落至一個預設的安全閾值（例如相對于 VEE? 的 2.0 V 左右）時，控制邏輯將觸發 AMC 晶體管完全導通。此時，AMC 晶體管在門極與源極之間建立了一條近乎零歐姆的極低阻抗支路。

一旦半橋的另一側開關管開通，產生強烈的 dv/dt 并通過米勒電容向關斷狀態的 SiC MOSFET 注入位移電流 igd? 時，這股電流將不再被迫通過阻值較高的外部 RG(off)? 回流，而是順暢地被 AMC 低阻抗支路完全旁路（Shunted）。根據歐姆定律，極低的泄放阻抗確保了門極電壓尖峰被嚴格壓制在閾值之下，從而完美解決了米勒串?dāng)_問題。

采用 AMC 技術帶來了顯著的系統級收益：設計師可以完全放開手腳，根據最低關斷損耗（Eoff?）的目標去自由優化和降低外部關斷電阻 RG(off)? 的阻值，而無需再顧忌降低電阻可能帶來的串?dāng)_隱患。同時，在某些非苛刻應用中，高效的 AMC 甚至能夠替代對負偏置電源（如 -5V）的需求，實現真正的 0V 關斷設計，大幅簡化了驅動電源的拓?fù)鋸?fù)雜度和系統成本?；景雽?dǎo)體（BASiC）推出的 BTD25350 系列雙通道隔離驅動芯片便集成了這一關鍵的副邊米勒鉗位功能，廣泛應用于其 Pcore?2 系列車規級及 ED3 工業級模塊的配套驅動中。

漏柵 TVS 有源鉗位與短路過壓保護

雖然 AMC 極大地提升了門極的穩定性，但它并不能解決由寄生回路電感 Lσ? 和急劇的 di/dt 相互作用而直接施加在漏源兩端的致命關斷過壓（VDS,peak?）。特別是在短路故障（Short-Circuit）發生時，器件的電流可能飆升至額定值的數倍。當系統執行去飽和（Desaturation, DESAT）保護并緊急切斷此巨大電流時，產生的 ΔV 足以瞬間擊穿 SiC 器件。針對這一深層威脅，業界開發了基于瞬態電壓抑制二極管（TVS）的漏柵有源鉗位網絡。

經典的漏柵有源鉗位在 SiC MOSFET 的漏極和門極之間串聯多組高壓 TVS 二極管網絡。其工作邏輯是利用雪崩擊穿的自反饋機制：當關斷期間 VDS? 上升并逼近器件的擊穿極限時，TVS 二極管陣列發生雪崩擊穿，強大的雪崩電流從漏極逆向注入門極網絡。這股注入電流對門極寄生電容進行充電，強行將 VGS? 抬升至閾值電壓之上，迫使處于關斷邊緣的 SiC MOSFET 重新進入線性放大區（Linear Region）。通過在極短的時間內使其處于微導通狀態，器件主動將感性儲能轉化為芯片內部的硅熱耗散，從而將 VDS? 的峰值牢牢“鉗位”在安全電壓裕量之內。

然而，傳統 TVS 鉗位在 SiC 應用中遇到了巨大的控制悖論。為了確保 TVS 注入的有限電流能夠成功建立起足夠的門極電壓，工程師必須大幅度增加關斷電阻 RG(off)? 的阻值，以防止驅動器將這部分電流“抽干”。但這恰恰與追求極致開關速度、降低 Eoff? 的初衷背道而馳。

為破解這一悖論，先進驅動器（如 Power Integrations 的 SCALE-iDriver 架構）引入了動態邏輯干預機制。當控制 IC 通過反饋電流或 DESAT 引腳感知到過壓與短路事件時，驅動器不僅不會被動等待，反而會通過內部推挽級晶體管（Toggling Control）進行高頻交替開關，動態調整拉/灌電流的比例。這種“強驅動”主動接管了門極電壓的控制權，使得系統在無需犧牲日常穩態高頻開關效率（即可以使用極小的 RG(off)?）的前提下，依然能在不足 1.8 μs 的極短時間內安全、受控地完成緊急關斷，完美兼顧了效率與極端過壓保護。

AMC 技術的物理“盲區”

盡管有源鉗位理論完美，但在實際物理實現中，AMC 依然存在一個常被忽視且極具危險性的物理“盲區”。

這一盲區根源于印刷電路板（PCB）走線和模塊封裝不可避免的寄生電感（Lclamp?）。AMC 晶體管的漏極和源極無法實現與 SiC MOSFET 門級和源極硅芯片的物理“零距離”對接。當極高 dv/dt（例如超過 20 V/ns 至 50 V/ns）引發極陡峭的位移電流脈沖時，電流變化率 digd?/dt 極大。根據公式 Vclamp_pad?=igd??Rclamp?+Lclamp??(digd?/dt)，由 Lclamp? 感應產生的瞬態電壓差將占據主導地位。

實驗與研究數據無情地揭示：在 dv/dt 低于 20 V/ns 時，AMC 能夠完美壓制門極振蕩；但當 dv/dt 攀升至 20 V/ns 以上時，由于寄生電感阻礙了高頻電流的瞬間旁路，加之驅動 IC 內部邏輯比較器客觀存在的響應延遲（通常為數十納秒），實際施加在 SiC MOSFET 芯片上的門極電壓依然會瞬間刺穿閾值電壓的防線。這就是為什么在高頻、高功率密度系統中，單靠 AMC 仍然無法徹底根除串?dāng)_和早期過壓尖峰的根本原因。

五、 協同設計的系統架構與參數匹配理論

正是基于外部電容不可接受的損耗折衷，以及有源鉗位在高頻瞬態下的物理盲區，門極電容（Cgs,ext?）與有源鉗位（Active Clamp）的協同設計成為了目前解決 SiC MOSFET 極限開關難題的唯一最優解。

這種協同設計的核心哲學是“頻域互補與時域接力”：利用被動電容處理超高頻的瞬態前沿，為有源邏輯爭取響應時間；隨后由有源鉗位接管低頻或直流成分的大電荷排空，從而實現全頻段、全時域的阻抗最優控制。

精準匹配：微量 Cgs,ext? 對 AMC 盲區的補償

在協同設計拓?fù)渲?，工程師不再依賴大容量的外部電容來完成整個米勒電荷的吸收。相反，僅僅選取一個容值極?。ㄍǔＴ趲资し?pF 到小幾納法 nF 級別）的優質陶瓷電容（如 C0G/NP0 材質，具備極低的 ESL 和 ESR），將其以絕對最短的物理布線直接跨接在 SiC MOSFET 的門極與源極引腳根部。

當超高 dv/dt 的前沿沖擊到來時，由于電容兩端電壓不能突變的物理本質，這個微小的 Cgs,ext? 能夠作為零延遲的電荷吸收池，瞬間吞噬掉 AMC 因 Lclamp? 和傳播延遲而無法處理的第一波極陡峭的位移電流尖峰。它有效地對干擾信號的高頻分量進行了低通濾波，將原本可能超過閾值的銳利電壓尖峰“鈍化”并削去峰頂。

這種電容的介入在時域上引入了一個被嚴格控制的微小延遲。這個延遲被精準設計為剛好覆蓋驅動 IC 中 AMC 邏輯判定并完全開啟鉗位晶體管所需的響應時間（約 10~30 ns）。當 AMC 晶體管完全飽和導通后，它便以其極低的導通電阻接管了后續海量米勒電荷的泄放工作，而此時 Cgs,ext? 則功成身退。

由于所使用的 Cgs,ext? 容值極小，其對總門極電荷 QG? 的貢獻微乎其微，因此幾乎不會增加門極驅動器的功耗負擔，也不會實質性地拉長跨越米勒平臺的時間。測試數據表明，這種協同配置不僅實現了 100% 的串?dāng)_抑制，而且使得系統開關損耗的增加幅度可忽略不計，遠優于傳統純被動緩沖網絡的能效表現。

協同漏柵 TVS 鉗位與恢復振蕩抑制

在應對 di/dt 引發的 VDS? 關斷過壓方面，協同設計同樣展現出了無可比擬的優越性。當系統采用 TVS 網絡進行有源過壓鉗位時，TVS 雪崩電流必須能夠平穩、受控地重建門極偏置。

在這一過程中，微量 Cgs,ext? 發揮了至關重要的動態阻尼作用。如果門極回路純粹依靠阻性網絡，TVS 的非線性雪崩特性極易與寄生回路產生劇烈的正反饋振蕩，導致恢復期間門極電壓劇烈抖動，進而使得漏源電壓無法被平穩鉗位。引入?yún)f(xié)同設計的 Cgs,ext? 之后，它與 TVS 網絡的等效內阻共同構成了一個穩定、可預測的 RC 積分環節。這使得門極電壓能夠在雪崩能量注入時平滑上升至線性工作區，有效抑制了鉗位電壓恢復階段的振蕩，確保了過壓能量以最安全的耗散模式被轉移到冷卻系統。

分析模型與參數優化（KSC 指標）

為了在工程中實現最優的協同配置，現代研究引入了“速度/串?dāng)_比（Speed/Crosstalk Ratio, KSC）”這一綜合性量化評估指標。KSC 模型將門極電阻（RG?）、電流擺率（di/dt）、工作電壓（VDC?）、寄生電感（Lσ?）以及協同的鉗位閾值與外部電容統籌為一個解析方程網絡。

通過求解等效傳遞函數 vGS?(s)/vdis?(s)，協同設計的任務轉化為：利用極小的 Cgs,ext? 調整特征方程 s2 阻尼項以消除高頻極點帶來的振鈴，同時利用有源鉗位直接改變低頻傳遞函數的增益系數，將其強行拉低至零。依據這一預測損耗模型，工程師可以系統性地關聯參數變量對誘發開關動態的影響，實現開關損耗與電磁干擾（EMI）抑制措施的最優化平衡。

表 2 直觀展示了不同控制策略在性能折衷上的差異：

六、 硬件封裝與寄生參數的系統級協同

協同設計的成功不僅取決于驅動 IC 的邏輯控制和電容的容值匹配，更高度依賴于功率模塊自身的封裝技術與 PCB 物理版圖的深度融合。寄生參數的源頭治理是抑制過壓的基石。

低雜散電感封裝與開爾文源極

根據 Vspike?=Lσ??(diD?/dt) 公式，直接減小功率回路的雜散電感 Lσ? 能夠成比例地降低關斷過壓的絕對幅值，從而大幅減輕有源鉗位網絡所承受的能量沖擊負擔。例如，基本半導體的 Pcore?2 62mm 系列與 ED3 系列工業級半橋模塊，通過內部母排的疊層消磁設計，在帶銅（Cu）基板的情況下，成功將雜散電感壓制在 14 nH 及以下。這為高頻驅動提供了極為優異的低感物理平臺。

同時，先進的離散器件（如 B3M011C120Z，采用 TO-247-4 封裝）和高功率模塊均引入了開爾文源極（Kelvin Source）設計。開爾文源極從芯片表面直接引出一條專用的驅動參考地線，徹底解耦了包含極高 di/dt 的主功率回路與極度敏感的門極驅動回路。當實施協同設計時，AMC 回路和微量的 Cgs,ext? 必須嚴格跨接在門極與開爾文源極之間。這種解耦消除了共源極電感（Ls?）引起的負反饋電壓下降，極大提升了有源鉗位電壓感測的保真度和動作精度，消除了虛假觸發的隱患。

氮化硅（Si3?N4?）陶瓷基板的熱管理保障

在漏柵 TVS 有源鉗位發揮作用的極短時間內，SiC MOSFET 被迫工作在耗散極大的線性區以吸收過壓能量。這就要求模塊的散熱路徑能夠承受瞬間極高密度的熱流沖擊，而不會發生熱疲勞失效。

基本半導體的 Pcore?2 和 ED3 模塊通過應用高性能的氮化硅（Si3?N4?）AMB（活性金屬釬焊）陶瓷覆銅板及高溫焊料系統，為協同保護提供了堅實的物理保障。與傳統的氧化鋁（Al2?O3?）和氮化鋁（AlN）相比，Si3?N4? 雖然熱導率（約 90 W/mK）略低于 AlN，但其展現出了極其卓越的機械屬性：抗彎強度高達 700 N/mm2，斷裂強度達到 6.0 Mpam?。

在有源鉗位引發的反復瞬態熱沖擊下，不同材料的熱膨脹系數（CTE）失配極易導致封裝層裂。實驗數據證實，在經歷高達 1000 次的嚴苛溫度沖擊循環后，Al2?O3? 和 AlN 基板均會出現明顯的銅箔與陶瓷分層剝離現象，而 Si3?N4? AMB 依然保持了完美無瑕的接合強度。這種熱機械可靠性是確保有源鉗位系統在全壽命周期內能夠安全執行過壓能量耗散的前提。

PCB 版圖的物理約束

在 PCB 級實施協同設計時，物理空間布局的約束極其嚴格。為了最大程度減小前文提及的導致 AMC 出現高頻盲區的鉗位回路寄生電感（Lclamp?），驅動 IC 的鉗位引腳、外部微量電容（Cgs,ext?）以及旁路電容必須以絕對最短的直線距離放置在 SiC 器件的管腳根部。

在實際的高性能評估板設計中，推薦采用多層板架構，并將緊鄰元件底部的內層（例如 Layer 2）設定為完整的驅動信號回流地平面。這種設計能夠?qū)㈤T極驅動信號與鉗位放電電流的回流環路面積壓縮至物理極限，最大限度地抵消寄生電感，同時有效抑制由高頻開關引起的對外空間輻射（EMC 噪聲）。

七、 并聯應用與先進驅動拓?fù)涞难由焯接?/p>

隨著電動汽車、直流快充及儲能系統功率等級的不斷攀升，采用多個 SiC MOSFET 裸片或離散器件進行并聯運行（如 600~950A 級別的 Pcore?2 模塊內部就是典型多芯片并聯）已成為行業常態。然而，并聯拓?fù)鋵㈤T極穩定性的挑戰提升到了一個全新的維度。

動態不平衡與本地化協同控制

在并聯網絡中，由于半導體制造工藝不可避免的離散性，各個芯片的內部輸入電容（Ciss?）、反向傳輸電容（Crss?）以及更為關鍵的門極閾值電壓（VGS(th)?）必然存在微小偏差。這些看似不起眼的參數不對稱，在數十納秒的高頻瞬態中會被急劇放大。

具體而言，當并聯陣列執行關斷動作時，閾值電壓較高或電容較小的器件會率先切斷電流。這不僅會導致電流在極短時間內向動作較慢的器件嚴重集中（引發局部熱穿穿），更會由于開關時序的錯位，在并聯的公共漏極母線上誘發出極其復雜的不對稱 dv/dt 和 di/dt 振蕩。這種內部環流和不平衡瞬態會通過各自的米勒電容，以完全不可預知的相位向各個門極注入干擾電流。

面對此種復雜局面，傳統的單一集中式有源鉗位往往力不從心，因?yàn)樗鼰o法兼顧所有并聯支路由于物理距離不同而產生的微小傳播延遲。因此，最佳的設計實踐是在每一個并聯器件的物理引腳處，實施分布式的局部協同設計：為每一個 SiC 芯片獨立配備一個經過精確測算的微量 Cgs,ext? 甚至獨立的本地有源鉗位級。這種本地化的協同機制利用了外置微量電容能夠平滑局部電容差異、抹平器件參數離散性的特性，強制各個芯片實現更加同步的電壓過渡，從而從根本上遏制了并聯環流和不對稱過壓的產生。

基于負反饋的先進驅動架構（NFAGD）

在最前沿的學術與工業研究中，門極電容與有源鉗位的物理協同正逐步向更高維度的軟件與模擬閉環協同演進。例如，最新提出的基于負反饋的有源門極驅動（Negative Feedback Active Gate Drive, NFAGD）策略。

這種拓?fù)洳辉賰H僅依賴預設閾值的“硬鉗位”或固定容值的“硬緩沖”。相反，驅動器內置極高帶寬的傳感回路，實時提取漏極電流的變化率（diD?/dt）和漏源電壓的變化率（dvDS?/dt）。通過模擬放大和高速運算單元，驅動器將這些瞬態變化率信號轉化為連續可變的反饋控制量，實時、動態地調整門極回路的等效阻抗或等效米勒電容放大倍數。

當系統檢測到即將發生危及器件安全的過壓尖峰或高頻寄生振蕩時，NFAGD 回路通過模擬反饋主動向門極注入補償電荷，平滑開關軌跡，實現了對電壓及電流超調的“柔性”馴服。實驗數據顯示，采用這種高級動態閉環協同策略的驅動器，能夠在 0.1 至 3 MHz 頻段內將漏極電流超調降低 60%，漏源電壓超調降低 15% 以上，且相較于被動增加門極電容和電阻的方法，能夠額外減少高達 24% 的關斷和導通總損耗。這代表了 SiC MOSFET 關斷過壓抑制技術的終極演進方向。

八、 結論

碳化硅（SiC）MOSFET 帶來了電力電子開關速度和功率密度的革命，但其帶來的高 dv/dt 與 di/dt 也將器件推向了瞬態電磁應力與熱應力的極限邊緣。關斷過壓尖峰和由米勒效應引發的寄生導通構成了高頻轉換系統可靠性的致命威脅。尤其在器件門極閾值電壓隨溫度升高而顯著衰減的物理特性下（如高溫下低至 1.85 V），孤立的被動或主動抑制策略均已暴露出無法逾越的性能瓶頸。

單純依賴增大外部門極電容（Cgs,ext?）的被動策略，雖然原理簡單，但其無差別拉長開關時間常數的做法，直接剝奪了 SiC 材料在降低開關損耗（Eon?/Eoff?）方面的核心紅利，且引發了驅動芯片嚴重的功耗危機與熱失效風險。而僅依靠有源米勒鉗位（AMC）或傳統 TVS 漏柵有源鉗位的策略，盡管在低速瞬態下表現優異，但在超高 dv/dt（>20 V/ns）的極端沖擊下，由于封裝寄生電感（Lclamp?）和驅動邏輯固有的納秒級傳播延遲，常常不可避免地暴露出高頻保護盲區，導致防線被瞬間擊穿。

大量的分析模型、動態仿真及工程實踐共同證明：在當代大功率 SiC 變換器設計中，門極微量外部電容與有源鉗位網絡的高精度協同設計（Synergistic Co-Design） 是跨越效率與可靠性鴻溝的唯一有效路徑。通過利用低 ESL 陶瓷電容零延遲的高頻位移電流吸收特性，平滑瞬態電壓前沿，設計者能夠完美填補有源鉗位電路在響應初期的時域與頻域盲區；隨后，完全開啟的有源鉗位晶體管以其近乎短路的宏觀低阻抗，接管并徹底泄放低頻段的海量寄生電荷，確保器件在任何嚴苛工況下均被穩固地鎖死在關斷狀態。

這一協同理念并不僅限于電路圖上的元件堆砌，它更深刻地向下延伸至功率模塊內部物理層面的深度優化。只有結合極低雜散電感（≤14 nH）的創新封裝工藝，運用具有極致熱機械強度與導熱能力的氮化硅（Si3?N4?）AMB 陶瓷襯底來消化有源干預時產生的瞬間劇烈熱流，輔以嚴格控制環路面積和集成開爾文源極的 PCB 布局，才能最終構筑起一套無懈可擊的系統級防護堡壘。通過這種全方位的軟硬件及材料協同，電力電子工程師方能毫無保留地釋放碳化硅器件在追求極致能效與超高功率密度道路上的全部潛能。
