很多人以為紅外LED就是"看不見的紅燈泡"，實際上，這個看似簡單的器件背后，藏著從外延生長、芯片制程到精密封裝的完整產業鏈。

今天，廣東洲光源帶你看懂紅外LED的"前世今生"，以及為什么選對一顆紅外LED，可能決定整個產品的成敗。

一顆紅外LED的誕生

第1步：外延片生長

在藍寶石或砷化鎵襯底上，通過MOCVD（金屬有機化學氣相沉積）技術，一層層"種"出發光材料。這一步?jīng)Q定了芯片的發光效率和波長精度。

第2步：芯片制造

外延片經過光刻、蝕刻、蒸鍍電極等工藝，變成一顆顆微小的LED芯片。芯片的尺寸、結構和工藝直接影響最終的光電性能。

第3步：封裝成型

芯片被固晶在支架或基板上，通過金線（或共晶/倒裝）連接電極，再灌封環氧樹脂或硅膠。封裝決定了器件的可靠性、光學特性和使用環境適應性。

第4步：測試篩選

成品經過分光分壓、老化篩選等環節，確保每一顆出廠的紅外LED都滿足規格要求。

洲光源優勢：從芯片選型到封裝工藝全程把控，每一道工序都有嚴格的品質標準，出貨前100%測試篩選。

紅外LED的核心參數解讀

很多工程師選型時只看價格，卻忽略了幾個真正影響使用效果的關鍵參數：

① 峰值波長（λp）

- 850nm：肉眼隱約可見微弱紅光，便于調試對準

- 940nm：完全不可見，適合隱蔽式應用

② 輻射強度（Radiant Intensity）

- 決定了"照多遠"的問題

- 同樣20mA驅動下，不同產品的輻射強度可能差2-3倍

③ 半功率角（Half-power Angle）

- 決定了"照多寬"的問題

- 小角度（±17°）適合定向檢測

- 大角度（±40°以上）適合廣角補光

④ 正向電壓（VF）一致性

- 直接影響電路設計和功耗

- 好的產品VF值分布窄，設計裕量更充足

紅外發射接收對管：封裝形式：貼片/插件 匹配組合典型應用：智能家居、玩具、家電

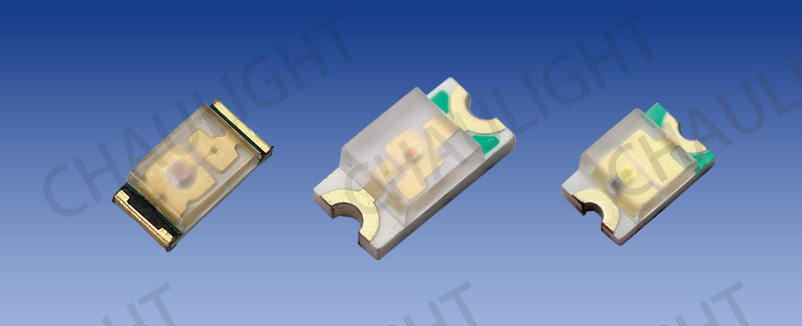

貼片紅外LED常用封裝：0603/0805/1206/3528波長：850/940nm典型應用：手機、TWS、穿戴設備

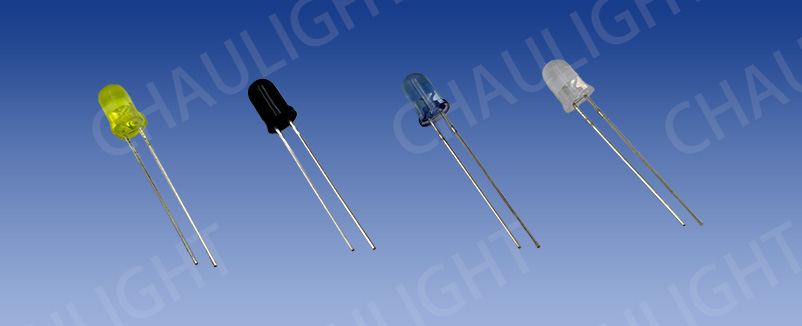

插件紅外LED圓頭尺寸：φ3/φ5/φ8/φ10 波長：850/940nm典型應用：遙控器、安防補光、對管
