第一次對非平面襯底上的光刻曝光的詳細研究出現在20世紀80年代后期,Matsuzawa等人72]采用有限元方法來描述硅襯底上高臺階的光散射,他們證明了散射光會導致局部曝光劑量和由此產生的光刻膠輪廓的變化。這種反射凹口也通過其他方法進行了研究!".73。盡管很早就開始研究晶圓形貌對光刻工藝的影響,但將嚴格的電磁場建模應用到晶圓散射效應建模的研究并不成熟。

通常,化學機械拋光(CMP)和底部抗反射涂層(BARC)用于調整晶圓的平面度,抑制晶圓圖案的反射,并改善離焦和工藝的控制。正如3.2.2節所述,此類BARC改善了所獲光刻膠輪廓的形狀,并降低了所得特征尺寸(CD)對光刻膠厚度變化的敏感性。此外,BARC的應用減少了進入晶圓不均勻區域的光，使得光從晶圓不均勻區域到非預期方向的衍射可以忽略。類似的論點被用來證明描述光刻膠內部強度分布的解析薄膜轉移矩陣的應用。然而,FinFET等新器件架構和包括雙重成形技術在內的新工藝技術,增加了晶圓形貌效應的重要性。

晶圓散射效應的嚴格電磁場建模比掩模形貌效應的嚴格建模更具挑戰性。典型光刻機是4x縮放,因此與掩模上的特征尺寸相比,晶圓上仿真對象的尺寸更小。然而,光在晶圓上更大的入射角范圍和部分相干效應增加了晶圓形貌效應建模的數值計算工作量。對于許多單獨點光源,必須計算、存儲和疊加其散射場。此外,晶圓散射效應的嚴格建模對電磁場的高空間頻率分量的數值誤差更為敏感。投影物鏡的有限孔徑和相應的帶通濾波效果減少了此類誤差對掩模形貌仿真的影響。對于晶圓形貌仿真,情況并非如此,電場中的所有傅里葉分量都對光刻膠內部的強度分布有著影響。

本節重點介紹幾種情況,其中晶圓散射現象會引入薄膜轉移矩陣無法描述的重要光刻效應,這包括比較不同的BARC沉積策略,靠近柵極的光刻膠底部殘余效應,以及由于晶圓形貌導致的雙重成形技術的線寬變化。

9.3.1 底部抗反射涂層的沉積策略

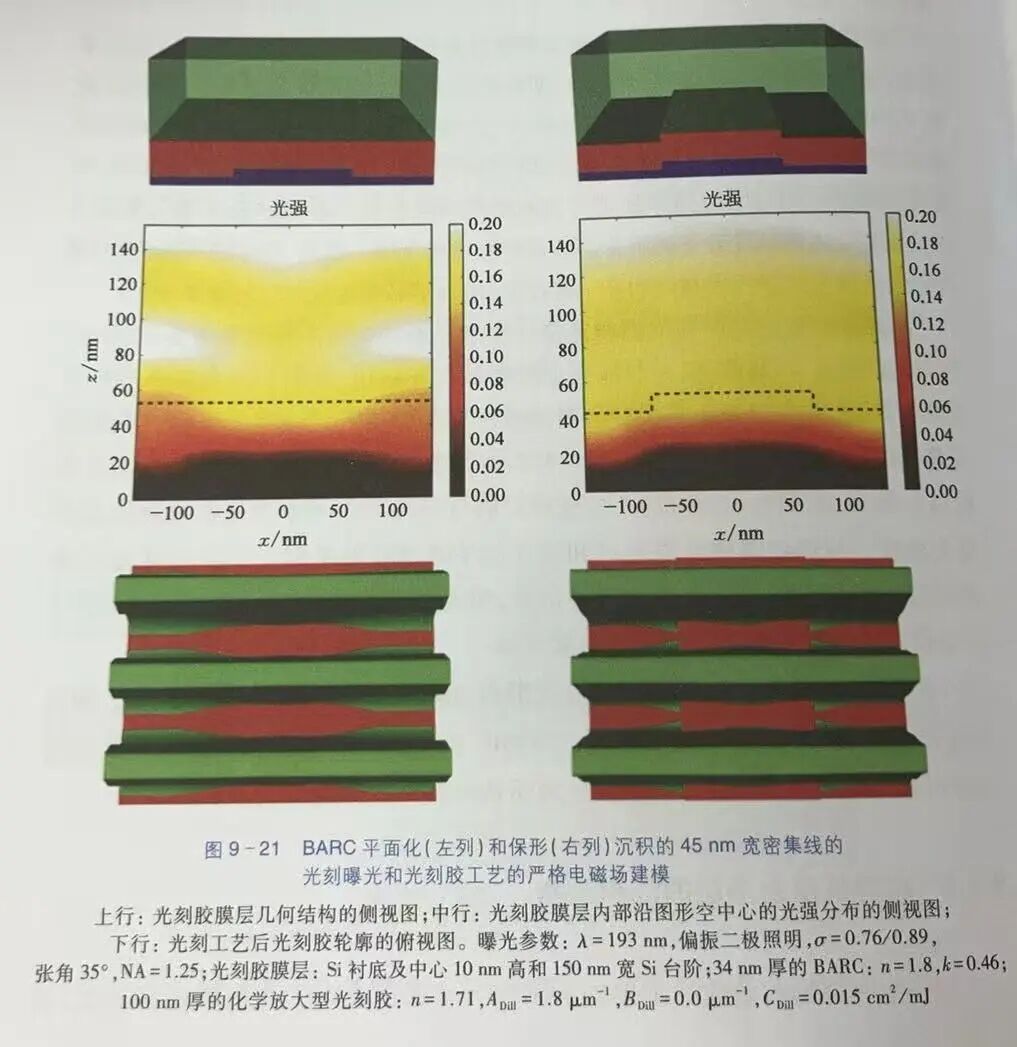

第一個晶圓形貌效應的示例展示了45mm寬密集線的光刻曝光和工藝，這些線穿過晶圓上10nm高和150nm寬的硅臺階,相關的曝光和光刻膠膜層參數如圖9-21所示。該圖的頂行顯示了兩種不同的晶圓幾何形狀,分別是通過底部抗反射涂層(BARC)的平面化(左)沉積和保形(右)沉積獲得的。圖9-21的中行顯示了沿空中心的光刻膠膜層內部產生的強度分布。圖中的虛線表示BARC的上表面,計算得到的光刻膠輪廓在圖9-21的底行中給出。

平面化沉積在BARC和光刻膠之間產生一個平坦的界面。BARC厚度僅在硅臺階的頂部達到其最佳值。在x=0處，硅臺階中心上方的光刻膠相應區域中沒有駐波。硅臺階左右兩側的光刻膠區域中,BARC太厚,由此產生的反射光在光刻膠的左右區域會產生明顯的駐波圖樣。BARC在硅臺階外部區域的性能不佳也可以在光刻膠的剖面中觀察到,它們分別在硅臺階的左右兩側表現出明顯231的駐波和光刻膠底部殘留效應。

BARC的保形沉積在晶圓上產生均勻的BARC厚度,相應的光強分布中幾乎看不到駐波。然而,來自硅/BARC中的較小臺階的光散射會導致在硅臺階左右兩側的光刻膠/BARC界面附近的光強略有降低。這帶來相應區域光刻膠線寬的些許變化和光刻膠的底部殘留。

9.3.2 靠近柵極的光刻膠底部殘余

在某些情況下,化學機械拋光(CMP)和BARC不能被用于降低晶圓形貌的影響。例如,BARC材料有時與特定工藝步驟中采用的技術不兼容。此外,BARC和CMP會增加額外的工藝時間和成本。圖9-22為一個典型情況,為了簡化對相關效應的討論,所示仿真中假設襯底具有與光刻膠相同的折射率;70nm寬和175 nm高的多晶硅線嵌入在500mm厚的光刻膠中。該多晶硅線是在前一個光刻和刻蝕步驟中生成的，被用作后續離子注入步驟的掩模。本示例無法使用BARC,因?yàn)樗赡軙?huì)影響注人特性。圖9-22所示晶圓用250 mm線寬、周期為1000 nm的圖形曝光,這些線垂直于多晶硅線條。

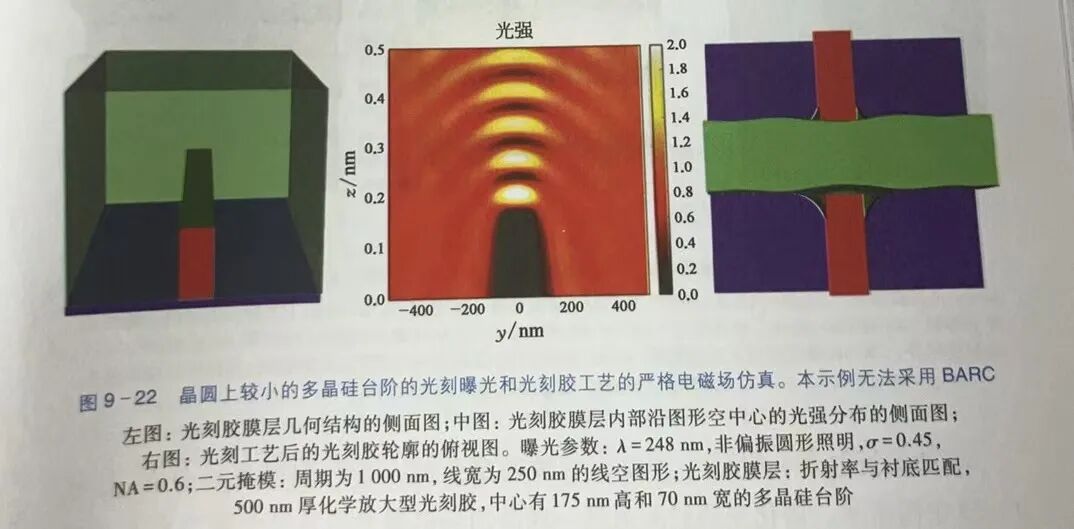

圖9-22中圖顯示了光刻膠內部沿掩模圖形空的中心計算所得光強分布，多晶硅線對光不透明,并將其散射到光刻膠的其他部分。來自多晶硅線頂部的光散射會在光刻膠的相應區域產生明顯的駐波。多晶硅線的垂直邊緣將光散射到其左右兩邊,導致光刻膠中相應區域的局部曝光劑量顯著降低。多晶硅線左右兩側區域中較小的曝光劑量,會在靠近多晶硅線底部附近產生光刻膠殘留(參見圖9-22右圖)，來自多晶硅線頂部的散射光則會導致額外的線寬變化。本章后的參考文獻[74,75]中發表了針對各種曝光場景中的光刻膠底部殘留效應的綜合仿真研究,包括與實驗數據的比較。結果表明,光刻膠底部殘留的多少取決于掩模的照射方向,更激進的離軸照明有助于減少光刻膠底部殘留效應。

9.3.3 雙重成形技術中的線寬變化

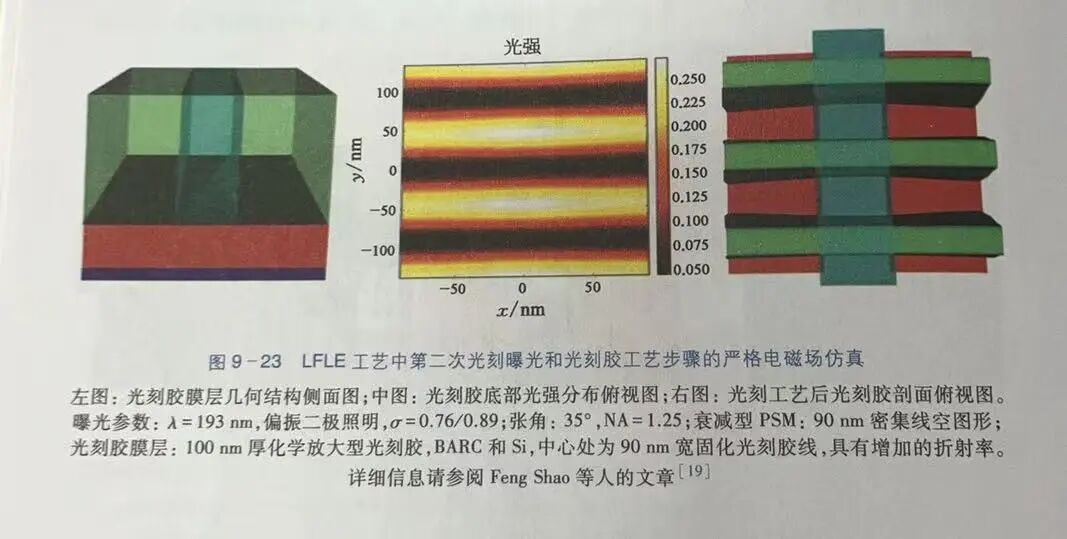

本節的最后一個示例展示了晶圓形貌效應對雙重成形技術中某些場景的重要性。圖9-23顯示了在光刻-固化-光刻-刻蝕(LFLE)工藝(參見5.3.2節)中第一次曝光和光刻膠工藝步驟之后的晶圓幾何形狀。此過程的目標是使用正交線空?qǐng)D形的后續曝光和工藝來生成(拉長的)接觸孔陣列。固化步驟可以改變第一個光刻步驟中圖案化光刻膠的折射率,這里假設固化使圖9-23左圖光刻膠中心部分折射率增加了0.03。

增加的折射率會吸引光并在光刻膠底部生成一個較強的光強分布,如圖9-23中圖所示。固化光刻膠附近這一較高的局部曝光劑量導致第二個光刻步驟中的線寬變化(圖9-23右圖)。本章后的參考文獻[76]中發表了針對不同周期圖形，第二次光刻步驟中觀察到的線寬變化與固化引發的光刻膠光學特性改變，以及二者之間相關性的綜合定量研究。其展示了如何通過嚴格的晶圓形貌仿真來識別適當?shù)牟牧闲阅芎凸袒^(guò)程中可容忍的折射率變化,并優化雙重成形技術應用的設計拆分方法。其他研究者也應用了類似的建模技術來研究旋涂第二層光刻膠和由此產生的晶圓形貌對雙重成形工藝中第二次光刻步驟的影響[77]。
