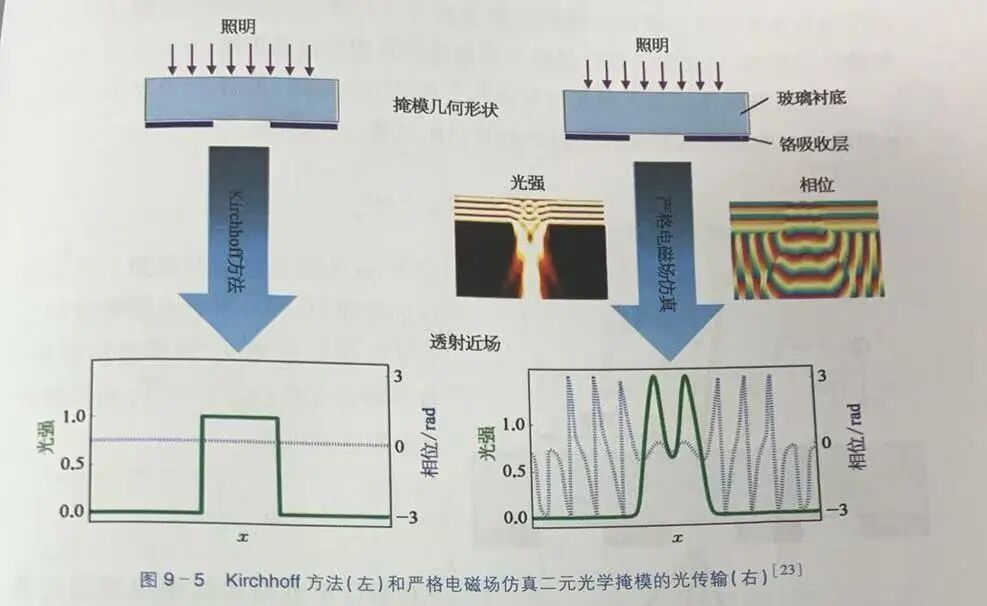

圖9-5展示了使用Kirchhof方法與嚴格的電磁場(EMF)仿真進行掩模建模所得結果之間的區別。Kirchhoff方法假設掩模無限薄,透過掩模的光直接從掩模版圖中獲得。掩模無吸收層區域的透射率為1.0,鉻覆蓋區域的透射率為0.0,透射光的相位在整個掩模上是恒定的。

嚴格的EMF仿真計算吸收層圖形附近區域光的強度和相位。圖9-5所示光強分布圖的左上角和右上角的駐波圖形是人射光和來自襯底/吸收層界面的反射光之間的干涉引起的。部分光通過吸收層中的蝕刻開口透射傳播到投影物鏡，透射光的相位類似于從蝕刻掩模開口處發射的圓柱波,圖9-5所示透射近場的光強和相位為直接從吸收層下方獲得的。與Kirchhoff方法的結果相反，透射光的強度和相位沿x軸呈現連續變化。

兩種掩模建模方法獲得的透射光之間的差異非常大。然而，并非該差異的所有細節對于在掩模遠場處獲得的圖像都重要，例如，該差異的一個重要部分是倏逝波引起的,但它傳播不到遠場。此外，利用投影鏡頭的有限數值孔徑充當帶通濾波器，可進一步消除這種差異。接下來的兩個小節將研究遠場中的衍射光和使用光刻投影系統獲得的圖像。

9.2.1 掩模衍射分析

首先考慮平面波對掩模上周期性線空?qǐng)D形的衍射。掩模衍射分析研究單個衍射級的強度和相位值與偏振、周期和入射角的關系。此類分析的結果用于確定應用嚴格EMF建模所需要條件。此外,掩模衍射分析提供了對掩模形貌引起的成像偽影更深人的理解。掩模衍射分析除了用于系統性研究掩模材料和幾何特性的影響,它還用于設計消除或利用掩模形貌效應的策略。

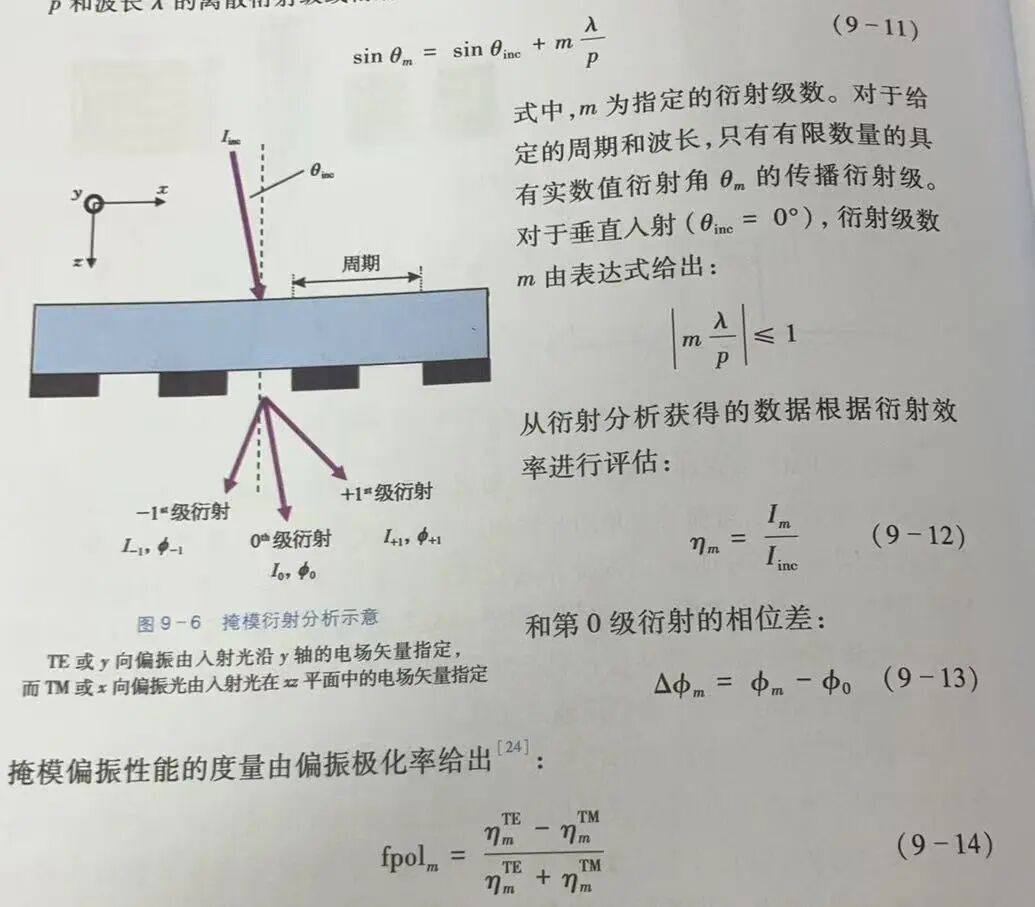

周期性掩模圖形將入射光衍射成幾個離散的衍射級,如圖9-6所示。周期P和波長入的離散衍射級或衍射角的方向由光柵方程給出:

該值給出有多少非偏振人射光被衍射成m級的TE或TM偏振光。極化率fpol=1.0/-1.0描述了在第m個衍射級掩模實際充當了TE/TM的偏振器。fpol=0.0表示兩種偏振具有相同的衍射效率。

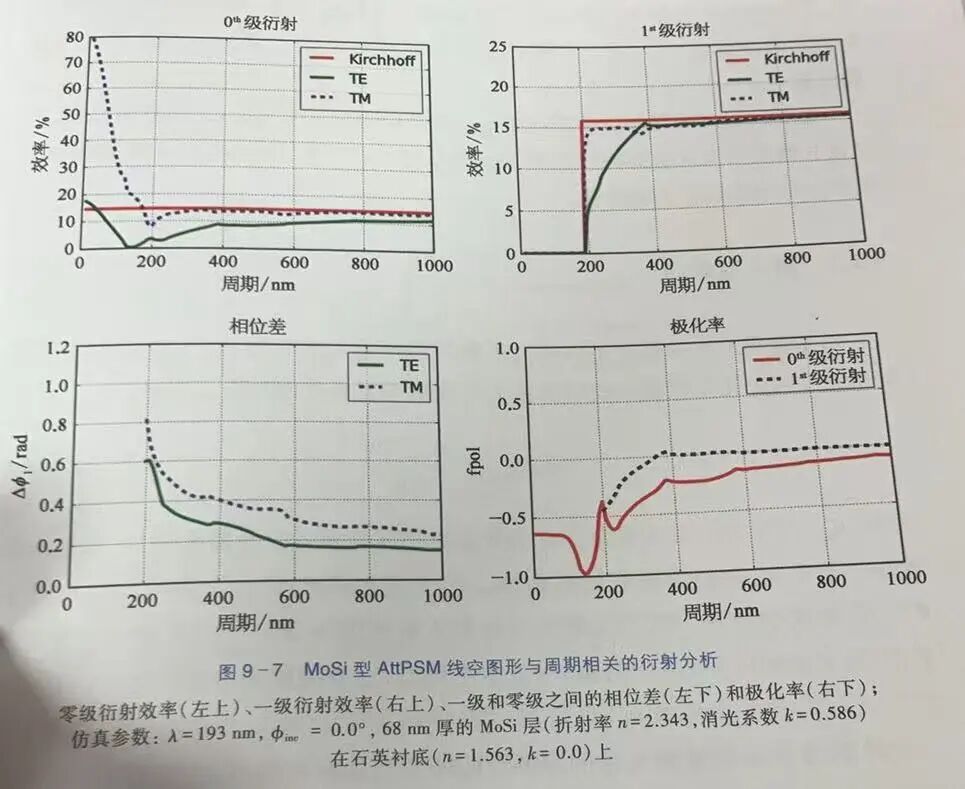

圖9-7為MoSi型AtPSM的掩模衍射分析結果。結果展示了在垂直人射光條件下,線寬和掩模周期之間的占空比為1:2密集線的零級和一級衍射。請注意,周期值是以掩模上的尺寸定義的,4倍縮放系統的晶圓級周期(和尺寸)值必須除以4。Kirchhof方法預測的零階衍射效率為恒定值,其值對應于掩模的平均透射率。第一級衍射僅在周期大于193nm波長處傳播。除了這個截止之外,第一衍射級具有恒定值。

相比之下，嚴格的EMF仿真預測了與偏振和周期相關的衍射效率。對于較大的周期，嚴格仿真計算的衍射效率接近Kirchhoff模型預測的值。換言之，Kirchhoff方法為大于800 nm的掩模尺寸周期提供了合理的精度,這分別對應于晶圓尺寸上200 nm和100 nm的周期和線寬。Kirchhof方法無法準確描述較小圖形的衍射性能。

嚴格的EMF仿真表明,TM偏振光的衍射效率高于TE偏振光的衍射效率，這也可以在圖9-7右下方的極化率圖中看到，具有較小圖形的MoSi掩模充當TM偏振器。這與偏向TE偏振光的高NA系統的成像要求相沖突(參見8.3.2節),這種MoSi型掩模光衍射的不利特性有時被稱為"MoSi危機"。鉻和其他掩模吸收材料可以提供更有利的偏振特性[25,26]。

掩模上尺寸較小圖形的衍射的另一個重要特征，如圖9-7左下圖所示。特別是在600nm以下的周期范圍內,掩模形貌引人了與周期相關的相位效應,這些都是在衍射光的遠場中觀察到的。它們對成像性能的影響類似于投影鏡頭的波像差[27]。下一節將討論幾種掩模引起的像差效應及其對光刻成像的影響。

類似的掩模衍射分析也可以用于其他掩模類型和材料[28]。該分析表明,具有波長數量級及更小的特征尺寸的掩模充當了散射體，會對衍射光的振幅和相位產生與偏振態相關的影響。

9.2.2 斜入射效應

光刻掩模上光的衍射不僅取決于掩模的形貌和材料特性，而且還取決于入射光的方向。光在掩模吸收層圖形上的典型入射角范圍由下式給出:

式中，0m.為光源的最大張角,NA為投影物鏡在晶圓方的數值孔徑,M為光刻機的縮放倍率,n。為掩模襯底的折射率。DUV光刻機照明的人射角范圍相對于6=0的光軸對稱。EUV光刻機的相關人射角范圍取決于圖形方向。對于垂直圖形，它也相對于0=0對稱;對于水平圖形，它圍繞物面主光線角度(CRAO)變化。

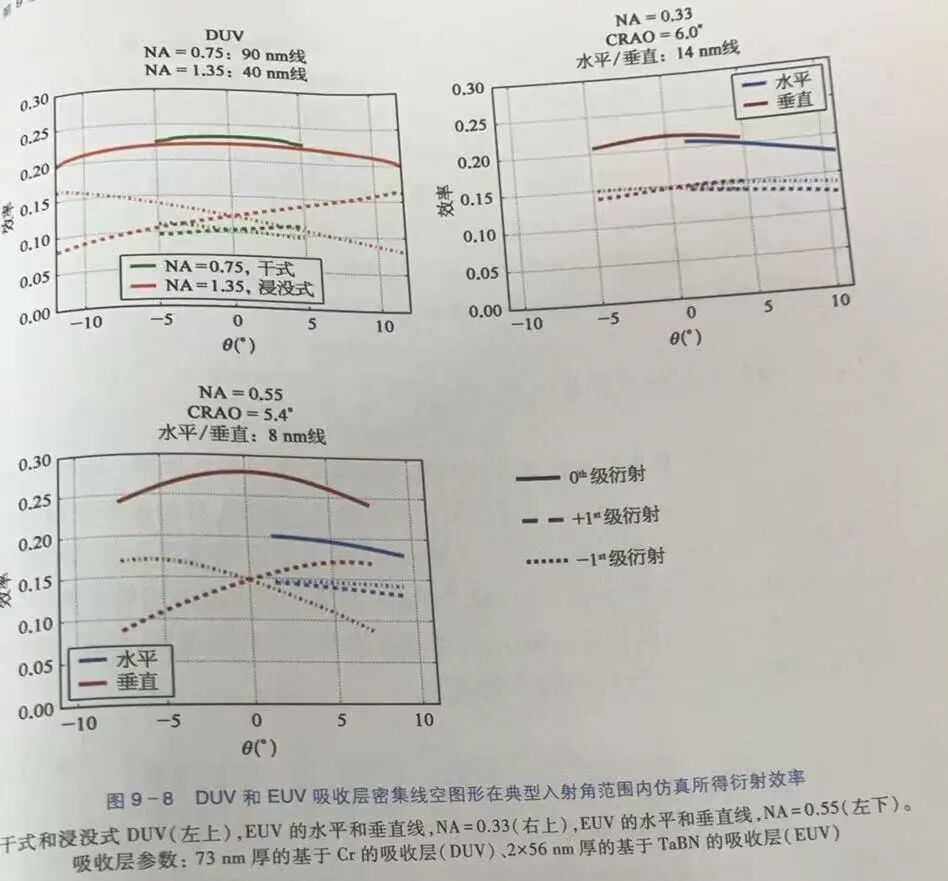

圖9-8為不同數值孔徑的DUV和EUV光刻的密集線空?qǐng)D形的仿真衍射效率的典型值。特征尺寸被縮放以提供可比較的工藝因子k1。為了進行更好地比較，將EUV吸收層置于真空中(無多層膜)。同時考慮到光兩次通過具有多層膜的實際吸收層的傳播(即多層膜反射之前和之后的厚度),EUV掩模吸收層厚度采用了2倍的因子。

接下來，先討論DUV的仿真結果。對于小于5的人射角0ms，來自光學掩模的光衍射幾乎與掩模上人射光方向的變化保持不變。在這個人射光的方向范圍內，非垂直人射的衍射光譜可以通過垂直人射光的衍射光譜的簡單移動來獲得，只需要一個嚴格的EMF仿真來計算部分相干照明的圖像。利用掩模衍射的這種位移不變性進行圖像計算通常被稱為霍普金斯(Hopkins)方法。方程(9-15)表明Hopkins近似可以應用于數值孔徑低于0.8的系統和具有較小部分相干因子()的更高數值孔徑的系統。

Hopkins方法對于具有明顯離軸照明的高數值孔徑浸沒式DUV中較大范圍的人射角是無效的，在人射角的相應范圍內，其第0級和第1級衍射都表現出衍射效率的顯著變化。較厚的吸收層(與波長相比)和斜人射，使得NA=0.33的EUV系統的水平圖形對人射光方向的變化非常敏感。高數值孔徑EUV光刻機(參見6.7.2節)對人射光方向變化更加敏感。該系統中這種對人射角的高敏感度表現在垂直圖形和水平圖形，盡管它們晶圓上相同尺寸相同，但掩模上垂直圖形(4x)比水平圖形(8x)的尺寸小一半[29]。

大多數先進高數值孔徑DUV系統采用激進的離軸照明或o值大于0.5,掩模的光衍射與Hopkins假設的位移不變衍射效率存在顯著偏差。在典型的EUy系統中，來自掩模的光衍射并不是位移不變的,因此,所有EUV系統和高數值孔徑DUV系統都需要沒有Hopkins假設的嚴格EMF建模。必須針對幾個有代表性的人射角進行掩模衍射計算,最終圖像是通過那些部分的光源對應的圖像進行不相干疊加獲得的,可以稱為"局部"Hopkins方法[30)來計算。盡管針對多個人射角的EMF建模增加了掩模和圖像建模的數值計算量，但它對于EUV成像的精確建模和高NA狀態下的DUV成像是必不可少的[31]。

9.2.3掩模引起的成像效應

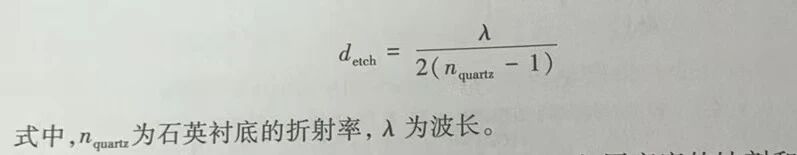

第一個證明嚴格掩模建模重要性的例子涉及交替型相移掩模(AlIPSM)的強度不平衡[32],吸收層中蝕刻開口的較大深度使得AlIuPSM對掩模形貌效應非常敏感。AluPSM的近場仿真如圖9-2所示,這里采用波導法結合矢量成像來研究AltPSM65nm密集線空?qǐng)D形的成像性能。在這個和下面的成像示例中，掩模圖形的橫向尺寸以晶圓尺寸為準。與通過未蝕刻空間的光相比，產生180的相移所選取的蝕刻開口(移位器)的深度為

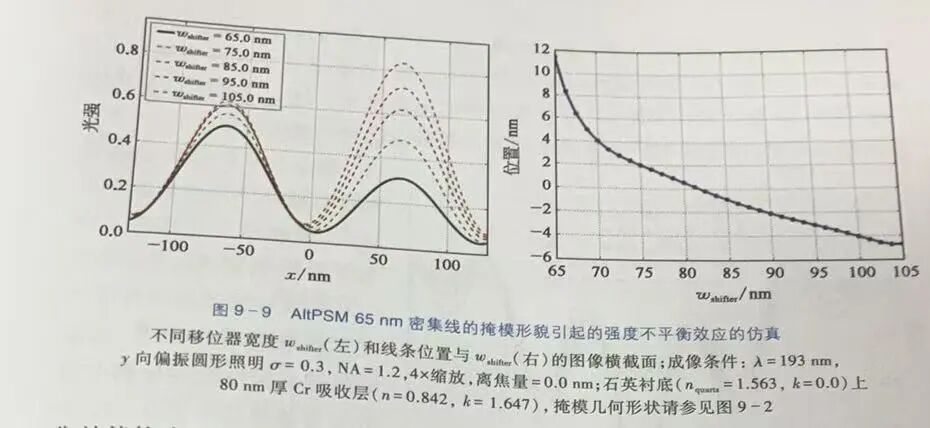

圖9-9左圖為仿真的空間向橫截面。實線為相同寬度的蝕刻和未蝕刻空的圖像橫截面。與(左圖)未蝕刻開口的圖像強度相比,來自(右圖)蝕刻開口/移位器邊緣的光散射降低了圖像強度。未蝕刻掩模開口處的較大的光強,導致了由兩個光強峰值決定的線向右移動了將近12nm。

補償AlrPSM的強度不平衡和由此產生的偏置誤差的一種策略是增加右側蝕刻開口的寬度。圖9-9(左)橫截面圖中的虛線顯示了較大移位器寬度wshite的橫截面。移位器寬度為85 nm時兩個強度最大值的高度幾乎相同。圖9-9右圖顯示了中心線相對于移位器寬度的仿真位置,82.5nm的移位器寬度將偏置誤差降至零。

上述仿真僅研究了在單個焦點位置時掩模形貌引起的圖像不平衡，更全面的仿真和實驗研究表明,與簡單地偏置刻蝕開口相比，淺刻蝕或預刻蝕等不平衡補償策略可以提供更好的離焦性能[33]。

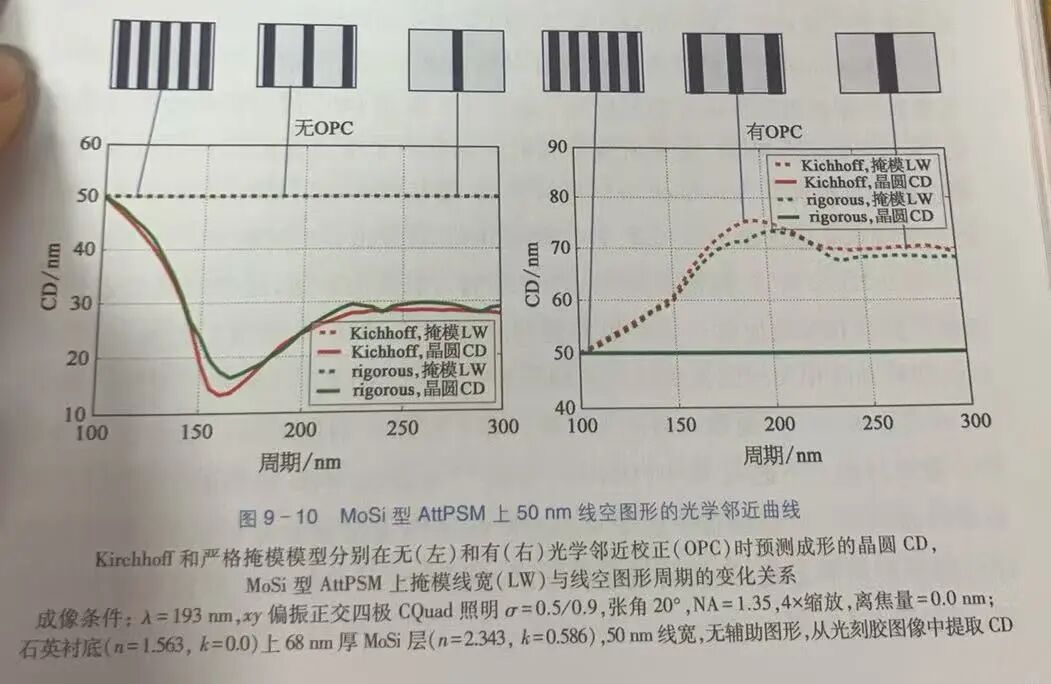

觀察到較小圖形的衍射效應也會對衰減型和二元掩模的設計產生影響。圖9-10中顯示了MoSi型AtPSM上50 nm線空?qǐng)D形的光學鄰近效應曲線。本示例中未應用任何輔助圖形，將閾值模型應用到光刻膠折射率與襯底匹配的光刻膠內部的圖像,可以仿真晶圓CD;掩模線寬和晶圓CD都是以晶圓尺寸為準。圖9-10左圖顯示了在沒有OPC的情況下,給定的掩模線寬(LW)和仿真的晶圓CD與圖形周期的關系。Kirohhor方法和嚴格掩模模型得到的結果相差270高達5nm。圖9-10右圖也可以看到類似的差異,該圖顯示了在所有周期下，為獲得50nm恒定目標晶圓CD而計算得到的掩模線寬。這一結果和許多其他仿真結果證明,OPC模型中必須考慮掩模形貌效應以進行掩模圖形設計。

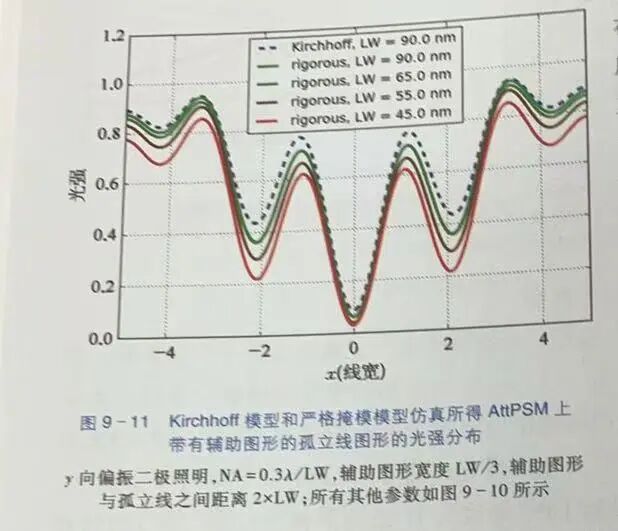

圖9-10的OPC仿真是在沒有輔助圖形的情況下完成的,輔助圖形比掩模上的主要圖形還要小。9.2.1節1.0中對掩模形貌效應的特征尺0.8寸依賴性的觀察表明,輔助0.6圖形的成像性能對掩模形貌0.4效應更加敏感。圖9-11中的仿真結果證實了這一點，02該圖顯示了MoSi型衰減0.0LPSM上孤立線的仿真結果橫截面。為了比較不同代光刻技術的結果,孤立線使用根據第一個阿貝-瑞利方程縮放的數值孔徑成像:NA=0.3A/LW,其中LW表示晶圓特征尺寸或線寬。

與Kirchhoff仿真的預測相比,較小的暗輔助圖形的嚴格電磁場仿真得到的光散射表明輔助圖形附近的強度最小值更小。定義OPC適當?shù)妮o助圖形寬度時，必須考慮這種影響，這里所觀察到的影響取決于所用光的偏振特性和掩模的色調。一般而言,Kirchhoff方法低估了TE偏振照明成形暗輔助圖形的風險，高估了成形亮輔助圖形的風險;TM偏振照明則表現出相反的趨勢。

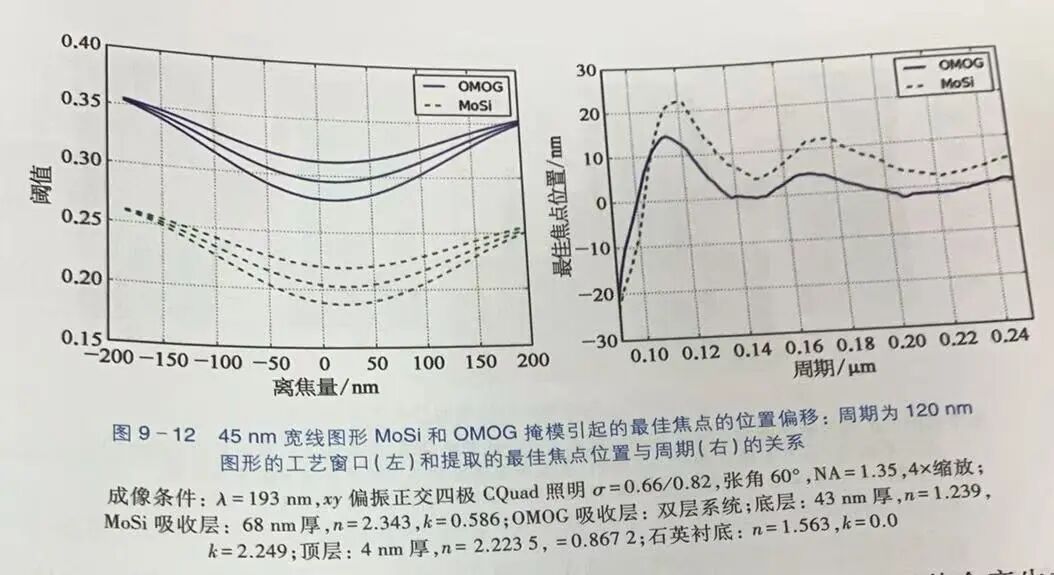

如9.2.1節所述,掩模形貌效應不僅影響衍射光的振幅,還會影響衍射光的相位。這些相位效應會產生類似像差的成像現象,例如不對稱工藝窗口、與圖形周期和方向相關的最佳焦點位置偏移等[27,34,35]。圖9-12展示了其中一些影響，該圖顯示了不同掩模材料的工藝窗口和不同圖形周期的最佳焦點偏移的分析。玻璃襯底上不透明MoSi(OMOG)掩模[36]和傳統MoSi掩模的工藝窗口,在最佳焦面相對于標稱圖像平面不對稱。對最佳焦點位置的分析表明,最佳焦點隨著圖形周期而變化,類似的成像現象已經在有球面像差的投影鏡頭中被觀察到;可參見8.1.6節。

此例以及其他更多例子都表明，光學光刻所用的高級掩模的形貌會產生相位效應，對成像性能產生類似于像差的影響。這存在將掩模引起的像差現象歸因于投影鏡頭波像差的風險。特定的像差測量技術的應用必須考慮這些影響，像差測量技術可以從特別設計的掩模圖像的離焦分析中檢測波像差[37-39]。

投影物鏡的波前控制和新型掩模吸收材料的使用可以補償掩模引起的像差效應[40-42]。投影光刻機和掩模引起的像差之間關系的詳細討論可以在本章后的參考文獻[35]中找到，其中介紹了嚴格仿真的衍射光譜的Zerike分析，可以作為量化掩模效應的有效方法。

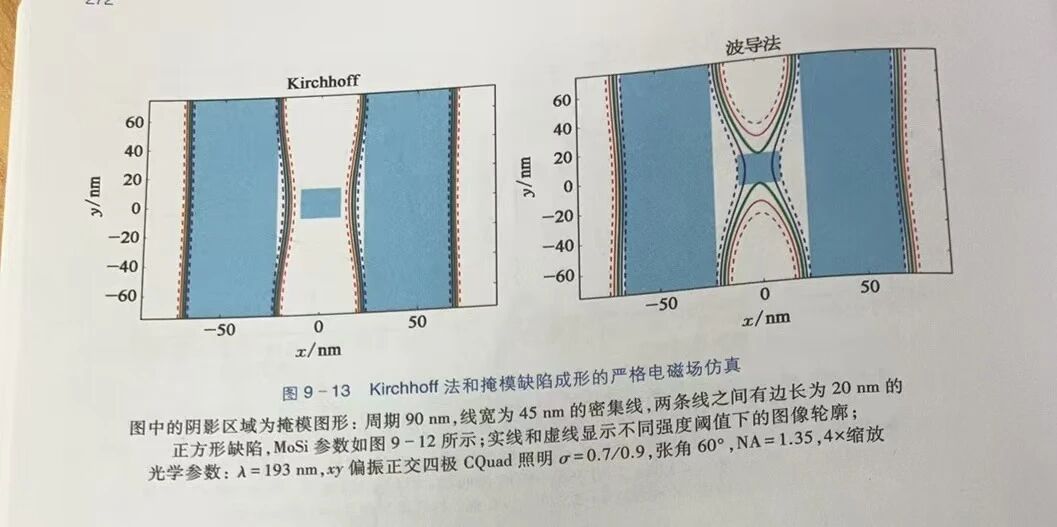

圖9-13展示了使用Kirchof法和掩模缺陷成形的嚴格電磁場仿真結果之間的差異。兩條45 nm寬的線條之間的中心處有一個邊長為20nm的方形暗缺陷,此缺陷可能是掩模制作缺陷,也可能是在掩模使用過程中沉積的顆粒。該圖顯示了掩模版圖上層幾個略有不同強度閾值的圖像輪廓。Kirchhoff方法低估了缺陷的影響,盡管它預測到線條之間的空隙變窄。相比之下,嚴格的掩模建模預測到線條之間空隙區域發生橋連，特別是對于略低于閾值的強度值。

缺陷成形的預測對不同掩模模型的這種高敏感性并不出人意料。缺陷是光刻掩模上最小的圖形,因此，它們對掩模形貌效應非常敏感。一般而言,Kirchhoff方法低估了暗色缺陷的成形性能,而高估了亮缺陷的成形性能。交替型PSM上的相位缺陷可以會聚或發散來自缺陷附近的光,因而它們被成形的風險相對于離焦位置會呈現出不對稱的變化[43]。

9.2.4EUV光刻中的掩模形貌效應及緩解策略

上一節中的示例已經證明了嚴格掩模建模對DUV光刻的重要性。通常,所描述的掩模形貌效應的幅度隨著(掩模尺度)橫向特征尺寸與所用波長之間的比率減小而增加。EUV光波長的顯著減少增加了掩模圖形橫向特征尺寸與波長之間的比率,這是否意味著EUV光刻對掩模形貌效應不太敏感?

然而,事實并非如此。掩模形貌效應重要性的第二個指標是掩模圖形的厚度或高度。EUV掩模吸收層的物理厚度與DUV光刻掩模吸收層的厚度相似,EUV光刻掩模的典型吸收層厚度約為4~5個波長。吸收層厚度和波長之間的這種大比例關系使得EUV光刻對掩模形貌效應非常敏感。EUV掩模的特定幾何形狀及其在成像裝置中的集成引入了EUV光刻中掩模形貌效應的幾個特點。

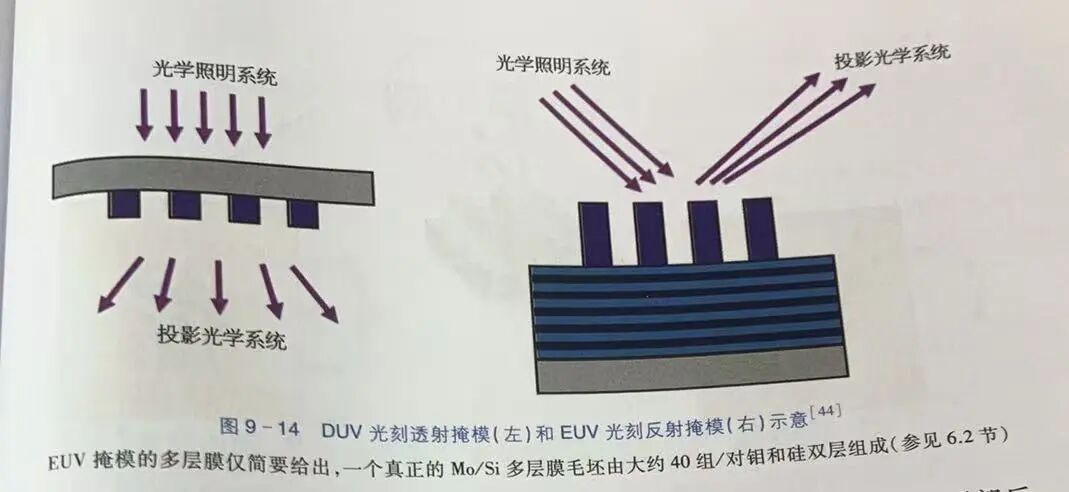

圖9-14 比較了EUV光刻的反射掩模與DUV光刻的透射掩模。在EUV光刻波長下,光學材料特性(折射率n和消光系數k)與DUV光刻的相應數據相比，表現出的變化要小得多。為了獲得所需的強度和相位調制,EUV掩模需要更厚的吸收層。

EUV光刻吸收層特征的相對厚度(由波長歸一化)遠大于DUV 光刻的相應值。EUV掩模吸收層厚度的重要性因光要通過吸收層兩次而被強化:第一次是來自照明系統的光照射掩模;第二次是來自多層膜的背反射光再次照射吸收層時。

EUV掩模的多層膜引入了額外的特定掩模效應。光不在多層膜的頂部反射,而是從多層膜內部的幾個界面反射,這增加了掩模的有效厚度。斜照明、多層膜反射率的角度依賴性以及(厚)吸收層對光的雙重衍射增強了斜入射效應對EUV光刻的重要性(參見9.2.2節)。

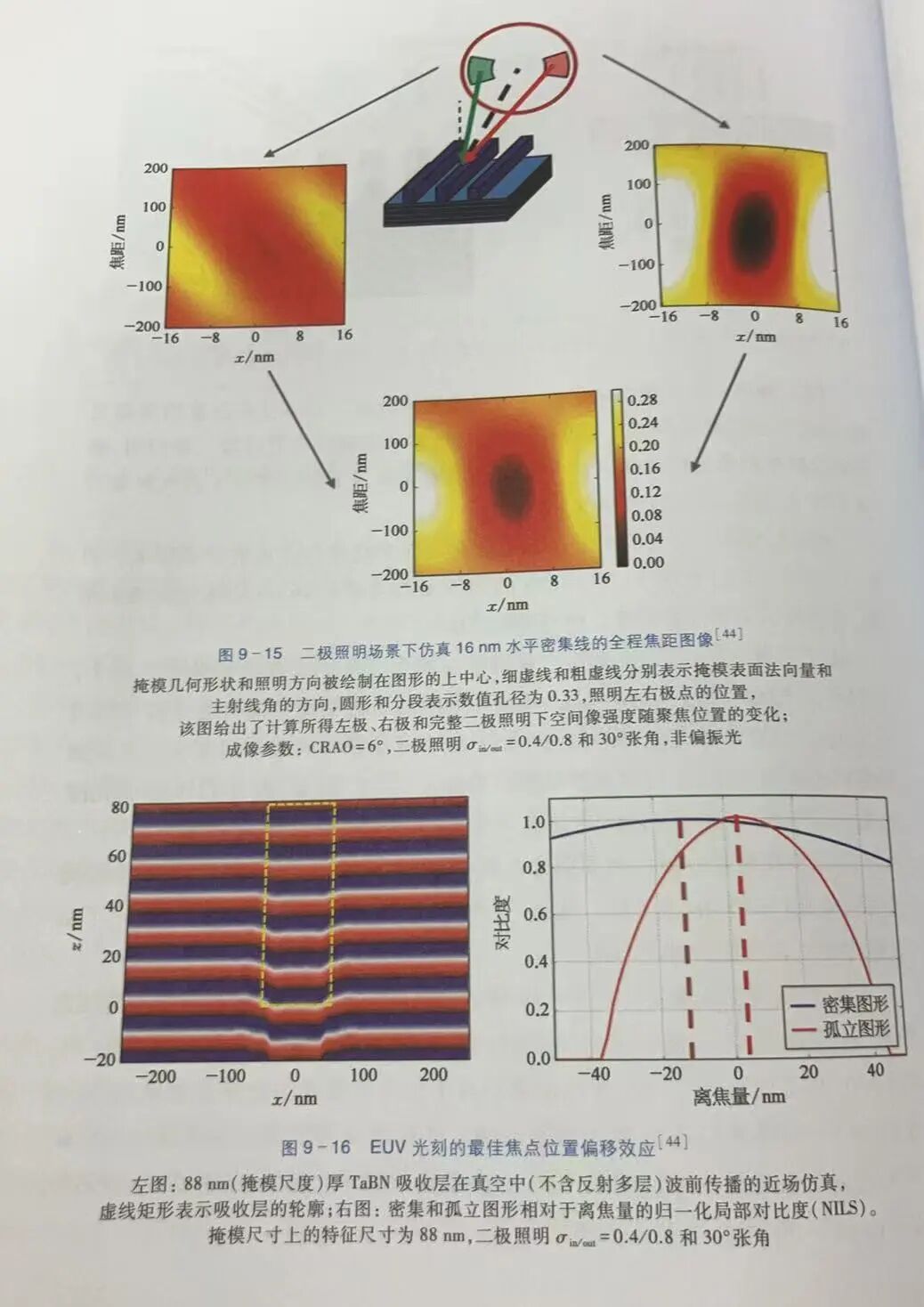

光衍射與掩模上人射光方向的顯著相關性對成像性能具有重要影響。圖9-15顯示了二極照明下,NA=0.33的EUV成像系統對16 mm密集線的離焦圖像,該圖顯示了單極和完整二極照明的圖像。

由于照射方向不同,因此兩個單獨極子相對于不同離焦的圖像差異很大。它們不僅表現出相反的遠心行為(圖形位置隨離焦的變化),而且也具有不同的對比度和平均光強,這些差異歸因于衍射效率隨照明方向的不同變化。在其他周期和成像條件下,也可以觀察到類似的現象[29,45]。通常,來自EUV照明光瞳的幾個部分的(不同)圖像的疊加會導致圖像對比度降低或?qū)Ρ榷人p[46,47]0EUV光刻中掩模形貌效應與照明幾何形狀的強烈相互作用增加了EUV光源掩模協同優化(SMO)的重要性。例如,在本章后的參考文獻[48,49]中描述了最重要的挑戰和可能的解決方案。

另一種掩模形貌效應如圖9-16所示，左圖展示了EUV吸收層引起的波前形變,對應的反射近場的相位形變已經在圖6-9中進行了介紹和討論;圖9-16右圖顯示(歸一化)對比度值相對于仿真空間像的離焦位置曲線,這些數據表明不同周期引起的最佳焦點位置(具有最高對比度)偏移約為20nm，DUV光刻中也觀察到類似的效應[50]。由于焦深預算(范圍)的減少,因此這類效應在EUV光刻比 DUV光刻更為顯著。

為了進一步減小EUV光刻中所能實現的特征尺寸和工藝因子，EUV光刻中需要緩解這些掩模形貌效應的影響，為此有幾種方法已經被開發。下面給出三個例子:前兩種方法采用對光源形狀和/或掩模設計圖的不對稱修改，來提高目前使用的EUV掩模吸收層的成像性能,這兩種方法的實現相對簡單,但嚴重依賴于掩模設計;第三個例子是利用新型吸收層材料,這會對掩?；A(chǔ)結構造成重大影響。然而,這些新型吸收層從根本上解決了掩模形貌效應，并提供了更通用的解決方案。

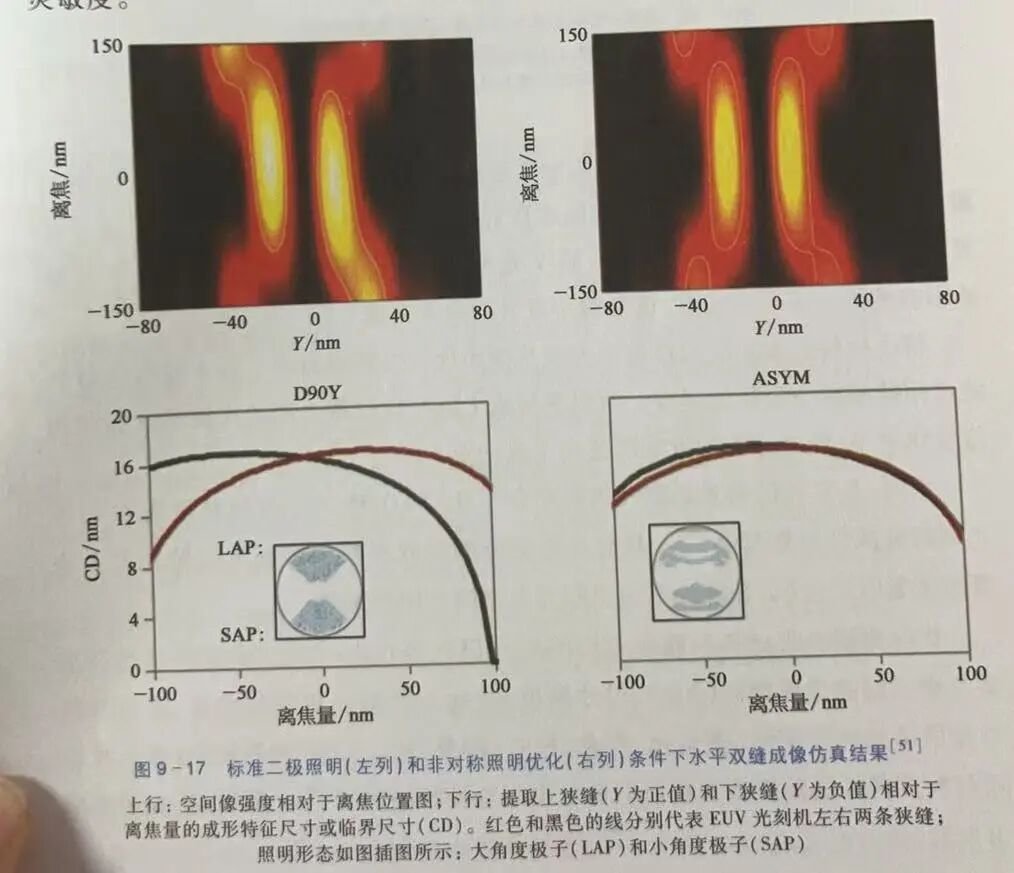

圖9-17展示了優化用戶定義照明形狀的方法，可用于減少兩個相鄰空隙線圖形離焦成像的不對稱性[51]。該圖左列部分顯示了對稱二極照明的仿真圖像和CD值與離焦位置的顯著不對稱性。通過圖9-17右列中優化用戶定義非對稱照明,這些全焦距范圍的不對稱性可以得到完全補償。在光源優化的過程中還必須特別注意,要在保持高對比度的同時避免引人異常的像差靈敏度。

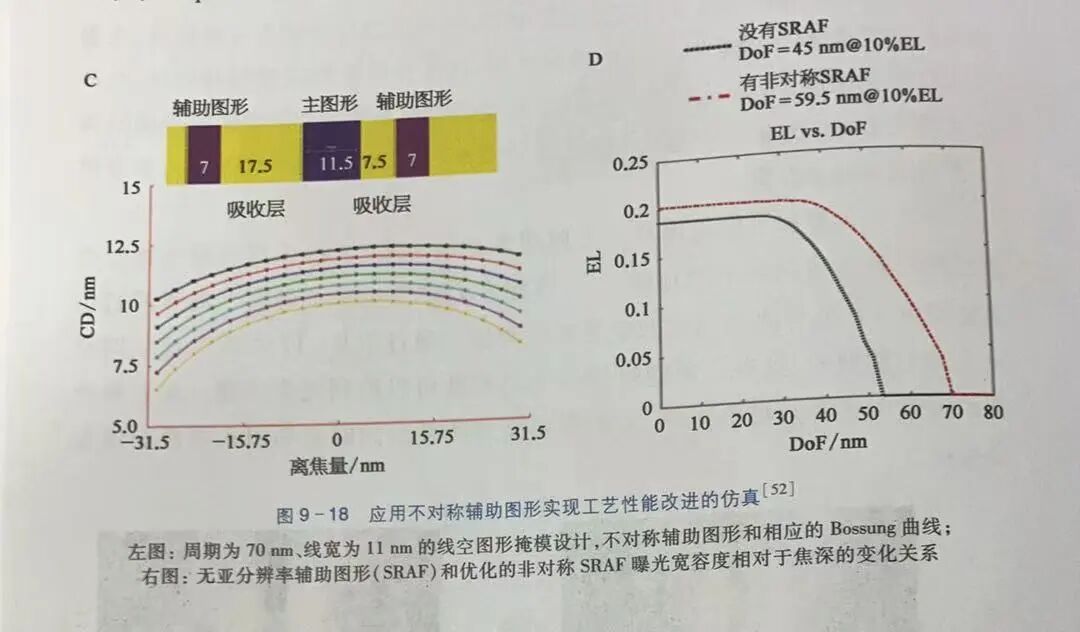

另一種減少EUV成像對比度衰減的方法是應用非對稱輔助圖形，圖9-18276展示了Stephen Hsu和Jinging Liu對變形高NA EUV成像系統的仿真結果[52]。

需要特別注意的是:非對稱輔助圖形的應用有助于改善不同照明方向衍射級的平衡。因?yàn)槠淇梢员ＷC輔助圖形良好的離焦性能,并避免在相關離焦點位置范圍內輔助圖形的成形。關于EUV光刻的非對稱輔助圖形及其對工藝性能的影響的進一步詳細信息,請參閱本章后的參考文獻[52]。

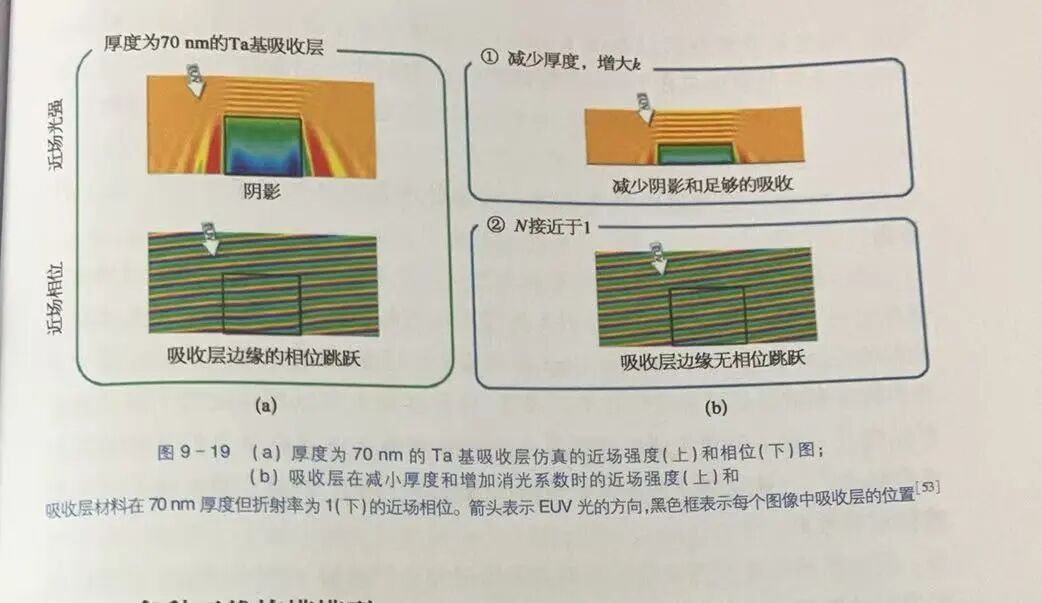

解決掩模形貌效應的最通用方法是使用優化的掩模材料。高k:吸收層材料的應用能夠減少吸收層厚度。折射率接近1的吸收材料引起的光波前變形和相位變化較小,圖9-19的近場圖證明了這一點。

然而,具有較低消光系數和折射率介于0.88~0.95的吸收材料可用作EUV光刻的衰減型相移掩模[54]。具有小折射率的吸收材料也有利于引導光進入掩模的無吸收層區域,并減少不同照明方向之間的圖像偏移[45]。

優化掩模吸收材料和掩模結構的研究仍在進行中[55-57]。確定最佳選擇需要考慮不同的成像指標(NILS、尺寸閾值、非遠心度等),更重要的是,這些材料對掩模結構的適用性(圖案化、壽命、檢查、修復等)。EUV光刻機中,高k:吸收層材料成像性能的首次實驗研究顯示出套刻性能的改善[58]。最后,還必須考慮多層膜的特性[59]。

9.2.5各種三維掩模模型

將嚴格的掩模建模應用于較大的掩模設計圖形區域需要大量的計算資源，這可以通過算法[60,61]和專用硬件[62,63]的并行化來部分解決。然而，用于光刻成像計算的掩模衍射建模是一項特殊的任務,它允許一些方法具有合理的精度損失。例如,掩模衍射光譜的高空間頻率對使用具有有限數值孔徑的投影系統獲得的遠場圖像沒有貢獻,因而針對這些高空間頻率出現的數值誤差是可以忽略的。此外，光刻掩模上的掩模圖形大多是層次分明的，并具有優先圖形設計方向。上述這些結果可用于建立更有效的模型來捕捉掩模形貌效應。

掩模分解技術用于將大面積、全3D問題拆分為更簡單的小面積或2D/1D問題。Kostas Adam和Andrew Neureuther提出了一種結合 FDTDo4]的域分解技術(DDT)。DDT使用FDTD計算來自掩模孤立邊緣光的衍射。此后,特征衍射圖案被應用于掩模設計圖形中的所有邊緣。如果設計圖形離掩模的邊緣不是太近,這種方法可以提供非常好的精度。該模型還可以擴展到描述角效應或不同入射角的光[31]。類似的分解技術也被用于波導法[65],這種方法將完全3D問題(例如來自接觸孔陣列或更復雜布局的光衍射)分解為幾個2D問題,類似來自線空?qǐng)D形的光衍射。

其他更近似的模型試圖在不求解麥克斯韋方程組的情況下捕捉掩模形貌

效應,這些緊湊模型通過修改Kirchof掩模模型或成像系統來模擬掩模形貌效應。邊界層模型是在Kirchoff型掩模設計圖形中采用薄的半透明層包圍圖形邊緣(m0)。該半透明層的寬度、透射率和相位是由完全嚴格的掩模模型校準確定的。邊緣脈沖模型采用了類似的方法,將具有特定高度和相位的脈沖添加到Kirchoff型掩模的所有邊緣。邊緣脈沖模型已被用于光學[34]和EUy掩模[67,68]

由掩模形貌引起的偏振幅度和相位效應也可以通過修改投影物鏡的光瞳函數來近似,將復雜的光瞳濾波器引人到投影物鏡的瓊斯光瞳中(60)。光瞳濾波器的形狀是由Zemike或Tschebyscheff多項式來描述的,并且多項式系數由完全嚴格的掩模和成像仿真來進行校準?；蛘?這些多項式可以直接應用于掩模的衍射光譜.701。另一種更靈活的方法是應用神經網絡來仿真掩模形貌引起的衍射光譜修改(71。神經網絡針對特定的測試圖形進行訓練,能夠高精度地再現許多掩模形貌效果。

所有描述的緊湊型掩模模型都必須通過完全嚴格的EMF仿真進行校準，這些模型的精度、性能、靈活性和可擴展性取決于所考慮的掩模類型、成像條件和特定的應用場景。

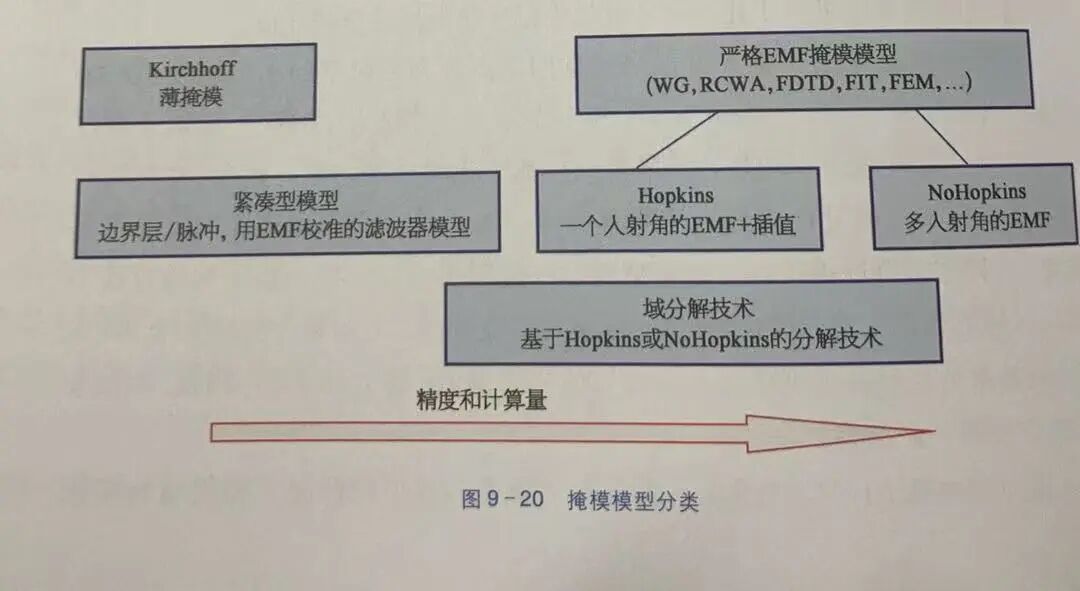

圖9-20給出了不同版本掩模模型的分類。它們的范圍從薄掩模或Kirchhof模型到?jīng)]有Hopkins假設的完全嚴格的模型。與Kirchhoff模型相比,緊湊模型提高了仿真精度，但需要使用完全嚴格的模型進行校準。域分解技術能夠?qū)?yán)格的仿真技術應用于更大的掩模區域。圖9-20中,這些模型的精度和計算工作量從左到右增加,選擇最合適的模型取決于具體的應用。不同的模型相組合有助于在光學鄰近效應校正和光源掩模協同優化中有效地包含掩模形貌效應。
