一、超聲換能器是什么？

超聲換能器是一套“電能 — 機械能”轉換裝置，是超聲鍵合設備核心組件。由壓電陶瓷元件、變幅桿、固定夾和前端鍵合工具（劈刀 / 瓷嘴）組成，通電后能產生 60kHz、120kHz 甚至更高頻率的微小振動，依靠這種高頻振動實現金屬引線與芯片、基板的可靠連接，是金絲、鋁絲、銅絲鍵合工藝中不可或缺的 “動力核心”。

二、工作原理

超聲換能器的核心工作原理，依托壓電效應實現能量轉換，全程無需高溫加熱，屬于冷焊工藝，能最大限度保護精密芯片不受損傷。

設備通電后，內部壓電陶瓷元件會在電場作用下，產生高頻往復的機械振動，這種高頻微振動會經過變幅桿放大增幅，把能量集中傳遞到工作端，形成穩定的振動輸出。在鍵合過程中，換能器帶動工作端施壓，依靠高頻摩擦破除金屬表面氧化層，讓引線與焊盤形成牢固的冶金結合，完成芯片內部引線連接。

二、超聲換能器核心結構

以經典的 60kHz 傳統換能器為例，其結構雖簡單卻處處精密設計：

壓電陶瓷元件： 核心轉換部件，將超聲電源的電能直接轉化為高頻機械振動；

固定夾： 安裝在振動幾乎靜止的“節點” 位置，既固定換能器，又避免振動能量流失；

變幅桿： 如同“振動放大器”，放大振動幅度，將能量高效傳遞給前端工具；

鍵合工具（劈刀 / 瓷嘴）： 直接接觸引線的執行部件，通過高頻振動完成引線焊接。

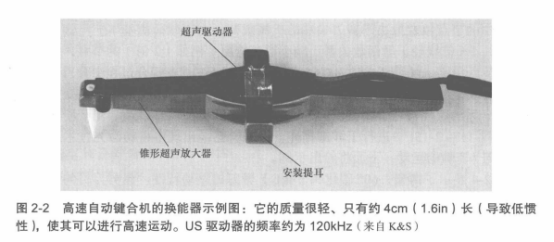

現代化封裝設備中，120kHz 高頻換能器實現了全面升級：體積更小、重量更輕，機械慣性大幅降低，既能適配更細的精密引線，也能滿足高速量產的需求。

三、超聲換能器振動特性

超聲換能器的振動效果，直接影響引線鍵合的牢固度，而前端鍵合工具的形態，會直接改變振動規律：

短劈刀： 加載后振動節點輕微上移，尖端振幅穩定，適配常規細線鍵合；

薄型劈刀： 多用于狹小空間鍵合，加載后尖端振幅會明顯下降，參數調試需更精準；

長劈刀： 抗載荷能力強，鍵合時振幅變化小，工藝穩定性更優；

粗線專用劈刀： 提升振動頻率后，可改善大功率器件粗引線的鍵合效果；

陶瓷瓷嘴： 專為金絲球鍵合設計，空載時振動規律清晰，尖端振動幅度逐級放大。

工程師會通過激光干涉儀、激光測振儀等設備，精準測量換能器的振動速度、振幅和共振頻率，確保其工作在最佳狀態，既焊牢引線，又不損傷精密芯片。

四、超聲換能器在鍵合系統中的地位

在半導體封裝領域，超聲鍵合是應用最廣泛的引線互連工藝，市面上超九成的芯片互連作業，都離不開超聲鍵合技術，而超聲換能器就是這套系統的“心臟部件”，占據著無可替代的核心地位。它的性能優劣、運行穩定性，直接決定了鍵合工序的成品率，更是芯片可靠性的基礎保障?？梢哉f，沒有合格穩定的超聲換能器，就無法完成高質量的引線鍵合，它是銜接芯片內部電路與外部基板的關鍵樞紐，也是整個封裝生產線的核心部件之一。

想要嚴把鍵合質量關，除了優化換能器工況、選用適配的鍵合工具，還需要依靠專業設備做客觀驗證，而推拉力測試機就是驗證鍵合強度的重要方法。科準測控推拉力測試機能夠精準測量引線拉力、焊點剪切力，用客觀數據判定鍵合強度是否達標，排查弱焊、漏焊等缺陷，嚴把鍵合質量關。

以上就是科準測控小編介紹的關于超聲換能器的知識，希望對您有幫助。如果您對推拉力測試機有疑問、有選購意向，或是想要深入了解鍵合強度檢測、封裝質量管控相關技術，歡迎隨時聯系我們，科準測控將為您提供專業的解答與適配的檢測方案。
