一、什么是超聲鍵合技術？

超聲鍵合 ，又稱超聲焊接或 引線鍵合 ，是一種利用超聲波能量與機械壓力相結合，實現金屬引線與芯片焊盤之間永久性連接的工藝。該技術無需高溫加熱，而是通過超聲波的高頻振動產生摩擦能，使金屬接觸面在固態下形成原子級結合。

二、超聲鍵合的核心原理

超聲鍵合的過程是一個從邊緣向中心逐步擴展的動態過程，主要包括以下四個階段：

1.初始接觸階段：金屬引線在恒定壓力（如25gf）作用下與焊盤接觸，此時僅產生物理壓痕，無實質性連接，對應零超聲能量的初始狀態。

2.微焊點生成階段：施加約4ms超聲能量后，引線與焊盤接觸面邊緣率先形成微小結合點，行業內稱為“微焊點”，此時連接強度極低，引線仍可被輕易剝離。

3.焊接區域擴展階段：當鍵合時間延長至7~10ms，微焊點從邊緣逐步向中心擴展，焊接面積持續增大，結合強度顯著提升。實驗數據表明，焊點生長始終遵循“由外向內”的規律，不同時間與功率參數下的焊點形態差異明顯。

4.穩定結合與工藝極限階段：當鍵合時間進一步延長，引線與焊盤將形成永久性結合，無法剝離；但若超聲能量過大，會導致焊盤甚至下方襯底受損，形成行業內俗稱的“彈坑”缺陷，直接影響產品良率。

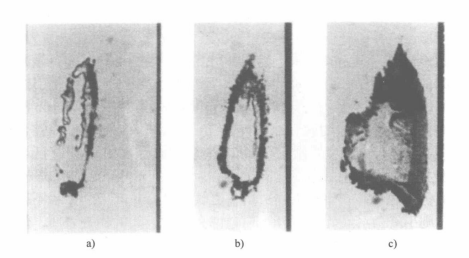

各個鍵合時間和功率設置可觀察到的典型鍵合過程示例

“穿透鍵合焊盤底部”的觀測圖

除了常規鋁絲鍵合，金絲鍵合、銅絲鍵合也遵循類似的生長規律，而熱超聲球形鍵合則會因超聲振動方向，形成獨特的漩渦狀金屬間化合物圖案，成為判斷鍵合質量的重要依據。 ---

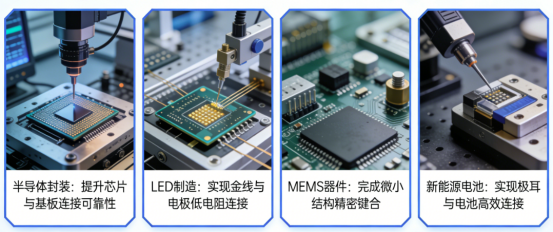

三、超聲鍵合技術的主流應用場景

1. 半導體封裝行業：是芯片引腳與基板連接的主流工藝，廣泛用于邏輯芯片、存儲芯片、功率半導體的封裝環節，支撐著先進封裝技術的規?；涞兀彩翘嵘酒悸实年P(guān)鍵環節之一。
2. 消費電子制造：手機、平板、智能手表等產品的主板與芯片連接，均依賴超聲鍵合技術實現微米級互聯，其穩定性直接影響產品的使用壽命與運行性能，是消費電子供應鏈中不可或缺的工藝環節。
3. 汽車電子與工業控制：汽車ECU、傳感器、工業控制模塊中的電路連接，需通過高可靠性的超聲鍵合工藝，滿足高溫、高振動環境下的穩定運行需求，也是車規級電子產品生產的核心質控環節。
4. PCB/PCBA組裝：電路板上的小型元器件與焊盤連接，部分場景采用超聲鍵合工藝替代傳統焊接，實現低損傷、高精度的組裝，提升產品的可靠性與生產效率。

四、超聲鍵合技術的關鍵影響因素與質量控制

核心工藝參數

鍵合時間、超聲功率、壓力是決定焊點質量的三大核心參數。三者的匹配度直接影響焊點形態與結合強度，需根據引線材料與焊盤特性精準調試，避免出現虛焊或過焊缺陷。

材料兼容性

鋁絲、金絲、銅絲等不同引線材料與各類焊盤的鍵合特性差異顯著。例如，鋁-鋁鍵合與金-鎳鍵合的金屬間化合物生長規律不同，需針對性優化工藝方案。

常見缺陷防控

生產中常見缺陷包括虛焊、彈坑、引線變形等。通過優化超聲能量控制與壓力反饋系統，可有效降低缺陷率，提升整體生產良率。

質量檢測方法

行業內普遍采用焊球剪切測試、推拉力測試快速評估鍵合質量，也可通過腐蝕方式觀察鍵合界面的金屬間化合物形態，進一步判斷焊點的可靠性與一致性。
