一、行業背景與項目概況

1.1 鋰電池行業技術需求

我國已是全球鋰離子電池生產與應用第一大國，2024年中國鋰離子電池出貨量達到1214.6GWh，同比增長36.9%，在全球總體出貨量中占比達78%，行業市值超1萬億元。鋰電池生產流程復雜，電芯裝配作為核心環節，需實現極片貼合、電芯封裝、參數檢測等工序的高度自動化與數據互聯互通，核心訴求涵蓋設備協同聯動、數據實時采集、遠程運維效率提升，以保障電芯生產一致性、產線連續性及成本可控性。三菱A系列PLC憑借高可靠性、強抗干擾性，廣泛應用于鋰電池電芯裝配產線的邏輯控制環節，但該系列老舊型號未配置內置以太網接口，僅保留單一圓形串口，無法滿足現代鋰電池產線Modbus TCP設備并發、數據遠程傳輸?shù)募夹g要求，成為制約產線數字化升級的共性瓶頸。

1.2 項目概況

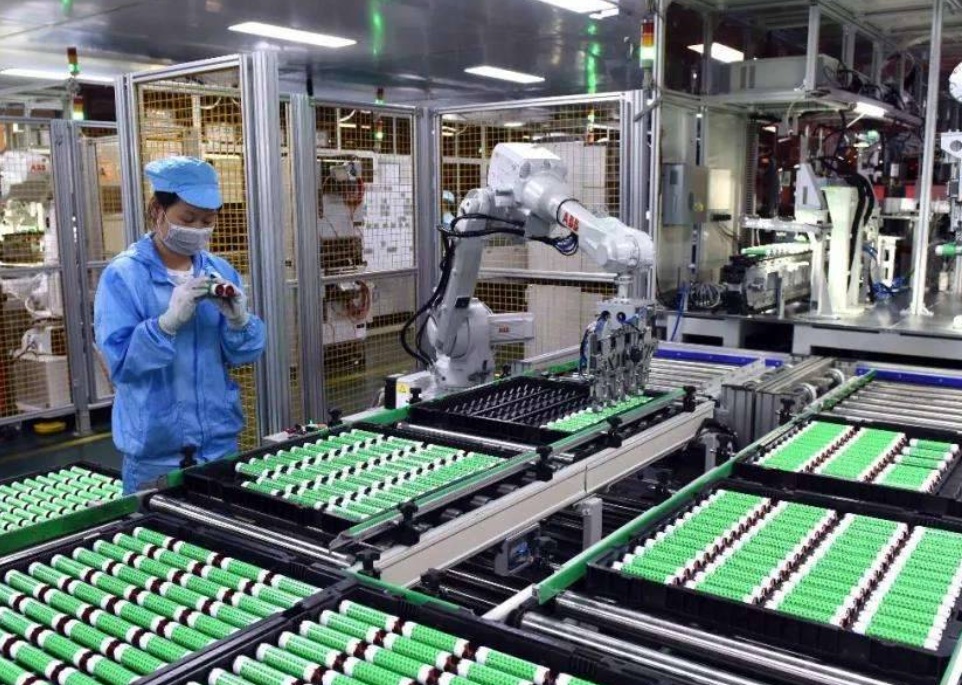

本項目為華東某鋰電池制造企業電芯裝配產線升級工程，該產線主要負責方形鋰電池電芯的自動化裝配，核心配置如下：

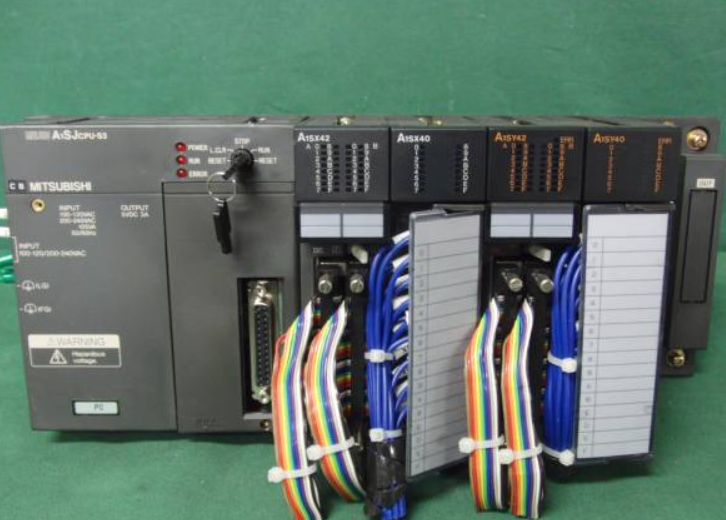

核心控制單元：三菱A系列PLC（A1SJCPU），無以太網接口，唯一RS-232圓形串口（8針Mini-DIN連接器）負責電芯裝配過程中的極片貼合精度、封裝壓力、輸送速度等參數控制及故障報警邏輯執行，通訊協議支持三菱專用協議及Modbus RTU協議。

現場監控終端：Modbus TCP協議觸摸屏，用于現場工藝參數調試、設備運行狀態可視化監控及異常聲光報警，僅支持以太網通訊。

上位管理系統：工業級計算機及SCADA監控系統，基于Modbus TCP協議，實現產線工藝數據追溯、生產任務調度、設備運行狀態遠程監控及報表自動生成，契合鋰電池行業質量合規與研發優化需求。

工況特征：產線需滿足24小時連續作業，現場存在強電磁干擾、粉塵等復雜環境，對控制系統穩定性與環境適應性提出嚴苛要求，同時需保障工藝數據實時上傳，滿足鋰電池行業質量追溯與安全管控要求。

1.3 項目核心目標

構建穩定、實時的通訊鏈路，實現三菱A系列PLC與Modbus TCP觸摸屏、上位機SCADA系統的同時雙向數據交互。

支持PLC程序的遠程下載、上載與在線調試，替代傳統現場電纜接線方式，降低運維成本與停機時間。

無需修改PLC原有控制程序，實現快速部署，最大限度縮短產線改造停機周期，契合鋰電池企業降本增效需求。

保障系統在復雜工況下長期穩定運行，實現鋰電池電芯裝配工藝數據全流程可追溯，滿足鋰電池行業精益管理與質量合規要求。

二、項目痛點、選型與實施過程

2.1 核心技術痛點分析

協議與接口雙重壁壘，形成數據孤島：三菱A系列PLC底層采用RS-232串口與Modbus RTU協議通訊，而觸摸屏、上位機SCADA系統均基于Modbus TCP以太網協議體系。Modbus RTU（串口）與Modbus TCP（以太網）協議在數據傳輸方式、幀格式上存在本質差異，無法直接互聯互通；同時，PLC唯一的圓形串口資源無法支撐本地操作、遠程管控及程序調試的并發訪問需求，導致裝配設備與管控系統各自為戰，作業協同效率低下，工藝數據無法實時上傳至SCADA系統，難以支撐鋰電池研發環節的參數優化需求。

運維效率低下，改造成本高昂：傳統PLC程序調試與故障排查必須由技術人員至現場通過專用電纜連接，受限于產線復雜布局，單次運維耗時通常超過2小時，月均運維成本約4000元。若采用更換新型號PLC的改造方案，需額外投入超8萬元設備成本，且伴隨超過5天的停產周期，造成巨大的直接與間接經濟損失，與鋰電池企業降本增效、加快研發迭代的核心訴求嚴重背離。

數據追溯能力缺失，管控精度不足：由于PLC與上位機無法實現實時數據交互，電芯裝配壓力、極片貼合精度等關鍵工藝參數依賴人工手抄記錄，人工記錄方式存在顯著漏記、錯記風險，數據誤差率高達3.4%，無法滿足鋰電池行業對電芯質量追溯、工藝管控的嚴格要求，難以實現裝配過程的精細化管理，也不利于研發環節的參數優化。

2.2 解決方案選型

針對上述痛點，經多輪技術論證、性能測試與兼容性驗證，最終選用遠創智控YC8000-A以太網模塊作為核心通訊轉換設備。該模塊專為三菱A系列PLC量身設計，自帶RS-232串口與RJ45網口，完美適配鋰電池電芯裝配產線應用場景，核心技術優勢如下：

接口與并發兼容設計：模塊集成1路RS-232圓形串口與1路10/100M自適應RJ45以太網口，支持多主站并發通訊，可同時連接Modbus TCP觸摸屏、上位機及編程電腦，實現本地操作、遠程管控與程序調試的并行開展，最多支持6個上位機同時訪問，不占用PLC核心編程資源，從根本上解決串口資源匱乏問題。

多協議透明轉換：作為高性能以太網轉換器，模塊支持RS-232串口與以太網TCP/IP協議的雙向透明傳輸，完美兼容Modbus RTU與Modbus TCP協議，內置串口轉以太網與以太網橋接器核心功能，無需額外開發通訊程序，即可實現不同通訊介質與協議設備的無縫聯動，高效打通產線“設備-管控”數據鏈路，助力工藝數據實時上傳與研發優化。

工業級高可靠性：采用35mm標準導軌安裝方式，由PLC直接供電（功耗＜90mA），無需額外電源。具備卓越的抗電磁干擾、防塵性能，工作溫度范圍覆蓋-20℃~65℃，平均無故障時間（MTBF）超10萬小時，可穩定適應鋰電池裝配產線強電磁干擾、多粉塵的復雜現場環境。

便捷配置與運維：支持WEB服務器及專用配置工具進行參數設置與運行診斷，通過瀏覽器即可直接訪問配置界面，操作友好，無需專業編程基礎；支持三菱編程軟件（GX Works2）的以太網通信，完美適配Modbus TCP觸摸屏與SCADA系統，兼容性強，可快速完成配置調試。

2.3 實施過程

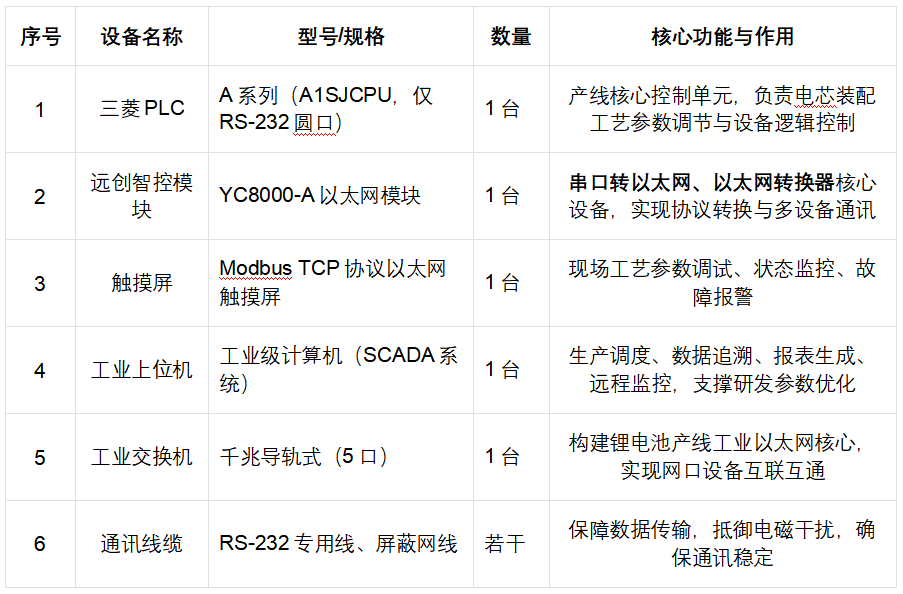

2.3.1 硬件配置清單

2.3.2 系統部署與調試步驟

硬件安裝：在斷電狀態下，將遠創智控YC8000-A模塊安裝于35mm標準導軌，使用專用RS-232線纜將模塊串口與三菱A系列PLC的圓形串口可靠連接，確保接觸良好，規避粉塵干擾導致的接觸不良問題。

網絡組網：采用屏蔽網線將模塊RJ45以太網口、Modbus TCP觸摸屏、工業上位機全部接入千兆工業以太網交換機，將所有網絡設備IP地址統一規劃在同一網段，構建穩定的局域網環境，保障數據高速傳輸，滿足工藝數據實時上傳需求。

參數配置：系統上電后，通過電腦瀏覽器訪問模塊默認IP地址，進入WEB配置管理界面。根據三菱A系列PLC參數，精準設置通訊協議為Modbus RTU，同步波特率、數據位、校驗位等串口參數，配置Modbus TCP通訊參數，確保與觸摸屏、上位機SCADA系統匹配，此過程無需修改PLC內部原有控制程序，最大限度縮短部署時間。

聯調測試：通過GX Works2編程軟件，借助模塊實現PLC程序的遠程下載與調試；操作觸摸屏，驗證電芯裝配工藝參數讀寫、設備狀態監控功能；在上位機SCADA系統中完成設備添加與通訊配置，測試工藝數據實時采集、遠程調度指令下發功能。整個部署與調試周期嚴格控制在1.5小時以內，實現了不停產升級，最大限度降低對生產的影響。

三、網關功能介紹

遠創智控YC8000-A以太網模塊是一款專為三菱A系列PLC設計的串口轉以太網網關，其核心功能圍繞協議轉換、設備兼容與高效運維展開，適配鋰電池電芯裝配產線需求，具體如下：

核心協議轉換：內置以太網橋接器功能，實現RS-232串口數據與以太網TCP/IP數據的雙向透明傳輸，高效完成Modbus RTU與Modbus TCP協議的轉換。作為核心以太網轉換器，無需額外編程即可實現PLC與Modbus TCP觸摸屏、上位機的無縫通訊，同時支持PLC程序的遠程下載與調試，打通產線數據傳輸壁壘，助力工藝數據實時上傳與研發優化。

多設備并發兼容：支持最大6個上位機同時連接，可同時滿足Modbus TCP觸摸屏、上位機、編程電腦等多終端的并發訪問需求，完美兼容三菱A系列全型號PLC及主流Modbus TCP設備、工控組態軟件，無需額外適配驅動，具備極強的系統擴展性，可靈活對接新增的電芯質量檢測設備與研發數據采集設備。

便捷配置與故障診斷：支持WEB頁面與專用配置工具兩種配置方式，操作便捷，無需專業編程基礎；配備電源、串口、以太網三路狀態指示燈，可實時反饋設備運行狀態，便于技術人員快速定位與排查通訊故障；支持固件在線升級，終身免費迭代，保障系統長期的智能化升級需求，適配鋰電池行業技術快速迭代的特點。

安全與節能設計：內置數據校驗機制，可有效抵御鋰電池產線的強電磁干擾，確保核心工藝數據傳輸?shù)臏蚀_性與完整性，防止數據錯亂或泄露；采用無外接電源設計，直接從PLC取電，簡化了現場布線，降低了故障點，實現節能環保運行，適配24小時連續作業工況。

四、技術架構設計

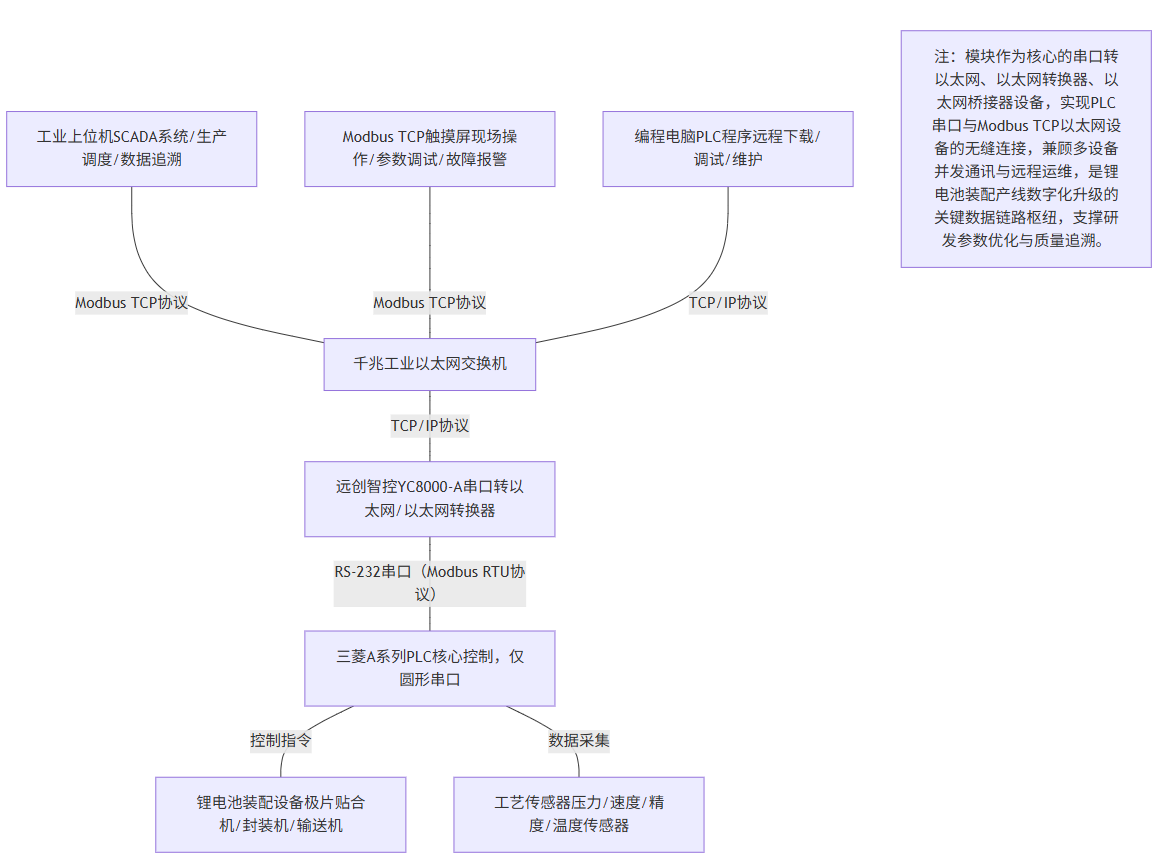

4.1 系統結構拓撲圖

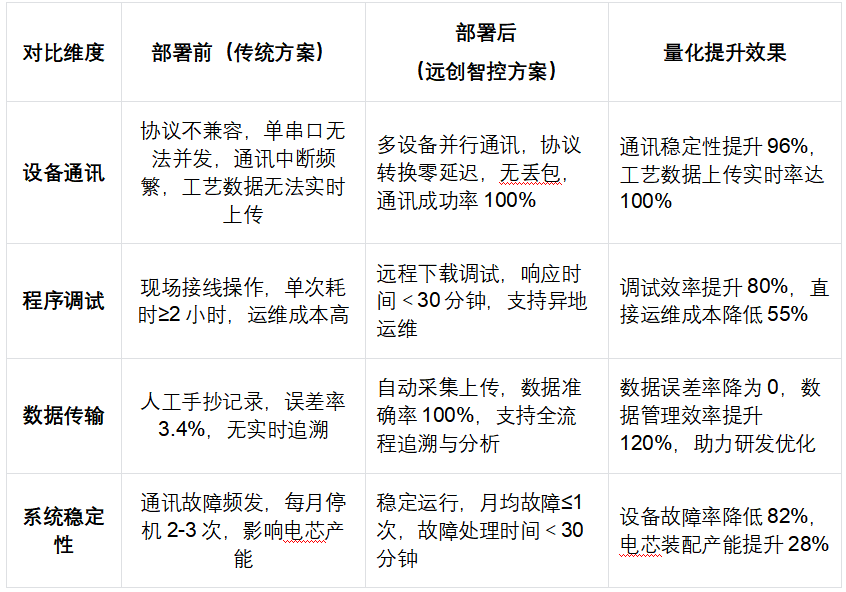

五、應用效果前后對比

六、網關未來發展趨勢

隨著鋰電池產業與工業互聯網技術的持續演進，串口轉以太網、以太網轉換器類核心網關設備將朝著以下方向發展，以更好地賦能鋰電池制造等高端裝備場景：

智能化與邊緣計算融合：未來網關將深度集成輕量級邊緣計算引擎，實現本地鋰電池裝配工藝數據的實時預處理、異常智能預警與工藝參數自優化，結合AI技術對電芯裝配質量進行預判，助力鋰電池研發環節的參數優化，顯著提升產線的自主運維能力與產品一致性，契合鋰電池產業高質量發展需求。

網絡安全與合規強化：針對工業數據安全與鋰電池行業合規要求，網關將全面升級安全防護體系，新增TLS/SSL加密通訊、雙向身份認證、訪問權限精細化管控等功能，有效保障裝配核心工藝數據與生產數據的安全存儲與傳輸，滿足行業質量追溯與數據安全要求，適配鋰電池企業研發數據保密需求。

國產化與多協議生態構建：依托國產芯片與核心元器件的技術突破，網關將加速推進國產化替代進程，實現核心部件自主可控。同時，擴展對PROFIBUS、CANopen等更多工業現場總線協議的支持，構建開放、兼容的多協議轉換生態，助力鋰電池智能制造裝備的自主可控發展，契合我國新能源產業自主創新的發展方向。

七、結論

本項目通過引入遠創智控YC8000-A以太網模塊，成功破解了三菱A系列無網口PLC在鋰電池電芯裝配產線應用中面臨的協議不兼容、串口資源匱乏、運維效率低下等核心技術難題。作為關鍵的串口轉以太網、以太網轉換器、以太網橋接器設備，該模塊憑借其卓越的協議轉換能力、多設備并發兼容特性及工業級高可靠性，實現了PLC與Modbus TCP觸摸屏、上位機的無縫聯網與數據互通，助力工藝數據實時上傳與研發優化。

該技術方案無需修改PLC原有程序，具有改造成本低廉、部署周期短、運維高效等顯著優勢，既滿足了鋰電池電芯制造產線數字化管控、工藝數據全流程追溯的核心業務需求，又保障了產線24小時連續穩定運行，契合鋰電池行業降本增效、研發迭代的發展需求。其成功應用為鋰電池制造及各類高端裝備制造場景中老舊PLC設備的網絡化改造提供了一套高效、經濟、可行的工程解決方案。

未來，隨著串口轉以太網、以太網轉換器技術的不斷迭代與創新，此類設備將在鋰電池、新能源等智能制造領域發揮愈發重要的作用，持續賦能企業實現高效、精準、安全、可追溯的生產目標，推動鋰電池產業向高質量、智能化、自主化方向深度發展，助力我國新能源產業核心技術突破與“雙碳”目標實現。

相關技術交流請給武工留言
