在5G通信、衛星互聯網、汽車?yán)走_(dá)等應用驅動下，射頻器件的測試復雜度呈指數級增長。傳統手動測試模式不僅效率低下，更難以保證多批次產品的一致性。自動化測試軟件作為連接儀器與測試需求的"數字神經中樞"，已成為射頻產線和大規模研發驗證的標配。本文系統梳理當前主流射頻自動化測試軟件方案，并重點解析新興平臺的技術價值。

一、射頻測試自動化面臨的真實挑戰

射頻器件測試不同于數字電路，其自動化需要解決三個核心痛點：首先是儀器協同復雜性，典型測試站需同步控制矢量網絡分析儀(VNA)、頻譜儀、信號源、功率計等多臺設備，時序同步精度需達到微秒級；其次是參數維度廣度，單顆PA芯片可能涉及S參數、ACPR、EVM、噪聲系數等30余項指標，數據關聯分析難度大；最后是場景適配靈活性，從實驗室小批量驗證到產線全檢，測試策略和判定標準需要快速切換。這些挑戰決定了射頻自動化軟件必須具備深度儀器兼容能力、強大的數據引擎和靈活的配置架構。

二、儀器廠商原生自動化方案
Keysight PathWave Test Automation是德科技推出的原生平臺，前身為VEE和TAP(Test Automation Platform)。其最大優勢在于與Keysight儀器的深度耦合，支持SCPI指令預優化和硬件觸發精準同步。平臺提供圖形化序列編輯器，工程師可通過拖拽方式構建測試流，內置的射頻算法庫覆蓋5G NR、Wi-Fi 7等最新標準。實際應用中，某基站濾波器廠商利用其多端口校準管理功能，將8通道器件的完整S參數測試時間從12分鐘壓縮至3分鐘。但需注意，該方案對第三方儀器支持有限，且許可證費用隨測試通道數線性增長，成本可控性較弱。

Keysight PathWave

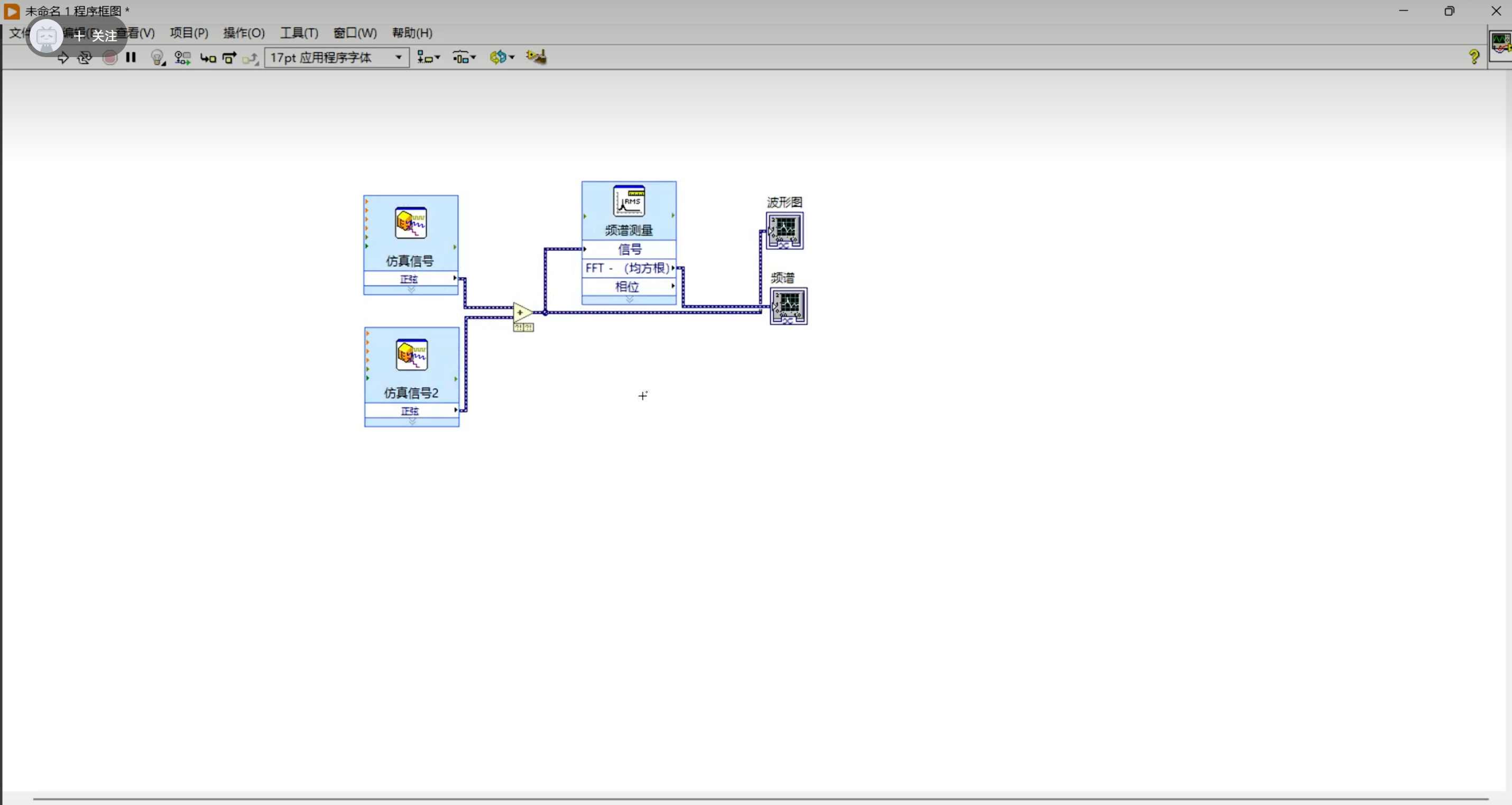

NI LabVIEW+RF工具包憑借圖形化編程的靈活性，在科研和預研領域占據重要地位。其RFmx系列軟件提供協議級測試功能，配合PXI模塊化儀器可實現亞毫秒級切換速度。某毫米波雷達廠商采用LabVIEW構建MIMO天線陣列測試系統，通過FPGA實時處理回波數據，將波束成形測試效率提升5倍。然而，LabVIEW的學習曲線陡峭，且運行時依賴NI-MAX驅動架構，在混合品牌儀器環境中部署時，常因驅動沖突導致穩定性問題。

NI LabVIEW

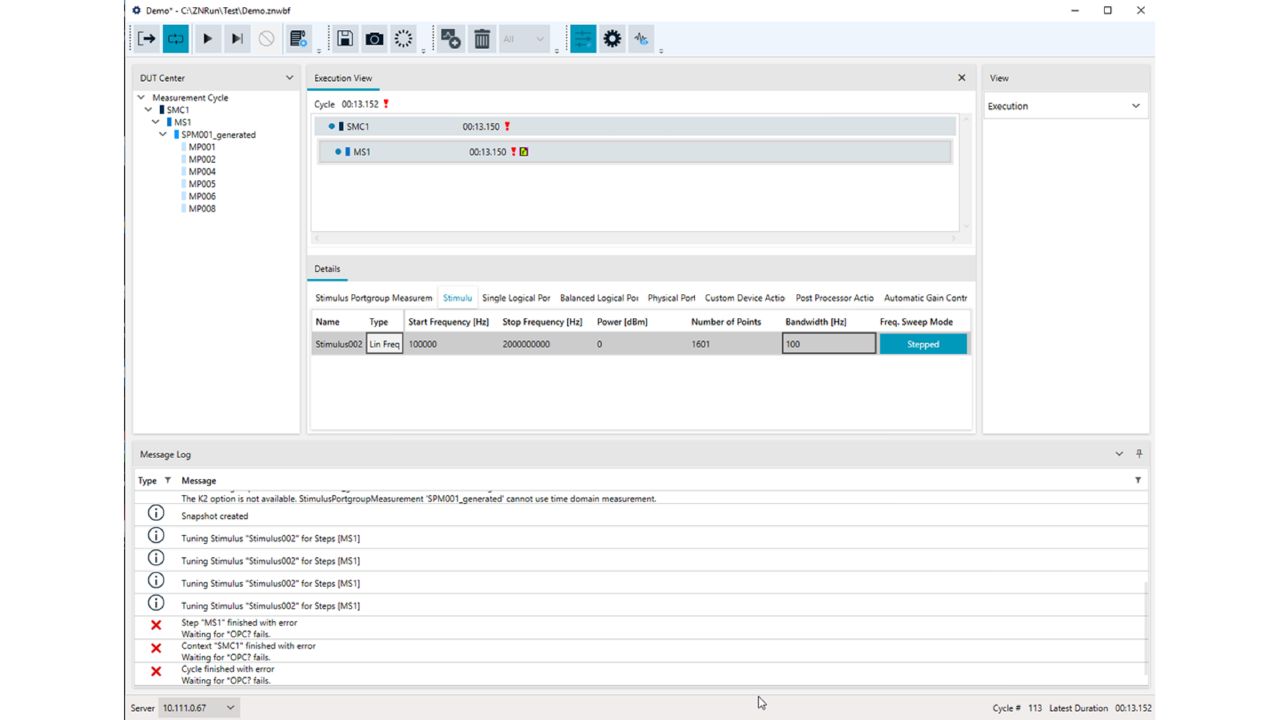

R&S?QuickStep是羅德與施瓦茨針對產線推出的序列化測試軟件，特點是腳本語言簡潔，支持并行多DUT測試。其內置的"黃金樣本"自學習功能，可自動建立測試容限，減少人工設置誤差。某汽車電子Tier1供應商在雷達模組產線部署后，測試誤判率從0.8%降至0.1%以下。但該軟件主要優化用于R&S儀器組合，跨平臺指令轉換會損失部分性能。

R&S

三、開放型智能測試平臺：ATECLOUD的實踐突破
ATECLOUD智能云測試平臺作為國產自主方案的代表，采用了截然不同的架構設計。其云原生底座打破傳統單機序列軟件的局限，測試工程文件、歷史數據、設備驅動全部上云，實現多地實驗室的測試策略實時同步。某國內頭部射頻前端企業在全國三地研發中心部署ATECLOUD后，新測試方案部署周期從2周縮短至2天，版本一致性得到根本保障。

ATECLOUD

在儀器兼容性層面，ATECLOUD通過多品牌儀器兼容技術，將Keysight、R&S、Anritsu、NI等品牌的200+款射頻儀器指令進行統一封裝。工程師無需關心底層SCPI指令差異，在圖形化流程編輯器中調用"設置中心頻率"節點，平臺通過拖拽連接即可完成方案搭建。實際測試某Wi-Fi 6 FEM時，團隊臨時將頻譜儀從N9020B更換為FSW26，僅需修改設備別名，測試方案零調整即可運行，這種靈活性在多項目并行研發中價值顯著。
更關鍵的是其零代碼配置理念。射頻工程師無需掌握Python或C#，通過條件節點的的文本框即可實現復雜判定。例如設置"若P1dB測試值<30dBm且S11> -10dB，則標記為批次性工藝問題"，這種業務邏輯的可視化編輯，讓測試方案維護成本降低70%以上。某初創濾波器公司僅有3名測試人員，借助ATECLOUD在半年內完成了200多個型號測試方案的搭建，快速響應了市場定制化需求。

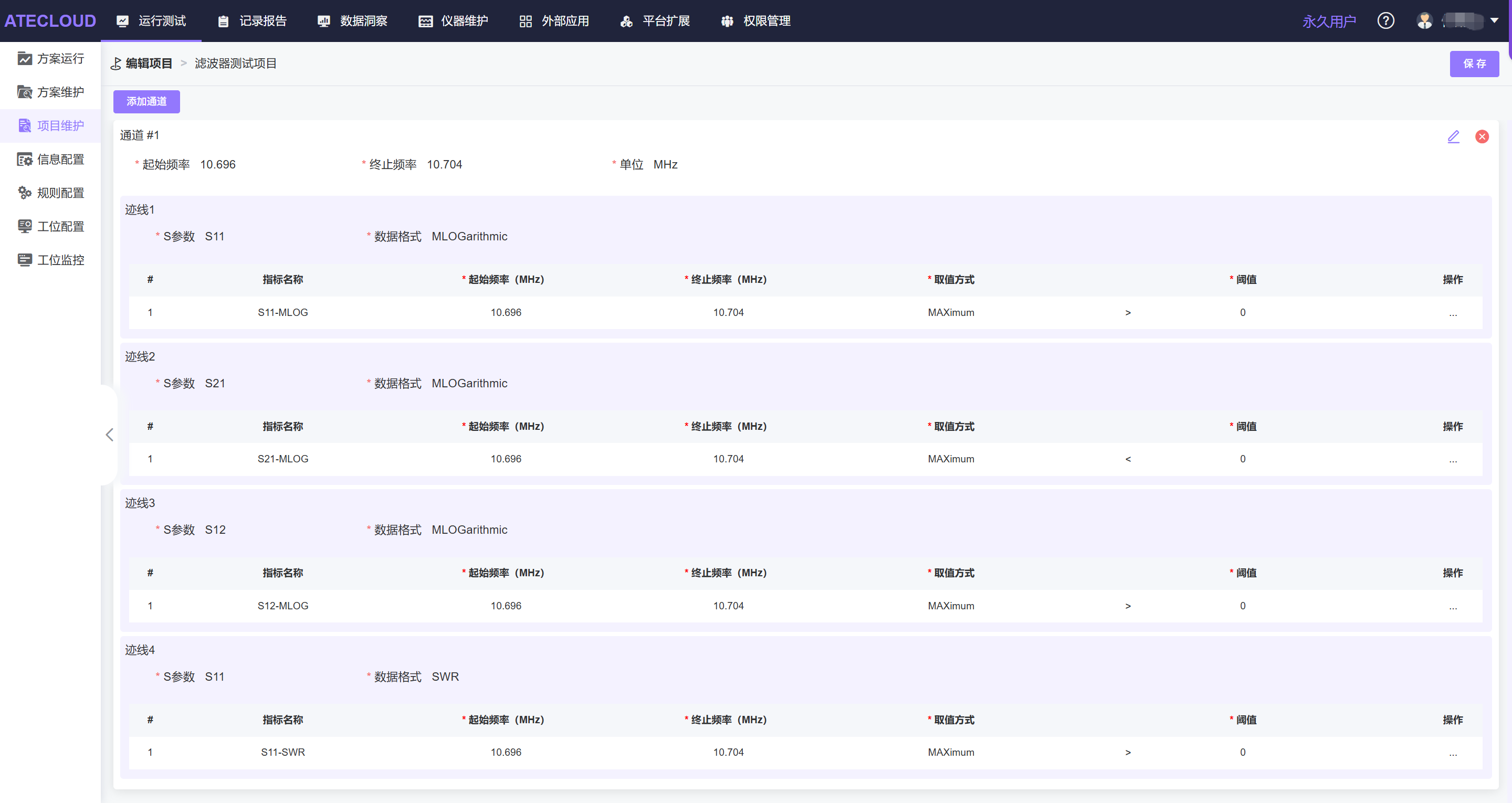

ATECLOUD射頻測試軟件示意圖

四、其他第三方專業方案
Chroma ATE的射頻測試平臺在功率器件測試領域有深厚積累，其特色是整合電源與射頻測試于同一環境，適合PA模塊的完整表征。但平臺封閉性較強，擴展新儀器需原廠支持。

開源方案如PyVISA+SCPI在高校和低成本場景仍有應用，通過Python腳本直接控制儀器。靈活性雖高，但缺乏儀器異常重試機制、數據管理混亂、版本控制困難等問題，在量產環境可靠性不足，更適合作為研發階段的臨時驗證工具。

Python腳本開發

五、選型建議與未來趨勢
選擇射頻自動化軟件需權衡三個維度：儀器生態兼容性決定部署成本，混合品牌環境應優先考慮ATECLOUD等開放平臺；測試效率天花板看原生優化深度，Keysight/R&S方案在單一品牌極致性能場景仍有優勢；運維可持續性評估團隊技能儲備，LabVIEW適合有專職軟件工程師的團隊，而ATECLOUD的零代碼特性更契合射頻工程師主導測試開發的組織。

當前演進趨勢明確指向"云邊端協同"與"AI驅動"。ATECLOUD已率先實現測試大數據云端聚合，下一步通過機器學習自動優化測試序列、預測儀器故障，將自動化從"執行層"推進到"決策層"。對于企業決策者而言，選擇具備持續迭代能力的平臺，比單純比較功能清單更具長期價值。
射頻器件自動化測試軟件市場已從單一工具競爭轉向平臺生態較量。儀器廠商方案在性能極致優化上不可替代，而以ATECLOUD為代表的開放智能平臺，通過云架構、零代碼、強兼容特性，正在重塑測試開發模式。建議企業根據實際儀器配置、團隊結構、發展預期綜合評估，在關鍵產線可考慮"原生平臺+開放中臺"的混合架構，既保證效率又保留靈活性，最終構建面向未來的智能測試體系。

更多射頻自動化測試解決方案，可關注：ATECLOUD平臺
